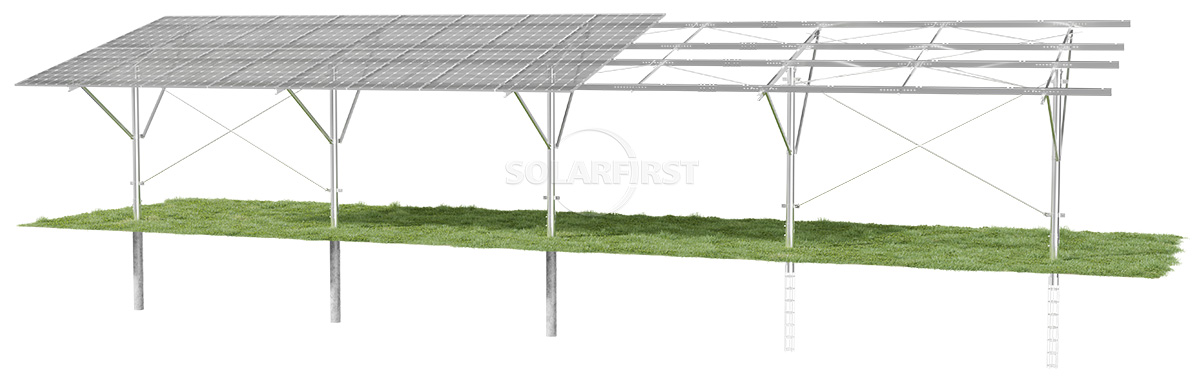

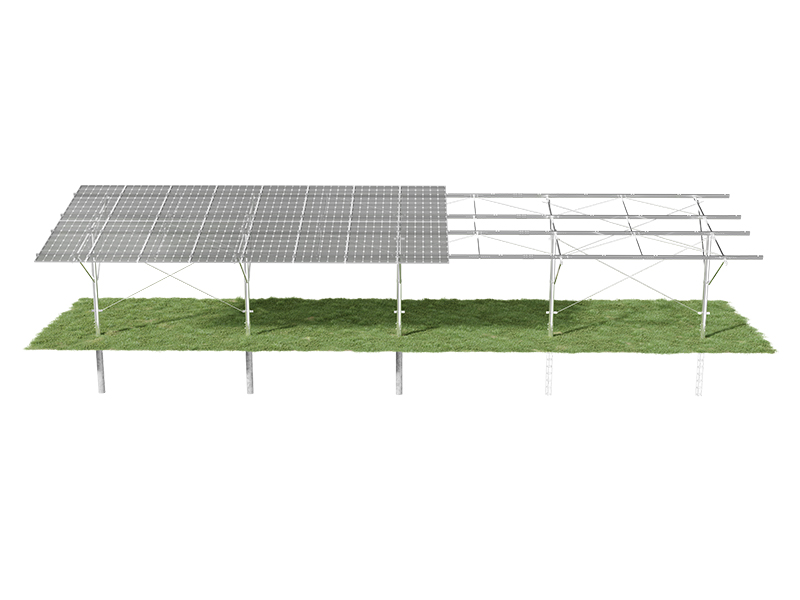

تُعدّ الركائز المصبوبة في الموقع نوعًا من أنواع الأساسات الخرسانية المصبوبة في الموقع، وتُستخدم لتوفير قدرة تحمل مستقرة وتثبيت لنظام الدعم الأرضي لمحطات الطاقة الكهروضوئية. وتقوم فكرتها على حفر ثقوب ميكانيكيًا في مواقع محددة مسبقًا للركائز، وإدخال قفص تسليح، ثم صب الخرسانة في الموقع لتشكيل عمود ركائز متجانس مغروس بعمق في طبقة التربة المستقرة. يُناسب هذا المنتج مشاريع الطاقة الكهروضوئية ذات الظروف الجيولوجية المعقدة، أو التي تتطلب قدرة تحمل عالية، أو التي تعمل في بيئات شديدة التآكل، وهو من أكثر أنواع الأساسات استخدامًا في محطات الطاقة الأرضية واسعة النطاق.
لون :
Natural silver（Colored according to customer requirements）شهادة :
CE, TÜV, ISO9001, SGSمادة :
Hot Dip Galvanized Steel, Stainless Steel SUS304منشأ المنتج :
Tianjin, Fujianميناء الشحن :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
وصف المنتج

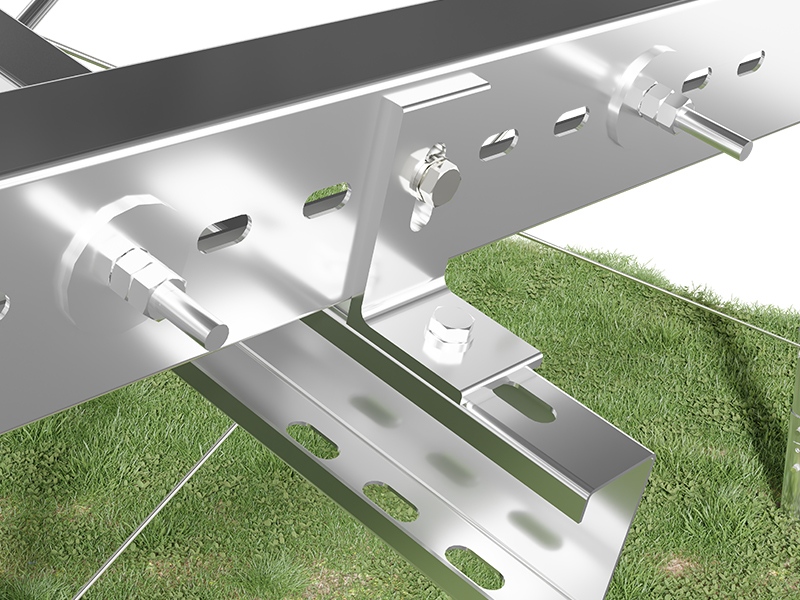

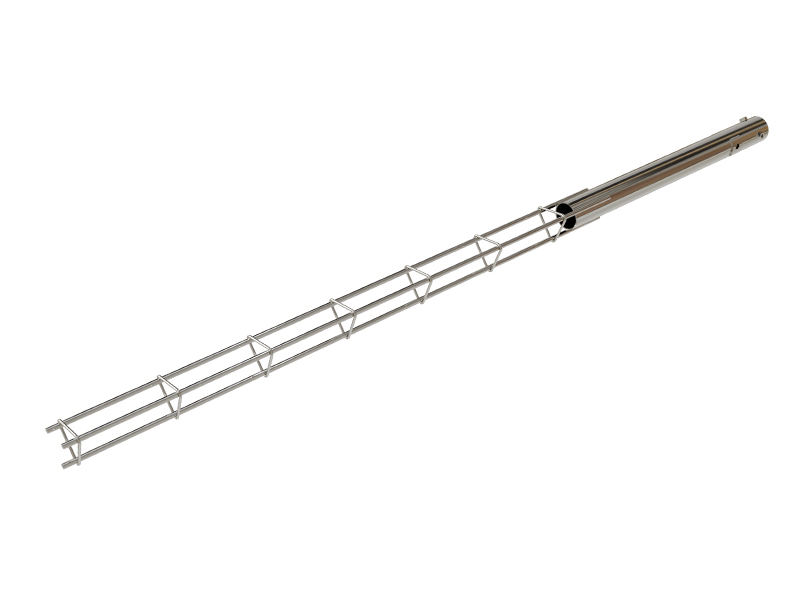

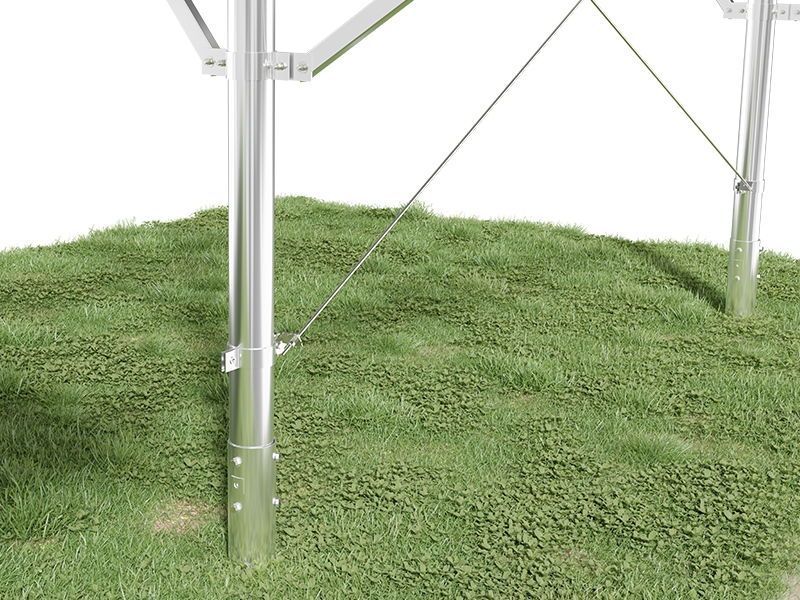

يتكون أساس الركائز المصبوب في الموقع من ثلاثة أجزاء: جسم الركيزة، وشبكة التسليح، والوصلات العلوية. جسم الركيزة عبارة عن هيكل خرساني أسطواني مزود بشبكة تسليح داخلية لتحسين مقاومته للانحناء والشد. يتم تثبيت صفيحة فولاذية أو مسامير تثبيت مسبقًا في أعلى الركيزة لتوصيلها بعمود دعم الألواح الكهروضوئية. تندمج الركيزة بالكامل بإحكام مع التربة المحيطة، معتمدةً على احتكاكها الجانبي وقدرتها على تحمل وزن الألواح الكهروضوئية، وأحمال الرياح، وأحمال الثلوج، وغيرها. بفضل استخدام تقنية الحفر والصب في الموقع، يمكن تعديل أبعادها (قطر الركيزة، طولها) بمرونة وفقًا لحمل التصميم وتقرير المسح الجيولوجي، مما يوفر درجة عالية من التخصيص.

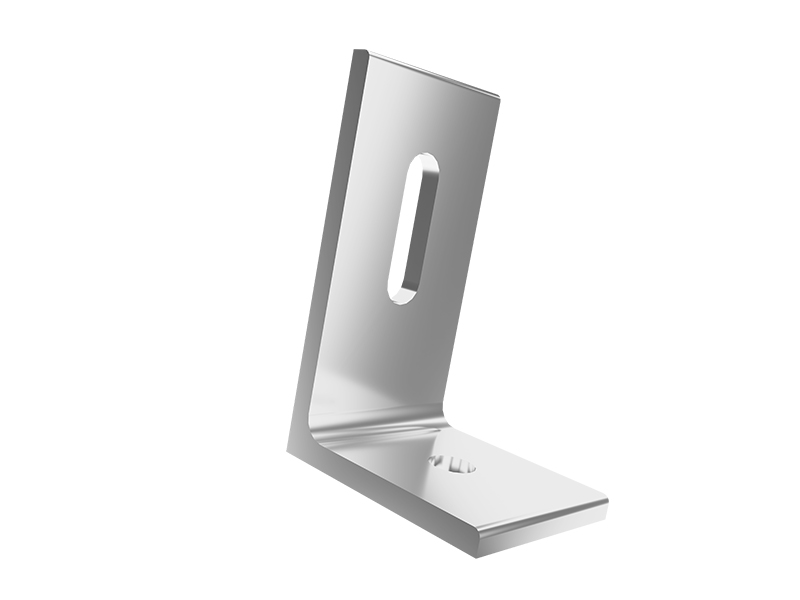

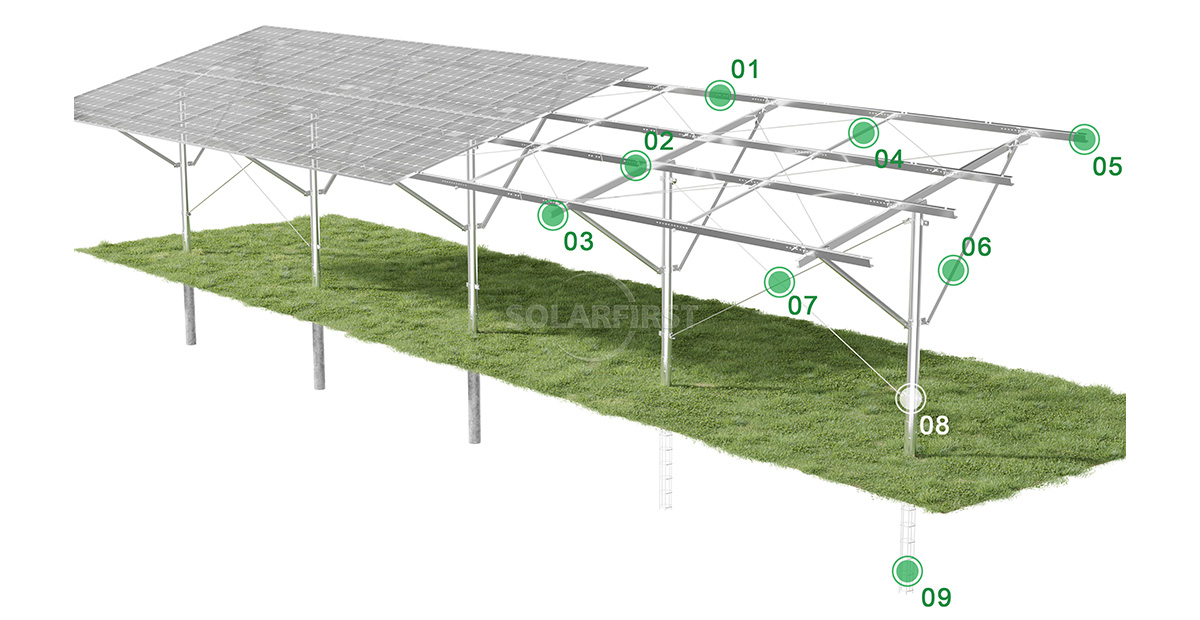

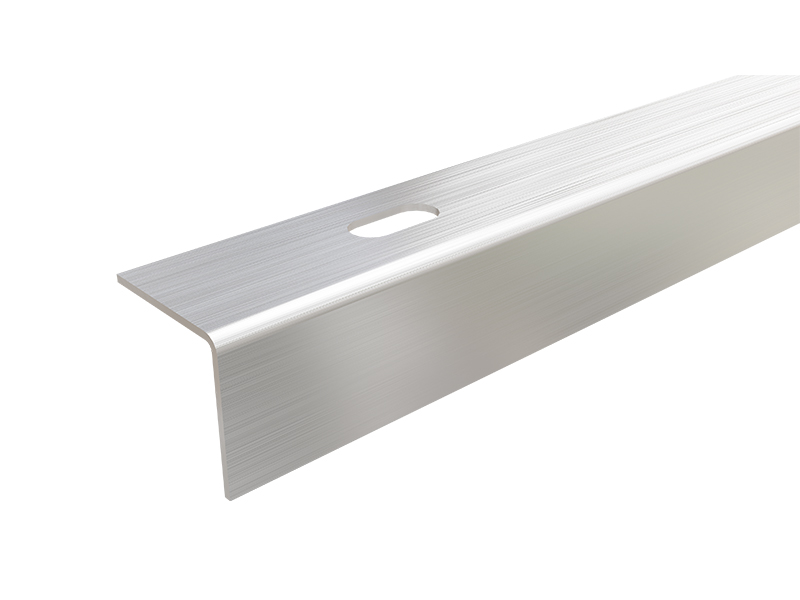

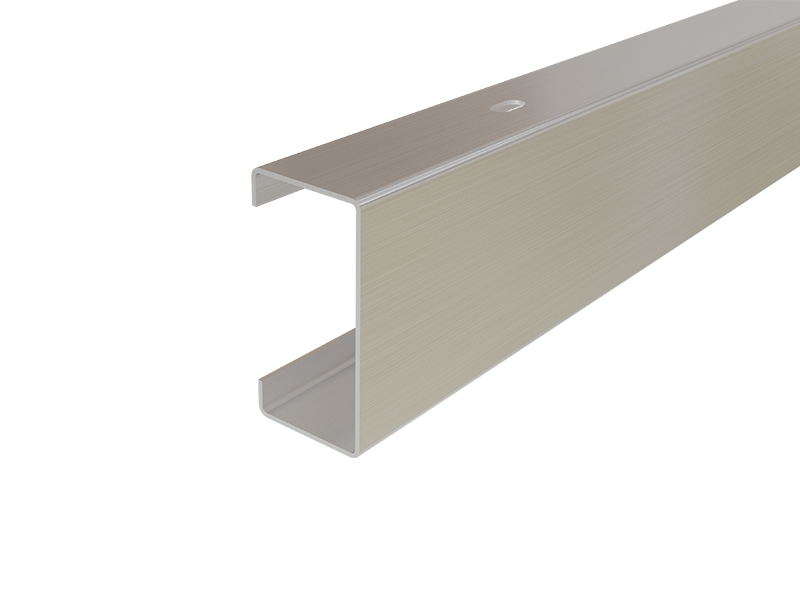

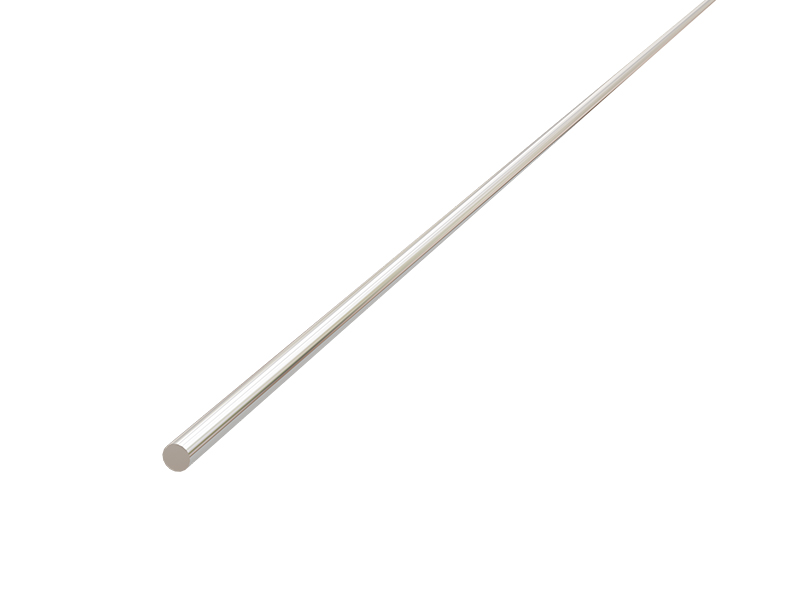

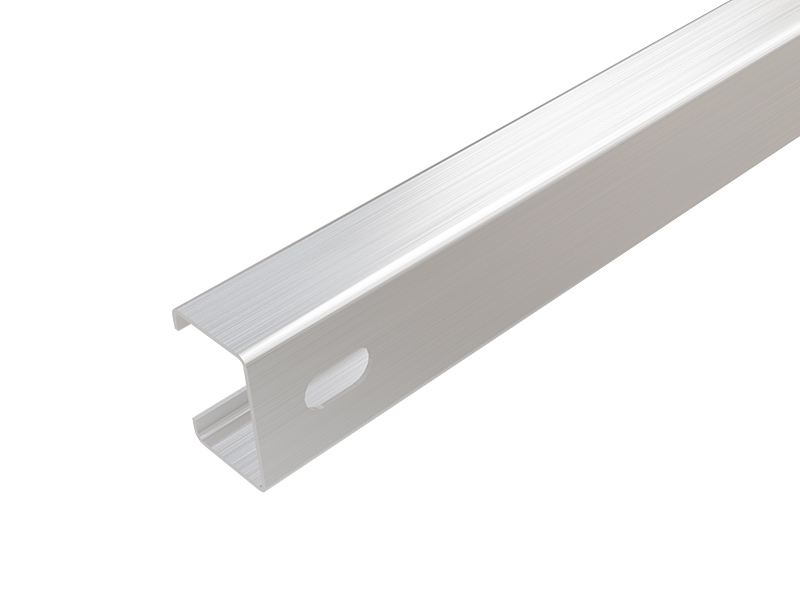

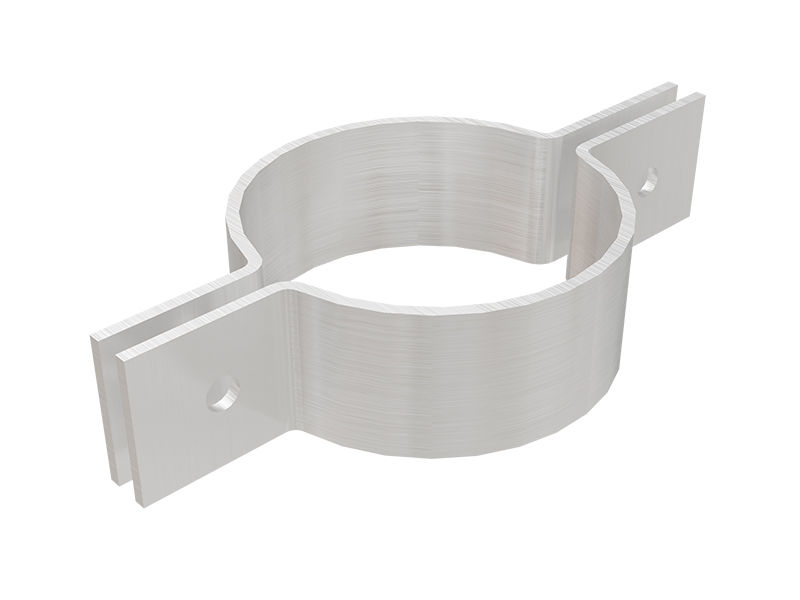

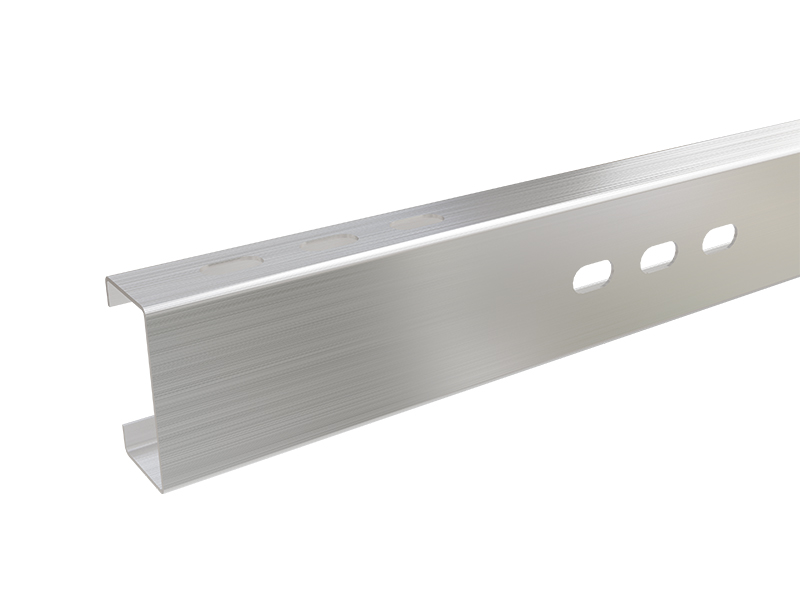

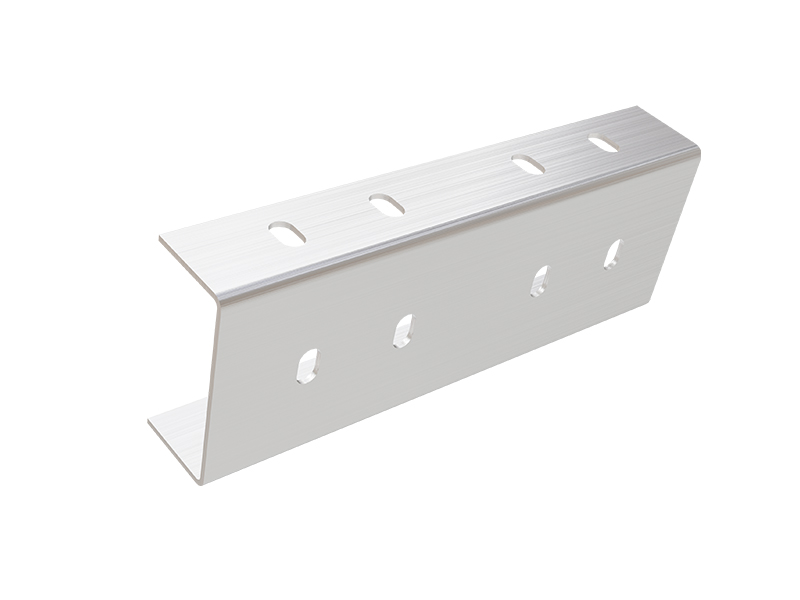

مكونات المنتج
ميزة
▪ قدرة تحمل عالية ومستقرة:
يستفيد الهيكل المصبوب في الموقع بشكل كامل من الاحتكاك الجانبي للركائز ومقاومة النهاية، مما ينتج عنه مقاومة فائقة للضغط والشد والقوة الأفقية مقارنة بالركائز مسبقة الصب من نفس الحجم.
▪ قدرة عالية على التكيف مع التضاريس:
يمكن تعديل ارتفاع قمة الركيزة بمرونة وفقًا للتضاريس المتموجة مثل المنحدرات والمنخفضات، مما يلغي الحاجة إلى تسوية الموقع على نطاق واسع.
▪ متانة ممتازة:
يغلف الخرسانة حديد التسليح، مما يُظهر أداءً متميزًا في التربة شديدة التآكل مثل الأراضي الملحية القلوية ومناطق المصانع الكيميائية، مع عمر خدمة يضاهي عمر محطات الطاقة الكهروضوئية (أكثر من 25 عامًا).
▪ تأثير بيئي ضئيل:
لا يتطلب الأمر سوى الحفر في موقع الركيزة، مما يؤدي إلى تقليل أعمال الحفر الترابية بشكل كبير مقارنة بالأساسات المستقلة، مما يزيد من حماية الغطاء النباتي والتضاريس الموجودة.
▪ كفاءة اقتصادية جيدة:
في المشاريع المتوسطة إلى الكبيرة الحجم، تكون تكلفة الوحدة (يوان صيني/أسبوع) عادةً أقل من تكلفة ركائز الأنابيب الخرسانية المسلحة، وتكون تنافسية بشكل خاص عندما تكون المواد المحلية (الرمل والحصى والأسمنت) رخيصة الثمن.
▪ أداء زلزالي جيد:
يوفر التآزر بين الركائز والتربة قدرة قوية على تبديد الطاقة.
حدود
| تثبيت | أرضي |
| أحمال الرياح | تصل سرعتها إلى 60 متر/ثانية |
| حمولة الثلج | 1.4 كيلو نيوتن/م² |
| المعايير | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50017-2017 |
| مادة | ألومنيوم مؤكسد AL6005-T5، فولاذ مجلفن بالغمس الساخن، فولاذ مجلفن من المغنيسيوم والألومنيوم، فولاذ مقاوم للصدأ SUS304 |
| قطر الركيزة | 250 مم ~ 300 مم |
| طول الوبر | 1.5 متر ~ 2.5 متر |
| درجة مقاومة الخرسانة | C30 (لا يقل عن C25) |
| ضمان | ضمان لمدة 10 سنوات |

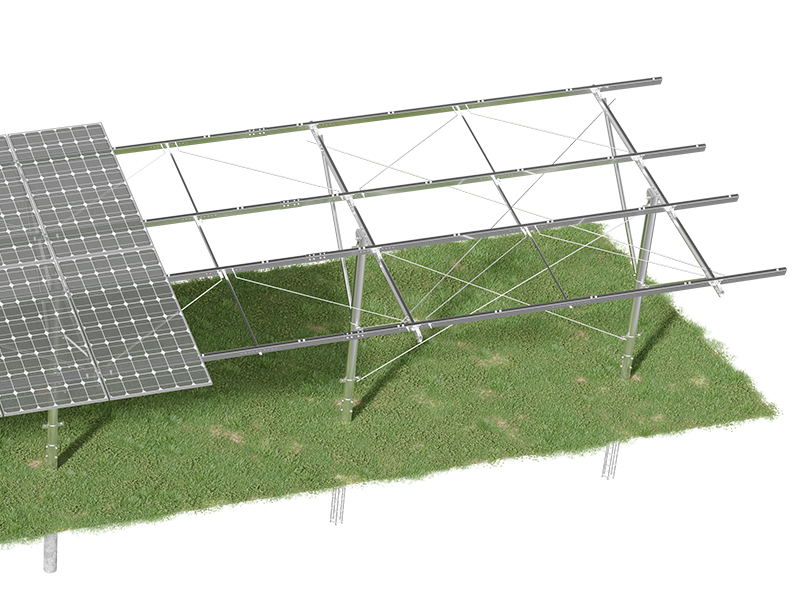

السيناريوهات القابلة للتطبيق
سيناريو تحذيري
ملاحظات هامة:
▶ التحقيق الجيولوجي إلزامي:
يعتمد تصميم وحفر الركائز المصبوبة في الموقع بشكل كامل على الظروف الجيولوجية؛ ويجب عدم اعتمادها بشكل أعمى دون إجراء دراسة جيولوجية مسبقة.
▶ مراقبة جودة الحفر:
يجب ألا يتجاوز سمك التربة الرخوة في قاع الحفرة 20 مم؛ ويجب ألا يتجاوز الانحراف الرأسي للحفرة 1%؛ وبعد تنظيف الحفرة، يجب إنزال قفص التسليح وصبه على الفور لتجنب وضعه لفترة طويلة.
▶ طبقة الحماية لهيكل التعزيز:
يجب استخدام الفواصل لضمان توسيط قفص التسليح ولمنع التسليح المكشوف والتآكل.
▶ صب الخرسانة:
يجب صب الخرسانة بشكل متواصل دفعة واحدة؛ ويُمنع أي انقطاع. يجب أن يضمن الاهتزاز عملية الدمك، ولكن تجنب الاهتزاز المفرط الذي قد يؤدي إلى انفصال مكونات الخرسانة.
▶ فترة المعالجة:
في درجة الحرارة العادية، يجب تغطية الركائز والحفاظ عليها رطبة لمدة لا تقل عن 7 أيام. ولا يمكن تركيب الهيكل العلوي لإطار الدعم إلا بعد أن تصل الركائز إلى قوة التصميم (عادةً 28 يومًا).
▶ إجراءات البناء الشتوية:
إذا كانت أعمال البناء الشتوية ضرورية، فيجب إضافة مانع التجمد، واستخدام الماء الساخن للخلط، وتنفيذ تدابير التغطية العازلة.
▶ دقة تخطيط موضع الرصة:
ينبغي استخدام محطة شاملة أو نظام تحديد المواقع العالمي (GPS) لتحديد المواقع؛ يجب ألا يتجاوز انحراف موضع كل ركيزة متطلبات التصميم (عمومًا ≤10 مم).
▶ فحص خطوط الأنابيب تحت الأرض:
ينبغي تحديد خطوط الأنابيب الموجودة تحت الأرض وتجنبها قبل بدء أعمال البناء لمنع حدوث أضرار.
ملخص
تُعدّ دعامات الطاقة الشمسية الأرضية - أو ما يُعرف بالركائز المصبوبة في الموقع - شكلاً ناضجاً وموثوقاً وفعالاً من حيث التكلفة لأساسات الخلايا الكهروضوئية، وهي مناسبة بشكل خاص لمحطات الطاقة الأرضية واسعة النطاق ذات الظروف الجيولوجية المعتدلة والتي تتطلب قدرة تحمل عالية ومتانة طويلة الأمد. تتميز هذه الدعامات بقدرة عالية على التكيف مع التضاريس وأداء بيئي جيد، إلا أنها تعتمد بشكل كبير على الظروف الجيولوجية ولا يمكن استخدامها مباشرة بعد التركيب (إذ تتطلب صيانة دورية). عند اتخاذ القرار، ينبغي إجراء مقارنة شاملة مع الركائز الحلزونية والركائز مسبقة الصب، مع الأخذ في الاعتبار تقرير المسح الجيولوجي، وفترة الإنشاء، والميزانية، والمتطلبات البيئية. بالنسبة للمشاريع ذات التربة المستقرة غير القابلة للتآكل والتي تتمتع بوقت كافٍ للإنشاء، تُعدّ الركائز المصبوبة في الموقع الخيار الأمثل؛ أما بالنسبة للمشاريع ذات التربة الرخوة أو الرملية أو التي تتطلب مواعيد نهائية ضيقة، فينبغي النظر في خيارات بديلة مثل الركائز الحلزونية.
