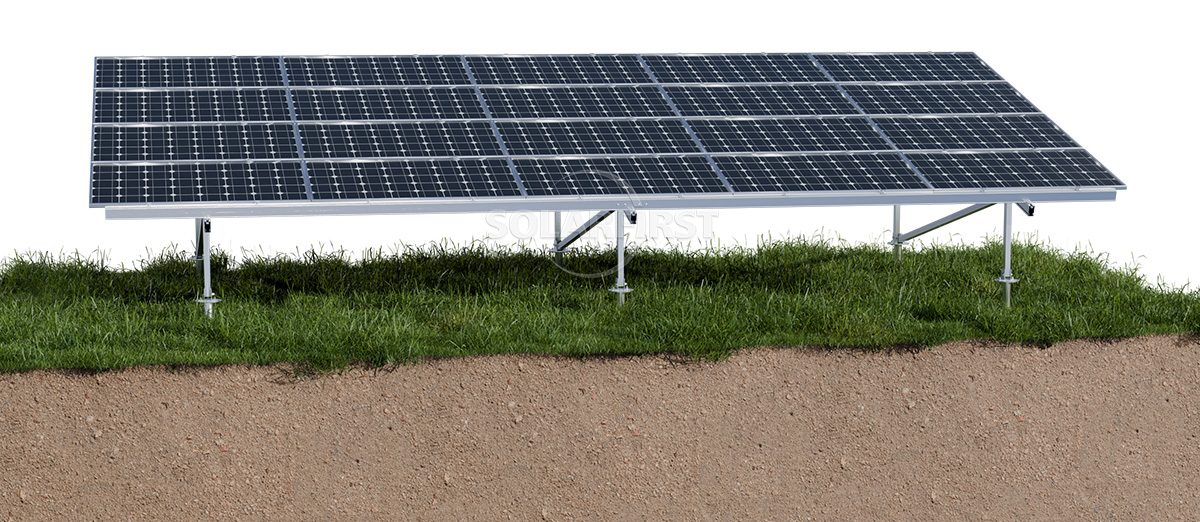

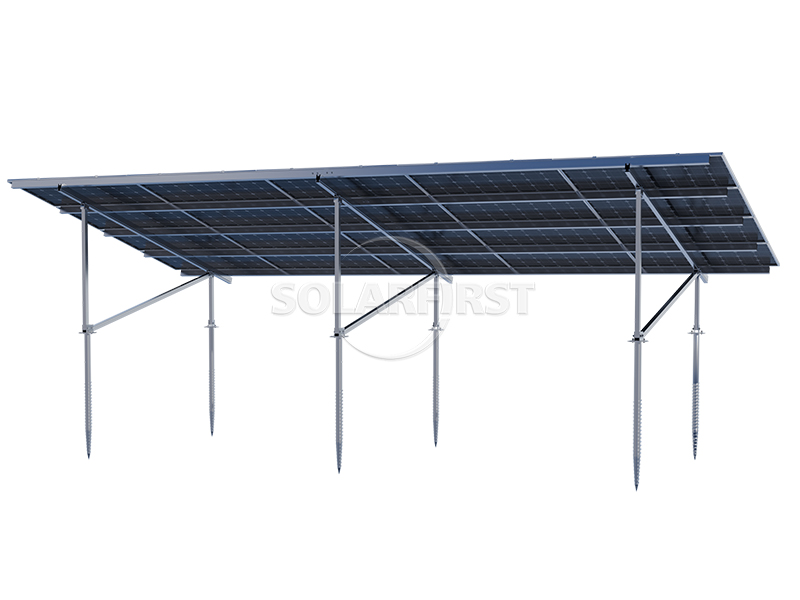

يعتمد نظام دعم الخلايا الكهروضوئية القائم على مرساة أرضية حلزونية من سبائك الألومنيوم على تصميم "التركيب الدوراني" و"الألومنيوم المقاوم للتآكل بالكامل"، مما يوفر حلاً للتركيب الأرضي بتأثير بيئي أقل وكفاءة بناء أعلى للمشاريع الكهروضوئية الصغيرة والمتوسطة الحجم.
لون :
Natural silver（Colored according to customer requirements）شهادة :
CE, TÜV, ISO9001, SGSمادة :
Anodized Aluminum AL6005-T5, Stainless Steel SUS304,منشأ المنتج :
Tianjin, Fujianميناء الشحن :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
وصف المنتج

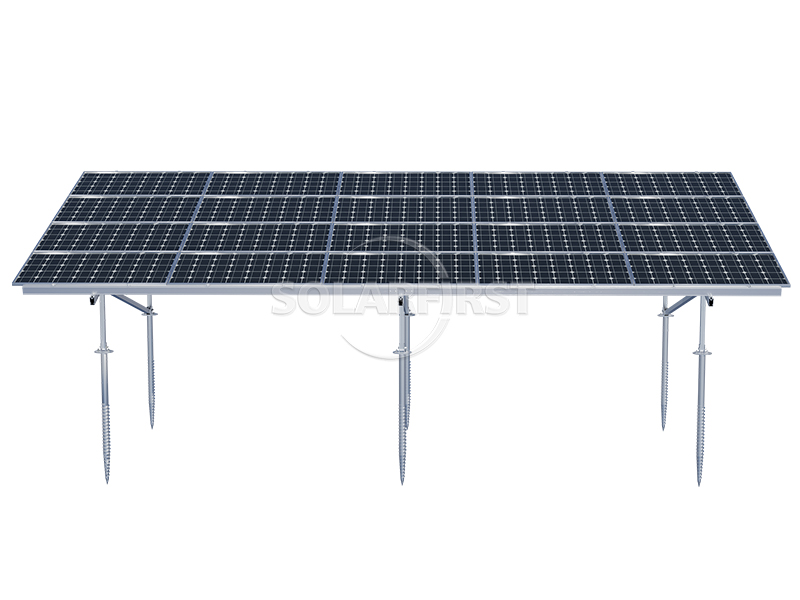

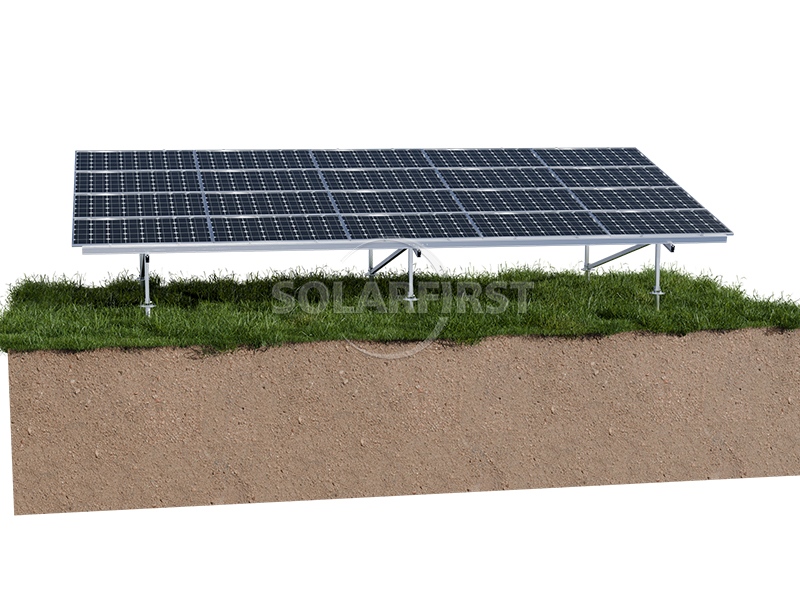

يدمج هذا النظام دعامات الخلايا الكهروضوئية مع مثبتات أرضية حلزونية، وهو مناسب لمحطات الطاقة التجارية أو العامة. ويمكنه توفير دعم أرضي سريع ومستقر.

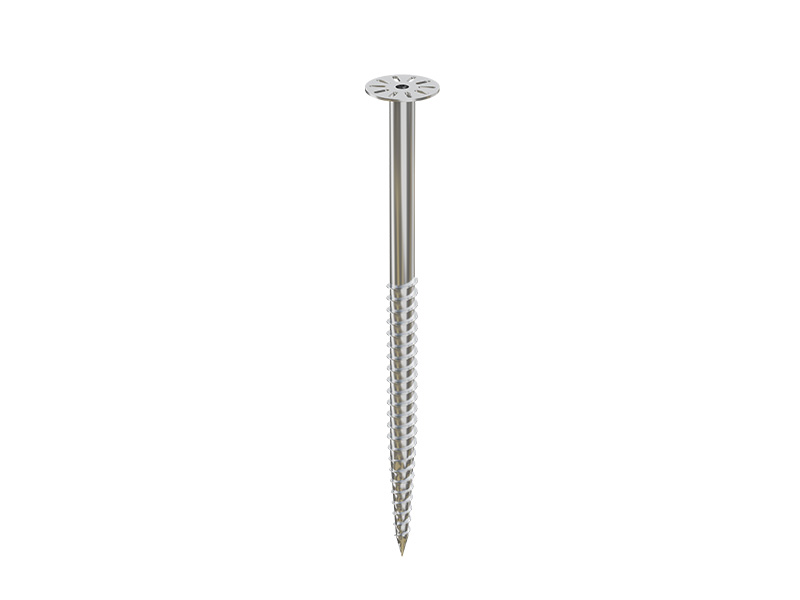

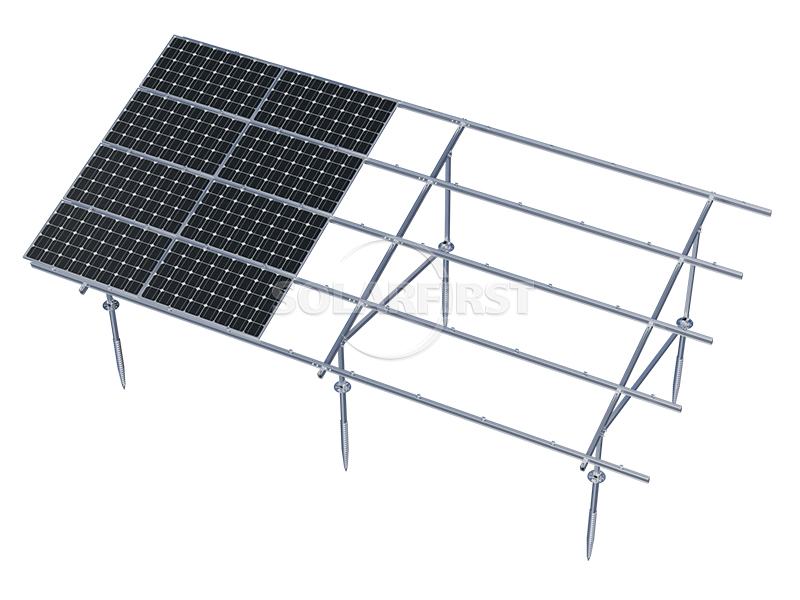

تُصنع المكونات الرئيسية من سبائك الألومنيوم عالية المتانة (مثل AL6005-T5 وAL6063-T5)، وهي مزودة بمثبتات أرضية حلزونية قابلة للتعديل. أثناء عملية الإنشاء، تُستخدم آلة خاصة لربط هذه المثبتات في التربة، ثم يتم توصيل الدعامات المصنوعة من الألومنيوم بالكامل والمُجهزة مسبقًا بها. لا تتطلب هذه العملية حفر الأساسات أو استخدام الخرسانة.

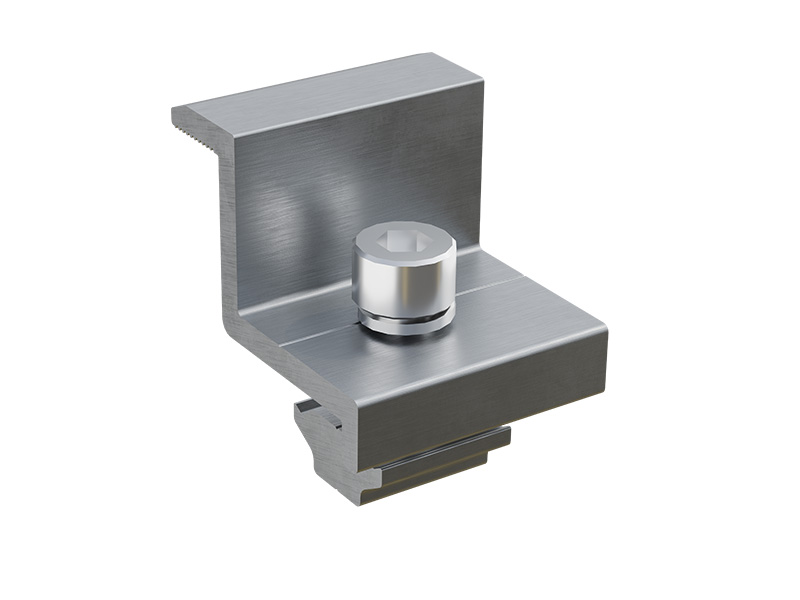

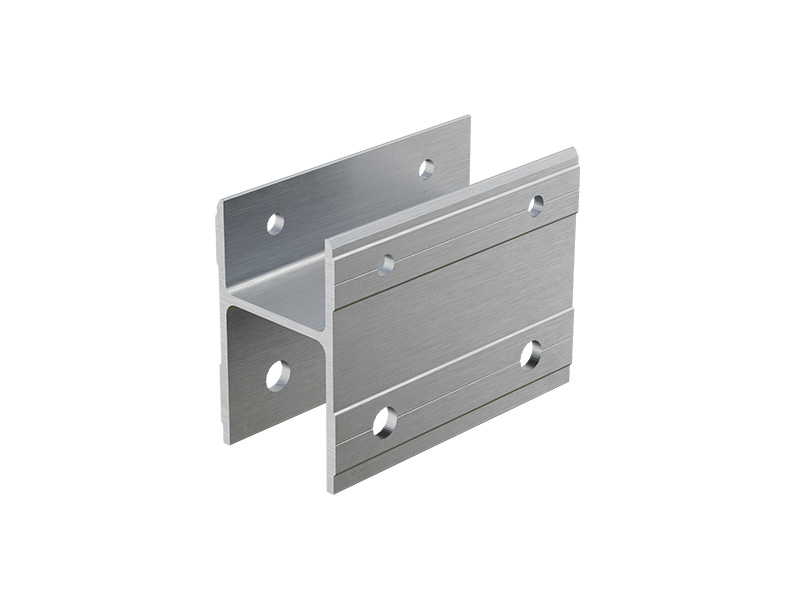

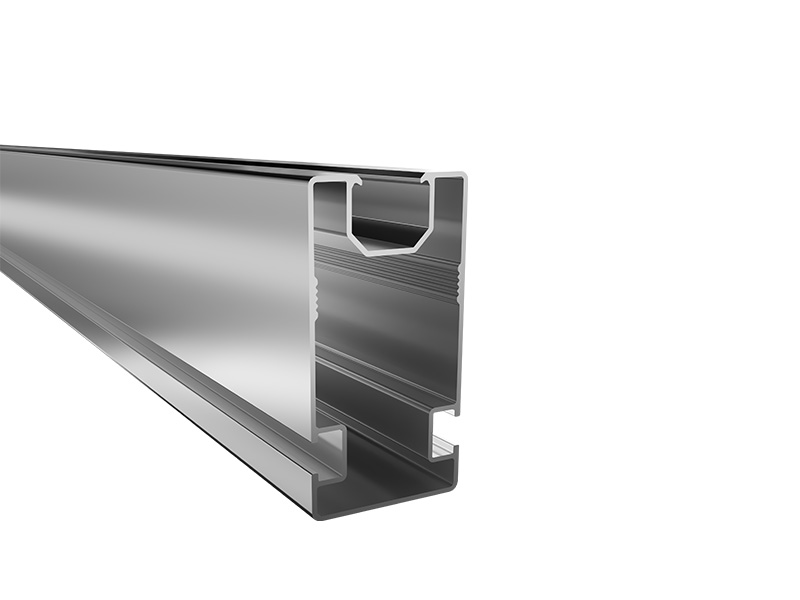

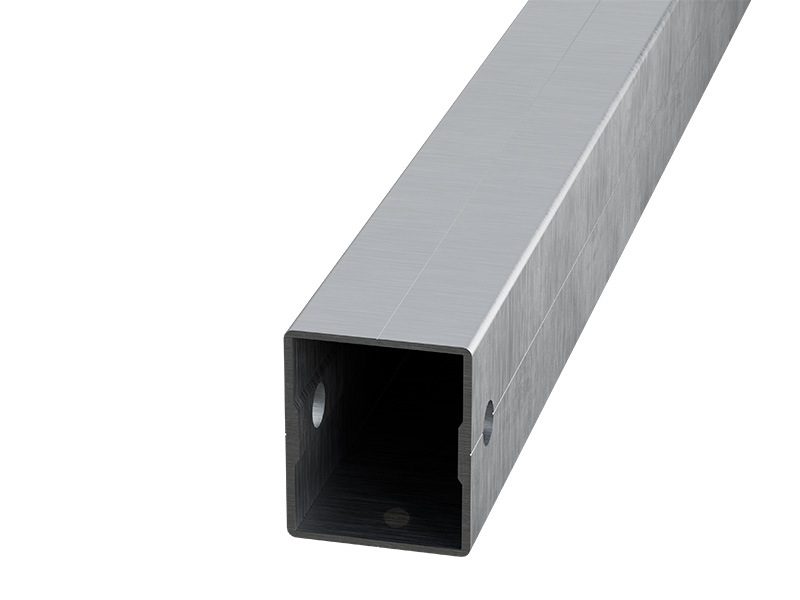

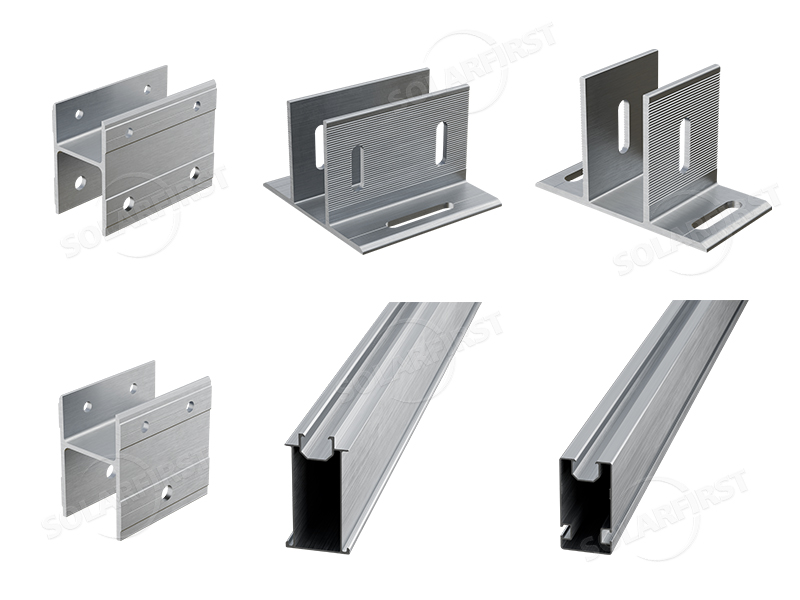

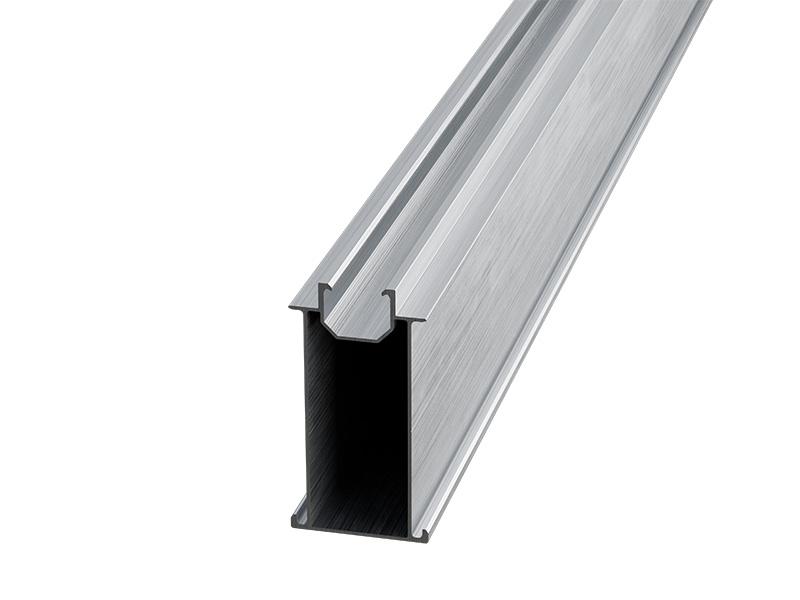

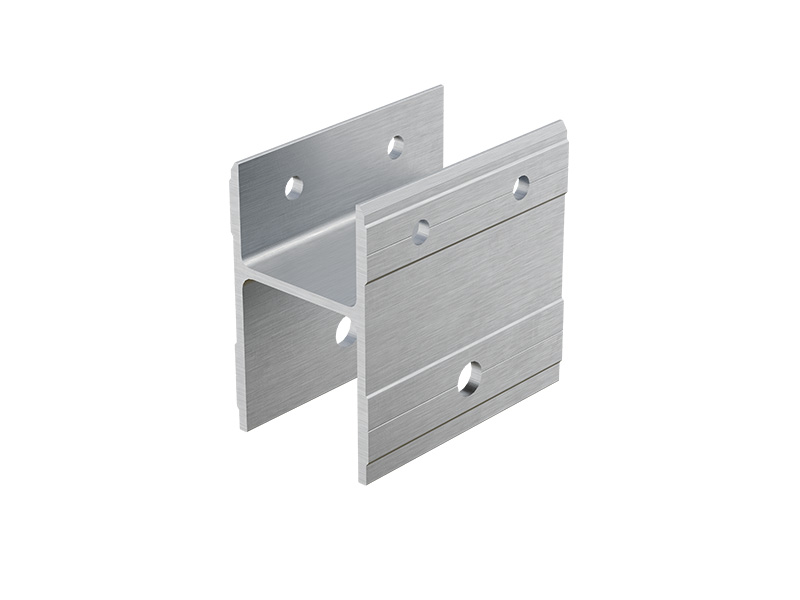

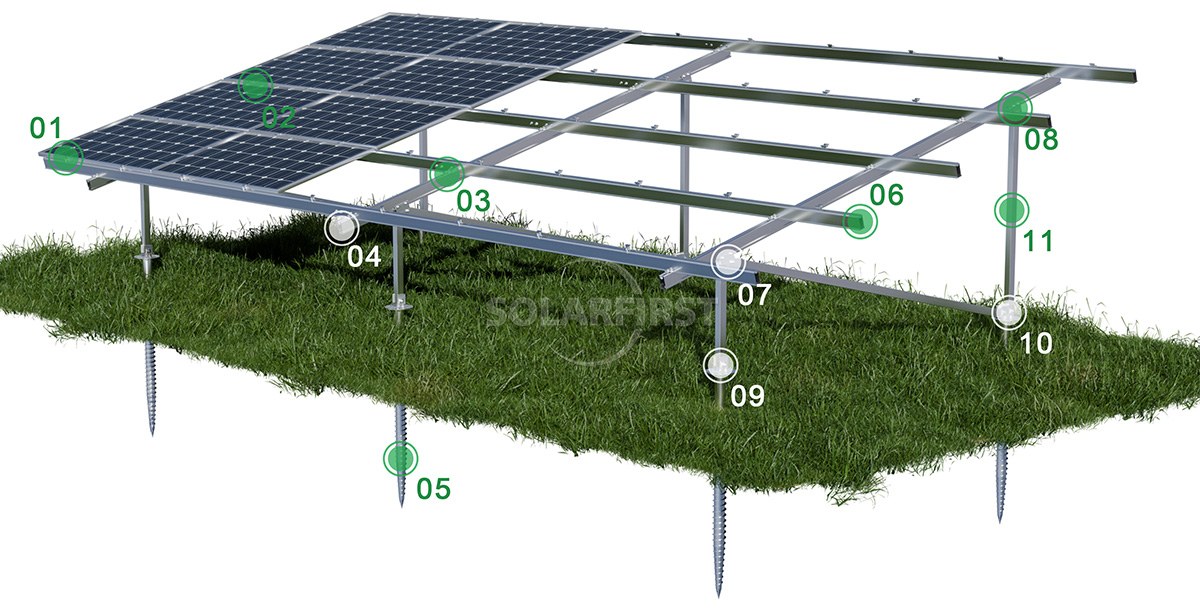

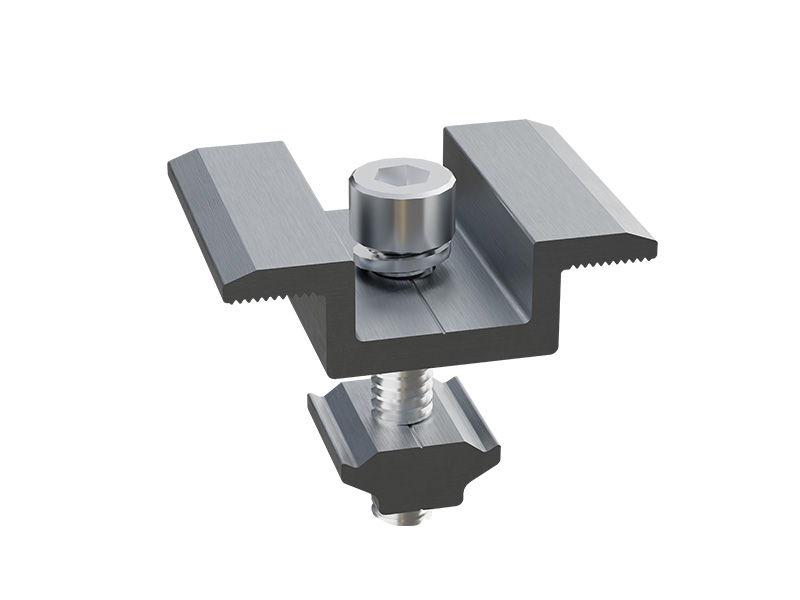

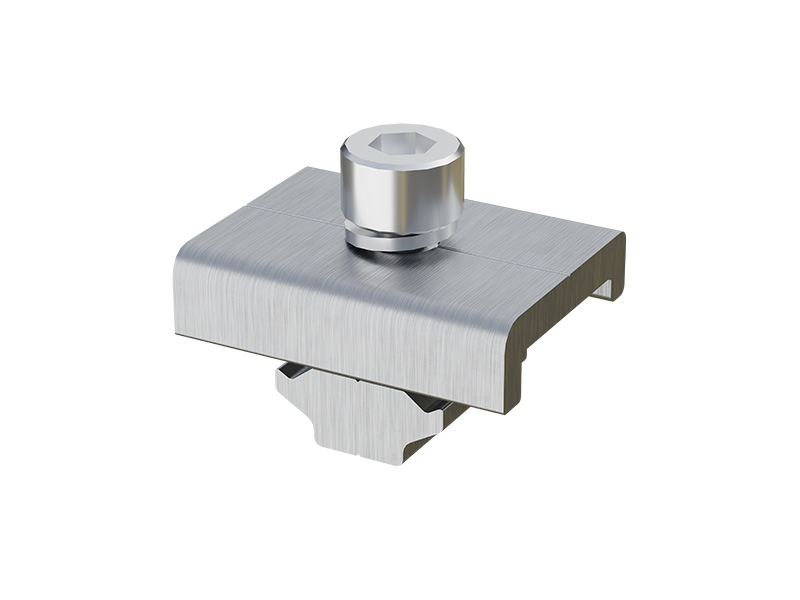

مكونات المنتج
ميزة
حدود
| تثبيت | أرضي |
| أحمال الرياح | تصل سرعتها إلى 60 متر/ثانية |
| حمولة الثلج | 1.4 كيلو نيوتن/م² |
| المعايير | GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
| مادة | ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |
السيناريوهات القابلة للتطبيق
▶ محطات الطاقة الكهروضوئية الأرضية المركزية واسعة النطاق
مناسبة لمحطات الطاقة ذات القدرة الميغاواطية التي تتطلب نشرًا سريعًا. لا تتطلب المراسي الأرضية الحلزونية أعمال حفر أو خرسانة، وتكون فترة الإنشاء أقصر بكثير مقارنة بالأساسات التقليدية.
▶ مشاريع الطاقة الشمسية الكهروضوئية على التلال والجبال
تتميز هذه التقنية بقدرتها على التكيف مع التضاريس غير المستوية، ولا تتطلب تسوية واسعة النطاق للأراضي. كما يمكن تعديل ارتفاع الدعامات وفقًا لطبيعة الأرض لتقليل التأثير على التربة السطحية للجبال.
▶ صحراء جوبي وتربة صخرية
مناسبة للتربة التي تحتوي على الحصى أو الحجارة الصغيرة أو الكتل الحجرية الصغيرة، ولكنها لا تشكل طبقات صخرية متصلة. يمكن إدخال الركائز الحلزونية بالطريقة المعتادة. وفي حال الضرورة، يمكن إجراء حفر مسبق للمساعدة.
▶ مشروع تكميلي بين البيوت الزراعية والمزارع السمكية التي تعمل بالطاقة الشمسية
لا يُحدث هذا الجهاز اضطرابًا يُذكر في التربة، مما يُفيد في حماية الطبقة السطحية منها. كما تُعزز الشفرات الحلزونية قدرة التربة على مقاومة الاحتكاك، وهي مناسبة للاستخدام في المسطحات المدية أو المناطق ذات مستويات المياه المرتفعة.
▶ التربة الرملية والتربة الناعمة
البناء في التربة الرملية والتربة الرخوة أكثر ملاءمة.
▶ موقف سيارات مزود بألواح شمسية موزعة
سرعة البناء سريعة، ولا تسبب سوى القليل من الضرر لسطح الأرض.
نوع التربة المناسب
تُعدّ الأساسات الحلزونية مناسبة لأنواع التربة الشائعة التالية:
القيود الجيولوجية التي يجب مراعاتها
تُشكّل الظروف الجيولوجية التالية صعوبات كبيرة في التركيب أو لا تُناسب هذه الطريقة. لذا، من الضروري إجراء تقييم مسبق أو اللجوء إلى نوع آخر من الأساسات.
▶ طبقات صخرية صلبة متصلة وسليمة
تتكون الطبقة السطحية أو الضحلة من تكوينات صخرية نقية متماسكة، مثل الجرانيت أو الحجر الجيري. يصعب إدخال الركائز الحلزونية في هذه التكوينات، لذا لا يُنصح باستخدامها. يمكن بدلاً من ذلك استخدام مثبتات صخرية أو أساسات خرسانية مسبقة الصب.
▶ طبقة رملية ذات سيولة عالية للغاية
في الطبقة الرملية الرخوة ذات السيولة العالية، تكون قدرة تحمل مثبتات الأرض غير كافية ويكون التأثير غير مرضٍ.
▶ تربة شديدة التآكل
على الرغم من أن سبائك الألومنيوم تتمتع ببعض المقاومة للتآكل، إلا أنه يجب تقييم تدابير إضافية مضادة للتآكل في البيئات شديدة التآكل.
▶ إذا كان محتوى الحصى مرتفعًا جدًا (مثل تجاوز 30% من حيث الحجم وبأحجام جسيمات كبيرة)
ستزداد صعوبة التركيب بشكل ملحوظ. من الضروري تقييم الأمر مسبقاً لتحديد ما إذا كان من الأفضل حفر ثقوب مسبقة أو التحول إلى أساسات أخرى.
ملخص
بشكل عام، يتميز هذا النظام بميزته التنافسية الأساسية المتمثلة في "سرعة إنشاء الموقع، ومراعاته للبيئة، وقابليته للتكيف مع مختلف أنواع التضاريس". إذا كان مشروع محطة الطاقة الكهروضوئية الخاص بك يتطلب مدة بناء محددة، أو يقع في منطقة ذات تضاريس معقدة أو حساسة بيئيًا، أو يهدف إلى تقليل مشاكل الصيانة على المدى الطويل، فسيكون هذا النظام أكثر جاذبية مقارنةً بالحلول الخرسانية التقليدية.

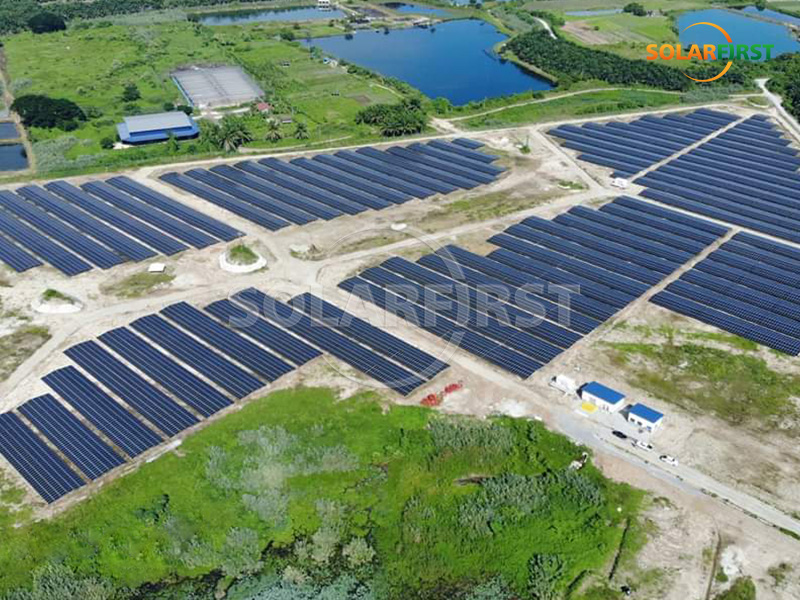

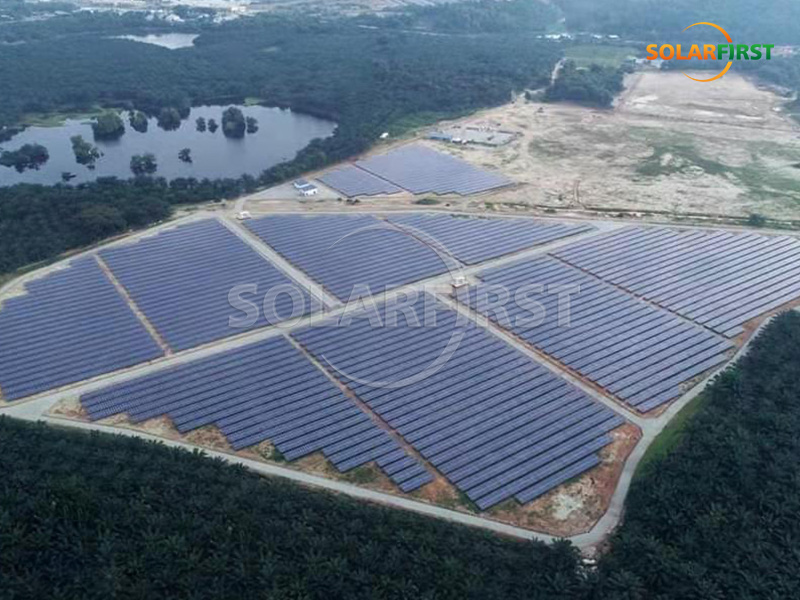

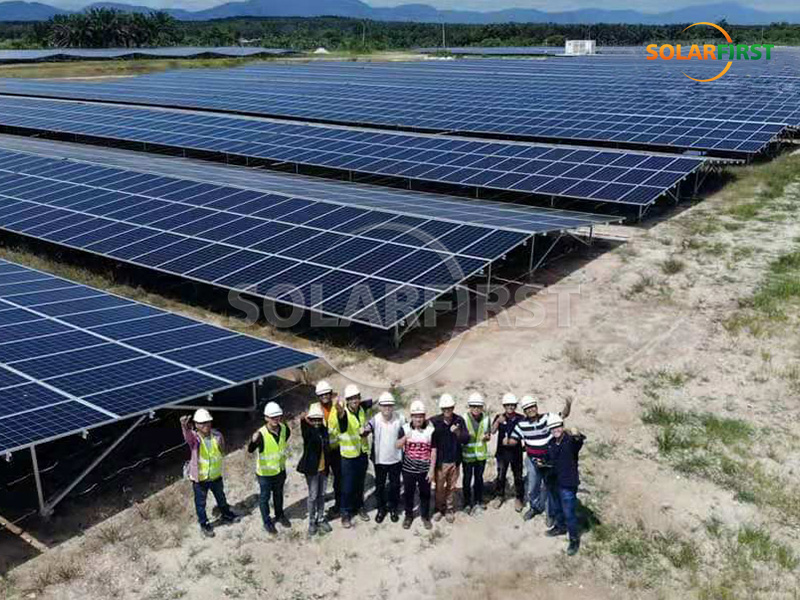

مرجع مشروع الطاقة الشمسية أولاً
