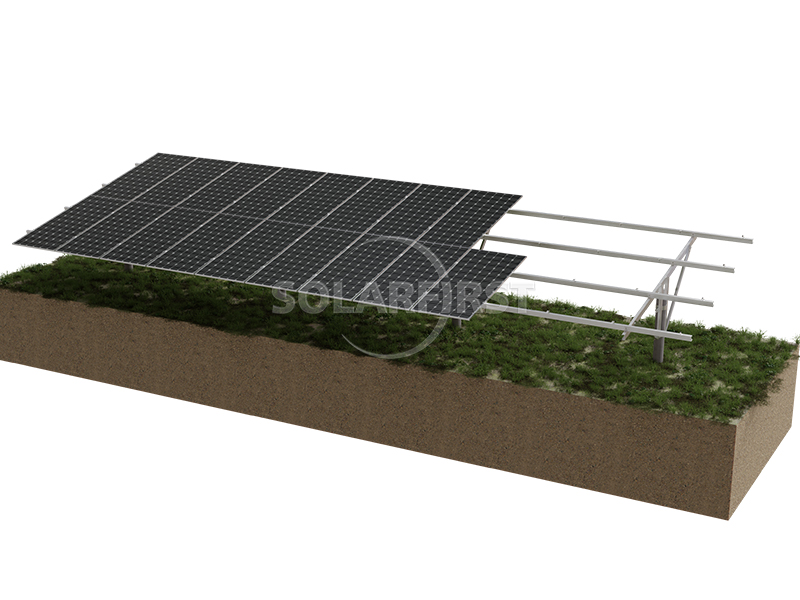

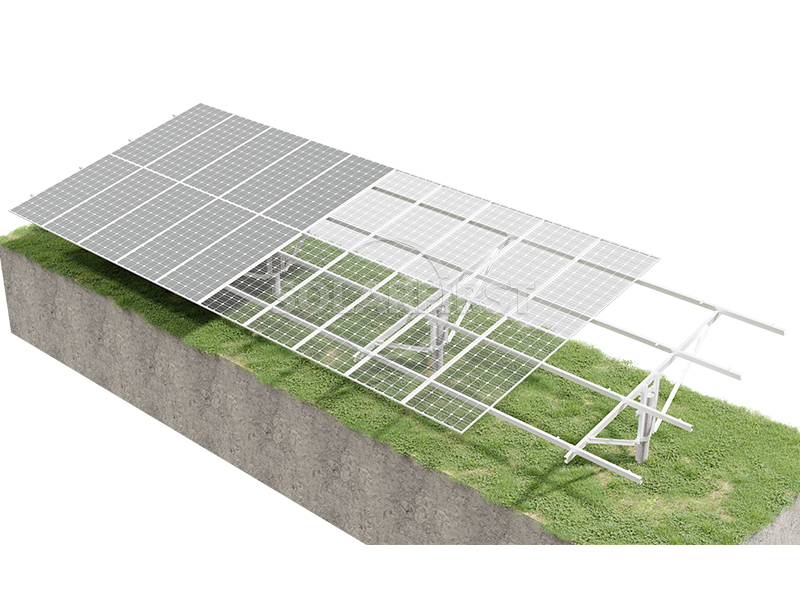

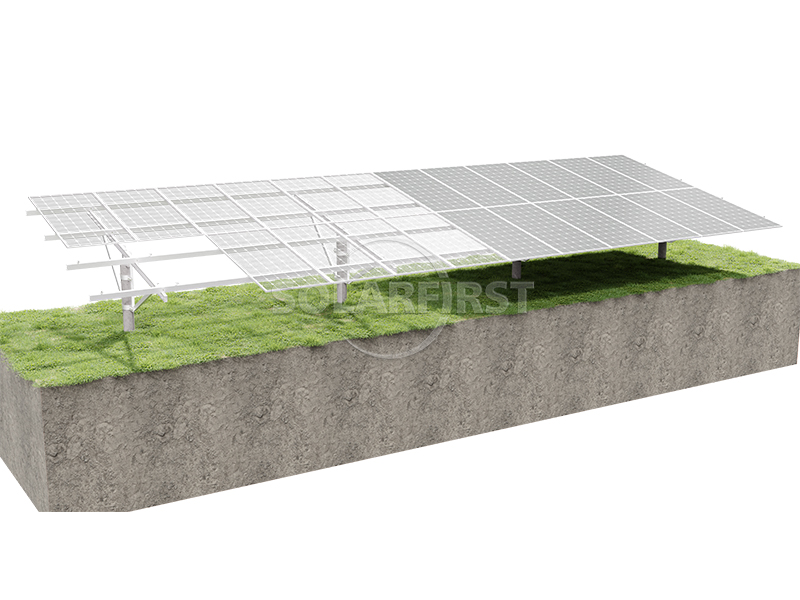

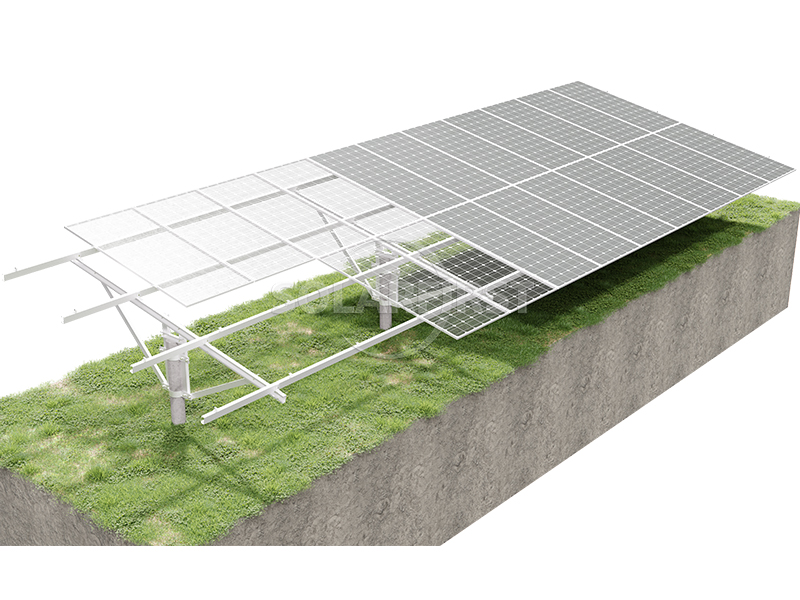

حامل شمسي أرضي من الفولاذ الكربوني

نظام دعم الألواح الكهروضوئية الأرضية المصنوع من الفولاذ الكربوني - ركائز الأنابيب PHC - هو هيكل متكامل يجمع بين ركائز أنابيب خرسانية مسبقة الإجهاد عالية المقاومة (ركائز PHC) كأساس ونظام دعم للألواح الكهروضوئية مصنوع من الفولاذ الكربوني. تُغرس ركائز الأنابيب PHC في الأرض عن طريق الضغط الساكن أو الدق بالمطرقة، لتحل محل الأساسات الخرسانية التقليدية المستقلة أو الأساسات الشريطية. يستخدم نظام الدعم العلوي قطاعات من الفولاذ الكربوني Q235B أو Q355B، وهي مجلفنة بالغمس الساخن أو معالجة بطبقة مقاومة للتآكل من الزنك والألومنيوم والمغنيسيوم لتثبيت وحدات الطاقة الشمسية الكهروضوئية.

يجمع هذا المنتج بين قدرة تحمل الأحمال العالية، ومقاومة الانحناء القوية، وسرعة الإنشاء الصديقة للبيئة لأوتاد الأنابيب الخرسانية المسلحة مسبقًا، وبين القوة العالية، والتكلفة القابلة للتحكم، وسهولة المعالجة لدعامات الصلب الكربوني. وهو حاليًا الحل الأمثل لدعم أساسات محطات الطاقة الأرضية واسعة النطاق، لا سيما في المشاريع التي تتضمن دمج الطاقة الشمسية مع مصايد الأسماك، وفي المناطق ذات التربة الرخوة.

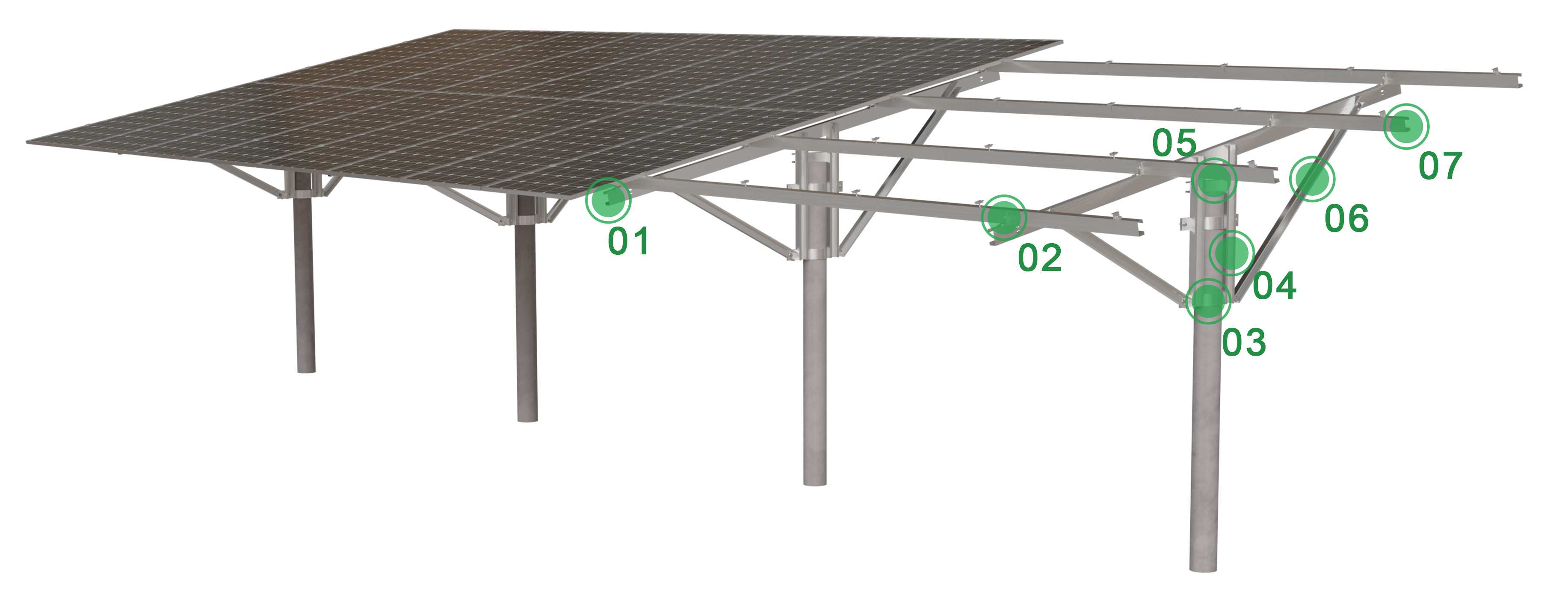

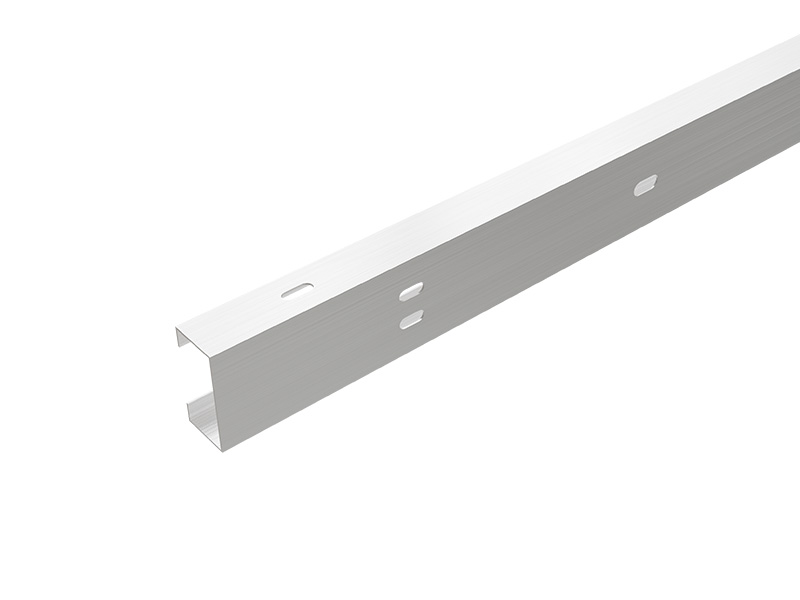

مكونات المنتج

ميزة

▪ قدرة تحمل عالية وتشوه ضئيل:

تستخدم ركائز الأنابيب الخرسانية مسبقة الإجهاد خرسانة عالية المقاومة من فئة C80 أو أعلى وقضبان فولاذية مسبقة الإجهاد، مما يمنحها مقاومة فائقة للضغط والشد والقوى الأفقية مقارنةً بالركائز التقليدية المصبوبة في الموقع. كما يتم التحكم بدقة في التشققات داخل جسم الركيزة.

▪ بناء سريع وفترة بناء قصيرة:

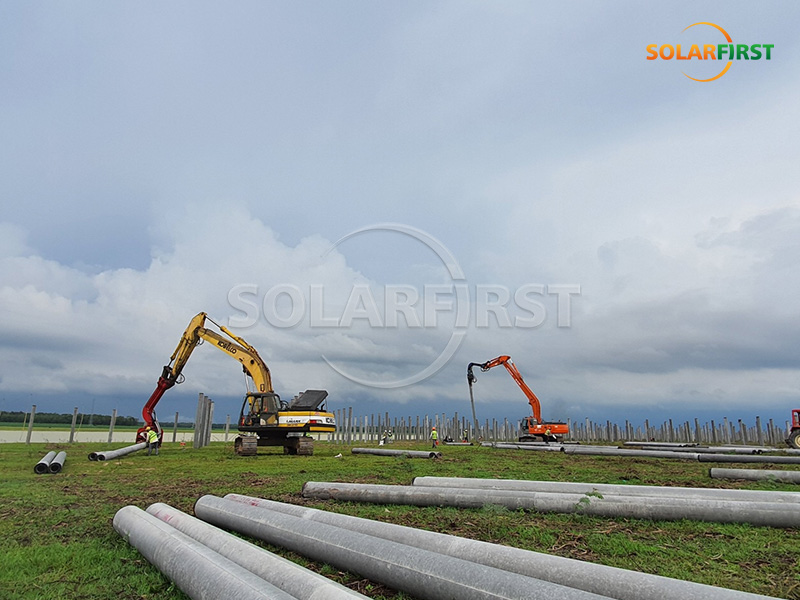

باستخدام آلات دق الركائز بالضغط الثابت أو بمطارق الديزل، يمكن لآلة واحدة إنجاز ما بين 100 إلى 300 ركيزة يوميًا. لا يتطلب الأمر معالجة الخرسانة، ويمكن تركيب الهياكل الداعمة فورًا.

▪ صديق للبيئة:

لا يتطلب حفرًا، ولا تصريف للطين، وضوضاء منخفضة (طريقة الضغط الساكن)، وأقل قدر من الإزعاج للمسطحات المائية والتربة، مما يجعله مناسبًا بشكل خاص للمناطق الحساسة بيئيًا.

▪ ميزة التكلفة الإجمالية:

في المناطق ذات التربة الرخوة، بالمقارنة مع الركائز المصبوبة في الموقع + هياكل الدعم الفولاذية، يمكن أن توفر أساسات ركائز الأنابيب PHC ما بين 20٪ و 30٪ من التكلفة، مع فوائد كبيرة من فترات البناء الأقصر.

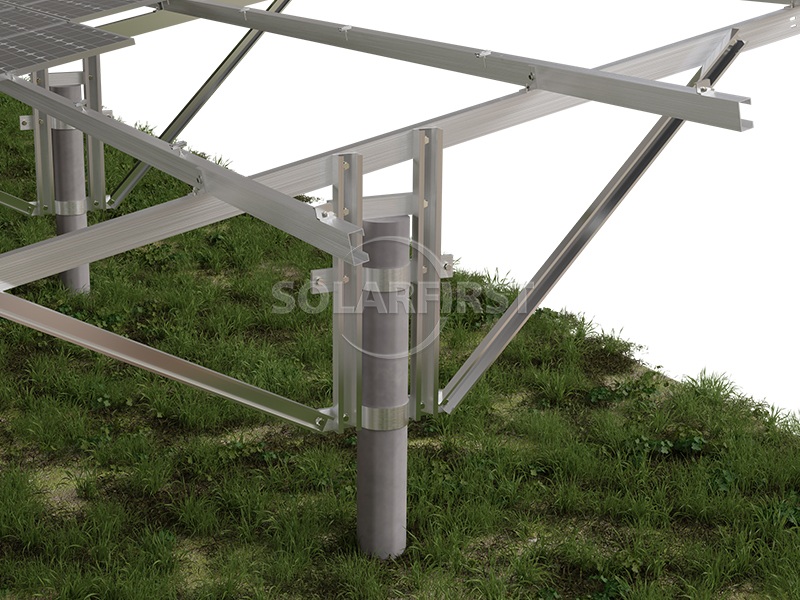

▪ اتصال متكامل بين الدعم والمؤسسة:

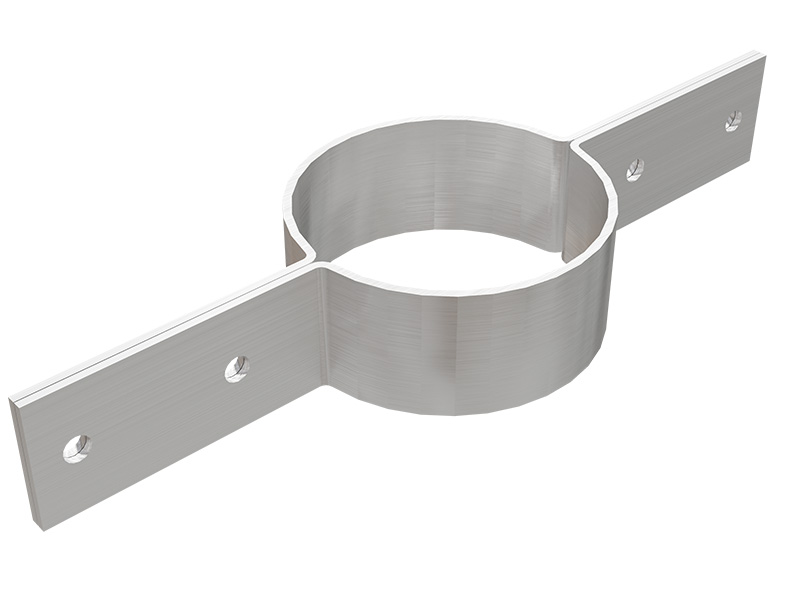

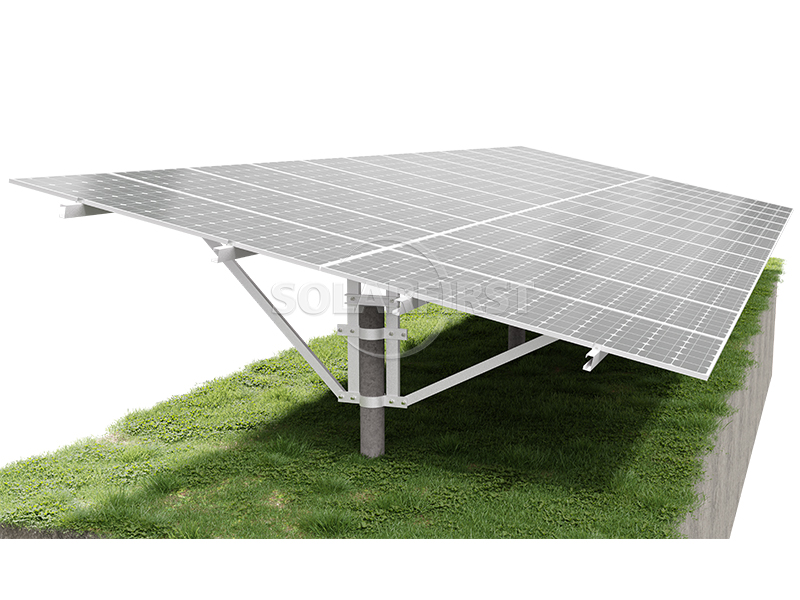

تحتوي ركائز PHC على ألواح أو حواف فولاذية مدمجة مسبقًا في الأعلى، والتي يتم لحامها أو تثبيتها بمسامير في أعمدة الفولاذ الكربوني في الموقع، مما يضمن صلابة موثوقة ويزيل الحاجة إلى الحقن الثانوي.

▪ قابلة للتكيف مع الدعامات ذات الامتداد الكبير:

تتميز دعامات الصلب الكربوني بصلابة عالية، وعند دمجها مع مقاومة الانحناء العالية لأوتاد الأنابيب الخرسانية المسلحة مسبقًا، يمكن تحقيق تباعد أكبر بين الأوتاد (عادة من 4 إلى 8 أمتار)، مما يقلل من عدد الأوتاد المستخدمة.

حدود

السيناريوهات القابلة للتطبيق

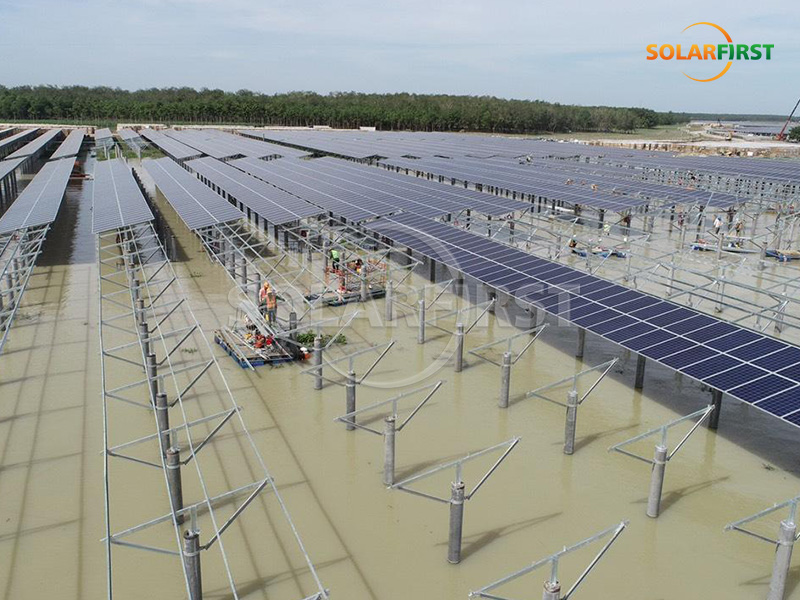

▶ محطات توليد الطاقة الهجينة التي تعمل بالطاقة الشمسية وتربية الأحياء المائية:

في أحواض الأسماك والروبيان وغيرها من المناطق المائية التي يصعب فيها حفر الأساسات بالطرق التقليدية، يمكن تركيب ركائز الأنابيب الخرسانية المسلحة بالألياف الزجاجية مباشرة على سطح الماء. تتميز هذه الركائز بمقاومتها للتآكل والتجمد والذوبان، دون التأثير على تربية الأحياء المائية.

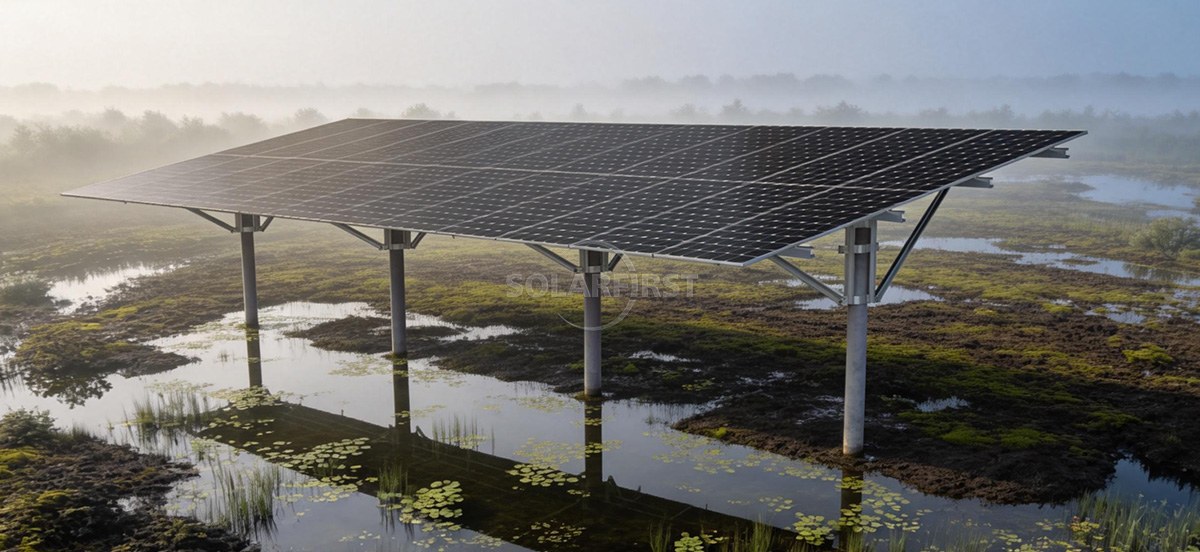

▶ المسطحات المدية والمستنقعات والسهول الفيضية:

في المناطق ذات مستويات المياه الجوفية المرتفعة والتربة الرخوة، يكون الحفر عرضة للانهيار. يتم غرس ركائز الأنابيب الخرسانية المسلحة مسبقًا، مما يلغي الحاجة إلى نزح المياه.

▶ مناطق التربة الرخوة والطمي:

في السهول الفيضية الساحلية والمناطق الرسوبية البحيرية، توفر ركائز الأنابيب PHC دعماً موثوقاً به من خلال الاحتكاك الجانبي وقدرة تحمل النهاية.

▶ الصحاري وصحاري جوبي:

في المناطق ذات الأسطح الناعمة والبيئات شديدة التآكل، يمكن لأوتاد الأنابيب PHC أن تخترق الرمال السطحية التي تحملها الرياح للوصول إلى طبقة التحميل المستقرة.

▶ المناطق الجبلية والتلالية:

في المناطق ذات المنحدرات اللطيفة والتربة السطحية الرقيقة، يمكن تجنب أعمال الحفر الواسعة، مما يقلل من الاضطراب البيئي.

▶ محطات الطاقة الهجينة الشمسية الزراعية/الرعوية:

برفع ارتفاع الألواح الكهروضوئية، يمكن استخدام المساحة أسفلها للزراعة أو الرعي. وتُلحق أكوام الخرسانة المسلحة بالألياف الزجاجية ضرراً طفيفاً بالتربة السطحية.

نوع التربة المناسب

• تربة متماسكة لينة إلى لدنة: احتكاك جانبي جيد، مما يسهل عملية دق الركائز.
• الطمي، الرمل الطميي: يمكن أن يوفر الطمي متوسط ​​الكثافة قدرة تحمل عالية، ولكنه يتطلب آلة دق ركائز عالية الطاقة.
• الطمي، التربة الطينية: يتطلب تصميم الركائز الاحتكاكية طولًا كافيًا للركيزة، ولكن يجب التحقق من استقرار الركيزة ضد الانبعاج.
• رمال مفككة إلى متوسطة الكثافة: طبقة تحمل جيدة عند طرف الركيزة، انتبه لاختيار طرف الركيزة (مفتوح/مغلق).

ملاحظات للتنبيه

ملخص
