تركيب الطاقة الشمسية على الأرض باستخدام ركائز الدك - منطقة المنحدرات

يستخدم نظام التثبيت الأرضي للطاقة الشمسية باستخدام الركائز المدكوكة - للمناطق المنحدرة - ركائز فولاذية مجلفنة بالغمس الساخن تُدفع هيدروليكيًا، مما يُغني عن استخدام الخرسانة. يسمح هيكله ذو العمودين بنقاط قابلة للتعديل بزوايا ميل تتراوح من 0 إلى 60 درجة، ومقاومة للرياح تصل سرعتها إلى 60 مترًا في الثانية، ومقاومة لأحمال الثلوج تصل إلى 1.4 كيلو نيوتن/متر مربع، ومقاومة للتآكل والظروف الجوية، وعمر تصميمي يتجاوز 25 عامًا. في الوقت نفسه، يحافظ النظام على التضاريس الأصلية، مما يُلغي تكاليف التسوية، ويُقلل مدة الإنشاء بنسبة 30-50%، ويُخفض تكاليف العمالة بنحو 20%. بفضل تصميمه المعياري الجاهز، يُعد هذا النظام مناسبًا للمنحدرات والمناطق النائية، مما يجعله خيارًا مثاليًا للربط السريع بالشبكة ومحطات الطاقة ذات العائد المرتفع.

مكونات المنتج

ميزة

▪ لا تتأثر بالتضاريس المعقدة، مما يزيد من استخدام الأراضي:

صُمم هذا النظام خصيصاً للمنحدرات والتلال، ويمكن تركيبه مباشرةً على الأرض القائمة، مما يُغني عن التكاليف الباهظة والوقت الطويل المرتبط بالطرق التقليدية التي تتطلب أعمال تسوية واسعة النطاق. ويمكن لهيكله الداعم، ذي العمودين أو الأعمدة المتعددة، أن يتكيف بمرونة مع تضاريس الأرض في الاتجاهين الشمالي-الجنوبي والشرقي-الغربي.

▪ يضمن التعديل المرن زاوية توليد الطاقة المثلى:

بفضل مكونات المفصل الدوارة المرنة والدعامات ذات الطول القابل للتعديل، يسمح النظام بمجموعة واسعة من التعديلات متعددة الاتجاهات في الجزء العلوي من الدعامة، مما يضمن توجيه الألواح الكهروضوئية بدقة نحو الجنوب وتحقيق زاوية الميل المثلى، مما يضمن توليد طاقة عالي الكفاءة حتى في التضاريس المعقدة.

▪ تركيب سريع وفعال للغاية، مما يقلل من وقت البناء:

تُستخدم آلات دق الركائز الهيدروليكية لغرس الركائز الفولاذية مباشرةً في الأرض، مما يُنجز أساسات الركائز في ثوانٍ. كما تعتمد العديد من الأنظمة على تصميم معياري مُجمّع مسبقًا في المصنع، مما يُقلل بشكل كبير من وقت التجميع في الموقع، ويزيد من سرعة التركيب بنسبة تصل إلى 50% مقارنةً بحلول التثبيت بالمسامير الأرضية.

▪ قوي ومتين، آمن وموثوق:

تُطلى المكونات الأساسية الحاملة للأحمال (مثل الركائز الفولاذية والعوارض الرئيسية) بالغمس الساخن أو تُغطى بطبقة من الزنك والألومنيوم والمغنيسيوم، مما يمنحها مقاومة فائقة للتآكل والتقادم. وتكون مدة ضمان المنتج عادةً عشر سنوات. وتتجاوز مقاومة الرياح عادةً 60 مترًا في الثانية (وهي كافية لتحمل إعصار من الفئة 17)، وتبلغ قدرة تحمل أحمال الثلوج عادةً 1.4 كيلو نيوتن/م² أو أعلى.

▪ صديق للبيئة مع تأثير بيئي ضئيل:

تُغني عملية التركيب عن الحاجة إلى أعمال الحفر واسعة النطاق وصب الخرسانة، مما يحمي بشكل كبير التضاريس والنباتات الأصلية ويقلل من الإزعاج للنظام البيئي المحلي.

▪ كفاءة اقتصادية مع انخفاض التكاليف الإجمالية:

على الرغم من أن الاستثمار الأولي في معدات الركائز والدعامات المتخصصة قد يكون أعلى قليلاً، إلا أن تقليل أعمال الحفر، وتقصير فترة البناء، وتوفير العمالة، وتعظيم استخدام الأراضي يؤدي إلى عائد أفضل على الاستثمار طوال دورة الحياة بأكملها.

حدود

السيناريوهات القابلة للتطبيق

محطات الطاقة الكهروضوئية التجارية والأرضية متوسطة إلى كبيرة الحجم: مناسبة بشكل خاص للأراضي الزراعية أو غير المستخدمة ذات التضاريس الجبلية والمنحدرات والأودية، ويمكن لهذه المحطات أن تتكيف مع التضاريس من خلال الهياكل الداعمة، مما يحقق التكامل بين الزراعة والطاقة الشمسية.

▶ محطات الطاقة الكهروضوئية ذات الجودة العالية:

من بين محطات الطاقة الأرضية واسعة النطاق، توفر طريقة الركائز سرعة بناء عالية وقدرة كبيرة على التكيف مع التضاريس، مما يجعلها الخيار المفضل لضمان الالتزام بالجداول الزمنية للمشاريع واسعة النطاق.

▶ المناطق البيئية ذات متطلبات الحماية البيئية العالية:

يساهم هذا النوع من الأساسات، الذي يسبب الحد الأدنى من الضرر للأرض، في التخفيف بشكل فعال من مخاطر الحصول على الموافقات البيئية.

▶ المناطق ذات الظروف الجيولوجية المعقدة:

يمكن تكييف العديد من الظروف الجيولوجية المعقدة عن طريق تغيير نوع الأساس (مثل الركائز الحلزونية أو ركائز PHC).

ملاحظات هامة:

على الرغم من مزاياها الواضحة، إلا أن التقييم الدقيق ضروري في بعض الحالات:



▪ قوة سحب محدودة نسبيًا: في المناطق ذات الأساسات الرخوة للغاية أو المناطق ذات سرعة الرياح العالية، قد يكون أداء مقاومة السحب أضعف من الأساسات الخرسانية المدفونة بعمق.



▪ صعوبة في البناء في التكوينات الصخرية الصلبة: قد تعيق المسوحات الجيولوجية غير الكافية عملية وضع الركائز، مما يستدعي في كثير من الأحيان تقديم المساعدة قبل الحفر.



▪ تحديات التآكل: في الأراضي المالحة القلوية والبيئات الساحلية شديدة التآكل، يواجه الطلاء المجلفن لأوتاد الصدمات مخاطر التآكل؛ يوصى باستخدام الأوتاد الحلزونية كأولوية.



▪ قد تتسبب طبقات التربة الحصوية في تلف الطلاء المجلفن: قد يتسبب الحصى في خدش طبقة الحماية من التآكل على سطح الركيزة، مما يؤثر على عمرها الافتراضي على المدى الطويل.



تثبيت

•

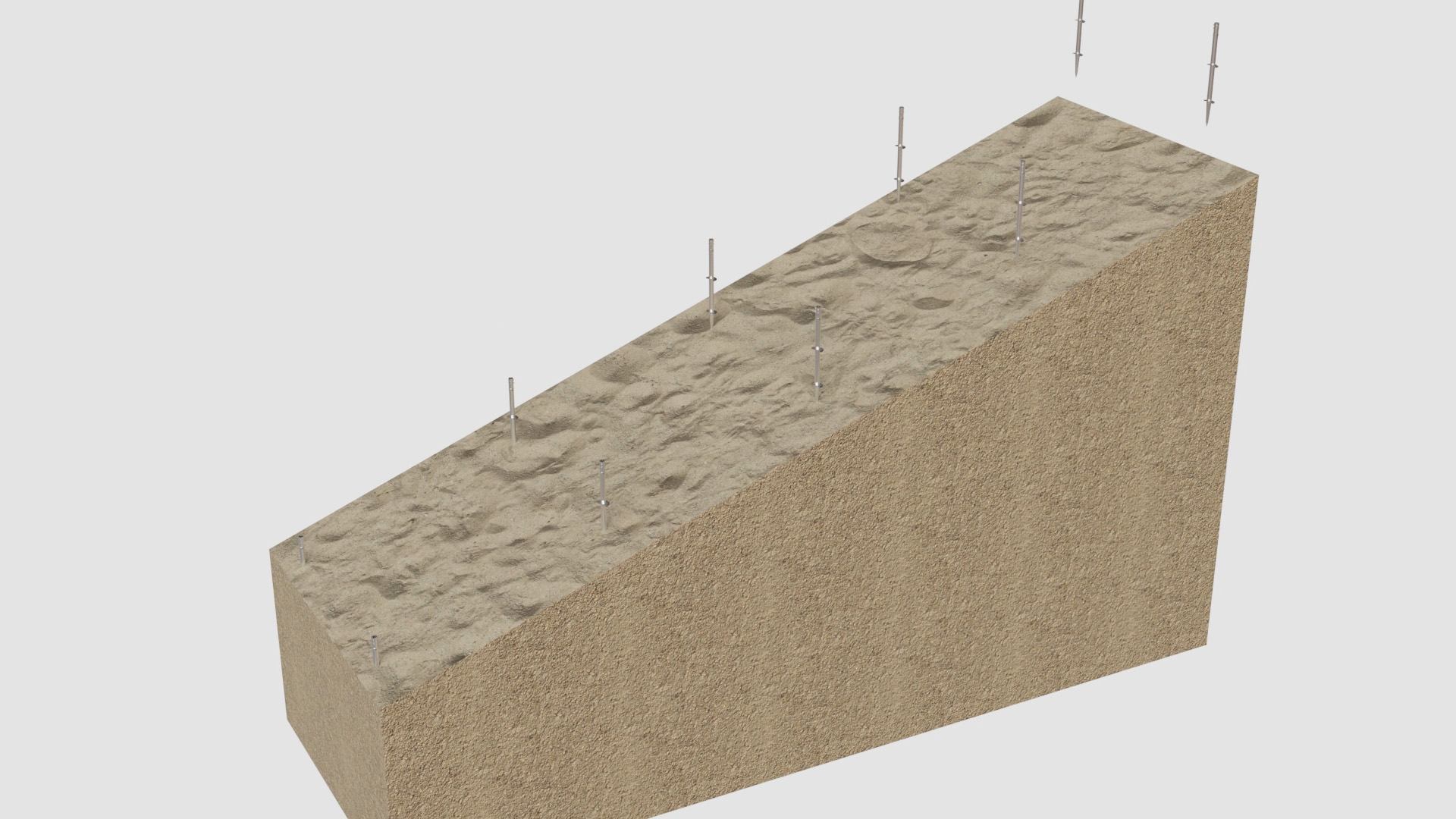

  01 دق الركائز اللولبية

  استخدم آلة دق الركائز الهيدروليكية لدق ركائز الفولاذ المجلفن بالغمس الساخن في الأرض المنحدرة وفقًا لوضعها، مع ضمان انحراف رأسي ≤1 درجة.

•

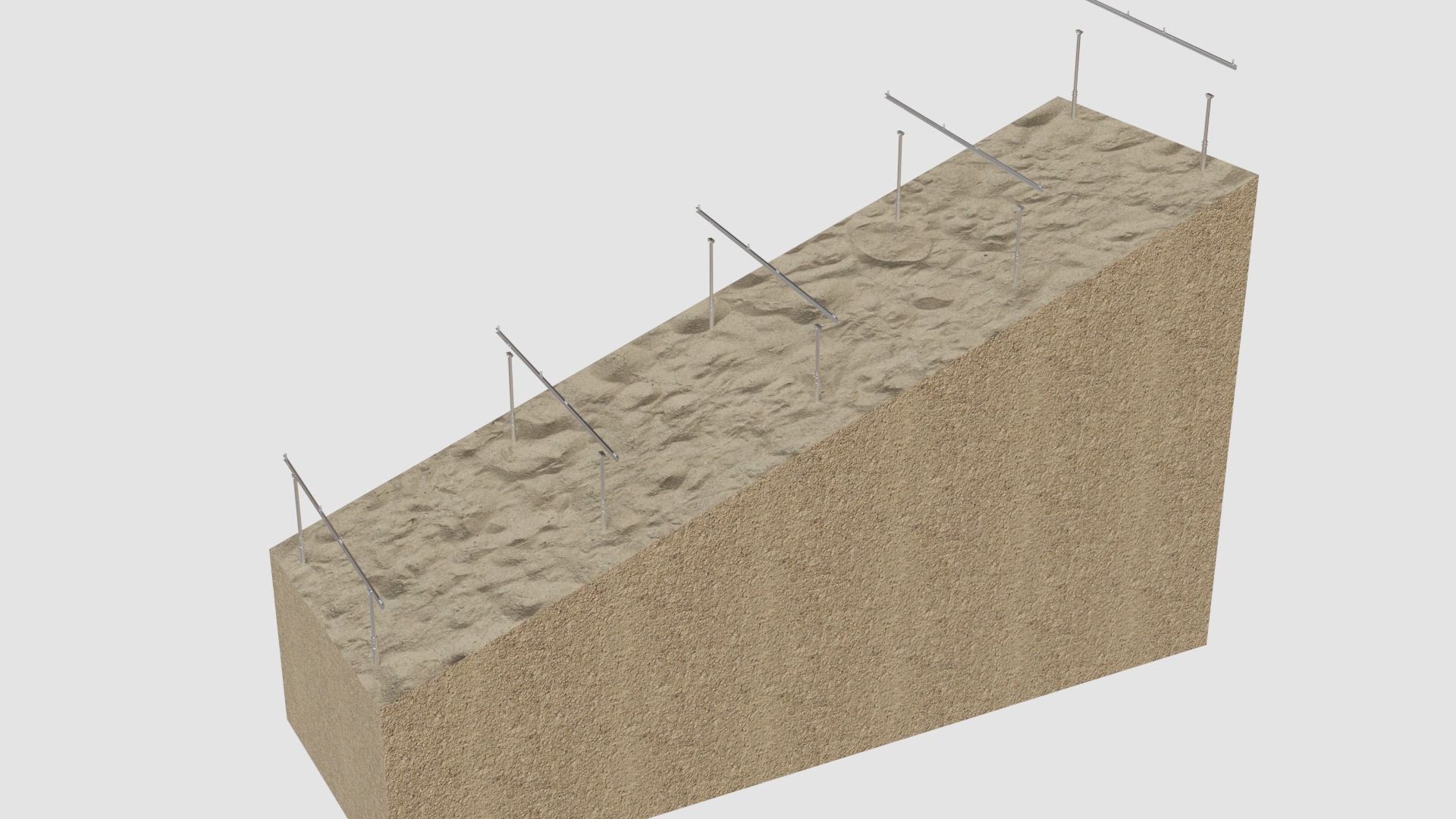

  02 تركيب الأعمدة

  قم بتركيب أعمدة قابلة للتعديل فوق الركائز الفولاذية وقم بتثبيتها مبدئياً باستخدام البراغي.



•

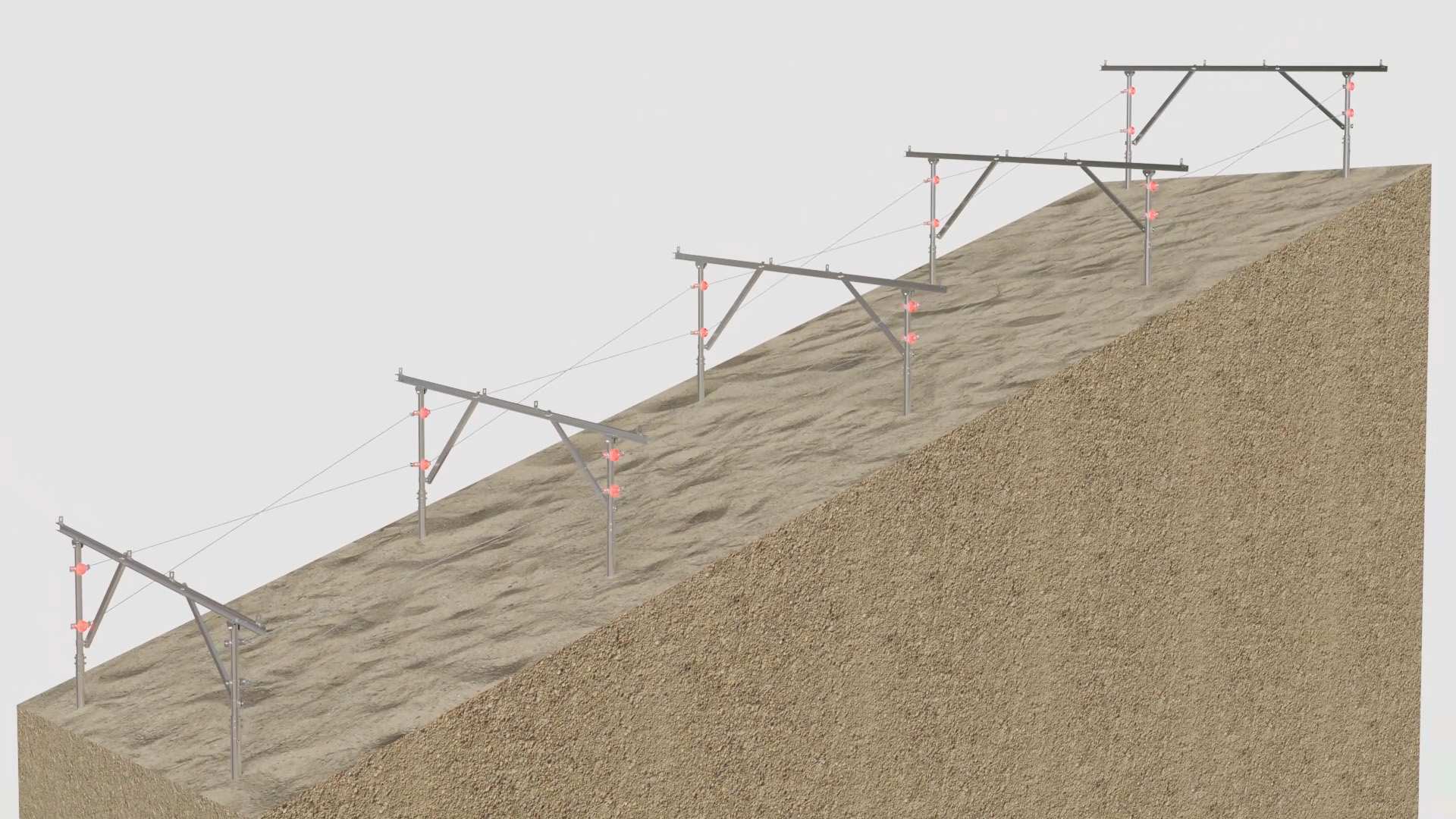

  03 تركيب العوارض المائلة

  قم بتركيب العوارض المائلة فوق الأعمدة واضبطها على زاوية الميل المثلى لتوليد الطاقة.
•

  04 تركيب الدعامات القطرية

  قم بتركيب دعامات قطرية بين الأعمدة والعوارض المائلة لتعزيز استقرار الهيكل الداعم في مواجهة الرياح والانحناء.

•

  05 تركيب قضبان التوجيه

  قم بتركيب قضبان الربط بشكل عرضي بين صفوف الأعمدة لتحسين الصلابة الطولية وقدرة منع الانزلاق لهيكل الدعم بأكمله.



•

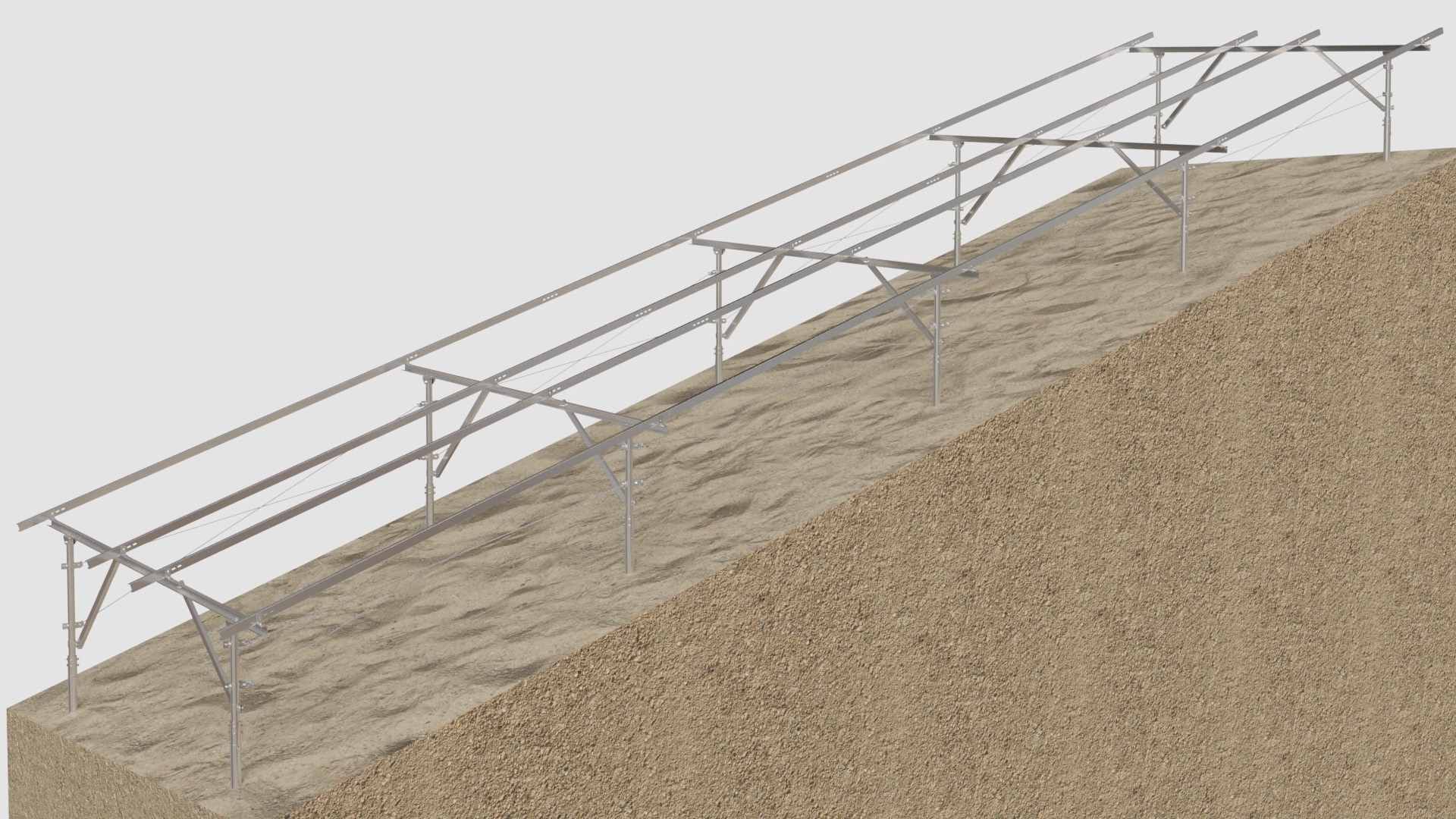

  06 تركيب المدادات

  قم بترتيب وتثبيت المدادات بشكل عمودي على العوارض المائلة لتشكيل سطح تثبيت مسطح للألواح الشمسية.



•

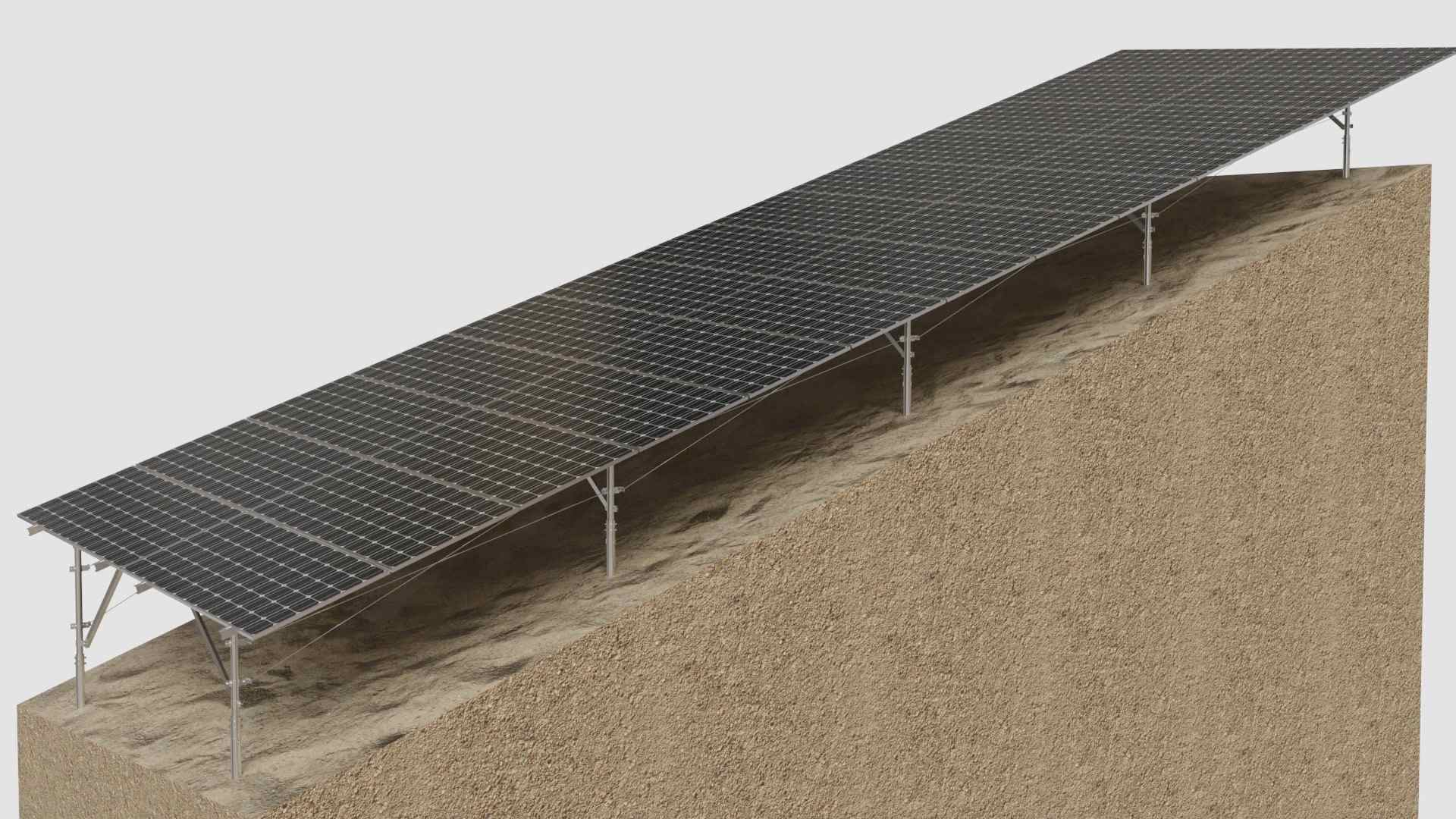

  7. تركيب الألواح الشمسية:

  ضع وحدات الخلايا الكهروضوئية على العوارض، وثبتها في مكانها باستخدام المشابك، واترك فجوات التمدد الحراري.
