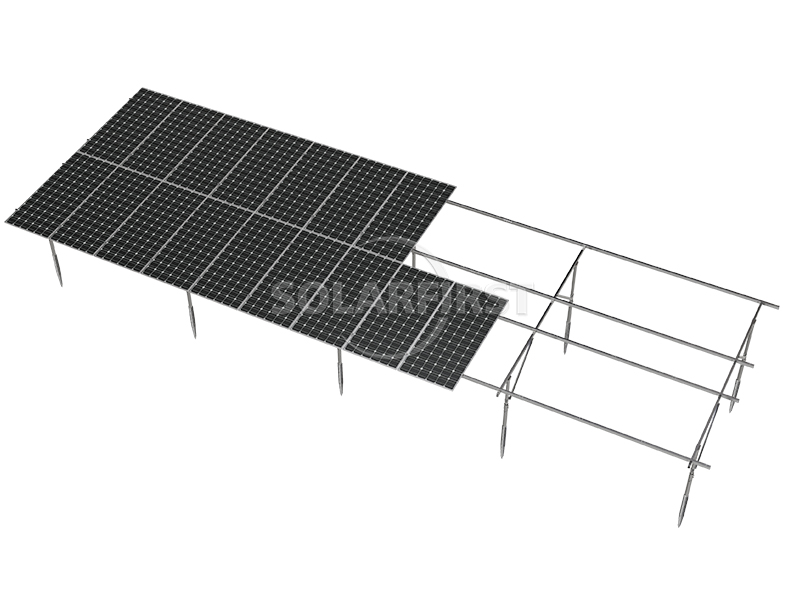

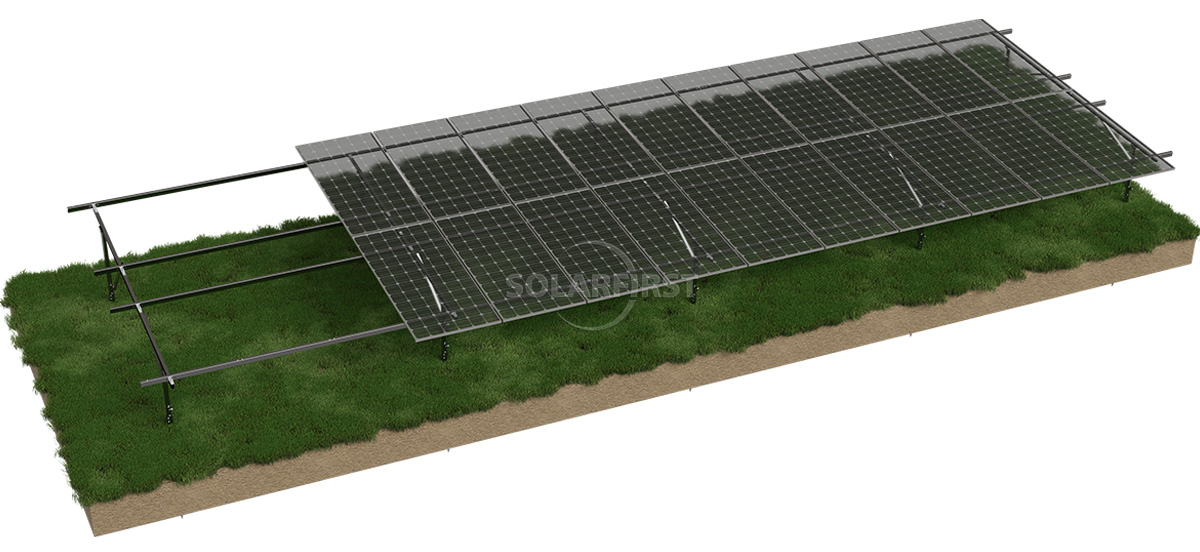

دعامات أرضية من الفولاذ الكربوني للخلايا الكهروضوئية - أساسات حلزونية أرضية: المادة الأساسية هي الفولاذ الكربوني Q235B/Q355B. تتكون من ركائز أرضية حلزونية (تشمل رؤوس الركائز، وأنابيب فولاذية ذات شفرات حلزونية، وموصلات علوية) مدفونة تحت الأرض، وهيكل الدعم الأرضي فوق سطح الأرض. يتم تركيبها ميكانيكيًا عن طريق التثبيت اللولبي في التربة لتكون بمثابة الأساس الحامل لمصفوفة الخلايا الكهروضوئية. جميع المكونات معالجة بالجلفنة بالغمس الساخن (بمتوسط سمك طبقة جلفنة ≥ 80 ميكرومتر)، مما يحقق اتصالًا معدنيًا كاملًا. تتميز هذه الدعامات بسهولة الاستخدام، وعدم الحاجة إلى الحفر، وإمكانية إعادة التدوير، وهي حل عصري بديل للأساسات الخرسانية التقليدية.
لون :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)شهادة :
CE, TÜV, ISO9001, SGSمادة :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304منشأ المنتج :
Tianjin, Fujianميناء الشحن :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
وصف المنتج

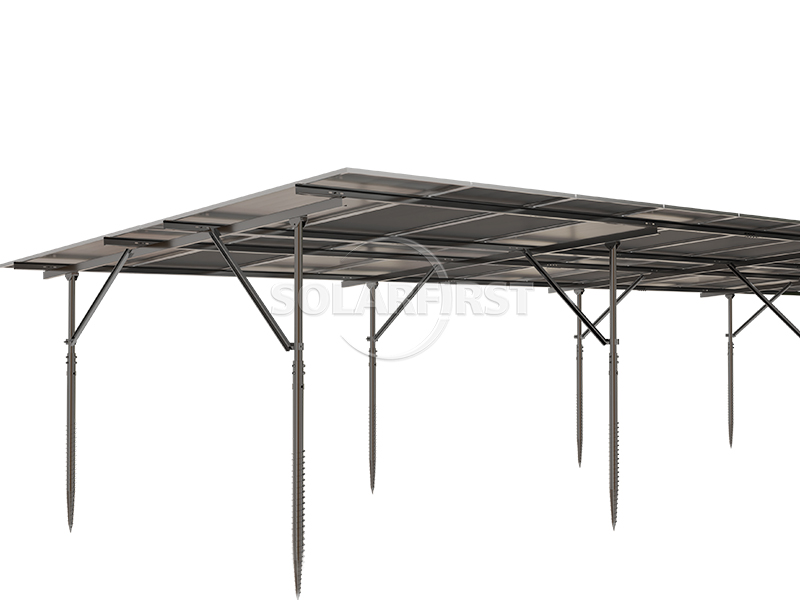

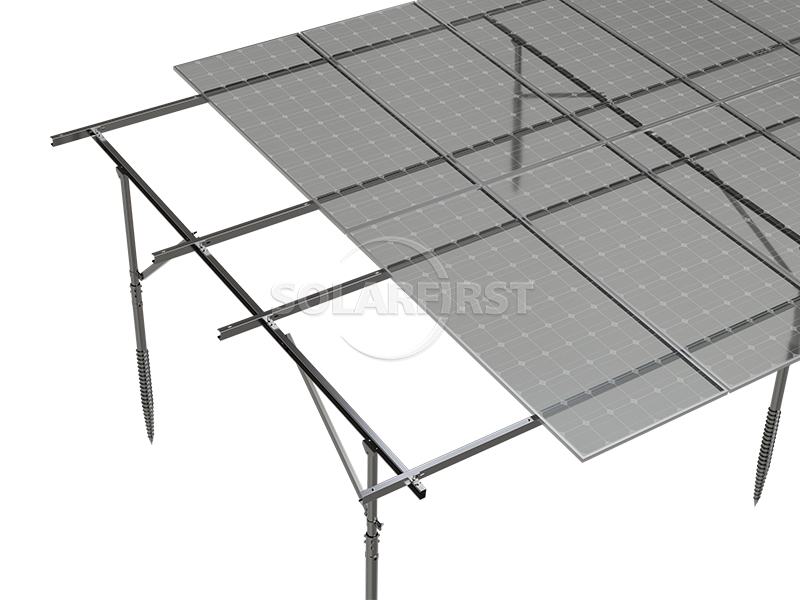

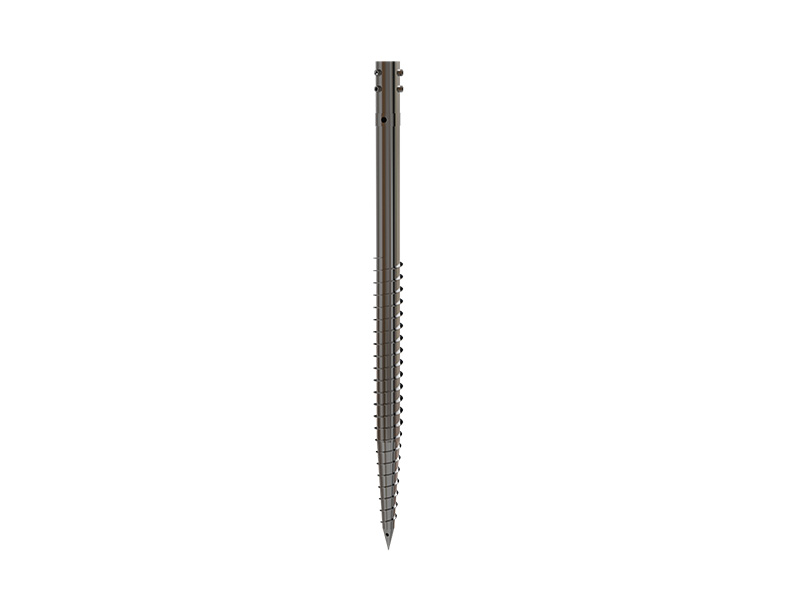

نظام دعم الألواح الكهروضوئية الأرضية المصنوع من الفولاذ الكربوني، والمزود بأساسات حلزونية، هو نظام دعم معدني بالكامل يعتمد على الفولاذ الكربوني (Q235B/Q355B). يتكون النظام بشكل أساسي من جزأين: ركائز حلزونية مدفونة تحت الأرض، وهيكل دعم فوق سطح الأرض. تتألف الركائز الحلزونية من رأس الركيزة، وجسم الركيزة الأنبوبي الفولاذي المزود بشفرات حلزونية، ووصلة علوية، تُثبّت جميعها في الأرض باستخدام آلات متخصصة، لتكون بمثابة الأساس الحامل لمصفوفة الألواح الكهروضوئية بأكملها.
لضمان عمر خدمة خارجي يزيد عن 25 عامًا، تخضع جميع مكونات الفولاذ الكربوني لعملية جلفنة بالغمس الساخن لحمايتها من التآكل، بمتوسط سماكة طلاء الزنك لا يقل عن 80 ميكرومتر. يوفر هذا النظام اتصالًا معدنيًا بالكامل من الأساس إلى الدعامة، ويتميز بسهولة الاستخدام الفوري، وعدم الحاجة إلى الحفر، وإمكانية إعادة التدوير، مما يجعله حلاً عصريًا بديلاً عن الأساسات الخرسانية التقليدية.

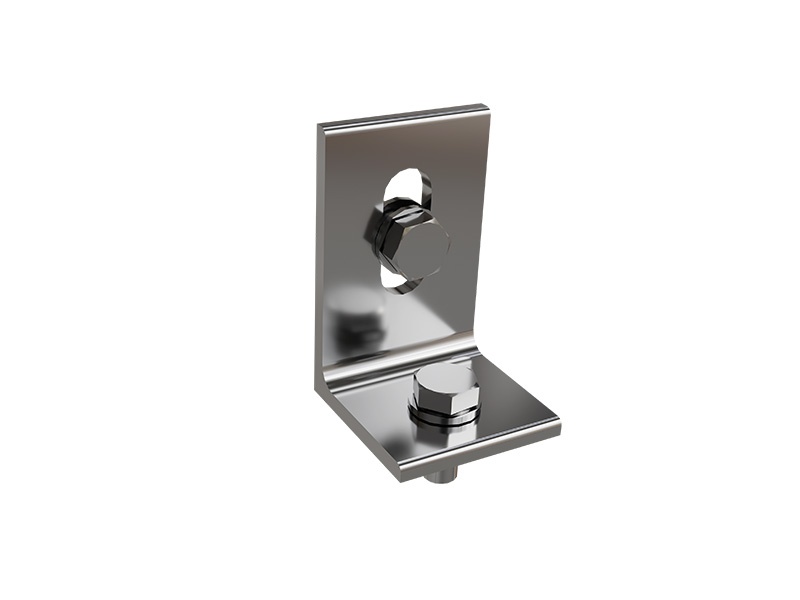

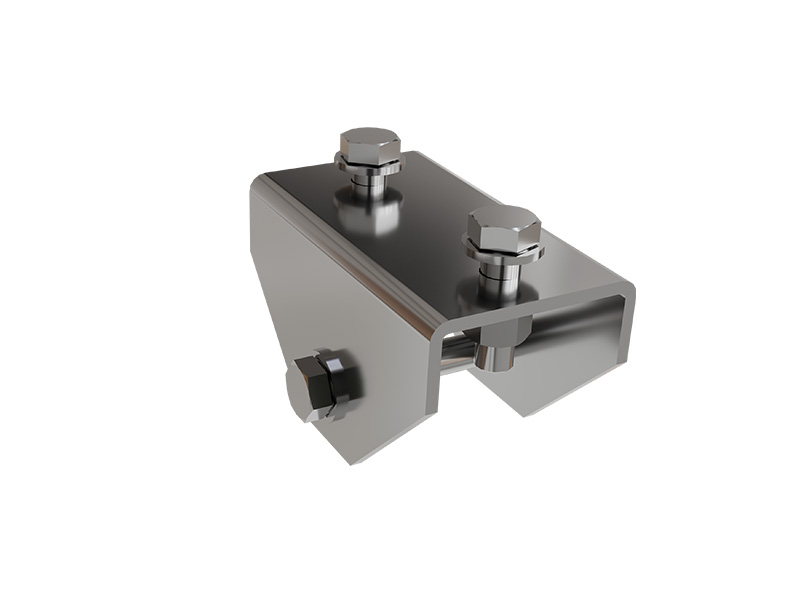

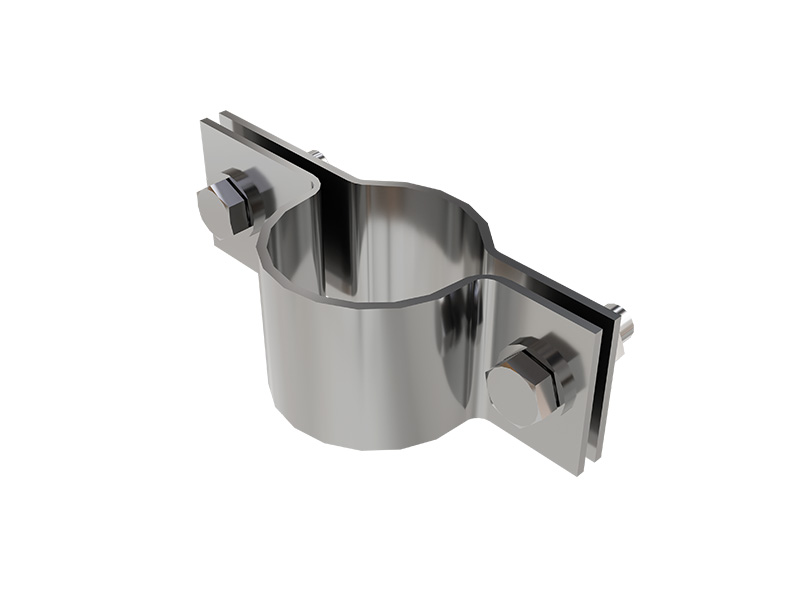

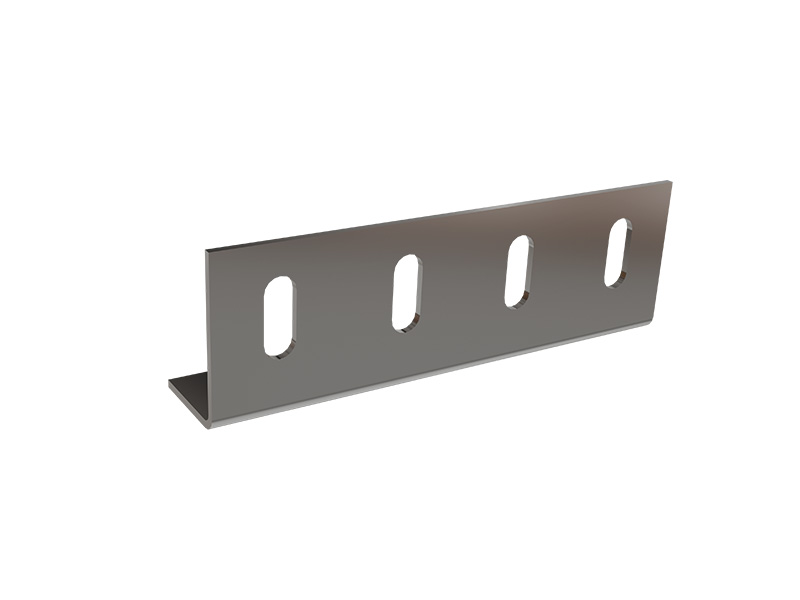

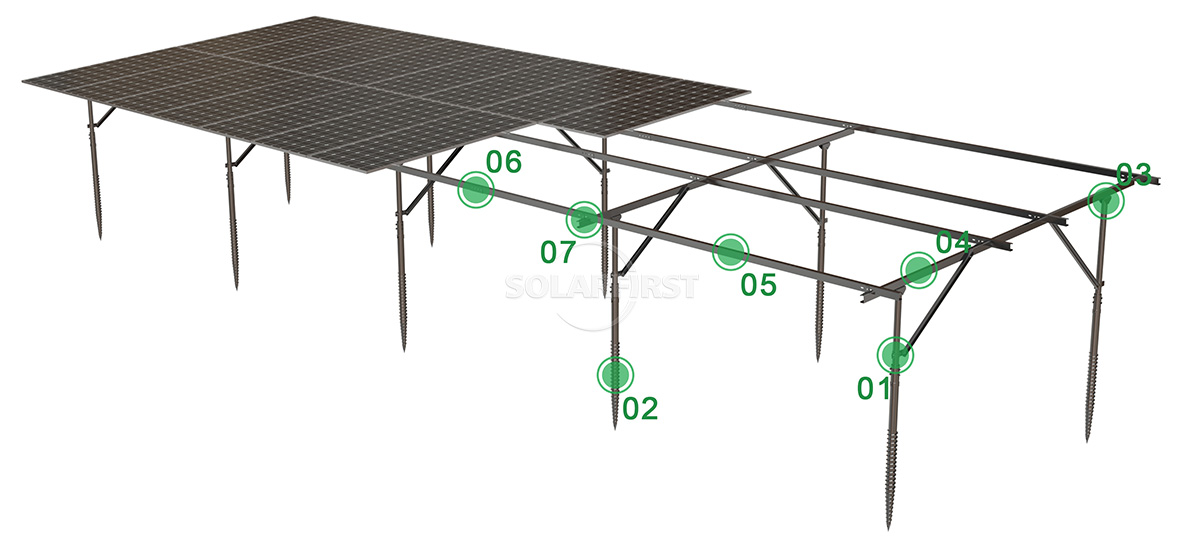

مكونات المنتج
ميزة
بالمقارنة مع الأساسات الخرسانية، توفر الركائز الحلزونية المصنوعة من الفولاذ الكربوني مزايا كبيرة، إذ تجمع بين الكفاءة العالية والملاءمة البيئية:
حدود
| تثبيت | أرضي |
| مؤسسة | ركائز لولبية/خرسانية |
| أحمال الرياح | تصل سرعتها إلى 60 متر/ثانية |
| حمولة الثلج | 1.4 كيلو نيوتن/م² |
| المعايير | GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
| مادة | ألومنيوم مؤكسد AL6005-T5، فولاذ مجلفن بالغمس الساخن، فولاذ مطلي مسبقًا بالزنك والألومنيوم والمغنيسيوم، فولاذ مقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |
السيناريوهات القابلة للتطبيق
أصبحت الأساسات الحلزونية المصنوعة من الفولاذ الكربوني الخيار السائد لمشاريع الطاقة الشمسية الكهروضوئية نظرًا لخصائصها الصديقة للبيئة والفعالة، وخاصة في السيناريوهات التالية:

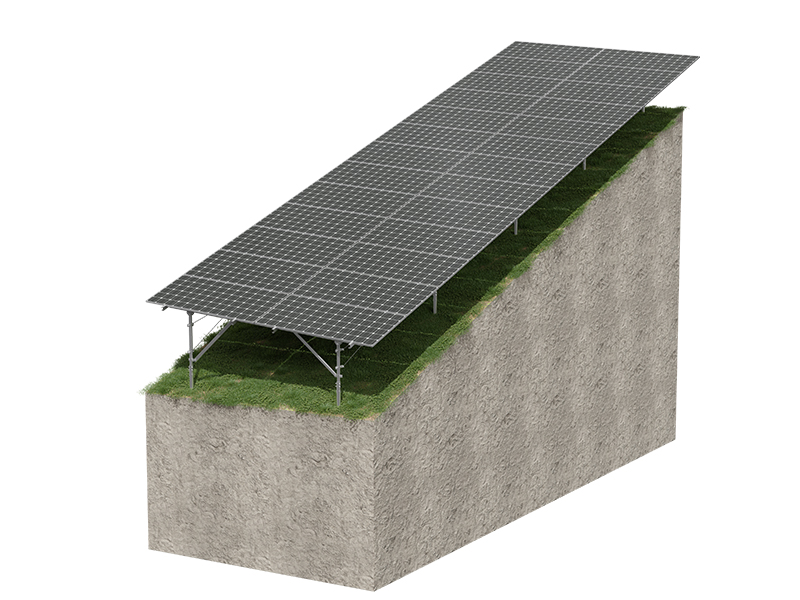

▶ محطات الطاقة الكهروضوئية واسعة النطاق، الأرضية والجبلية:
هذا هو سيناريو التطبيق الأساسي للأوتاد الحلزونية، القابلة للتكيف مع التضاريس المتموجة وتحقيق أقصى قدر من الحماية للتضاريس الأصلية.
▶ مشاريع تكميلية للطاقة الشمسية الزراعية وتربية الأحياء المائية بالطاقة الشمسية:
في المناطق الزراعية وتربية الأحياء المائية، يتسبب البناء في الحد الأدنى من الإزعاج للأراضي والمسطحات المائية، دون التأثير على أنشطة الإنتاج اليومية.
▶ المناطق الهشة بيئياً مثل الصحاري والمراعي والمسطحات المدية:
إن تقليل التأثير على البيئة الإيكولوجية يجعلها خيارًا مثاليًا لهذه المشاريع.
▶ مشاريع مؤقتة أو مشاريع نقل:
يمنحها الهيكل المعدني بالكامل وقابلية إعادة التدوير مزايا لا مثيل لها عند إيقاف تشغيل المشروع.
نوع التربة المناسب
تتميز الركائز الحلزونية المصنوعة من الفولاذ الكربوني بقدرة جيدة على التكيف مع معظم الظروف الجيولوجية، وتتفوق بشكل خاص في أنواع التربة التالية:
القيود الجيولوجية التي يجب مراعاتها
على الرغم من قابليتها للتطبيق على نطاق واسع، فإن الظروف الجيولوجية التالية تحد من استخدامها المباشر وتتطلب عناية خاصة:
▶ الأساسات شديدة التآكل (مناطق ذات ملوحة عالية أو تلوث صناعي):
قد لا يكون الجلفنة بالغمس الساخن القياسية كافية لمقاومة التآكل على المدى الطويل. يجب اعتماد حلول خاصة مضادة للتآكل (مثل طلاء الزنك والألومنيوم والمغنيسيوم أو التغليف الخارجي بالخرسانة)؛ وإلا، فهناك خطر كبير لحدوث انهيار هيكلي.
▶ أساسات صخرية متأثرة بالتجوية بشكل متوسط أو شديد:
يصعب تثبيت الركائز الحلزونية مباشرة في الصخور الصلبة والسليمة. وعادة ما يتطلب الأمر حفرًا مسبقًا، يليه حقن الملاط والتثبيت، مما يزيد من تعقيد العملية وتكلفتها.
▶ طبقات من الرمال المتحركة النقية أو طبقات من الطمي الرخو ذي المحتوى المائي العالي:
في طبقات التربة شديدة السيولة، لا تستطيع الشفرات الحلزونية تحقيق تثبيت فعال للتربة، مما يؤدي إلى ضعف شديد في قدرة تحمل الركائز. يُمنع استخدامها مباشرةً منعاً باتاً.
▶ طبقات تحتوي على حصى كبيرة أو حصى صغيرة أو عوائق تحت الأرض:
يمكن أن يتسبب هذا في انحراف شديد أو انحشار للركيزة أثناء عملية التثبيت بالبراغي، مما يجعل من المستحيل ضمان استقامة الركيزة وقدرة تحملها التصميمية.
ملخص
تمثل دعامات الألواح الكهروضوئية الأرضية المصنوعة من الفولاذ الكربوني، والمزودة بأساسات حلزونية، التوجه المستقبلي لهندسة أساسات محطات الطاقة الكهروضوئية الحديثة، لما تتميز به من كفاءة عالية، واقتصادية، وحماية للبيئة، وموثوقية. وبفضل استخدام أسلوب بناء متطور يعتمد على "التصنيع المسبق في المصنع والتركيب في الموقع"، يحل هذا الأسلوب محل نموذج الأساسات الخرسانية التقليدي الذي يعتمد على "الحفر في الموقع، وصب القوالب، والمعالجة طويلة الأمد"، مما يوفر ضمانًا قويًا لسرعة بناء محطات الطاقة الكهروضوئية واستقرار تشغيلها على المدى الطويل.

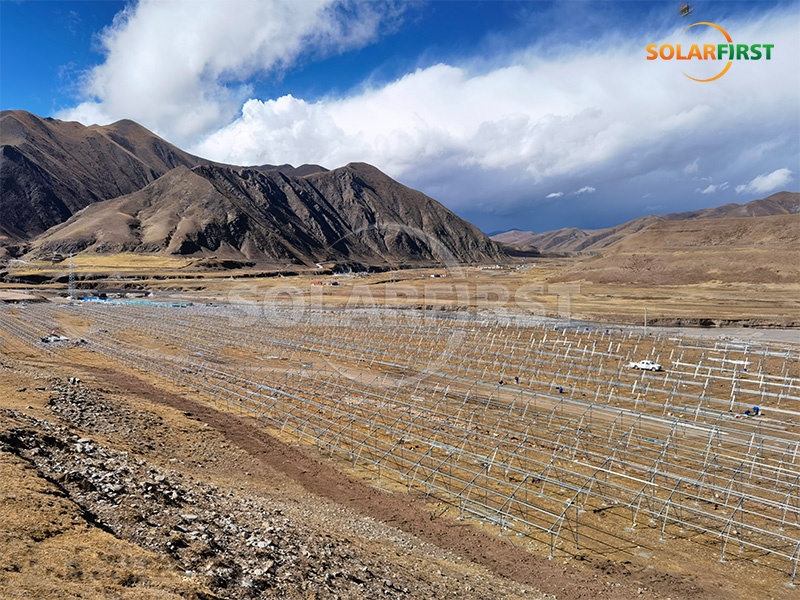

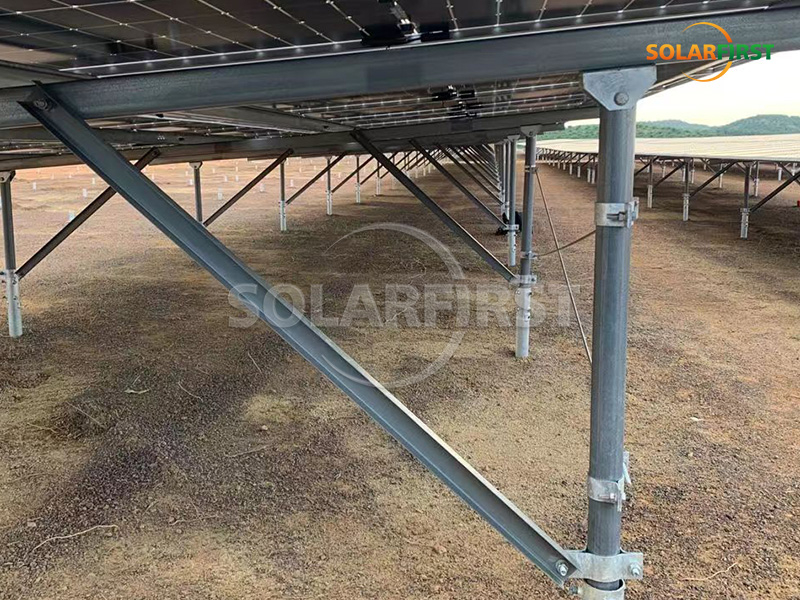

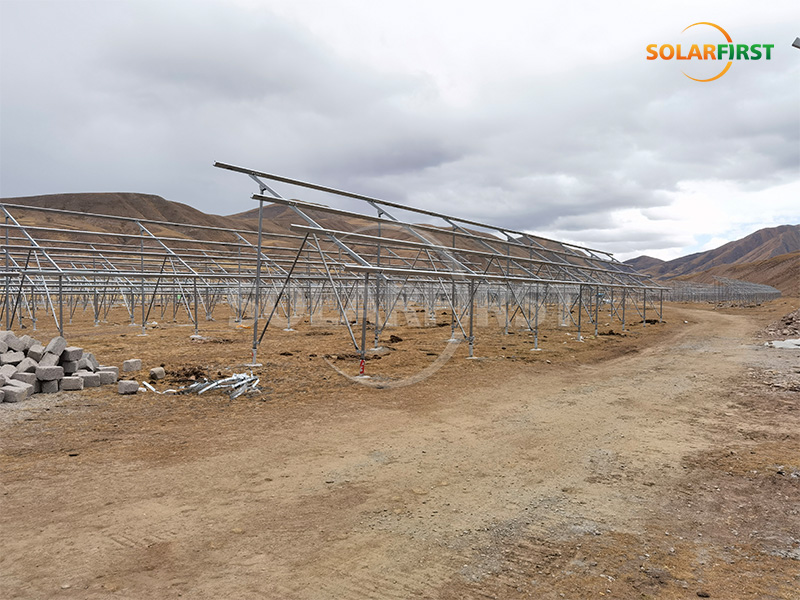

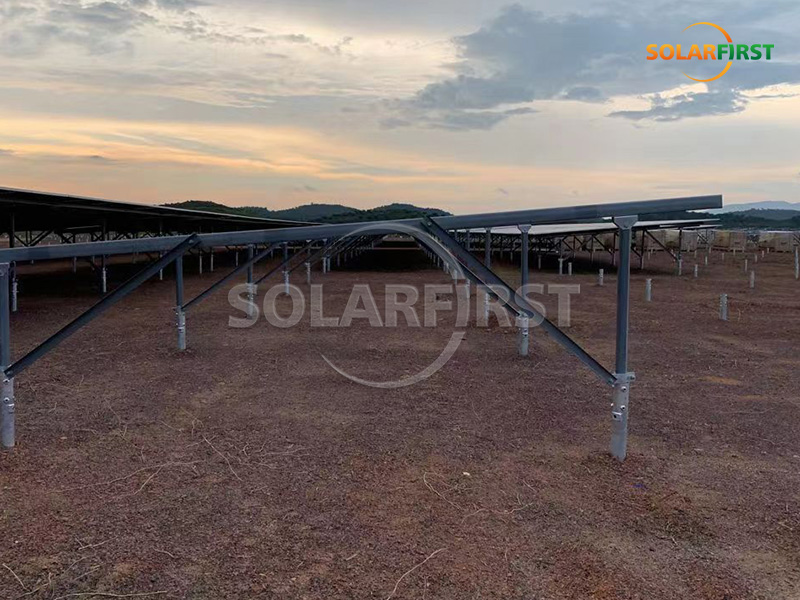

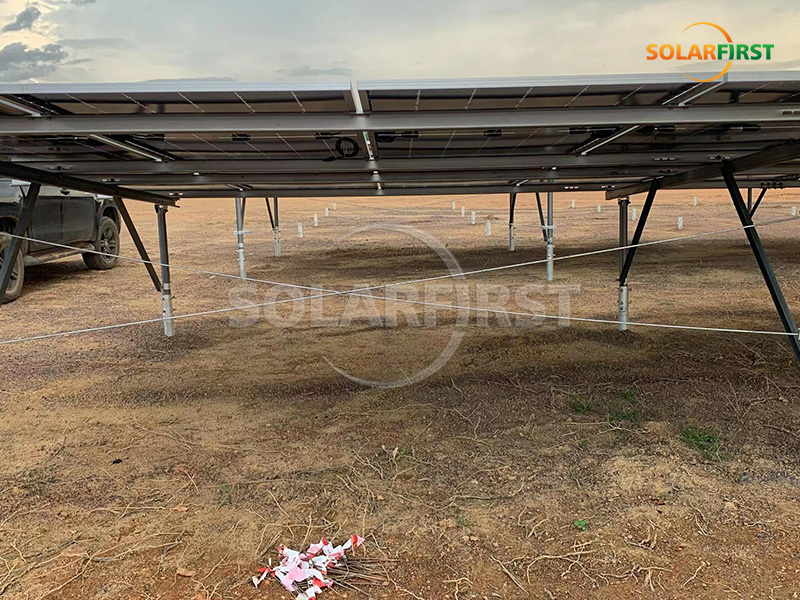

مرجع مشروع الطاقة الشمسية أولاً
نقاط معرفية ذات صلة
دعامات أرضية من الفولاذ الكربوني للخلايا الكهروضوئية - أساسات حلزونية أرضية: المادة الأساسية هي الفولاذ الكربوني Q235B/Q355B. تتكون من ركائز أرضية حلزونية (تشمل رؤوس الركائز، وأنابيب فولاذية ذات شفرات حلزونية، وموصلات علوية) مدفونة تحت الأرض، وهيكل الدعم الأرضي فوق سطح الأرض. يتم تركيبها ميكانيكيًا عن طريق التثبيت اللولبي في التربة لتكون بمثابة الأساس الحامل لمصفوفة الخلايا الكهروضوئية. جميع المكونات معالجة بالجلفنة بالغمس الساخن (بمتوسط سمك طبقة جلفنة ≥ 80 ميكرومتر)، مما يحقق اتصالًا معدنيًا كاملًا. تتميز هذه الدعامات بسهولة الاستخدام، وعدم الحاجة إلى الحفر، وإمكانية إعادة التدوير، وهي حل عصري بديل للأساسات الخرسانية التقليدية.
اقرأ المزيد

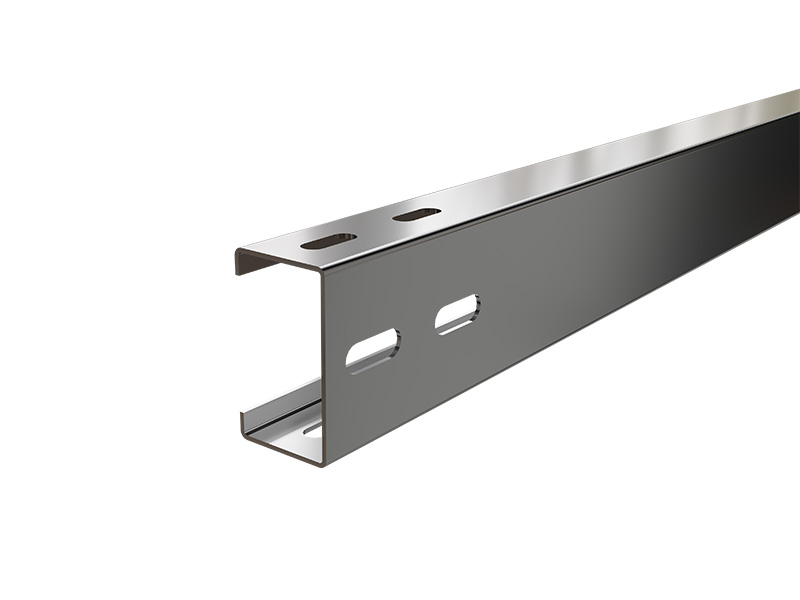

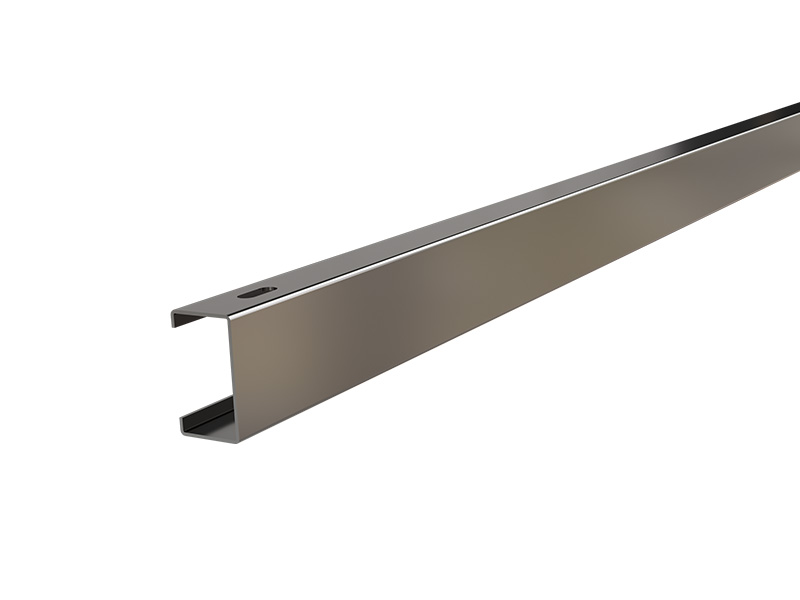

يُعد الفولاذ المنحني للداخل على شكل حرف C عنصرًا أساسيًا لتحمل الأحمال في أنظمة دعم الخلايا الكهروضوئية الأرضية، وهو نوع من الفولاذ الرقيق الجدران المشكل على البارد. يتميز مقطعه العرضي بشكل حرف C، مع حواف منحنية للداخل على كلا الجانبين وأضلاع تقوية، ولذلك يُعرف أيضًا باسم "مدادة الخلايا الكهروضوئية على شكل حرف C".
