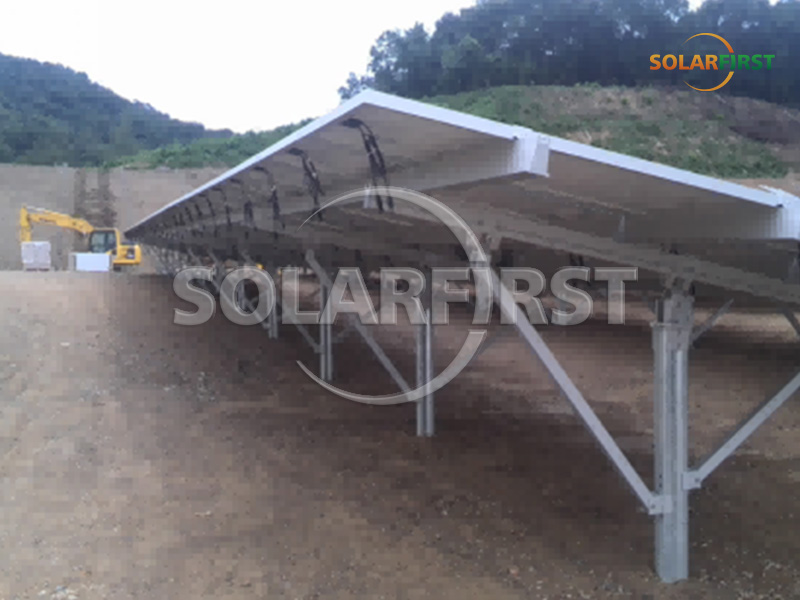

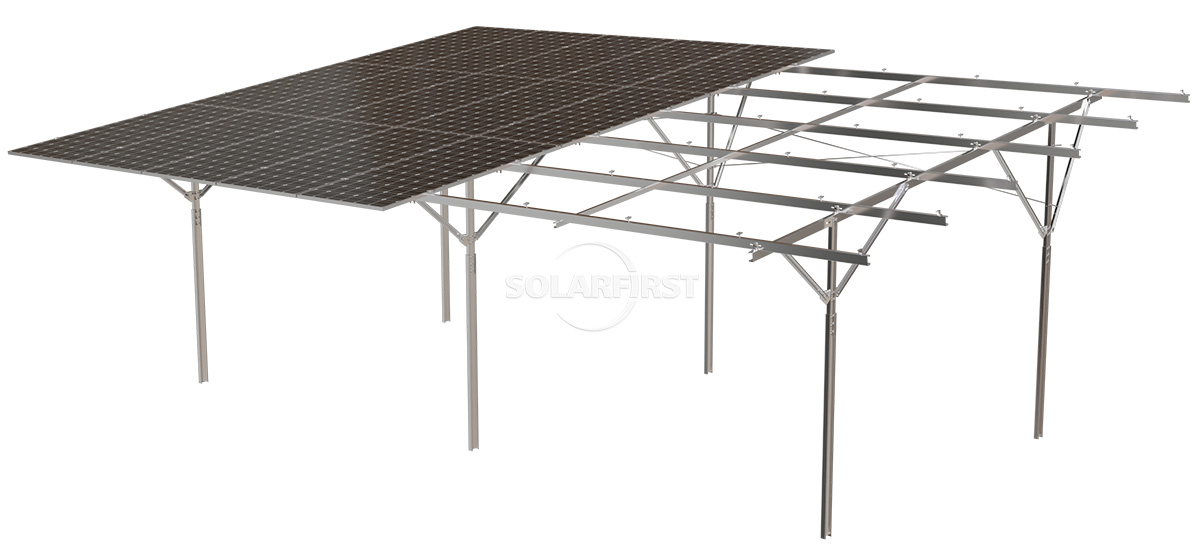

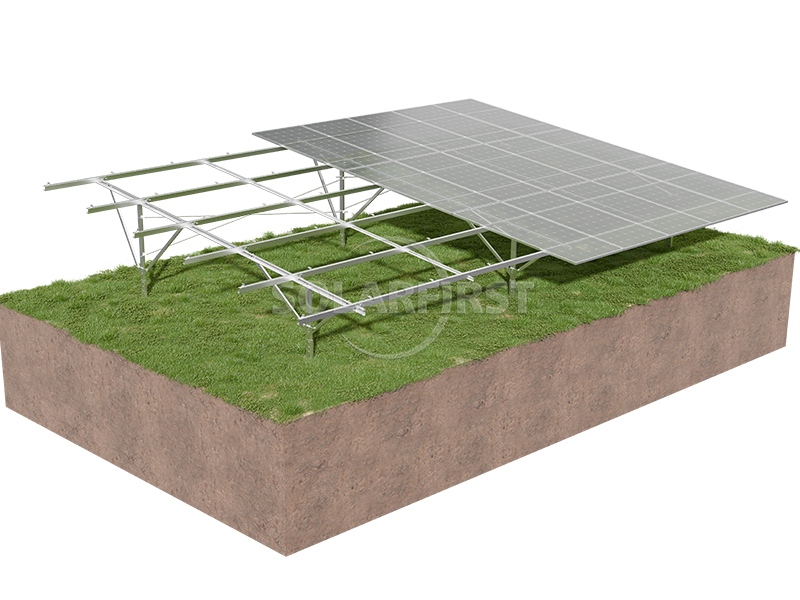

حامل شمسي أرضي بتقنية الركائز المدكوكة - فولاذ كربوني

استنادًا إلى الاختلافات في نوع الأساس والتصميم الهيكلي، يمكن تصنيف أنظمة الركائز الكهروضوئية المثبتة على الأرض إلى الأنواع الرئيسية التالية:

▪ نظام الركائز الحلزونية:

يستخدم هذا النظام ركائز أنبوبية فولاذية مزودة بشفرات حلزونية، تُغرس في التربة باستخدام آلات متخصصة. لا يتطلب الأمر أي اهتزاز أو طرق، مما يقلل من اضطراب التربة إلى أدنى حد. يُناسب هذا النظام الصحاري والمراعي والمسطحات الطينية والتربة الصقيعية وصحراء جوبي، وهو مناسب بشكل خاص للتربة الجافة والصلبة (التربة الصخرية، والتربة الصقيعية، والتربة الحصوية، وغيرها). تتميز الركائز الحلزونية بإمكانية إعادة استخدامها، مما يجعلها صديقة للبيئة.

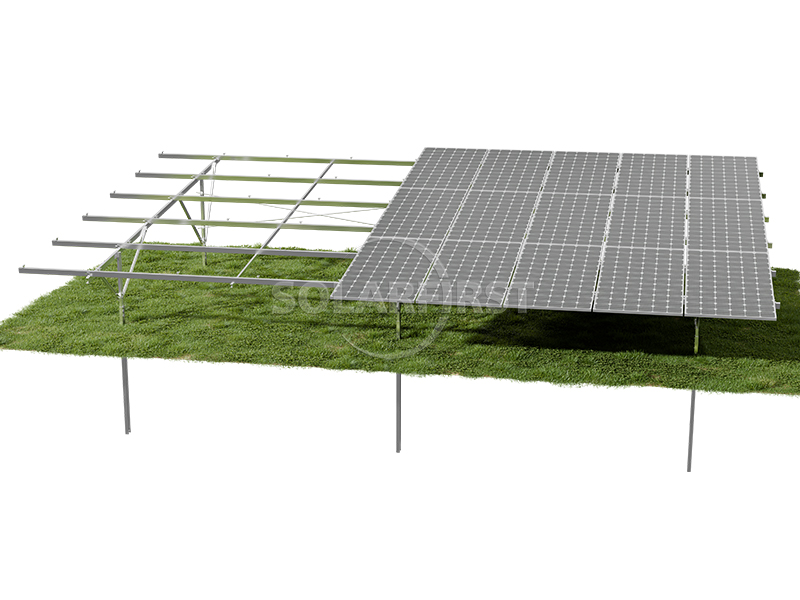

▪ نظام الركائز الفولاذية أحادية العمود:

يعتمد هذا النظام على ركيزة فولاذية مجلفنة واحدة كأساس له. يساهم تصميمه البسيط ذو العمود الواحد في تقليل وقت الدق بشكل ملحوظ وتحسين كفاءة بناء الأساسات. وهو مناسب للأراضي غير المستوية، حيث يمكن تعديل ارتفاع الدعامة وفقًا لتضاريس الأرض، مما يوفر مزايا اقتصادية كبيرة للمشاريع الضخمة.

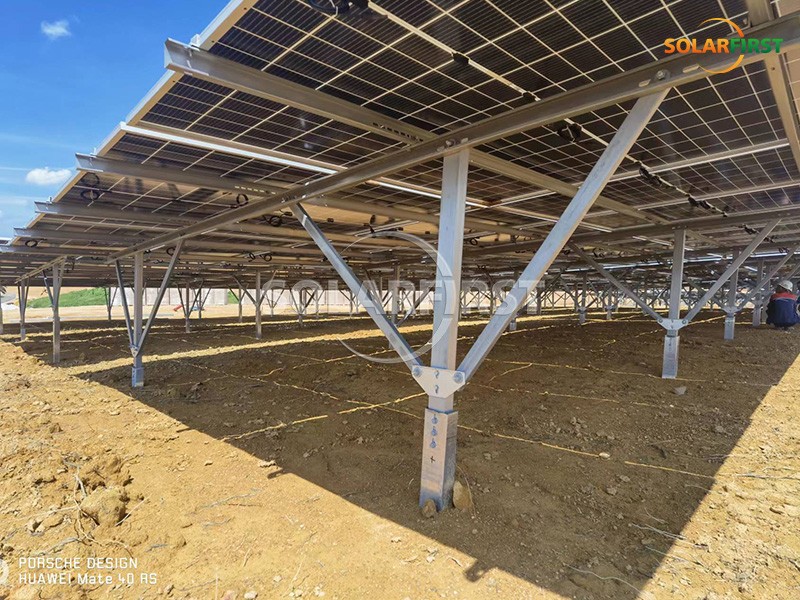

▪ نظام الركائز الفولاذية ذات العمودين:

يتميز هذا النظام بهيكل ذي عمودين، حيث يمكن لرأسه الدوران بزوايا واسعة في ثلاثة اتجاهات. وهو مناسب للتضاريس المعقدة كالمنحدرات والأسطح المتموجة. يوفر تصميم العمودين ثباتًا هيكليًا أعلى ومقاومة أكبر للأحمال الجانبية، مما يجعله مناسبًا بشكل خاص للمناطق ذات أحمال الرياح العالية. نظام ركائز الأنابيب الخرسانية مسبقة الصب (ركائز PHC): يستخدم هذا النظام ركائز أنابيب خرسانية عالية المقاومة مسبقة الإجهاد، تُغرس في التربة، مع وجود صفيحة فولاذية أو براغي مثبتة مسبقًا في الأعلى للربط بالدعامة العلوية. وهو مناسب للمناطق ذات متطلبات الخلوص العالي، والمناطق المعرضة للفيضانات، والمسطحات المدية، والتربة الرخوة. يمكن تصنيع أساسات ركائز الخرسانة مسبقة الصب بكميات كبيرة في المصانع، مما يضمن جودة ثابتة وموثوقة.

▪ نظام الركائز بالضغط الساكن:

يستخدم هذا النظام جهاز دقّ ركائز هيدروليكي يعمل بالضغط الساكن لغرس الركائز مسبقة الصب (غالباً ركائز أنابيب خرسانية مسبقة الصب أو ركائز فولاذية) في التربة. يتميز النظام بانخفاض مستوى الضوضاء أثناء الإنشاء وانعدام الاهتزازات. وهو مناسب بشكل خاص للمناطق الحساسة للضوضاء والاهتزازات، مثل ضواحي المدن، كما أنه قابل للتطبيق على طبقات التربة ذات القدرة العالية على التحمل.

▶ مسح جيولوجي هام في الموقع:

يجب إجراء مسح جيولوجي احترافي قبل البدء بالبناء لتحديد نوع التربة وقدرتها على التحمل (≥120 كيلو باسكال في الحالات النموذجية). يُعدّ التحقيق الجيوتقني شرطًا أساسيًا لاختيار نوع الركائز المناسب وتحديد عمق الدق؛ ويُمنع منعًا باتًا البناء العشوائي القائم على الخبرة.

▶ تخطيط دقيق لوضع الأكوام:

قبل البدء بعملية دق الركائز، يجب أخذ القياسات وفقًا للرسومات التصميمية لتحديد الإحداثيات الدقيقة لكل موقع ركيزة. ويمكن استخدام طريقة تحديد المواقع باستخدام حبل سلكي للتحكم بدقة في انحرافات مواقع الركائز، مما يضمن أن تباعد الركائز وارتفاعها في جميع أنحاء الموقع يفي بمتطلبات التصميم.

▶ اختيار أسلوب البناء والتحكم في العملية:

يُفضل دقّ الركائز الحلزونية باستخدام الحفر الدوراني؛ ويُمنع منعًا باتًا استخدام المطرقة لتجنب إتلاف الشفرات الحلزونية. أما الركائز الفولاذية والخرسانية مسبقة الصب، فيُفضل دقّها باستخدام مطرقة اهتزازية هيدروليكية من نوع المشبك، أو يمكن استخدام المطرقة العادية. يجب التحكم بدقة في عمق دقّ الركائز وفقًا للقيمة التصميمية؛ ويُعدّ التحكم في ارتفاع الركائز وانحراف موضعها من العناصر الأساسية لمراقبة جودة الإنشاء.

▶ معالجة خاصة لأعمال البناء في فصل الشتاء/موسم الأمطار:

أثناء أعمال البناء الشتوية، يجب تعديل عمق أساسات الركائز وفقًا لعمق الصقيع. في المناطق ذات مستويات المياه الجوفية المرتفعة، يُفضل استخدام أساسات الركائز المدفوعة على أساسات الركائز الخرسانية المصبوبة في الموقع (إذ يصعب إنشاء الأخيرة وصيانتها في فصل الشتاء).

▶ الحماية من التآكل:

يجب الحرص على عدم إتلاف طبقة الجلفنة بالغمس الساخن المقاومة للتآكل أثناء تركيب السقالات. في المناطق ذات التربة شديدة التآكل، يلزم اتخاذ تدابير إضافية لمقاومة التآكل (مثل زيادة سماكة الجلفنة أو استخدام طلاء إيبوكسي)؛ ولا يُنصح باستخدام ركائز الصلب المجلفنة بالغمس الساخن التقليدية مباشرةً.

▶ التحكم في دقة التركيب:

أثناء التركيب، تأكد من أن استقامة الأعمدة (انحراف رأسي ≤ 1 مم)، واستقامة العوارض، وزاوية ميل نظام السقالات الكلية تتوافق مع متطلبات التصميم. يجب ألا يتجاوز الانحراف الأفقي على طول الهيكل من الشرق إلى الغرب (عند نفس الارتفاع) 10 مم. يجب أن يتوافق قبول تركيب السقالات الثابتة مع الأحكام ذات الصلة من "معيار قبول جودة بناء الهياكل الفولاذية" GB 50205.

▶ التحقق من التحميل:

في المناطق ذات الأحمال العالية من الرياح والثلوج، يلزم التحقق من التصميم الإنشائي من قبل متخصص. يجب حساب أحمال الرياح والثلوج باستخدام قيم ذات فترة تكرار تبلغ 25 عامًا. يجب أن يكون معامل الشكل لحمل الرياح على الأساس ±1.3.

▶ التحقق من صحة ركائز الاختبار:

قبل البدء الرسمي في البناء، يوصى بإجراء اختبار التحقق من الركائز لاختبار قدرة تحمل الركائز الفردية (بما في ذلك قدرة تحمل الضغط والشد والتحمل الأفقي) للتحقق من منطقية وموثوقية التصميم.

▶ حماية الموقع وإعادة تأهيل البيئة:

بعد اكتمال أعمال البناء، يجب تفكيك مرافق البناء المؤقتة وتنظيفها على الفور، كما يجب استعادة البيئة السطحية المتضررة لتقليل الضرر الذي يلحق بالبيئة الإيكولوجية للموقع.
