تُعدّ الأسقف المقاومة للماء والمزودة بأنظمة الطاقة الشمسية الكهروضوئية المدمجة في المباني منتجًا هامًا في هذا المجال. وفي إطار أهداف خفض الانبعاثات الكربونية، يقود قطاع البناء، باعتباره أحد المصادر الرئيسية لانبعاثات الكربون، عملية تحوّل هيكل الطاقة. وتُحدث هذه الأسقف ثورةً في نموذج "المبنى + تركيب أنظمة الطاقة الشمسية الكهروضوئية لاحقًا"، إذ تستخدم وحدات توليد الطاقة الشمسية مباشرةً كجزء من غلاف المبنى، لتحل محل ألواح أو بلاط الأسقف المعدنية التقليدية، مما يُمكّن السقف نفسه من أداء وظيفتي توليد الطاقة والواجهة الخارجية.
وصف المنتج
تُعدّ أسطح BIPV (الخلايا الكهروضوئية المدمجة في المباني) نظامًا متكاملًا للأسقف، يقوم أساسًا على استخدام وحدات الخلايا الكهروضوئية كوحدات لتوليد الطاقة وطبقات عازلة للماء في آنٍ واحد. وعلى عكس أسطح BAPV (الخلايا الكهروضوئية المتوازنة) التقليدية، حيث تُركّب الألواح الكهروضوئية بشكل منفصل فوق أسطح من الفولاذ المموج، فإن أسطح BIPV تجمع هيكليًا بين الألواح الكهروضوئية وقنوات التصريف والعوارض الداعمة في وحدة واحدة، لتُشكّل وحدة سقف مُسبقة الصنع يُمكن تركيبها مباشرةً على العوارض.

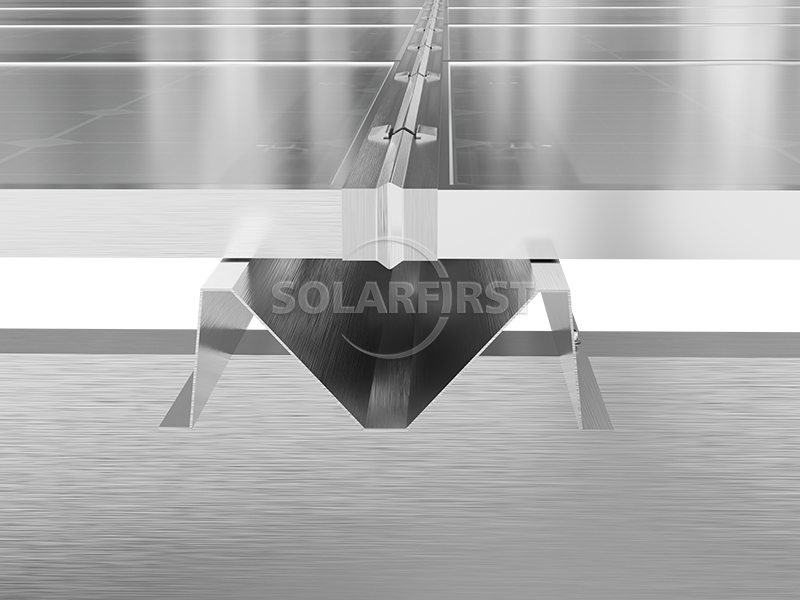

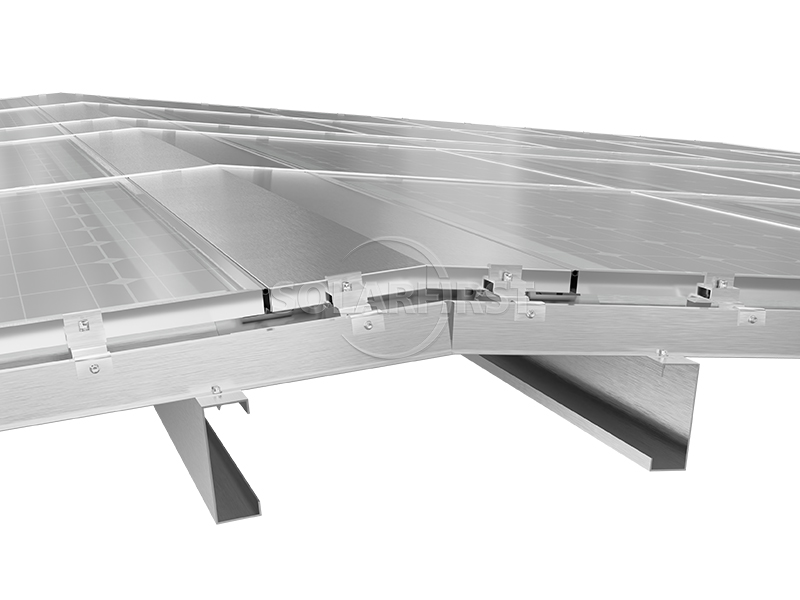

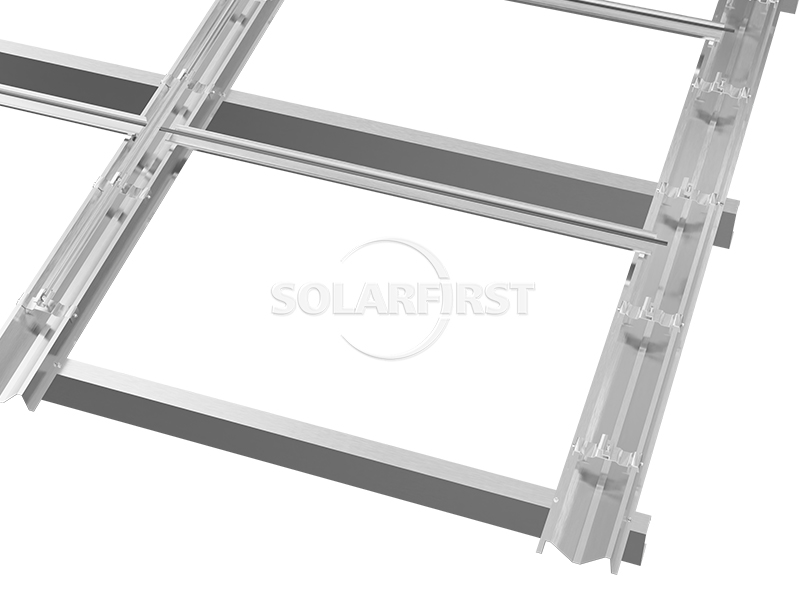

يتكون النظام عادةً من هيكل تصريف شبكي يتألف من قنوات تصريف رئيسية طولية وقنوات تصريف ثانوية عرضية. تغطي الألواح الكهروضوئية هذه القنوات، حيث يتدفق ماء المطر عبر سطحها إلى القنوات قبل تجميعه وتصريفه في مزاريب السقف. تستخدم بعض المنتجات بنية إحكام إغلاق بزاوية 360 درجة أو عملية ضغط متواصلة سلسة لتقليل احتمالية التسرب عند الوصلات. غالبًا ما تستخدم الوحدات الكهروضوئية تصميمًا مزدوج الزجاج (زجاج مقسّى بسماكة 2 مم + طبقة خلفية زجاجية بسماكة 2 مم)، وهو هيكل زجاجي مزدوج يوازن بين نفاذية الضوء وقدرة تحمل الأحمال ومقاومة الحريق. تضيف بعض المنتجات إطارًا من سبائك الألومنيوم إلى الجانب القصير لتعزيز إحكام إغلاق التداخل، بينما يتم تصريف المياه من خلال تداخلات رأسية على الجانب الطويل. يتم توصيل النظام بأكمله بهيكل المبنى الرئيسي عبر دعامات أو مشابك، ويمكن تكييفه مع أشكال أسطح مختلفة مثل الهياكل الفولاذية والخرسانية.

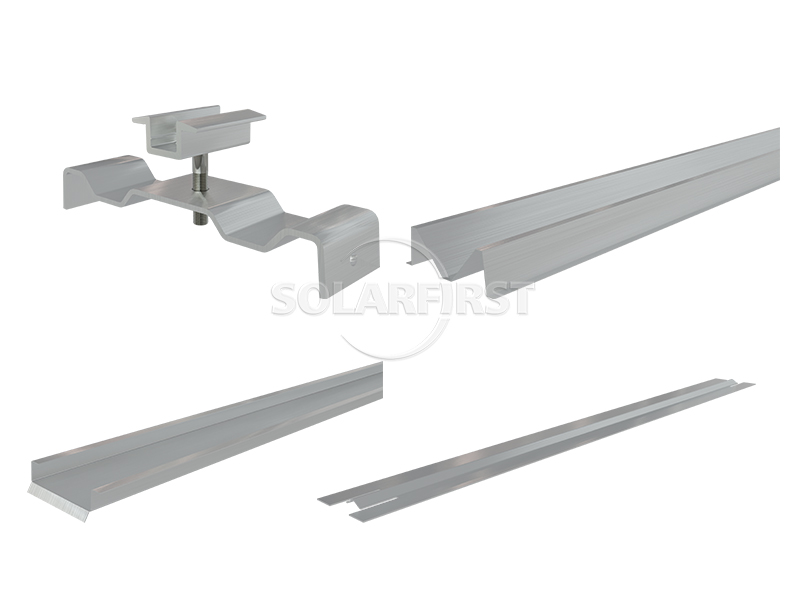

مكونات المنتج
ميزة
▶ أداء العزل المائي:
تُعطي أسطح BIPV المقاومة للماء الأولوية لتصريف المياه كاستراتيجية أساسية للعزل المائي. يعمل نظام تصريف متدرج ونظام قنوات مائية على توجيه مياه الأمطار بفعالية، مما يمنع تراكمها وتسربها. تُشكل القنوات الرأسية والأفقية شبكة تصريف متكاملة، مما يقلل من خطر التسرب من الناحية الإنشائية. تستخدم بعض المنتجات هيكلًا محكم الإغلاق بزاوية 360 درجة وتصميمًا متصلًا بدون تداخل رأسي، مما يقلل من خطر التسرب بشكل أكبر. كما تعتمد بعض الحلول مفهوم تصميم "التصريف الخارجي والتجريف الداخلي"، حيث تُخصص قنوات تصريف خارج طبقة العزل لتوفير طبقات حماية متعددة.
▶ مقاومة الحريق:
يعتمد النظام بشكل أساسي على مواد غير قابلة للاحتراق أو مقاومة للهب. سطح وحدة الخلايا الكهروضوئية مصنوع من الزجاج المقسى، أما الجزء السفلي فهو مصنوع من صفيحة فولاذية مطلية بالألومنيوم والزنك أو دعامة زجاجية، مما يحقق تصنيفًا عامًا لمقاومة الحريق من الفئة A أو A2. كما أن بعض الأنظمة مزودة بأجهزة إيقاف تشغيل تلقائية قادرة على فصل الدائرة الكهربائية بسرعة في الحالات غير الطبيعية، مما يعزز السلامة بشكل أكبر.
▶ مقاومة الرياح وقدرة تحمل الأحمال:

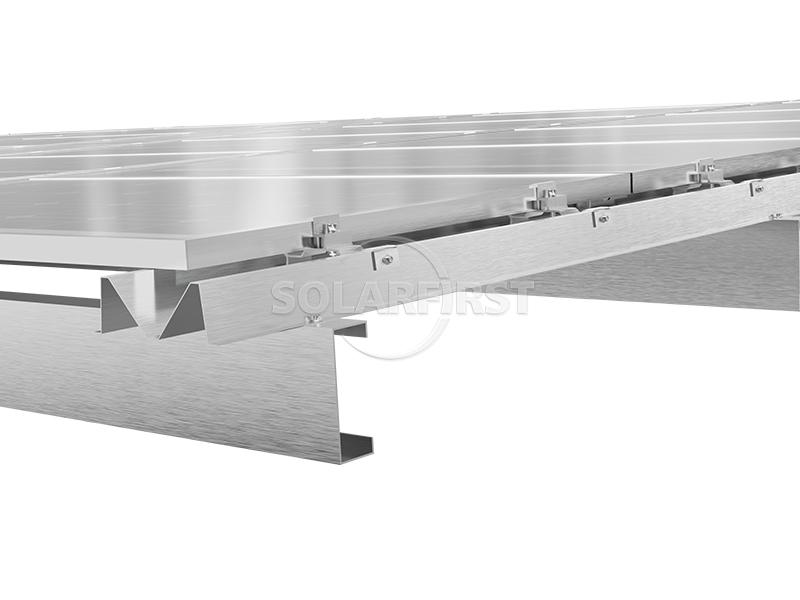

باستخدام تقنيات الربط اللاصق الهيكلي أو التثبيت بالأقواس، تُدمج وحدات الطاقة الشمسية مع هيكل المبنى لتشكيل وحدة متكاملة مستقرة، مما يوفر مقاومة فائقة للرياح مقارنةً بحلول الطاقة الشمسية التقليدية المثبتة بالمسامير. بعض هذه المنتجات قادرة على تحمل رياح تصل قوتها إلى مستوى 17 في الأعاصير. تتجاوز قدرة تحمل الأحمال الأمامية 8.1 كيلو باسكال، مما يجعلها قادرة على تحمل الظروف الجوية القاسية مثل البَرَد.
▶ كفاءة توليد الطاقة والقدرة المركبة:
تستخدم الوحدات عادةً تقنيات خلايا عالية الكفاءة مثل خلايا TOPCon من النوع N أو HPBC، بكفاءة تحويل تتراوح بين 21% و22%. وبفضل سهولة الوصول إليها، لا تتطلب هذه الوحدات أي صيانة على السطح، مما يزيد من السعة المركبة بنسبة تتراوح بين 10% و30% تقريبًا لنفس المساحة. تتميز بعض المنتجات بتصميم بدون إطار للحد من تدهور الطاقة الناتج عن تراكم الغبار، مما يعزز فوائد توليد الطاقة على المدى الطويل.
▶ تحسين أحمال المباني:
بالمقارنة مع الحلول المنفصلة المتمثلة في "سقف معدني تقليدي بالإضافة إلى ألواح شمسية إضافية"، تُقلل أنظمة الخلايا الكهروضوئية المدمجة في المباني (BIPV) من الحمل الحراري للمبنى من خلال تصميمها المتكامل. يبلغ وزن الوحدة الواحدة في بعض المنتجات حوالي 30% من وزن بلاط الأسقف التقليدي. ووفقًا لبيانات القطاع، يُمكن للنظام ككل أن يُقلل الحمل الحراري للمبنى بنسبة 35% تقريبًا (تستند هذه البيانات إلى نتائج اختبارات نماذج منتجات محددة؛ ويختلف الانخفاض الفعلي باختلاف هيكل السقف ونوع المنتج المُختار).
▶ سهولة التركيب والصيانة:
يُسهم التصميم الجاهز وأبعاد الوحدات المعيارية في رفع كفاءة البناء في الموقع. وتعتمد بعض الأنظمة تصميمًا معياريًا قابلًا للتفكيك، مما يُسهّل استبدال المكونات الفردية لاحقًا. كما يُتيح تصميم الألواح القابلة للمشي لفريق الصيانة إجراء عمليات الفحص والتنظيف على السطح دون الحاجة إلى إنشاء مسارات وصول إضافية للصيانة.
حدود
| النوع الأساسي | PHC/الركائز المصبوبة في الموقع |
| مصفوفة الوحدات النمطية | منظر طبيعي/صورة شخصية |
| تثبيت الوحدة | مسامير/مشابك |
| زاوية | ≤20° (قابلة للتخصيص) |
| درجة حرارة البيئة | -20 درجة مئوية - 60 درجة مئوية |
| مادة | Q235B/Q355B/Q420/إلخ. |
| ستيل ستراند | أسلاك فولاذية مجلفنة مسبقة الإجهاد عالية القوة ومنخفضة الاسترخاء |
| جهاز أنيراج | مرساة ضغط / مرساة مشبك (مع جهاز قفل) |
| طلاء | مثبت مجلفن >45 ميكرومتر؛ هيكل مجلفن >65 ميكرومتر؛ الزنك والألومنيوم والمغنيسيوم مزدوج الجوانب، الوزن >275 جم/م؛ وزن طبقة الزنك لكل وحدة مساحة من سلك الفولاذ: 190 جم/م ~ 350 جم/م. |
السيناريوهات القابلة للتطبيق
▶ المصانع الصناعية والتجارية
تتميز أسطح المصانع الصناعية بمساحاتها الواسعة وانحداراتها المناسبة، مما يجعلها الوجهة الرئيسية لتطبيق أنظمة العزل المائي للأسقف المدمجة في المباني (BIPV). وهي مناسبة بشكل خاص لمشاريع تجديد مباني المصانع القائمة التي تعاني من مشاكل مثل تقادم الأسطح، والتسربات، وتآكل بلاط الصلب الملون. ويمكن إنجاز تجديد الأسطح وتركيب الألواح الكهروضوئية في آن واحد. أما بالنسبة للصناعات الحساسة لبيئة الإنتاج، مثل صناعات النسيج والإلكترونيات والتصنيع الدقيق، فإن أنظمة BIPV تُحسّن خصائص العزل المائي والحراري للأسطح، بالإضافة إلى توليد الكهرباء.
▶ مركز التخزين والخدمات اللوجستية
تتطلب مباني المستودعات معايير عالية للعزل المائي والاستقرار الهيكلي. يمكن لنظام الخلايا الكهروضوئية المدمجة في المباني أن يحل محل بلاط الصلب الملون التقليدي مباشرةً، ويؤدي وظائف توليد الطاقة والعزل المائي وتحمل الأحمال، مما يقلل من الحاجة إلى الصيانة الدورية.
▶ المباني العامة ومرافق النقل
وهو مناسب لتجديد أسطح المباني العامة الكبيرة أو مشاريع البناء الجديدة مثل المحطات والمطارات والملاعب والمدارس وما إلى ذلك. ويمكن أيضًا تطبيق بعض الحلول على المباني الملحقة بالمرور مثل مناطق خدمة الطرق السريعة ومحطات تحصيل الرسوم.
▶ التجديد الأخضر للمباني القائمة
بالنسبة للمباني القائمة التي تعاني من نقص في انبعاثات الكربون ولكن بميزانيات محدودة، تُعدّ الأسقف المقاومة للماء والمُدمجة بتقنية الخلايا الكهروضوئية حلاً يجمع بين التحسينات الوظيفية وإنتاج الطاقة. وهي مناسبة بشكل خاص للمباني القديمة التي تحتاج إلى حل مشاكل تسرب المياه من الأسقف في آن واحد. أما بالنسبة للمباني الجديدة، فيمكن استخدام نظام الخلايا الكهروضوئية المُدمجة كخيار للأسقف في مرحلة التصميم لتحقيق تصميم وبناء متزامنين للخلايا الكهروضوئية والمباني.
▶ مواقف السيارات والممرات
يمكن استخدام بعض منتجات الخلايا الكهروضوئية المدمجة في المباني خفيفة الوزن في مظلات مواقف السيارات، وممرات الحماية من الرياح والأمطار، وغيرها من التطبيقات. ويمكن استخدام مكوناتها نفسها كمظلات شمسية وهياكل إضاءة، بالإضافة إلى توليد الكهرباء.
ملاحظات هامة:
▶ تقييم هيكل السقف
قبل البدء بالبناء، يجب تقييم قدرة تحمل السقف الحالي للتأكد من مطابقته لمتطلبات التركيب. بالنسبة للأسقف القديمة، يجب التأكد من سلامة الهيكل الرئيسي، كالعوارض الخشبية والصفائح الفولاذية المموجة، وإجراء التدعيم اللازم عند الضرورة.
▶ معالجة عقدة العزل المائي
يجب تطبيق تصاميم العزل والصرف عند نقاط اتصال الألواح الكهروضوئية بهيكل المبنى، وعند الفواصل بين الألواح. يُوصى باتباع استراتيجية "الوقاية والصرف معًا"، مع إعطاء الأولوية لمنع تسرب مياه الأمطار من خلال التصميم الهيكلي، والصرف الفوري لأي كمية صغيرة من المياه المتسربة عبر هياكل الصرف.
▶ السلامة الكهربائية والتأريض للحماية من الصواعق
يجب تأريض الإطار المعدني ونظام الدعم الخاص بالوحدات الكهروضوئية بشكل موثوق لتجنب مخاطر الصواعق وضمان سلامة فنيي الصيانة. كما يجب حماية الكابلات الممددة بشكل مناسب لتجنب تعرضها لتآكل مياه الأمطار.
▶ بيئة البناء وإجراءات التشغيل
يُمنع منعًا باتًا بناء الأسطح في الطقس الممطر أو العاصف. عند التركيب على الأسطح المائلة (ميل يزيد عن 10 درجات)، يُنصح باستخدام وسائل السلامة مثل ألواح القدم لمنع انزلاق الأفراد أو الأدوات. 5. قبل وضع المادة المانعة للتسرب، يجب تنظيف السطح جيدًا للتأكد من جفافه وخلوه من الزيوت والغبار، لضمان التصاق جيد.
▶ النقل والتخزين
يجب حماية الألواح الكهروضوئية أثناء النقل من الضغط والاهتزاز الشديد. قبل التركيب، يجب فحص الألواح للتأكد من سلامة مظهرها الخارجي وسلامة هيكلها المقاوم للماء. كما يجب حماية الألواح ذات الزجاج المزدوج من الصدمات بالأجسام الحادة أثناء التخزين والاستخدام.
▶ الصيانة طويلة الأجل
يُوصى بإجراء فحص شامل مرتين على الأقل سنويًا، مع التركيز على حالة مادة منع التسرب، وسلامة نظام الصرف، ونظافة سطح الوحدة قبل وبعد موسم الأمطار. في المناطق المتربة أو العاصفة، ينبغي زيادة وتيرة التنظيف لضمان كفاءة توليد الطاقة. يجب استبدال مواد منع التسرب فور انتهاء عمرها الافتراضي.
ملخص
تُدمج أسطح BIPV (الخلايا الكهروضوئية المدمجة في المباني) المقاومة للماء توليد الطاقة الكهروضوئية مع وظائف غلاف المبنى، مما يُمثل إعادة هيكلة للنموذج التقليدي "البناء أولاً، ثم تركيب الخلايا الكهروضوئية لاحقاً". تكمن القيمة الأساسية لهذا المنتج في: حل مشاكل تسرب المياه من الأسطح من خلال نظام عزل مائي يعتمد على الصرف، وتحقيق إمداد طاقة كهربائية نظيفة من خلال وحدات كهروضوئية عالية الكفاءة، وتقليل الحمل على المبنى من خلال التصميم المتكامل. تُظهر دراسة السوق أن أسطح BIPV المقاومة للماء تتمتع بقابلية تطبيق جيدة في المصانع الصناعية والتجارية، ومرافق التخزين والخدمات اللوجستية، والمباني العامة، مما يُحقق أهدافاً متعددة تتمثل في ترشيد استهلاك الطاقة في المباني، وخفض انبعاثات الكربون، وتحقيق فوائد تشغيلية.
من منظور النضج التكنولوجي، نجحت أسطح BIPV المقاومة للماء في الانتقال من مرحلة إثبات المفهوم إلى التطبيق واسع النطاق. وقد راكمت الشركات الرائدة خبرة فنية كافية في مجال عزل الهياكل، ومقاومة الحريق، ومقاومة الرياح، مما أدى إلى تنوع متزايد في خيارات المنتجات. مع ذلك، من المهم ملاحظة أن أداء أسطح BIPV المقاومة للماء، باعتبارها منتجًا مخصصًا للمباني، يعتمد بشكل كبير على جودة التركيب والصيانة اللاحقة. لذا، يُعد تقييم السطح في المراحل المبكرة، وتصميم المخطط، وإدارة الإنشاء في المراحل المتوسطة، أمورًا بالغة الأهمية. بالنسبة لمالكي المباني الراغبين في اعتماد هذا المنتج، يُنصح باختيار علامة تجارية ذات دراسات حالة ناجحة وقدرات خدمة متكاملة، بناءً على فهم دقيق لحالة أسطحهم واحتياجاتهم من الكهرباء، وذلك لتحقيق أقصى استفادة من هذا الحل.

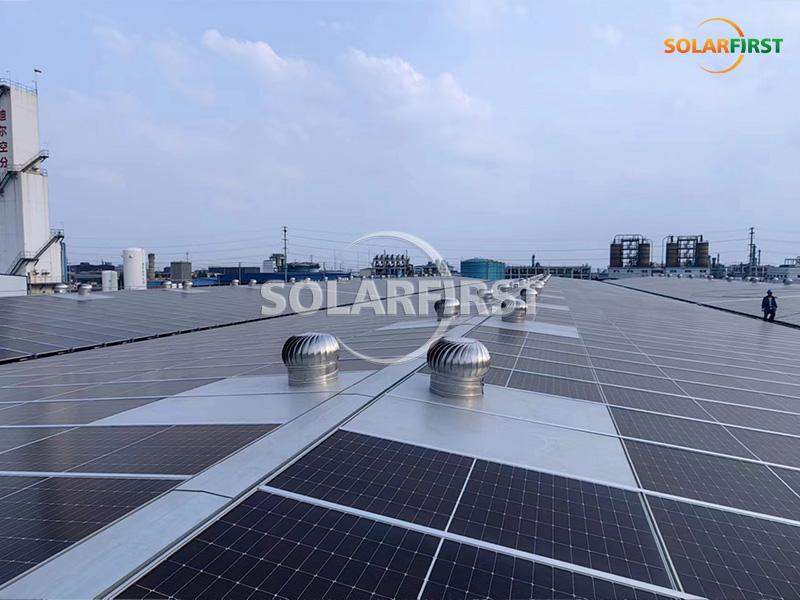

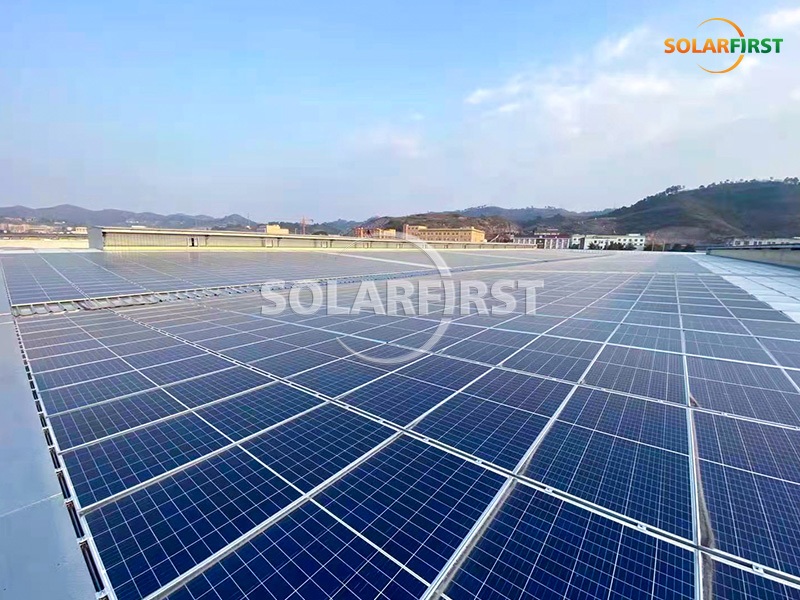

مرجع مشروع الطاقة الشمسية أولاً
