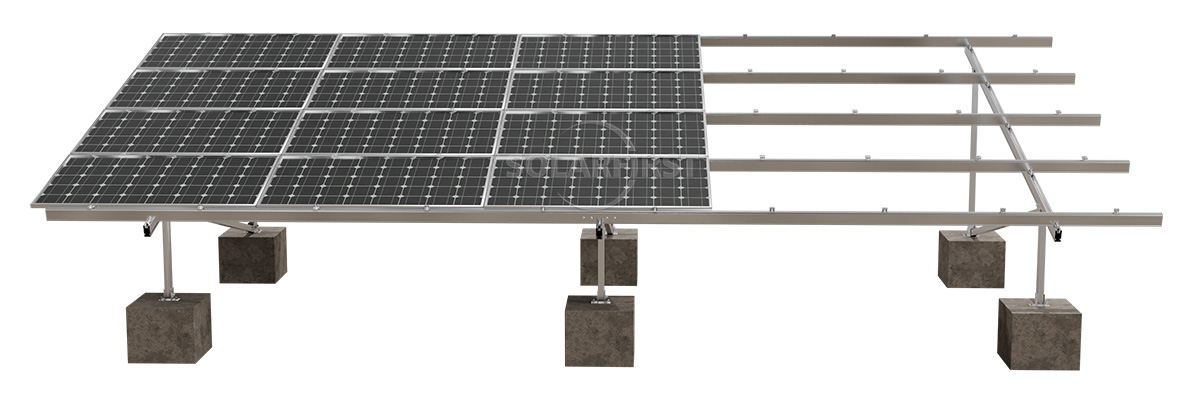

يشير نظام دعم الألواح الكهروضوئية الأرضية المصنوع من سبائك الألومنيوم - مخطط الأساس الخرساني إلى نظام دعم يستخدم سبائك الألومنيوم عالية القوة كمادة هيكلية رئيسية ومكونات خرسانية مصبوبة في الموقع أو مسبقة الصنع كأساس حامل للأحمال، ويستخدم لتثبيت وحدات الطاقة الشمسية الكهروضوئية في المناطق المفتوحة على الأرض.
لون :
Natural silver（Colored according to customer requirements）شهادة :
CE, TÜV, ISO9001, SGSمادة :
Anodized Aluminum AL6005-T5, Stainless Steel SUS304,منشأ المنتج :
Tianjin, Fujianميناء الشحن :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
وصف المنتج
يجمع هذا النظام بين خصائص دعامة سبائك الألومنيوم خفيفة الوزن وعالية القوة ومقاومة للتآكل مع قدرة تحمل الأحمال المستقرة والموثوقة للأساس الخرساني، وقد أصبح أحد أكثر مخططات الدعم استخدامًا في البناء الحالي لمحطات الطاقة الكهروضوئية الأرضية.
يُمكن استخدام هذا المنتج على نطاق واسع في مختلف الأراضي المفتوحة، مثل المراعي والمناطق الرملية والصحاري، وحتى على الأسطح الخرسانية القائمة. وهو مناسب لمحطات الطاقة الشمسية الكهروضوئية المركزية واسعة النطاق، ومشاريع الطاقة الشمسية الكهروضوئية الموزعة الصناعية والتجارية، بالإضافة إلى دمج الطاقة الشمسية الكهروضوئية في الزراعة، وغيرها من التطبيقات. وبحسب أشكال الأساسات المختلفة، يُمكن استخدامه مع أنظمة أساسات متنوعة، مثل الأساسات الشريطية الخرسانية، والأساسات الخرسانية المستقلة، أو الأساسات الحلزونية.

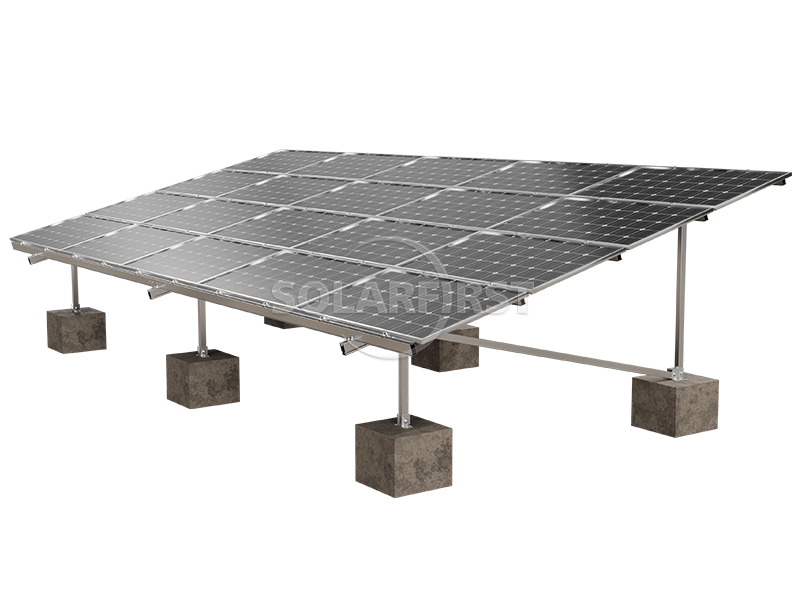

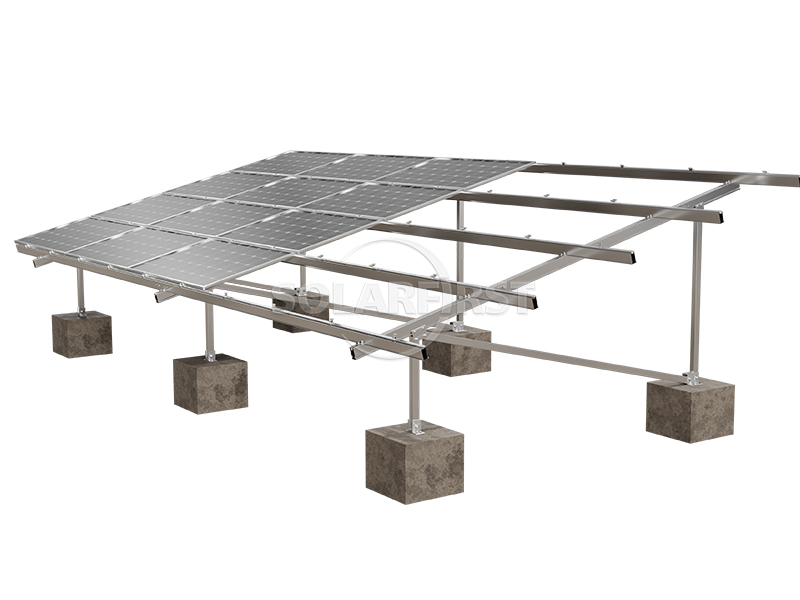

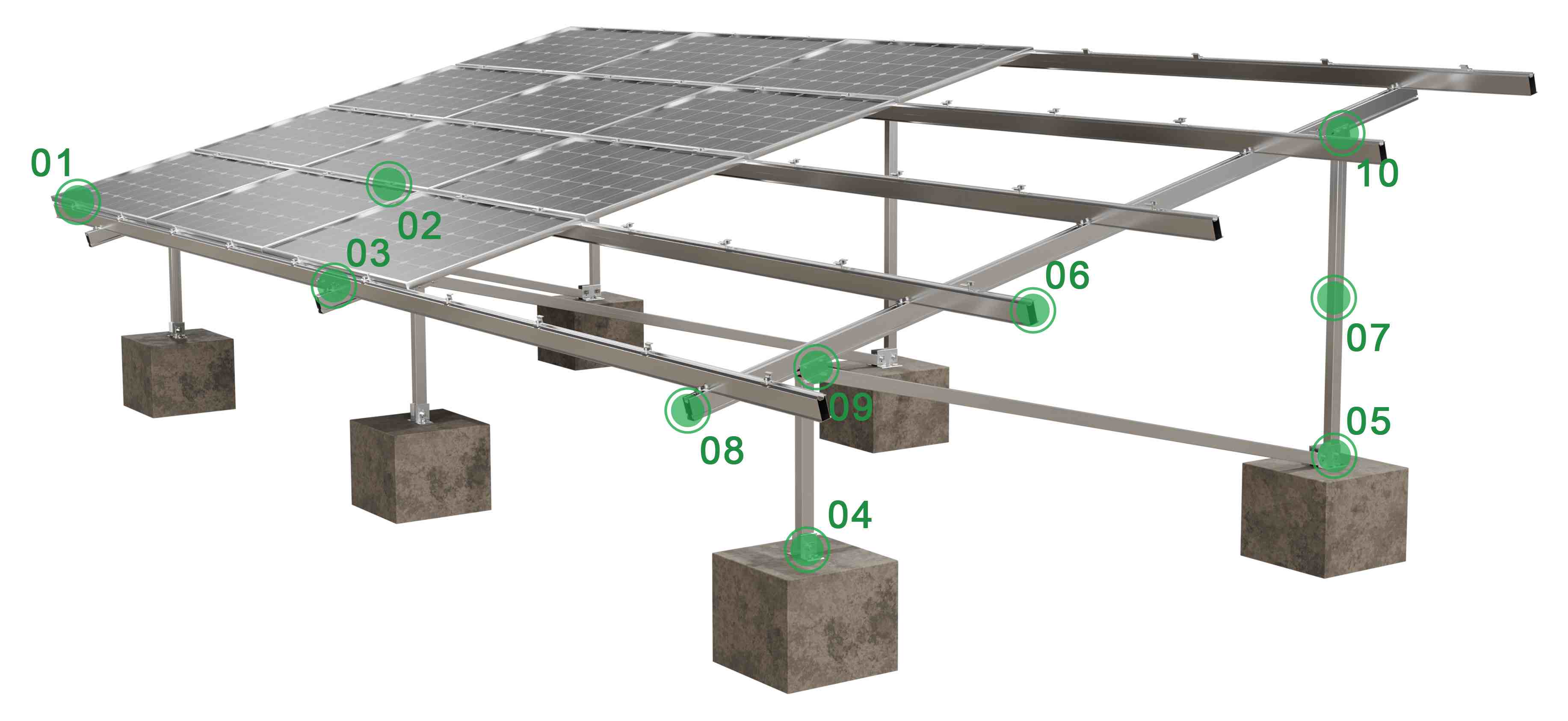

مكونات المنتج
ميزة
توفر حوامل الألواح الكهروضوئية المصنوعة من سبائك الألومنيوم مزايا كبيرة مقارنة بالحوامل الفولاذية التقليدية في عدة جوانب:
حدود
| تثبيت | أرضي |
| أحمال الرياح | تصل سرعتها إلى 60 متر/ثانية |
| حمولة الثلج | 1.4 كيلو نيوتن/م² |
| المعايير | GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
| مادة | ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |

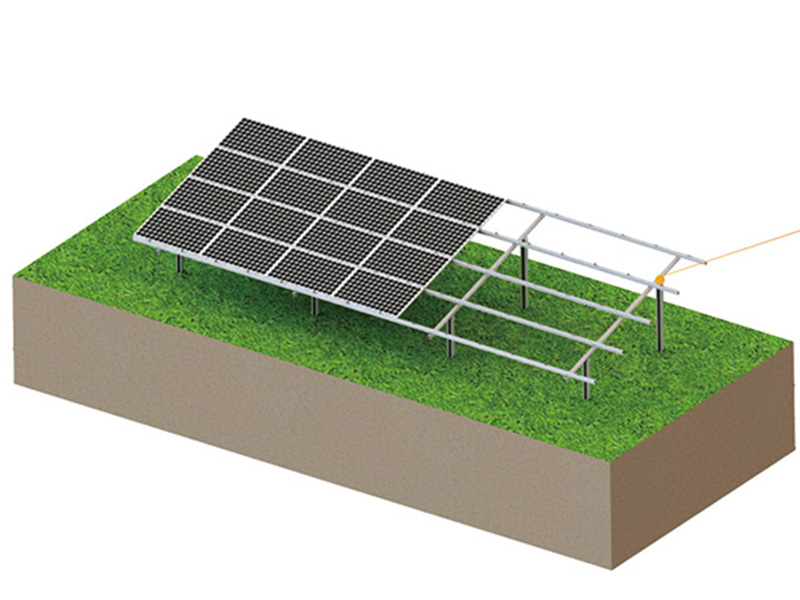

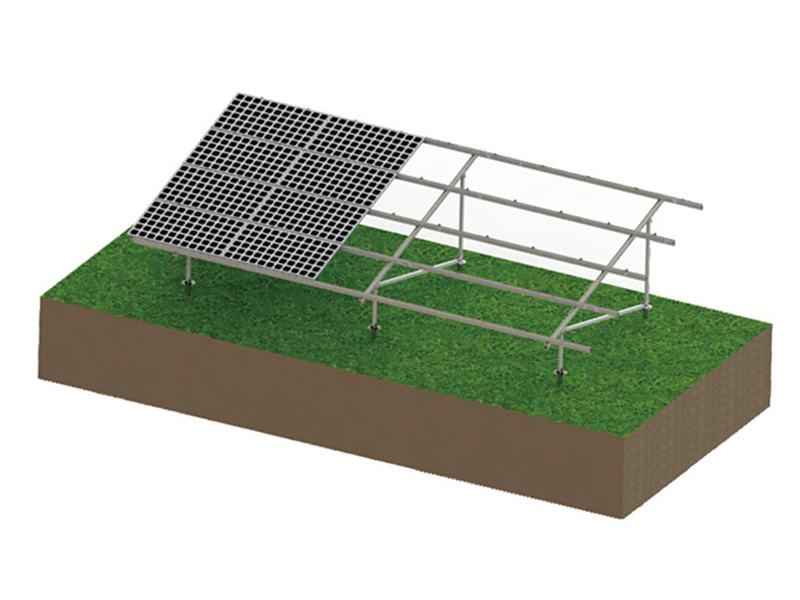

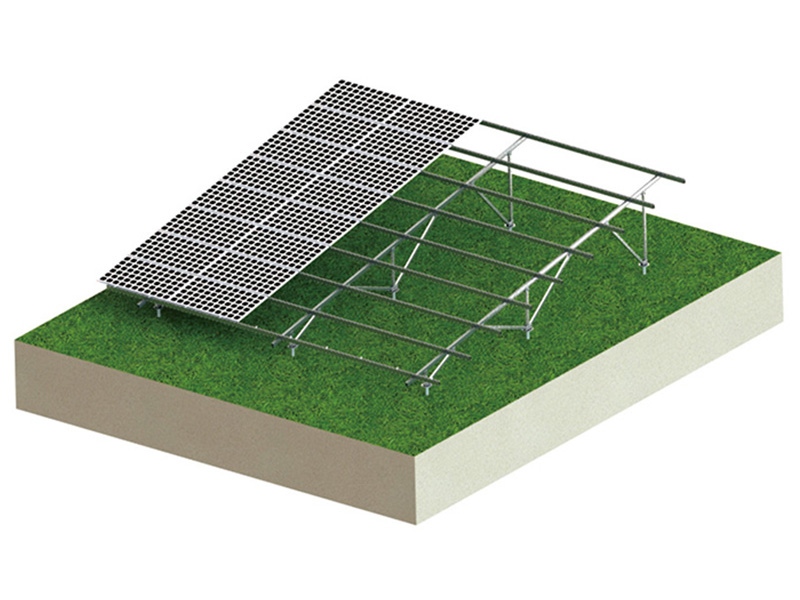

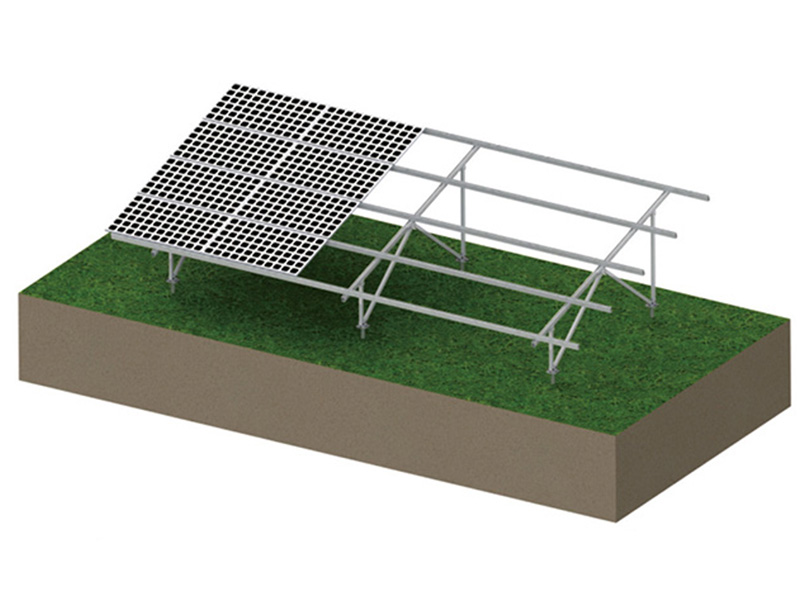

الأنواع الهيكلية
السيناريوهات القابلة للتطبيق
• محطات الطاقة المركزية الأرضية واسعة النطاق: واسعة النطاق (ميغاواط وما فوق)، في الأراضي المفتوحة.
تعتبر الأقواس المصنوعة من سبائك الألومنيوم خفيفة الوزن وفعالة، بالإضافة إلى الأساسات الخرسانية الثابتة والموثوقة، الخيار السائد.
• أنظمة الطاقة الشمسية الكهروضوئية الموزعة الصناعية والتجارية: مشاريع صغيرة إلى متوسطة الحجم مثل المساحات المفتوحة للمصانع ومواقف السيارات.
تتميز أساسات الحصى الخرسانية بالمرونة وقابلية التكيف مع ظروف الأرض الموجودة، مع دورات تركيب قصيرة.
• مشاريع الطاقة الشمسية الكهروضوئية التكميلية الزراعية: يتم زراعة المحاصيل تحت وحدات الطاقة الشمسية الكهروضوئية.
ارتفاع الأساس الخرساني قابل للتعديل (500-2000 مم)، مما يضمن توفير مساحة للاستخدام الزراعي.
• مشاريع الطاقة الشمسية الكهروضوئية التكميلية لمصايد الأسماك: يتم تركيب وحدات الطاقة الشمسية الكهروضوئية فوق أحواض الأسماك.
تتميز الأساسات الخرسانية الركائزية بمقاومتها للتآكل وثباتها، مما يجعلها مناسبة للمناطق ذات مستويات المياه المتقلبة.
• مناطق ذات رياح قوية/ثلوج كثيفة: أحمال رياح عالية وتراكم كثيف للثلوج.
تم التحقق من النظام من خلال حسابات حالة الحد لمقاومة الرياح والثلوج وهو مناسب لسرعات الرياح ≤60 م/ث وظروف الثلوج الكثيفة.
أنواع التربة المناسبة
القيود الجيولوجية التي يجب مراعاتها
قد تجعل الظروف الجيولوجية التالية الأساسات الخرسانية المنتشرة غير مناسبة أو صعبة التركيب للغاية بسبب عدم كفاية قدرة التحمل أو عدم استقرار التربة، مما يتطلب تقييمًا مسبقًا أو أنواعًا بديلة من الأساسات:
▶ التربة الناعمة
بما في ذلك الطمي والطين الطميي والخث والتربة الردمية. محتوى مائي طبيعي مرتفع وقدرة تحمل منخفضة للغاية (عادةً ما تكون التربة طينية). < 80 كيلو باسكال)، عرضة لتشوه الانضغاط وعدم الاستقرار بشكل عام.
▶ التربة الإشكالية
التربة الطينية القابلة للانهيار، والتربة المتمددة، والتربة المتجمدة، والتربة المالحة. يحدث هبوط كبير، وتمدد في الحجم، وانتفاخ بسبب الصقيع عند ملامسة الماء، مما يؤدي إلى ضغط شديد على استقرار الأساس.
▶ ردم غير متماسك
تم ردمها حديثاً، وتخزينها لفترة وجيزة، وهي عبارة عن ردم عادي ذي تركيبة معقدة وردم متنوع. لم تتماسك تماماً تحت وزنها، مما أدى إلى هبوط كبير وغير متساوٍ.
▶ التربة شديدة التآكل
في حين أن التأثير المباشر للكيمياء التربية على الخرسانة نفسها قد يكون محدودًا، إلا أنه يمكن أن يؤثر على متانة الأساس على المدى الطويل من خلال تسرب المياه الجوفية، مما يستدعي تقييمًا محددًا.
▶ تضاريس خاصة
في المناطق ذات المنحدرات الحادة أو المنحدرات الشديدة أو مستويات المياه الجوفية المرتفعة، يصعب ضمان استقرار الأساسات الممتدة.
ملخص

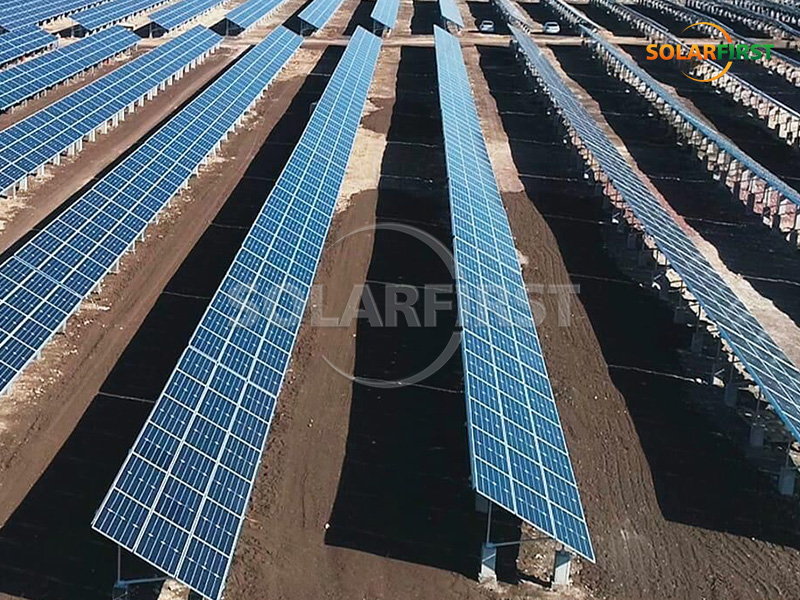

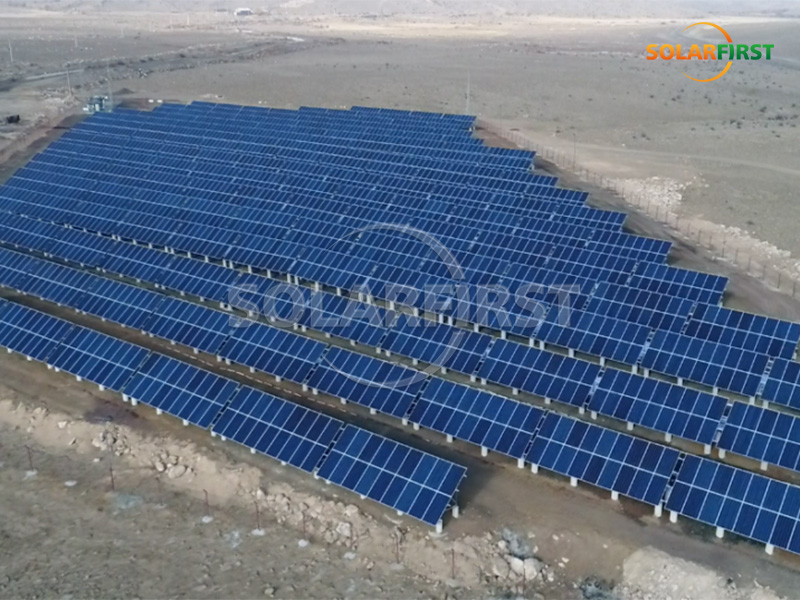

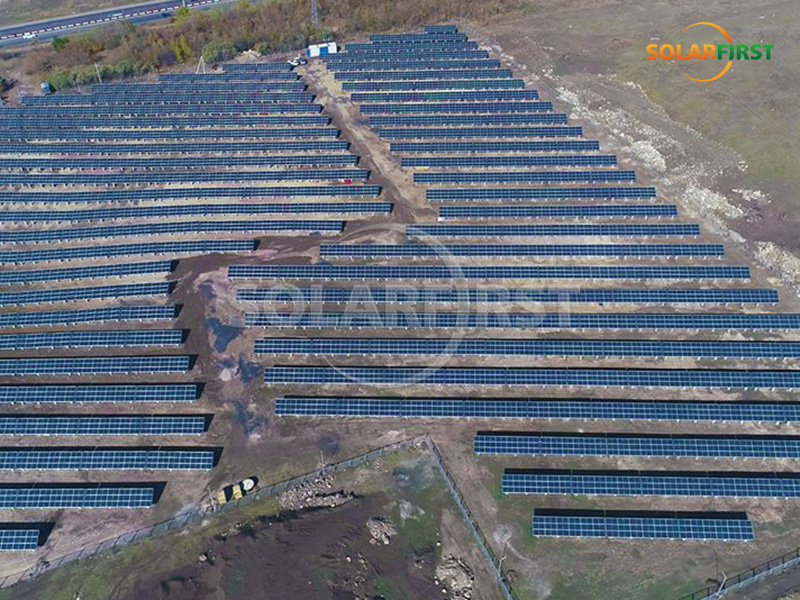

مرجع مشروع الطاقة الشمسية أولاً
