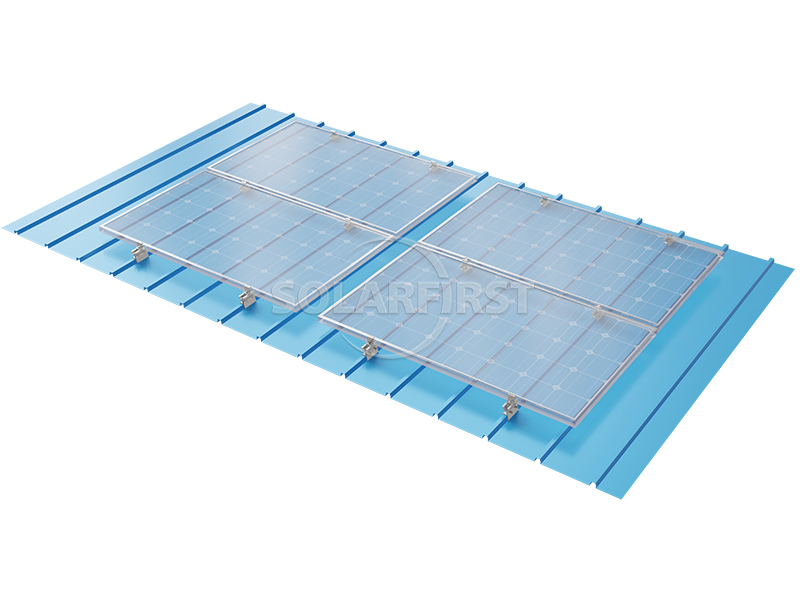

نظام السكة المصغرة المزود بمشابك تثبيت هو نظام تركيب ألواح الطاقة الشمسية الكهروضوئية غير مخترق، مصمم خصيصًا للأسقف المعدنية. تكمن ميزته الأساسية في استبدال القضبان الطويلة التقليدية المتصلة بقضبان قصيرة من سبائك الألومنيوم (السكك المصغرة)، والتي تُثبّت بإحكام على قمم السقف الفولاذي المموج باستخدام مشابك خاصة، مما يُغني عن الحاجة إلى الحفر في السقف. يُجنّب هذا التصميم خطر التسربات المرتبطة بالحفر، مع توفير منصة دعم خفيفة الوزن ومستقرة لألواح الطاقة الشمسية الكهروضوئية.
لون :
Natural silver/ black（Colored according to customer requirements）شهادة :
ISO，SGS，CEمادة :
Anodized Aluminum 6005 T5, Stainless Steel 304منشأ المنتج :
Tianjin, Fujianميناء الشحن :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
وصف المنتج

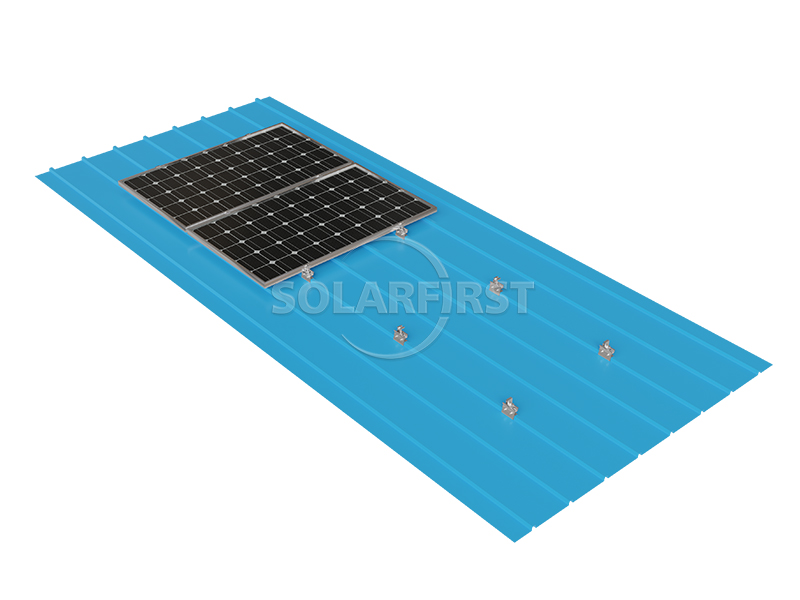

نظام مشابك السكك المصغرة هو نظام تركيب ألواح الطاقة الشمسية الكهروضوئية غير مخترق، مصمم خصيصًا للأسقف المعدنية. يستخدم هذا النظام قضبانًا قصيرة من سبائك الألومنيوم (السكك المصغرة) بدلًا من القضبان الطويلة التقليدية المتصلة، حيث تُثبّت هذه القضبان على قمم السقف الفولاذي المموج باستخدام مشابك خاصة، مما يُغني عن الحاجة إلى الحفر في السقف. يمنع هذا التصميم مشاكل التسرب أو التآكل التي قد تحدث مع الحفر، مع توفير قاعدة دعم خفيفة الوزن ومستقرة للألواح الشمسية. يتميز النظام ببنية بسيطة ومكونات معيارية، مما يجعله مناسبًا لمختلف أنواع الأسقف المعدنية القياسية.

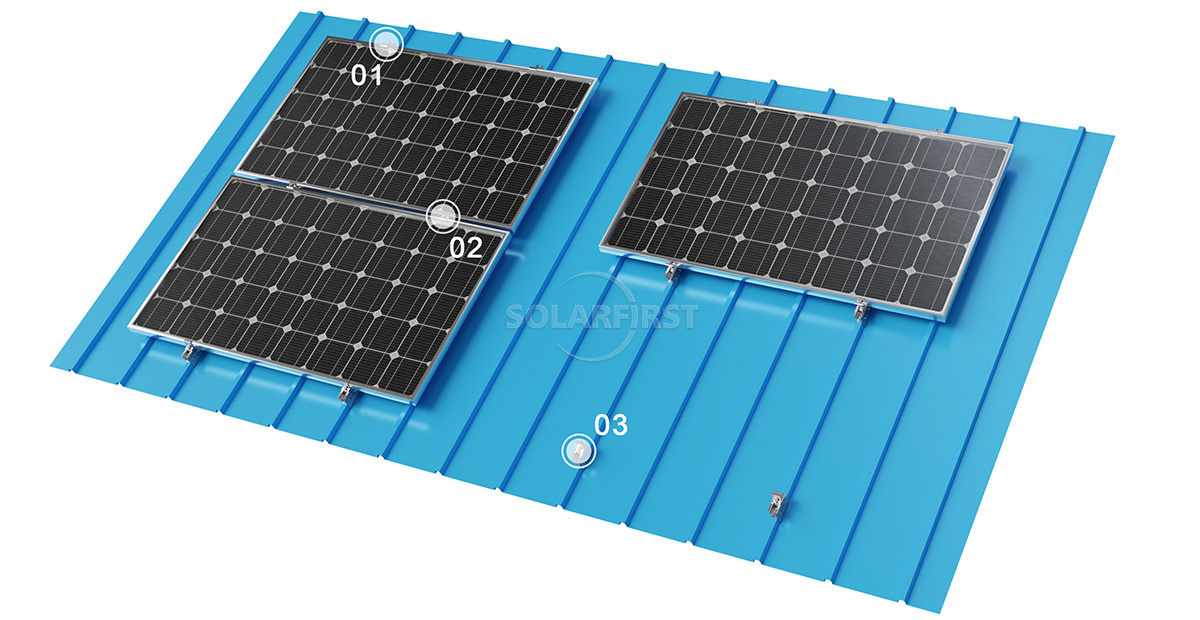

مكونات المنتج
ميزة
▪ تقليل خطر التسرب
يستخدم النظام مشابك للتثبيت الآمن، مما يُغني عن الحاجة إلى الحفر في السقف الفولاذي المموج. وهذا يمنع التسربات والتآكل المحتملين الناتجين عن الحفر، ويحمي سلامة السقف وطبقة العزل المائي.
▪ توفير في تكاليف المواد
يقلل تصميم السكة القصيرة من استخدام الألومنيوم مقارنة بحلول السكك الطويلة التقليدية، مما يجعل الخدمات اللوجستية أكثر اقتصادية.
▪ كفاءة عالية في التركيب
تُغني المكونات المعيارية عن الحاجة إلى القطع في الموقع. وتُسهّل المشابك وقضبان التوجيه عملية التركيب، مما يقلل من وقت البناء في الموقع.
▪ مناسب لحمل السقف
يقلل التصميم خفيف الوزن للنظام من الحمل على الأسطح الموجودة، مما يجعله مناسبًا بشكل خاص للمباني ذات القدرة المحدودة على تحمل الأحمال.
▪ تصميم مرن
يدعم التركيب الأفقي أو الرأسي للوحدات الكهروضوئية، وهو قابل للتكيف مع مختلف تصميمات الأسقف المعدنية القياسية.
حدود
| تثبيت | سقف معدني |
| أحمال الرياح | تصل سرعتها إلى 60 متر/ثانية |
| حمولة الثلج | 1.4 كيلو نيوتن/م² |
| زاوية الميل | موازٍ لسطح السقف |
| المعايير | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
| مادة | ألومنيوم مؤكسد AL6005-T5، فولاذ مقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |
السيناريوهات القابلة للتطبيق
▪ المباني الصناعية والتجارية: أسقف معدنية قياسية ذات مساحة كبيرة للمصانع والمستودعات ومراكز الخدمات اللوجستية وما إلى ذلك.
▪ تجديد المباني القائمة: مناسب لإضافة الخلايا الكهروضوئية دون إتلاف طبقة العزل المائي الأصلية.
▪ المرافق الزراعية: أسقف فولاذية خفيفة للبيوت الزجاجية الزراعية ومزارع الماشية وما إلى ذلك.
▪ مشاريع بناء جديدة: تركيب أنظمة دعم الخلايا الكهروضوئية في مباني المصانع الجديدة في وقت واحد.
ملاحظات هامة:
▶ مطابقة البلاط
قبل التثبيت، تأكد من النوع المحدد لصفائح الفولاذ المموجة (مثل، ذات الدرزة الزاوية، أو ذات الدرزة القائمة، أو المموجة شبه المنحرفة، وما إلى ذلك) وحدد مواصفات المشبك المناسبة.
▶ مواصفات التركيب

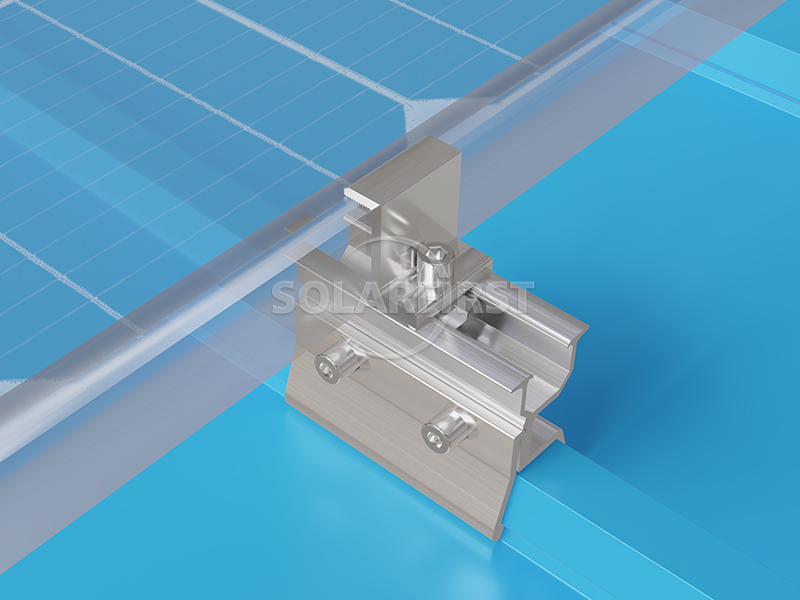

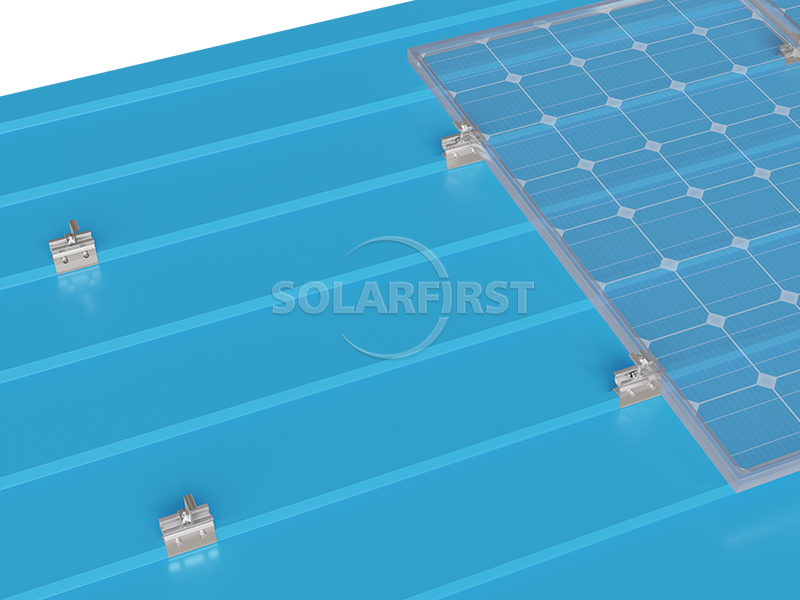

أثناء عملية البناء، تأكد من تثبيت المشابك بشكل صحيح عند قمم التموجات، ويجب أن يفي عزم دوران البراغي بمتطلبات التصميم لضمان التثبيت الموثوق.
▶ التحقق من التحميل
على الرغم من أن النظام خفيف الوزن نسبياً، إلا أنه لا يزال من المستحسن أن يقوم متخصص بتقييم الحالة الحالية للسقف وأحمال الرياح والثلوج.
▶ السلامة في مواقع البناء
يجب اتخاذ احتياطات السلامة المناسبة عند العمل في المرتفعات.
ملخص
يستخدم نظام السكة المصغرة لأقواس الألواح الكهروضوئية على أسطح الفولاذ المموج طريقة تركيب غير نافذة باستخدام مشابك وسكة توجيه قصيرة، مما يحقق توازنًا مثاليًا بين تقليل مخاطر الحفر في السقف، والتحكم في تكاليف المواد، وتحسين كفاءة التركيب. وهو مناسب للمشاريع الكهروضوئية التجارية والصناعية والزراعية على الأسطح المعدنية القياسية، ويُعدّ مثاليًا بشكل خاص للحالات التي تتطلب معايير عالية لسلامة عزل الأسطح ضد الماء.

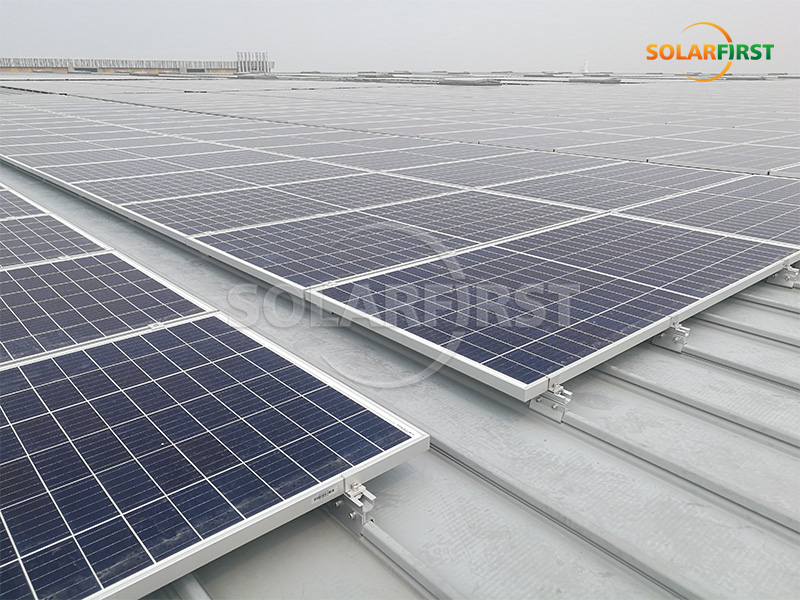

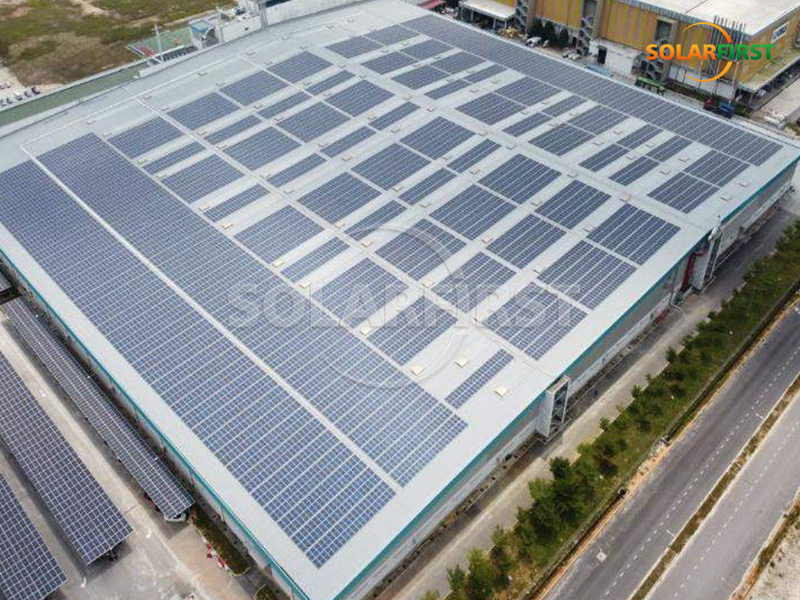

مرجع مشروع الطاقة الشمسية أولاً
نقاط معرفية ذات صلة

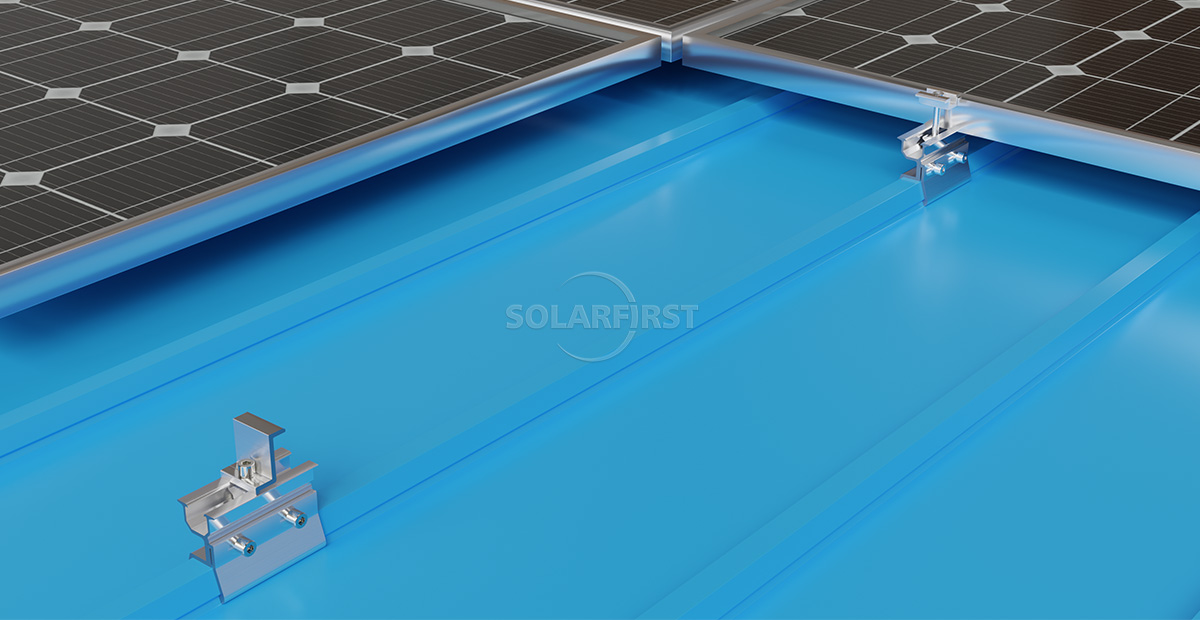

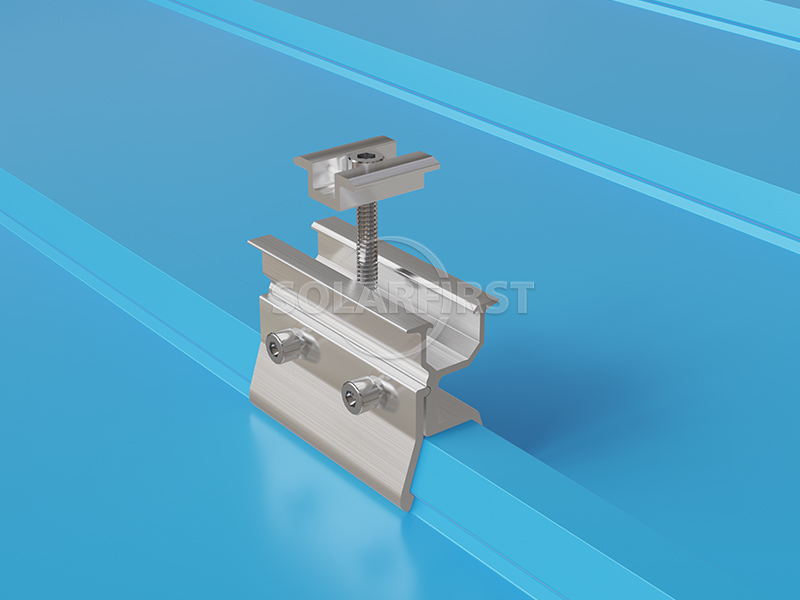

ببساطة، مشبك التثبيت القائم هو "موصل قاعدة الألواح الكهروضوئية" مصمم خصيصًا للأسقف الفولاذية المموجة غير المثقوبة. يتم تثبيته على خط التماس القائم للسقف عن طريق التثبيت، مما يسمح بتركيب وحدات الطاقة الشمسية الكهروضوئية بأمان دون الحاجة إلى حفر أي ثقب في السقف.
اقرأ المزيد
هذا المنتج عبارة عن ملحق لتركيب الألواح الكهروضوئية، مصمم خصيصًا لأسقف Klip-Lok المعدنية المموجة ذات الدرزات البارزة. يتميز بهيكل تثبيت غير نافذ، مما يُغني عن الحاجة إلى حفر سطح السقف. تُثبّت المشابك نفسها على حافة Klip-Lok لقمة السقف باستخدام قوة قفلها الميكانيكية، مما يوفر نقطة اتصال موثوقة لقضبان أو وحدات الألواح الكهروضوئية. يمنع هذا التصميم تلف ألواح السقف الناتج عن الحفر، مما يقلل بشكل فعال من خطر تسرب المياه، وهو مناسب بشكل خاص للأسقف التجارية والصناعية ذات متطلبات العزل المائي العالية.
اقرأ المزيد
تُعدّ "الزاوية على شكل حرف L" (والتي تُسمى غالبًا "القاعدة على شكل حرف L") في نظام دعم الألواح الكهروضوئية على الأسقف الفولاذية الملونة، وصلة معدنية بسيطة ولكنها أساسية، مسؤولة عن تثبيت قضبان التوجيه التي تدعم الألواح الكهروضوئية على السقف الفولاذي الملون بشكل موثوق. تتميز هذه الزاوية بشكلها القائم (على شكل حرف L)، وهيكلها خفيف الوزن، وتُستخدم بشكل رئيسي كعنصر تثبيت يربط بين الجزأين العلوي والسفلي من الهيكل.
اقرأ المزيد
يُعدّ المسار ذو الشكل U لتركيب الألواح الكهروضوئية على أسطح الفولاذ المموج نظامًا مُصممًا خصيصًا لتركيب الألواح الشمسية على هذه الأسطح، ويُستخدم على نطاق واسع نظرًا لكفاءته العالية وموثوقيته. سُمّي "مسارًا على شكل حرف U" لأن مقطعه العرضي يُشبه حرف "U"، وهو تصميم يضمن التوازن بين المتانة الهيكلية وسهولة التركيب.
اقرأ المزيد
دعامة الألواح الشمسية الأمامية والخلفية القابلة للتعديل، والمخصصة للأسقف المعدنية المموجة، هي نظام دعم مصمم خصيصًا لتركيب الألواح الشمسية على هذه الأسقف. ويستمد اسمها من تصميمها الفريد الذي يعتمد على دعامتين أمامية وخلفية، حيث يُمكن تعديل زاوية ميل الألواح الشمسية من خلال ضبط فرق الارتفاع بينهما، بما يتناسب مع ظروف الإضاءة الطبيعية المختلفة، وميل السقف، ومتطلبات تحمل الأحمال.
اقرأ المزيد

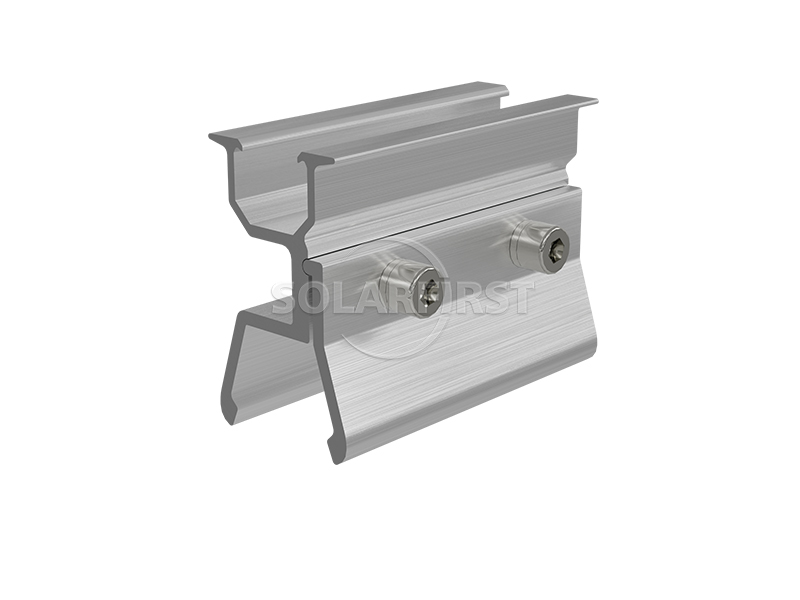

صُممت المشابك ذات الشكل الموجي خصيصًا لبلاط الأسقف الفولاذي المموج. يتوافق سطحها السفلي المنحني مع قمم البلاط، وتعمل مع براغي ذاتية التثبيت لتثبيت العوارض، مما يضمن تركيبًا مستقرًا لحامل الألواح الكهروضوئية. مصنوعة من سبائك الألومنيوم، فهي مقاومة للعوامل الجوية، ومتينة، وسهلة التركيب.
