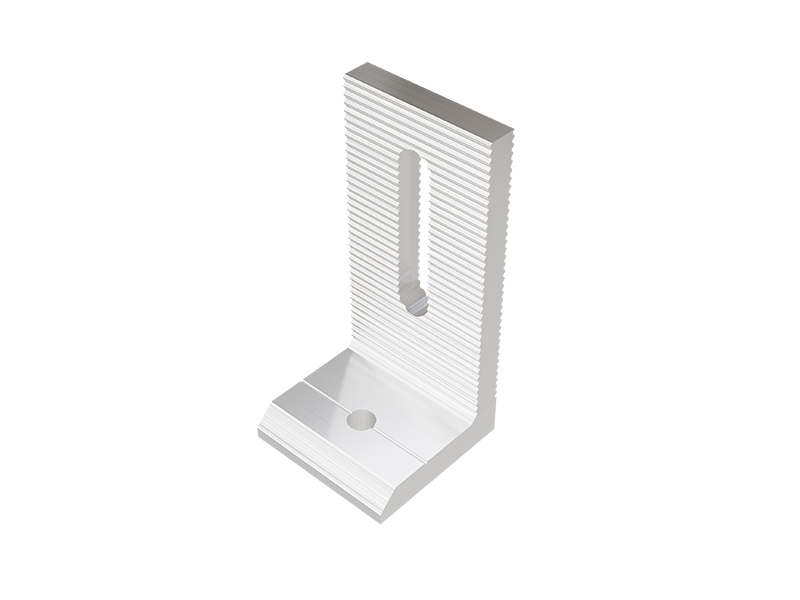

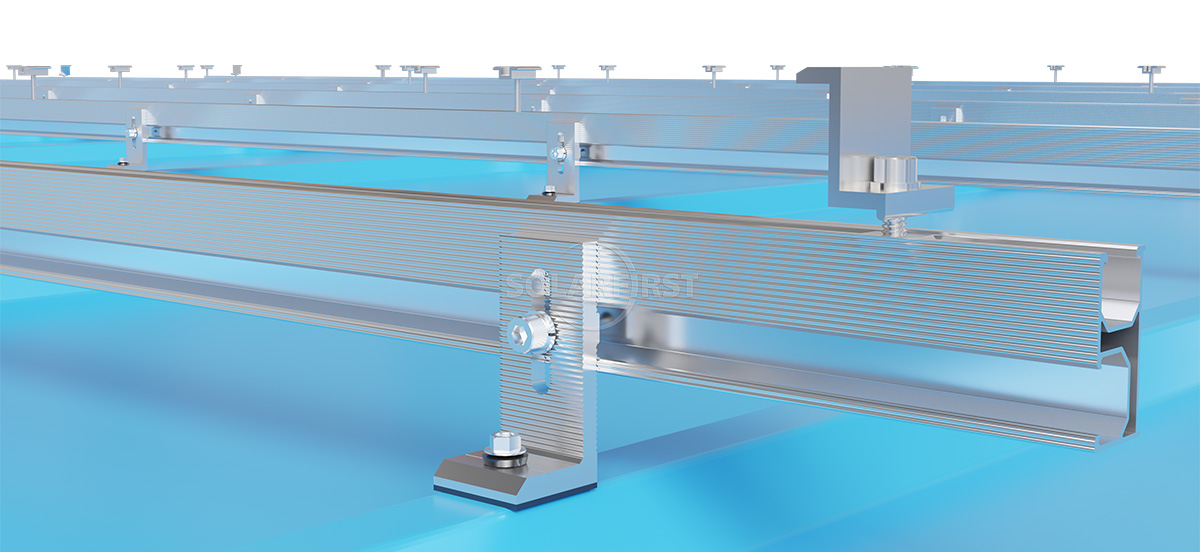

تُعدّ "الزاوية على شكل حرف L" (والتي تُسمى غالبًا "القاعدة على شكل حرف L") في نظام دعم الألواح الكهروضوئية على الأسقف الفولاذية الملونة، وصلة معدنية بسيطة ولكنها أساسية، مسؤولة عن تثبيت قضبان التوجيه التي تدعم الألواح الكهروضوئية على السقف الفولاذي الملون بشكل موثوق. تتميز هذه الزاوية بشكلها القائم (على شكل حرف L)، وهيكلها خفيف الوزن، وتُستخدم بشكل رئيسي كعنصر تثبيت يربط بين الجزأين العلوي والسفلي من الهيكل.
لون :
Natural silver/ black（Colored according to customer requirements）شهادة :
ISO，SGS，CEمادة :
Anodized Aluminum 6005 T5, Stainless Steel 304منشأ المنتج :
Tianjin, Fujianميناء الشحن :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
وصف المنتج

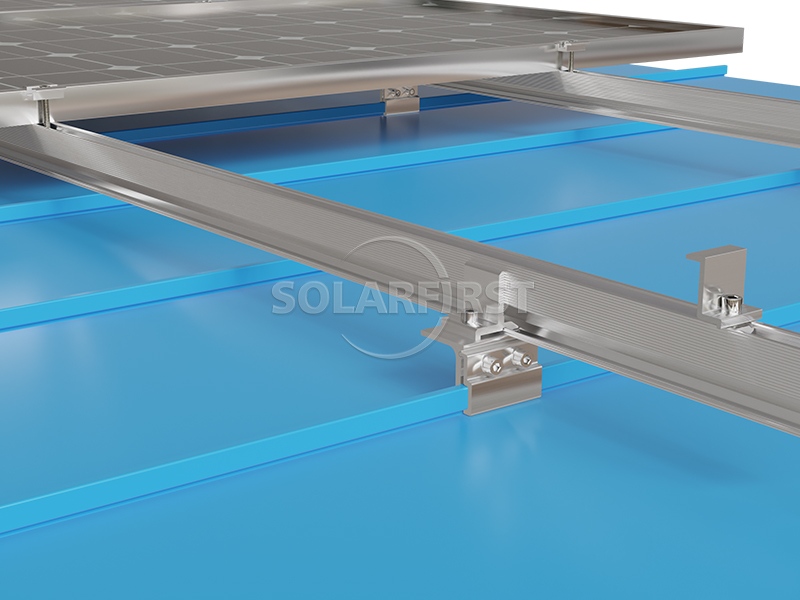

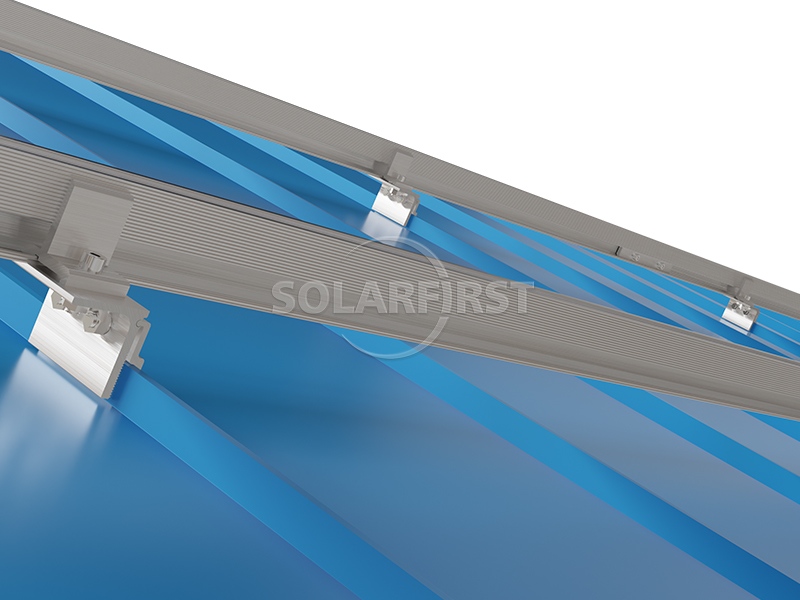

يُعدّ القوس ذو الشكل L (الساق L) لأنظمة الطاقة الشمسية الكهروضوئية ذات الأسقف الفولاذية الملونة عنصرًا أساسيًا في هذه الأنظمة. وهو ذو زاوية قائمة (على شكل حرف L)، حيث يُثبّت أحد طرفيه على الحافة المموجة للسقف الفولاذي الملون باستخدام مشبك أو أداة تثبيت خاصة، بينما يتصل الطرف الآخر بسكة الألواح الشمسية ويدعمها. لا يتحمل القوس ذو الشكل L وزن الألواح مباشرةً، بل يعمل كعنصر لنقل القوة، حيث ينقل حمل الألواح والسكة بأمان إلى هيكل السقف.
يُستخدم هذا المنتج بشكل شائع في مشاريع الطاقة الشمسية الكهروضوئية الموزعة على أسطح المباني التجارية والصناعية. ويهدف تصميمه إلى توفير قاعدة تثبيت ثابتة وقابلة للتعديل لألواح الطاقة الشمسية دون إتلاف طبقة العزل المائي للسقف (عند استخدامه مع المشابك).

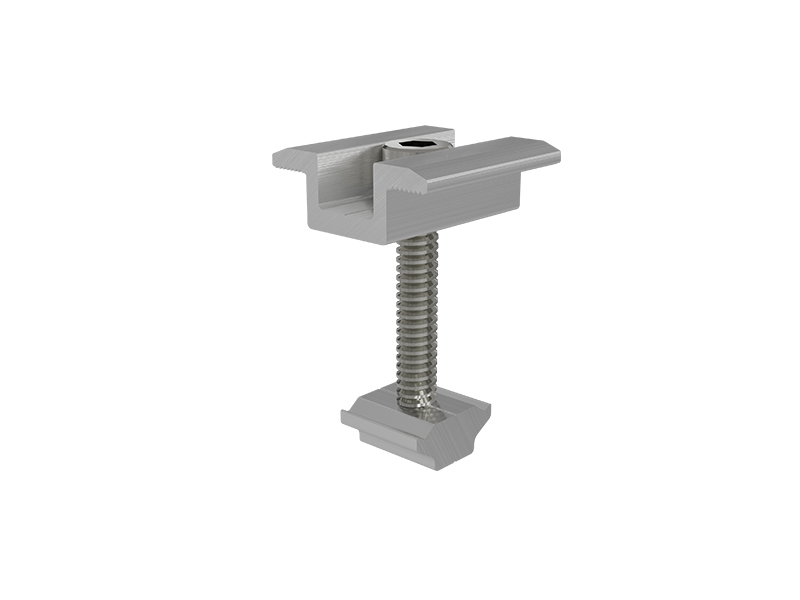

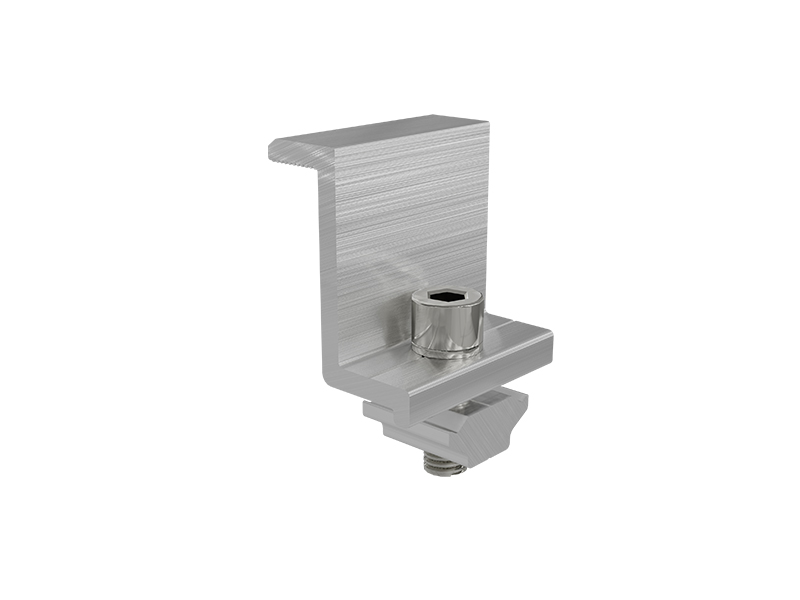

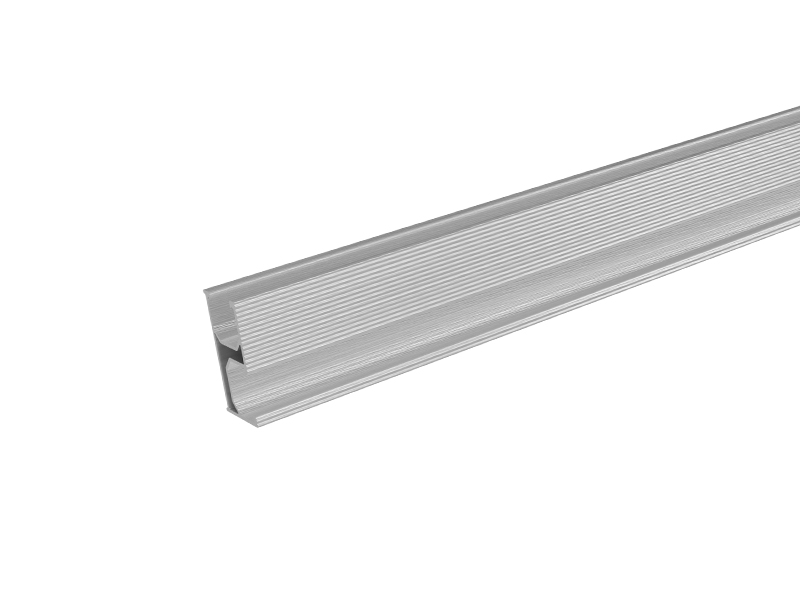

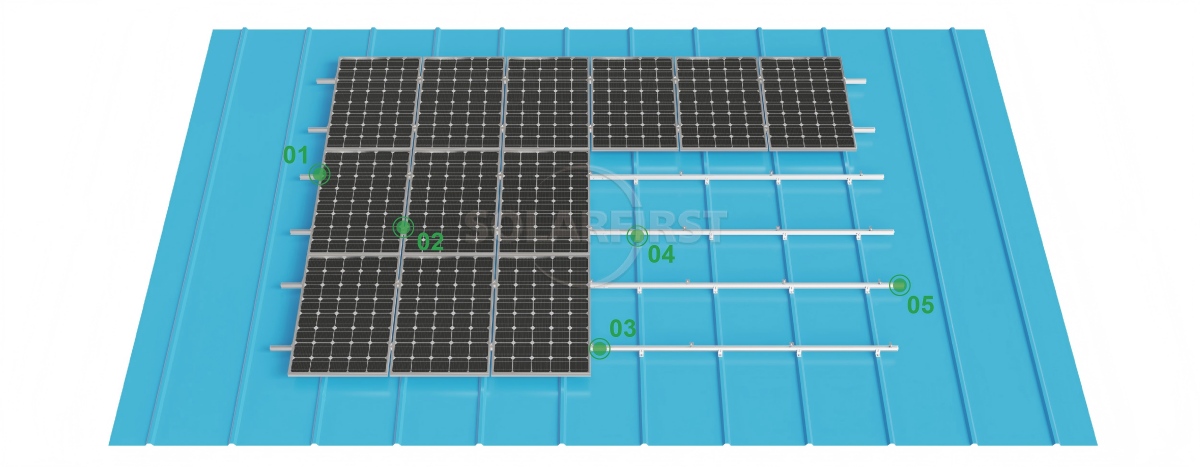

مكونات المنتج
ميزة
▶سهولة التركيب
الهيكل على شكل حرف L بسيط، ومع المشابك القياسية، فإنه يسمح بالتحديد السريع للمواقع وتثبيت البراغي، مما يوفر العمالة في الموقع مقارنة باللحام أو استخدام براغي التمدد.
▶عزل الأسطح الواقي من الماء
عند استخدام مشابك متخصصة للتثبيت، لا حاجة لحفر ثقوب في الصفيحة الفولاذية المموجة، مما يتجنب بشكل أساسي خطر التسرب الناجم عن ثقوب البراغي.
▶متطلبات تقليل حمولة السقف
زاوية L المصنوعة من سبائك الألومنيوم خفيفة الوزن (حوالي 0.3 إلى 0.8 كجم لكل مجموعة)، مما يقلل من العبء الإضافي على أسطح مباني المصانع القديمة.
▶إمكانيات قابلة للتعديل
يمكن استخدام الزوايا على شكل حرف L ذات الارتفاعات المختلفة أو ذات الأخاديد لاستيعاب الاختلافات في ارتفاع قمم صفائح الصلب المموجة ومتطلبات تسوية قضبان التوجيه.
▶مقاومة جيدة للتآكل
وهي مصنوعة عادة من سبائك الألومنيوم أو الفولاذ المقاوم للصدأ، وتبقى خالية من الصدأ لفترة طويلة في البيئات الصناعية العامة والمناطق الساحلية.
حدود
| تثبيت | سقف معدني |
| أحمال الرياح | تصل سرعتها إلى 60 متر/ثانية |
| حمولة الثلج | 1.4 كيلو نيوتن/م² |
| زاوية الميل | موازٍ لسطح السقف |
| ارتفاع | 80 مم / 100 مم / 180 مم |
| المعايير | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
| مادة | ألومنيوم مؤكسد AL6005-T5، فولاذ مقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |

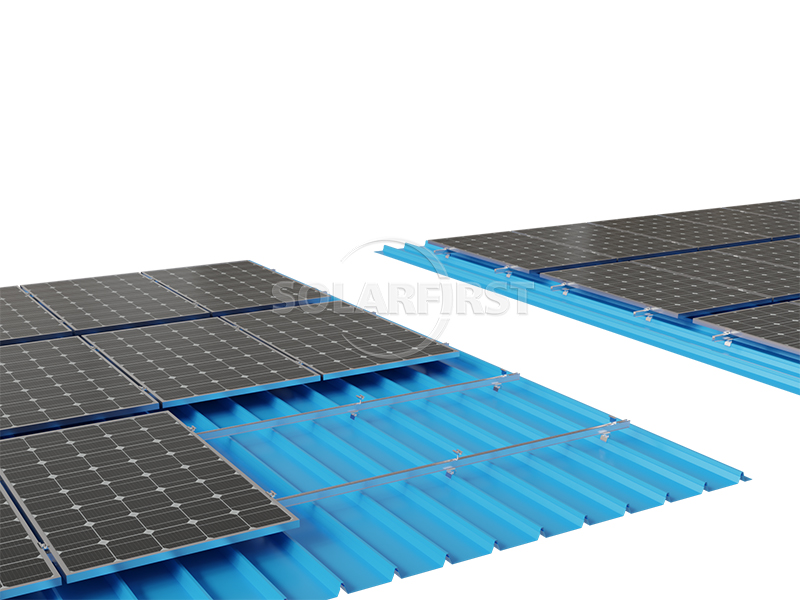

السيناريوهات القابلة للتطبيق

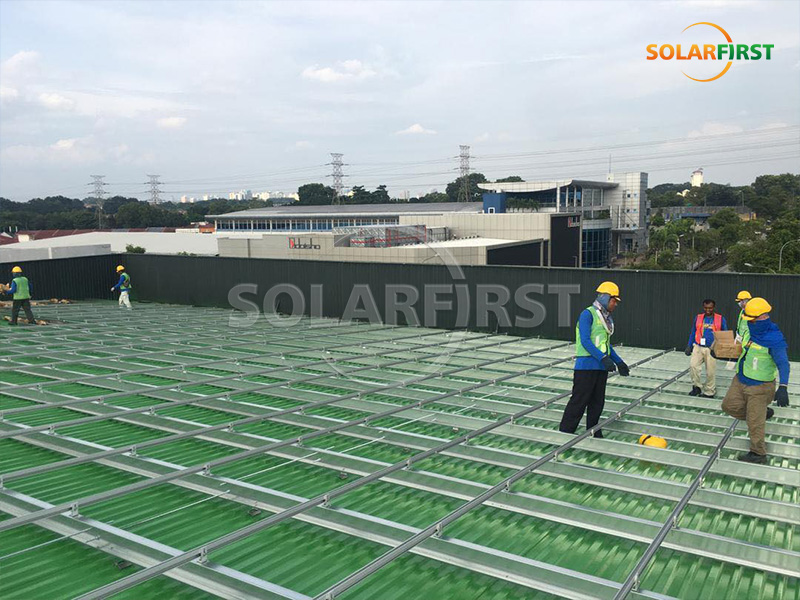

▪ مباني المصانع الصناعية والتجارية: أسطح كبيرة من الفولاذ المموج، تتطلب معايير عالية للعزل المائي وسرعة البناء.
▪ مراكز الخدمات اللوجستية والتخزين: مساحة سقف كبيرة، مناسبة لطرق التركيب غير المثقبة.
▪ البيوت الزجاجية الزراعية: في حالة الأسقف المعدنية المائلة، يمكن للمشابك تجنب إتلاف الهيكل الأصلي.
▪ تجديد مشاريع الطاقة الشمسية الكهروضوئية القديمة: لا يمكن حفر الأسقف المعدنية الموجودة؛ لذا فإن التثبيت بالمشابك هو الحل الأمثل.
▪ المباني ذات متطلبات العزل المائي الصارمة: مثل أسطح المصانع في صناعات الإلكترونيات والأدوية والأغذية.
ملاحظات هامة:
▶تأكيد نوع السقف
هذا المشبك مناسب فقط لألواح الأسقف المعدنية ذات الهيكل ذي الدرزات القائمة (Klip-Lok)، وليس للألواح المموجة شبه المنحرفة أو ألواح الدرزات الزاوية.
▶حساب الحمل
ينبغي على مهندس إنشائي حساب عدد المشابك والمسافة بينها بناءً على سرعة الرياح المحلية، وحمل الثلج، وامتداد السقف، وغيرها من الظروف.
▶التركيب وفقًا للمواصفات
يجب ربط البراغي بعزم الدوران المحدد (عادةً 16-20 نيوتن متر) باستخدام مفتاح عزم الدوران. قد يؤدي الربط الزائد إلى تلف الحافة، بينما قد يؤدي الربط غير الكافي إلى الانزلاق.
▶فحص حالة السقف
قبل التركيب، تأكد من خلو ألواح السقف من الصدأ الشديد أو التشوه أو تقشر الطلاء؛ وإلا فقد تكون قوة التثبيت غير كافية.
▶الفحص الدوري
يوصى بفحص إحكام المشبك سنوياً، وخاصة بعد الأعاصير أو تساقط الثلوج الكثيف.
▶وصلة التأريض
في حالة استخدام قضبان معدنية، يجب إجراء التأريض المناسب بين المكونات والسقف وفقًا للمواصفات الكهربائية.
▶تجنب الخلط
قد تختلف أبعاد المشابك من علامات تجارية أو دفعات مختلفة، ولا ينبغي خلطها على نفس السطح.
طريقة التركيب

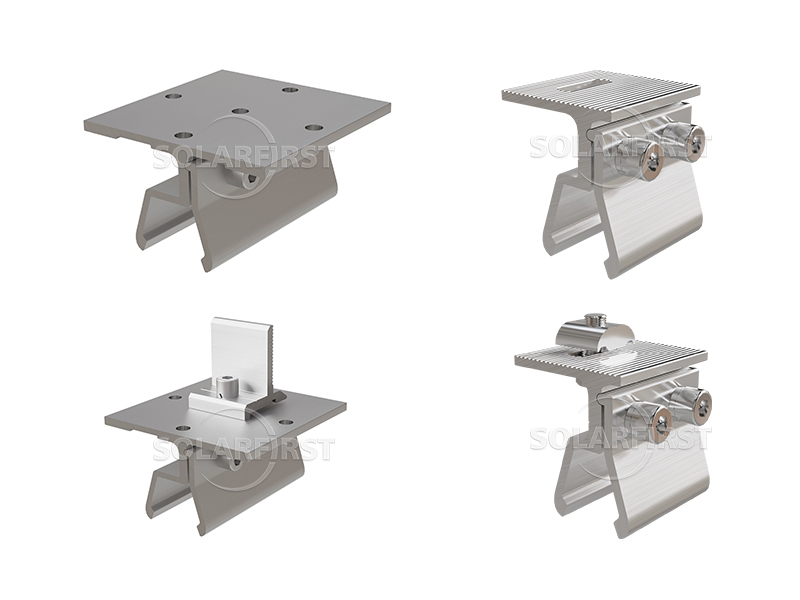

▶ تثبيت خاص (الطريقة الموصى بها)
▪ طريقة التشغيل: استخدم أداة تثبيت قابلة للتركيب تتناسب مع الشكل المحدد (مثل نوع تقليم الزاوية، نوع قفل الحافة العمودية) لتثبيت القطعة على شكل حرف L مباشرة على قمة صفيحة الفولاذ الملون.
▪ المزايا: تركيب غير مدمر حقًا، لا يخترق سطح السقف، مما يقضي بشكل أساسي على خطر تسرب المياه، وهو حاليًا الطريقة الأكثر توصية.
▶ التثبيت من النوع الممتد (يُستخدم بحذر!)
▪ الإجراء: استخدم البراغي ذاتية التثبيت أو براغي الخشب لاختراق الصفيحة الفولاذية الملونة مباشرة وتثبيت المسامير على شكل حرف L على الجانب السفلي من دعامة السقف.
▪ العيوب: يُلحق الضرر بطبقة العزل المائي للسقف. إذا لم يتم إحكام الإغلاق بشكل صحيح، فمن المرجح جدًا أن يصدأ ويتسرب الماء من فتحات البراغي، مما يُقصر عمر السقف بشكل كبير. يُستخدم فقط في حالات إنشائية خاصة.
ملخص
تُعدّ دعامة الزاوية على شكل حرف L لأنظمة الطاقة الشمسية الكهروضوئية ذات الأسقف الفولاذية الملونة موصلاً صغيراً متطوراً وعملياً. تكمن قيمتها الأساسية في تحقيق تركيب غير مُتلف باستخدام مشابك متخصصة، وإنشاء نظام دعم كهروضوئي مستقر بالاقتران مع قضبان التوجيه. تتميز هذه الدعامة بمزايا عديدة، منها خفة الوزن، وسرعة التركيب، ومقاومة جيدة للتآكل، مما يقلل بشكل فعال من تلف السقف الفولاذي الملون والحمل الزائد.
مع ذلك، لا يُعدّ هذا حلاً سحرياً، إذ تؤثر عوامل مثل توافق نوع بلاط السقف، والحسابات الإنشائية، وجودة مواد العزل، ومواصفات البناء، تأثيراً مباشراً على السلامة على المدى الطويل. وتُعدّ ثلاثة أسباب رئيسية لتسربات السقف أو تلف نظام الطاقة الشمسية الكهروضوئية: التثبيت غير السليم للثقوب، وعدم تطابق نوع بلاط السقف، وتجاوز حدود الأحمال.
