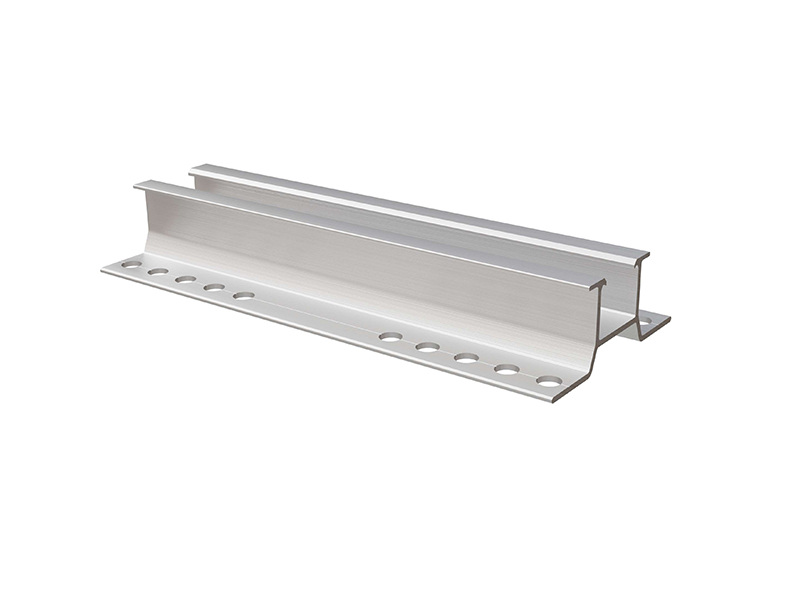

يُعدّ المسار ذو الشكل U لتركيب الألواح الكهروضوئية على أسطح الفولاذ المموج نظامًا مُصممًا خصيصًا لتركيب الألواح الشمسية على هذه الأسطح، ويُستخدم على نطاق واسع نظرًا لكفاءته العالية وموثوقيته. سُمّي "مسارًا على شكل حرف U" لأن مقطعه العرضي يُشبه حرف "U"، وهو تصميم يضمن التوازن بين المتانة الهيكلية وسهولة التركيب.
لون :
Natural silver/ black（Colored according to customer requirements）شهادة :
ISO，SGS，CEمادة :
Anodized Aluminum 6005 T5, Stainless Steel 304منشأ المنتج :
Tianjin, Fujianميناء الشحن :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
وصف المنتج

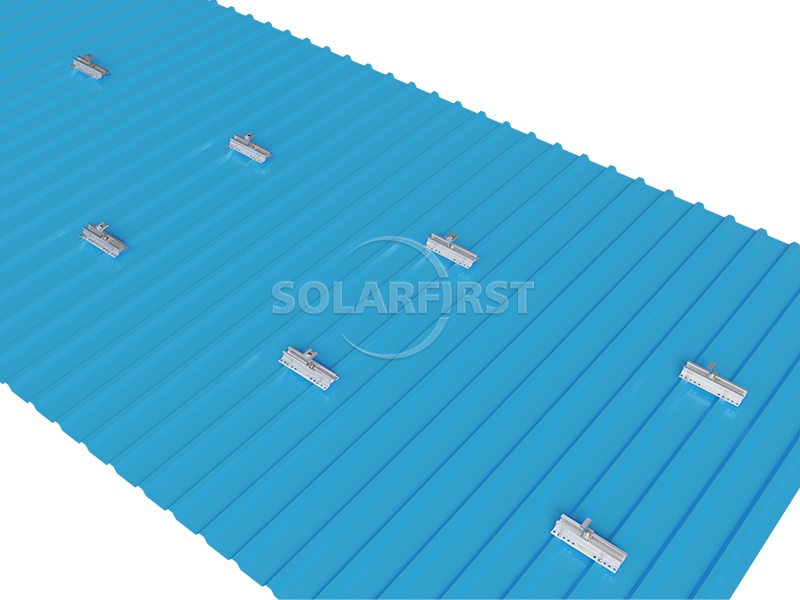

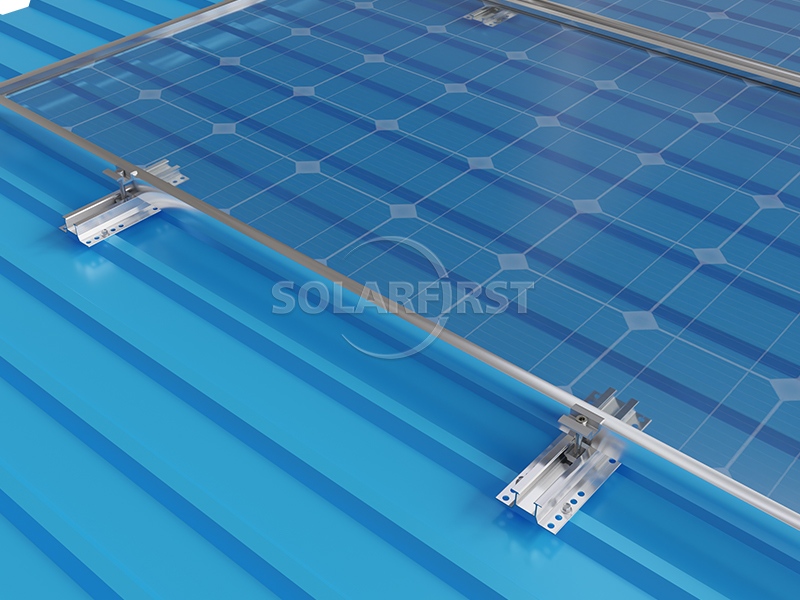

نظام تركيب الألواح الشمسية على شكل حرف U للأسقف الفولاذية المموجة هو نظام مصمم خصيصًا لتركيب الألواح الشمسية في المباني التجارية والصناعية والسكنية. يتكون النظام بشكل أساسي من سكة توجيه على شكل حرف U، مصنوعة من سبائك الألومنيوم عالية الجودة. تُثبّت هذه السكة على قمم الأسقف الفولاذية المموجة باستخدام مشابك خاصة أو براغي ذاتية التثبيت، مما يوفر قاعدة دعم ثابتة للألواح الكهروضوئية. يدعم النظام التركيب الأفقي أو الرأسي للألواح الكهروضوئية، وهو متوافق مع الألواح الشمسية ذات الإطار وبدون إطار، مما يمنحه مرونة عالية.

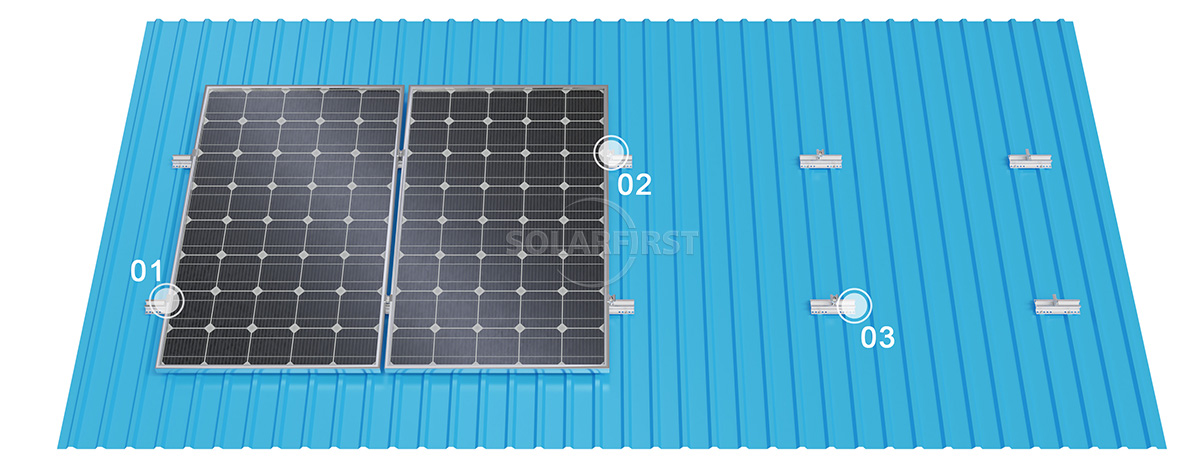

مكونات المنتج
المزايا والعيوب
▶ المزايا
▪ سهولة التركيب
يُسهّل تصميم المسار على شكل حرف U عملية التركيب. تعمل البراغي ذاتية التثبيت وكتل الضغط على تأمين المكونات، مما يُغني عن الحاجة إلى أدوات معقدة ويوفر بشكل كبير وقت التركيب وتكاليف العمالة.
▪ هيكل خفيف الوزن
بفضل تصميمها خفيف الوزن المصنوع أساساً من سبائك الألومنيوم، فإنها تقلل من الحمل الإضافي على السقف، مما يسهل النقل والتداول.
▪ عزل مائي موثوق
عند استخدامه مع حشيات أو مواد لاصقة مقاومة للماء من مادة EPDM، فإنه يقضي بشكل فعال على خطر التسرب بعد الحفر في السقف، وهو أمر بالغ الأهمية لضمان أداء عزل السقف ضد الماء.
▪ توافق واسع

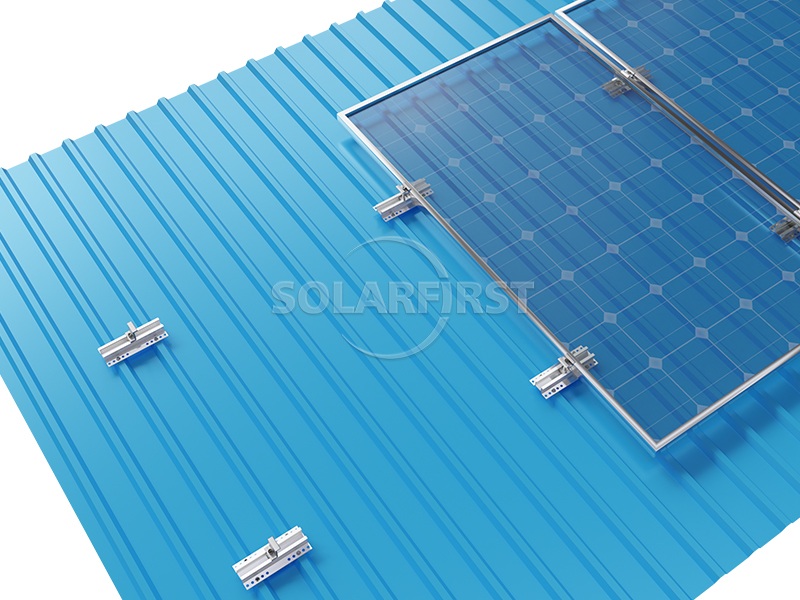

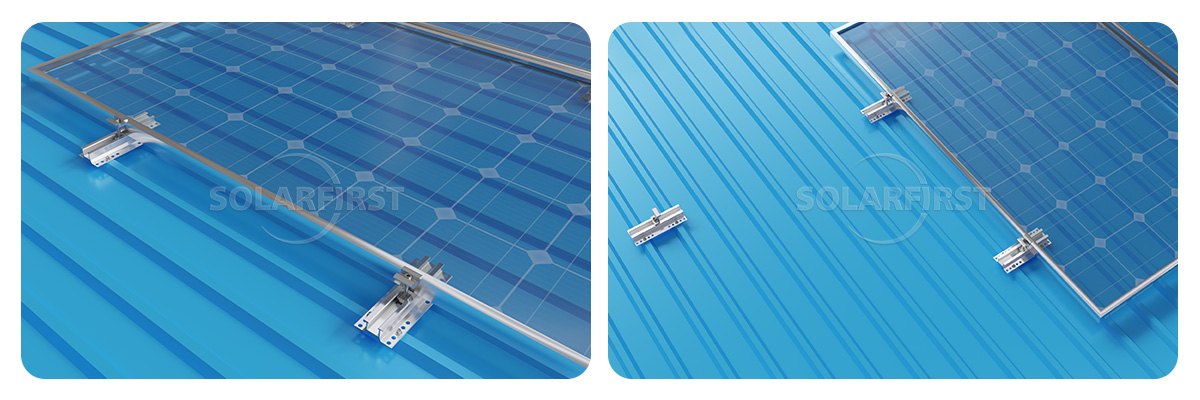

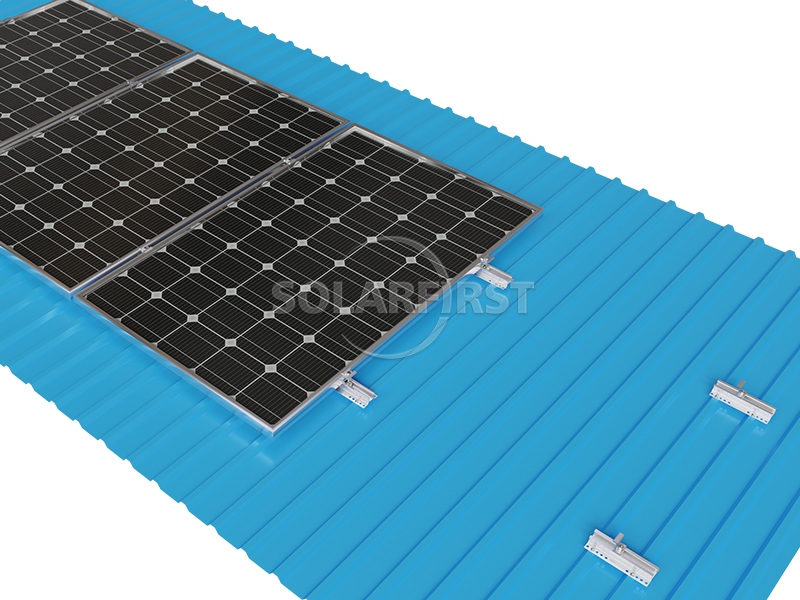

يدعم تصميم النظام الشامل الترتيب الأفقي أو الرأسي للوحدات الكهروضوئية، وهو متوافق مع معظم الوحدات ذات الإطار أو بدون إطار المتوفرة في السوق.
▪ فعالية عالية من حيث التكلفة
يساهم استخدام عدد أقل من الوحدات وتبسيط عملية التركيب في خفض تكاليف المواد والعمالة.
▶ العيوب
▪ تحديات التقييس
للمقارنة، فإن المسارات على شكل حرف U لها عزم قصور ذاتي ومعامل مرونة أصغر، مما يعني أن قدرتها الإجمالية على تحمل الأحمال قد تكون أقل من المسارات ذات الأشكال المقطعية الأخرى لنفس الأبعاد.
▪ قيود التركيب
يتطلب التركيب عادةً حفر ثقوب في ألواح التسقيف الفولاذية المموجة. وعلى الرغم من إجراءات العزل المائي، إلا أن ذلك قد يؤثر على بنية السقف ككل.
▪ نضج السوق
باعتبارها حلاً متخصصاً، قد لا تتمتع المسارات على شكل حرف U بنفس الانتشار في السوق وشفافية الأسعار التي تتمتع بها المسارات الفولاذية على شكل حرف C أو Z الأكثر تنوعاً.
▪ خصائص المواد
الألومنيوم أضعف من الفولاذ. في التطبيقات الخاصة التي تتطلب قدرة تحمل عالية للغاية، قد يكون من الضروري استخدام دعامات فولاذية مجلفنة بالغمس الساخن على شكل حرف U أكثر متانة.
حدود
| تثبيت | سقف معدني |
| أحمال الرياح | تصل سرعتها إلى 60 متر/ثانية |
| حمولة الثلج | 1.4 كيلو نيوتن/م² |
| زاوية الميل | موازٍ لسطح السقف |
| توجيه المكونات | ترتيب مرن أفقي/رأسي |
| المكونات القابلة للتطبيق | متوافق مع وحدات الطاقة الشمسية ذات الإطار وبدون إطار |
| المعايير | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
| مادة | ألومنيوم مؤكسد AL6005-T5، فولاذ مقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |
السيناريوهات القابلة للتطبيق
تُستخدم أنظمة المسارات على شكل حرف U بشكل أساسي لأسقف الفولاذ المموج، وتغطي أنواعًا مختلفة:
▪ المباني التجارية
مثل المصانع والمستودعات ومراكز الخدمات اللوجستية، التي عادة ما تحتوي على مساحات أسطح كبيرة وظروف تركيب منتظمة، مما يجعلها مثالية للاستفادة من فعالية التكلفة للمسارات على شكل حرف U.
▪ المصانع الصناعية
تتطلب هذه المباني متطلبات عالية فيما يتعلق بعزل الأسطح ضد الماء وقدرة تحمل الأحمال الهيكلية؛ وتلبي خصائص المسارات على شكل حرف U الخفيفة الوزن والمقاومة للماء هذه الاحتياجات بشكل مثالي.
▪ المباني السكنية
تُعد المسارات على شكل حرف U خيارًا جيدًا، وهي مناسبة بشكل خاص للمنازل الريفية المبنية ذاتيًا أو الفيلات التي تستخدم أسقفًا من الفولاذ المموج.
▪ أنواع محددة من الأسقف
وهي مناسبة بشكل خاص للأسقف الفولاذية المموجة شبه المنحرفة، حيث يسمح تصميمها على شكل حرف U بملاءمة أفضل مع ألواح الفولاذ المموجة.
ملاحظات هامة:
لضمان التشغيل المستقر للنظام على المدى الطويل، تتطلب عدة نقاط رئيسية اهتماماً خاصاً:
▶ مرحلة التصميم والتخطيط
▪ حساب قدرة تحمل السقف مسبقًا
قبل التركيب، تأكد من أن هيكل السقف يمكنه تحمل الحمل الإضافي الناتج عن نظام الخلايا الكهروضوئية.
▪ تخطيط وتحديد دقيقان
قبل التركيب، قم بترتيب الخطوط وفقًا لرسومات التصميم لضمان أن المسافة بين المشابك وقضبان التوجيه تلبي متطلبات التصميم.
▶ مرحلة العزل المائي (حاسمة)
▪ يجب استخدام حشيات EPDM
يجب تركيب حشوات أو حلقات مانعة للتسرب من مادة EPDM أسفل البراغي ذاتية التثبيت في جميع الثقوب التي تُلحق الضرر بسقف الصفيح المموج الأصلي. يُنصح باستخدام مادة مانعة للتسرب لمنع التسربات.
▶ مرحلة البناء والتركيب
▪ تسلسل العمليات الموحد
يجب أن يتبع تركيب قضبان التوجيه التسلسل التالي: "القسم الأوسط ← الأقسام الطرفية ← موصلات قضبان التوجيه".
▪ دقة تركيب نظام التحكم
بعد تركيب كل سكة توجيه، تحقق من استوائها. يجب ألا تتجاوز زاوية الانحناء لكل مسافة 1 مم لضمان توزيع متساوٍ للإجهاد على المكونات.
▪ ضمان قوة شد المشبك
قبل تركيب الدفعة، قم بإجراء اختبار سحب الشد على عينات المشابك لضمان اتصال آمن بالسقف.
▪ يجب توفير إمكانية الوصول إلى موقع البناء
يُمنع منعاً باتاً السير مباشرةً على ألواح السطح. يجب إنشاء ممرات وصول مخصصة لمنع تشوه السطح أو تسرب المياه نتيجة لحركة المشاة.
▪ يُحظر البناء منعاً باتاً في الأيام الممطرة
يهدف هذا إلى منع تسرب مياه الأمطار إلى الوصلات غير المحكمة الإغلاق تمامًا، مما قد يتسبب في مخاطر تتعلق بالسلامة.
ملخص
يُعدّ المسار ذو الشكل U لتركيب دعامات الألواح الكهروضوئية على أسطح الفولاذ المموج حلاً مصمماً خصيصاً ليتناسب مع الخصائص الهيكلية لهذه الأسطح. فهو يجمع بين خفة وزن سبائك الألومنيوم، ومقاومة الماء العالية لمادة EPDM، وسهولة التصميم المعياري، مما يُسهم في التحكم الفعال بالتكاليف مع إعطاء الأولوية لكفاءة التركيب وعمر النظام. بالنسبة لأصحاب المنازل الذين يخططون لتركيب أنظمة الطاقة الشمسية الكهروضوئية على أسطح الفولاذ المموج، يُعدّ اختيار هذا النظام الواضح والموحد خطوة عملية لضمان عوائد مستقرة على المدى الطويل.

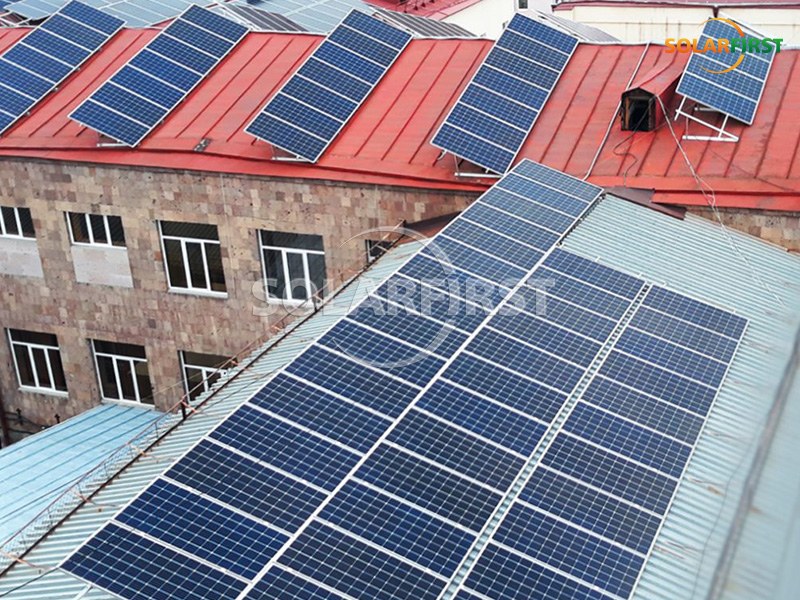

مرجع مشروع الطاقة الشمسية أولاً
