نظام دعم الألواح الكهروضوئية على أسطح المنازل هو نظام مصمم خصيصًا لدعم الألواح الكهروضوئية على الأسطح المائلة المغطاة بالبلاط. يتكون هذا النظام بشكل أساسي من ثلاثة مكونات: خطافات (للتوصيل بعوارض السقف)، وقضبان توجيه (لدعم الألواح الكهروضوئية)، وملاقط (لتثبيت المكونات). تكمن ميزته الرئيسية في إخفاء نقاط الضغط أسفل البلاط، حيث تمر الخطافات عبر فواصل البلاط لتتصل بالطبقة الإنشائية، مما يوفر أساسًا ثابتًا للنظام الكهروضوئي دون المساس بسلامة السقف. يناسب هذا النظام أنواعًا مختلفة من البلاط، بما في ذلك البلاط الخزفي والبلاط المزجج وبلاط الأردواز، ويُصنع عادةً من الفولاذ المقاوم للصدأ أو سبائك الألومنيوم. يجب أن يستوفي النظام متطلبات مقاومة الرياح والثلوج، ويبلغ عمره الافتراضي عادةً أكثر من 25 عامًا.
لون :
Natural silver/ black（Colored according to customer requirements）شهادة :
ISO，SGS，CEمادة :
Anodized Aluminum 6005 T5, Stainless Steel 304منشأ المنتج :
Tianjin, Fujianميناء الشحن :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
وصف المنتج

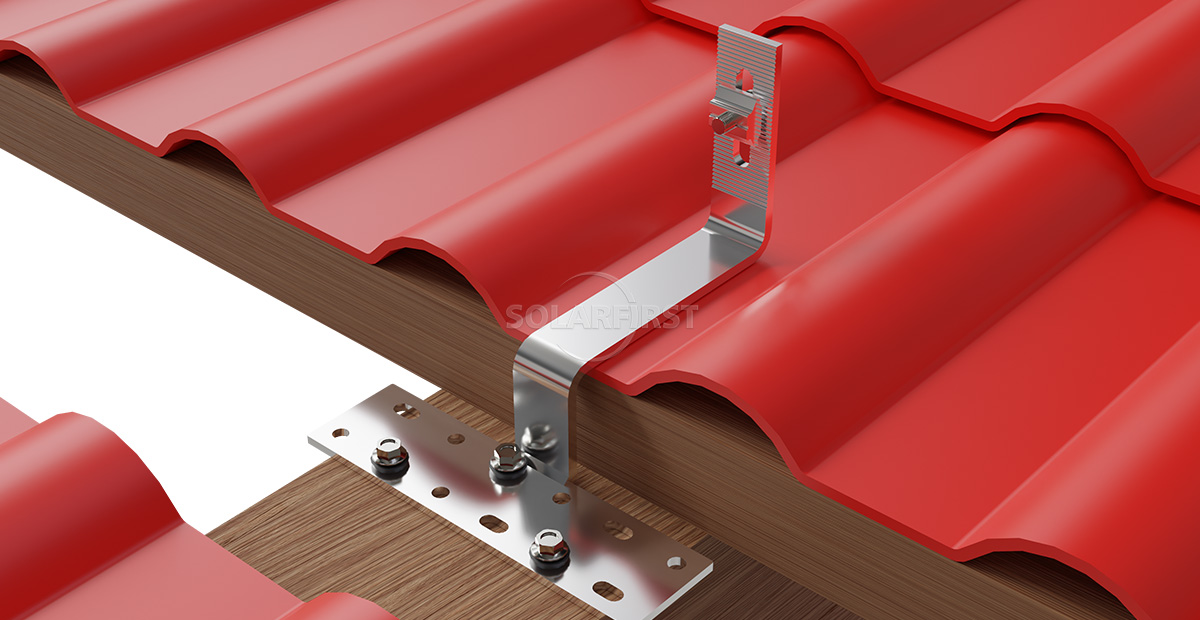

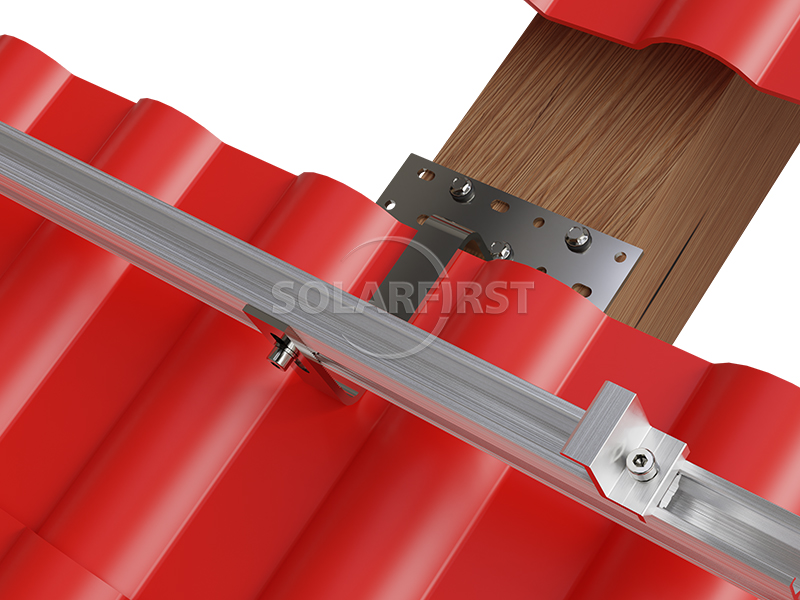

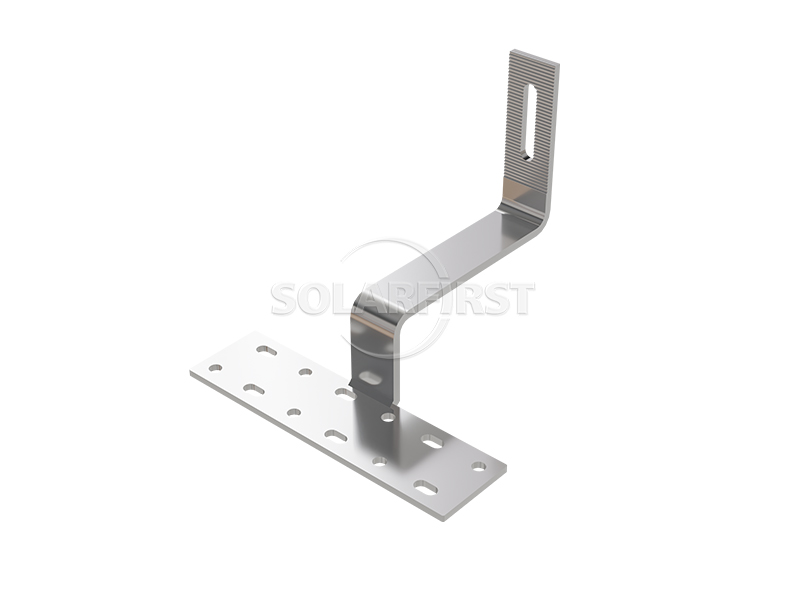

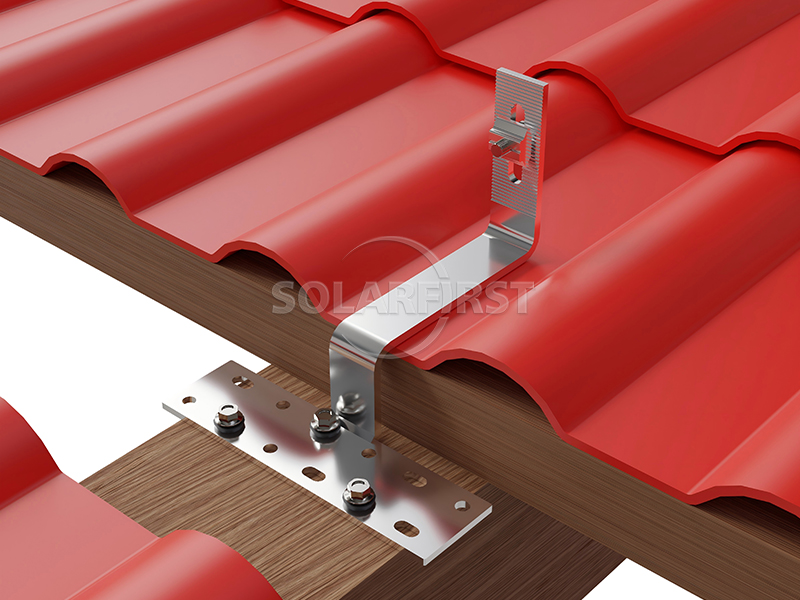

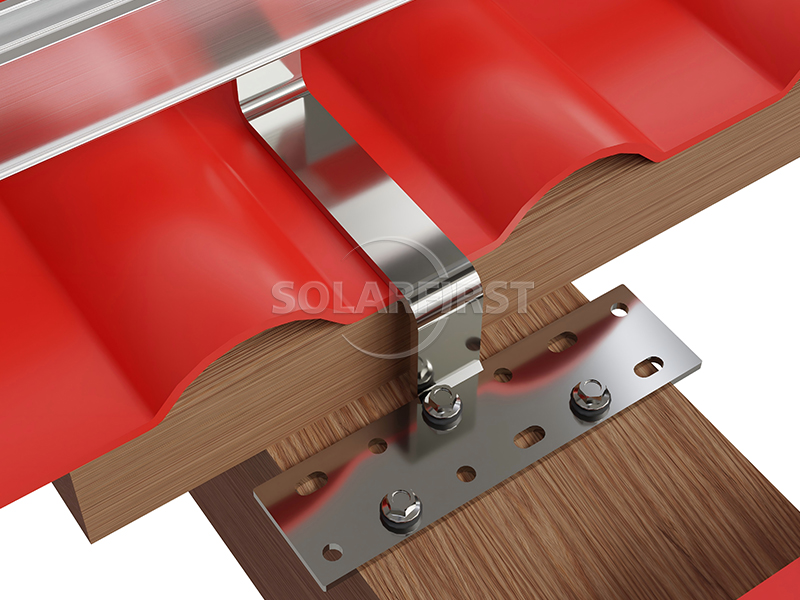

تتكون خطافات الألواح الكهروضوئية المثبتة على أسطح المنازل عادةً من مكونات معدنية على شكل حرف L أو شبه حرف J، وتتألف من قاعدة (اللوحة السفلية المتصلة بالعارضة الخشبية) وذراع رأسي (لوحة رأسية تمتد لأعلى لتثبيت سكة التوجيه). يحتوي الذراع الرأسي عادةً على أخاديد ضبط أو فتحات لتحديد موضع التوصيل والتثبيت بسكة التوجيه. تُثبّت قاعدة الخطاف بهيكل السقف باستخدام براغي أو مسامير ذاتية الثقب. يمتد الذراع الرأسي عبر فجوات البلاط إلى سطحه، ثم تُوصل سكة التوجيه بالذراع الرأسي باستخدام براغي على شكل حرف T. وأخيرًا، تُثبّت وحدة الألواح الكهروضوئية بواسطة كتلة ضغط أعلى سكة التوجيه.

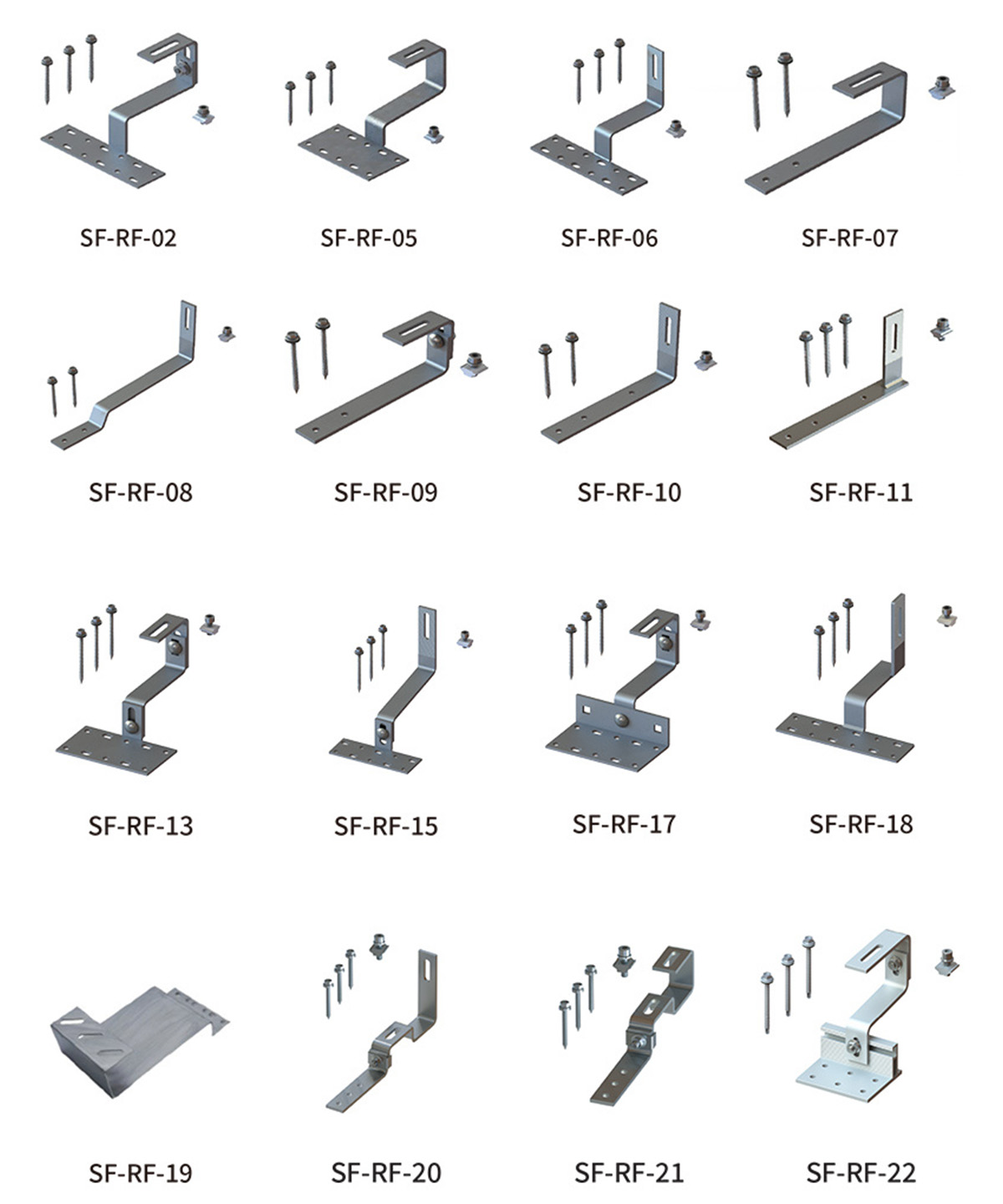

تتطلب أنواع البلاط المختلفة أشكالًا مختلفة للخطافات. على سبيل المثال، عادةً ما يستخدم البلاط الخزفي/المزجج خطافات منحنية، حيث يتطابق انحناء الذراع العمودي مع انحناء ظهر البلاطة لضمان تثبيتها جيدًا بعد إعادة وضعها. أما البلاط المسطح، فيستخدم غالبًا خطافات ذات ذراع مستقيمة أو قابلة للتعديل. كما أن للبلاط ذي الأخاديد المزدوجة، والبلاط الروماني، والبلاط الإسباني نماذج خطافات خاصة بها. وتميل اتجاهات المنتجات الحديثة إلى تفضيل تصميمات الخطافات القابلة للتعديل متعددة الاتجاهات، والتي تتكيف مع زوايا السقف المختلفة، والمسافات بين العوارض، وسماكات البلاط من خلال آلية تعشيق مسننة، وفتحات طويلة، وغيرها من الطرق.

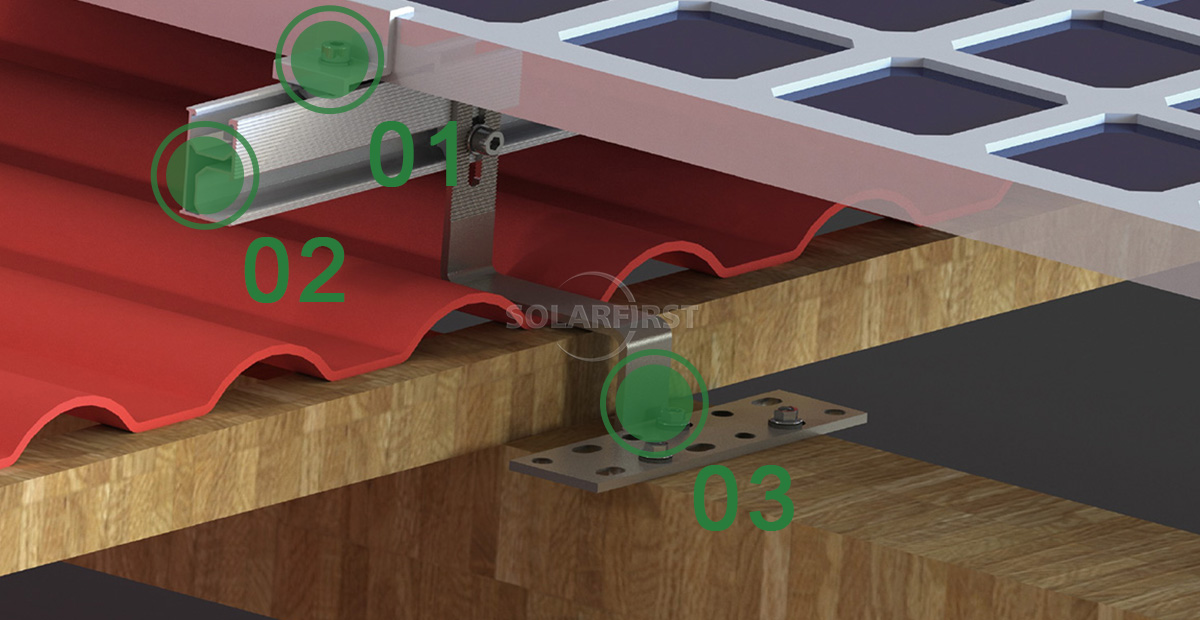

مكونات المنتج
ميزة
▪ توافق أنواع متعددة من البلاط:
تُقدّم المنتجات عادةً نماذج مُخصصة تناسب أنواعًا مختلفة من البلاط، بما في ذلك البلاط على شكل حرف S، والبلاط المسطح، والبلاط الروماني، وبلاط الأردواز. كما تتوفر خطافات قابلة للتعديل لتلبية احتياجات تركيب معظم أسطح المنازل المُغطاة بالبلاط.
▪ تركيب مريح نسبياً:
بفضل وصلات البراغي، يُغني التركيب عمومًا عن الحاجة إلى الحفر أو اللحام في الموقع. تتطلب بعض التصاميم المعيارية 3-4 قطع فقط، وبحد أقصى ثلاث أدوات، مما يوفر وقت البناء في الموقع.
▪ مقاومة ممتازة للظروف الجوية:
عادةً ما تكون المكونات الرئيسية مصنوعة من الفولاذ المقاوم للصدأ 304 أو سبيكة الألومنيوم عالية القوة AL6005-T5، مما يوفر مقاومة ممتازة للتآكل ويتيح الاستخدام طويل الأمد في مختلف المناخات الخارجية.
▪ قوة هيكلية موثوقة:
تتميز المنتجات المصممة باحترافية بقوة شد أحادية النقطة تتجاوز 400 كجم، مما يجعلها تقاوم بشكل فعال الرياح والثلوج والأحمال الطبيعية الأخرى، مما يضمن التشغيل الآمن لنظام الخلايا الكهروضوئية.
▪ تصميم مرن وقابل للتعديل:
تدعم الخطافات القابلة للتعديل عادةً تعديلات الارتفاع وموضع التركيب لتتناسب مع سماكات البلاط المختلفة ومواضع عوارض السقف الهيكلية، مما يقلل من أعمال القطع والتعديل في الموقع.
▪ تصميم مرن وقابل للتعديل نسبياً:
تُتيح الخطافات القابلة للتعديل عادةً ضبط الارتفاع وموضع التركيب بما يتناسب مع سماكات البلاط المختلفة ومواقع عوارض السقف الإنشائية، مما يُقلل من أعمال القطع والتعديل في الموقع. كما تُساعد في الحفاظ على سلامة السقف: فبما أن الهيكل الرئيسي مُثبّت أسفل البلاط، فلا حاجة عادةً لحفر ثقوب إضافية فيه، مما يُقلل من التأثير على سلامة السقف ومظهره العام.
حدود
| تثبيت | سقف من القرميد |
| أحمال الرياح | تصل سرعتها إلى 60 متر/ثانية |
| حمولة الثلج | 1.4 كيلو نيوتن/م² |
| زاوية الميل | موازٍ لسطح السقف |
| المعايير | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، |
| مادة | ألومنيوم مؤكسد AL6005-T5، فولاذ مقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |
السيناريوهات القابلة للتطبيق
▪ أسطح المنازل المائلة التقليدية: إنشاء محطات طاقة كهروضوئية موزعة لأنواع مختلفة من أسطح المنازل المغطاة بالبلاط والزجاج، مثل الفيلات والمنازل الريفية المبنية ذاتيًا.
▪ أسطح المباني التجارية المغطاة بالقرميد: مشاريع الطاقة الشمسية الكهروضوئية على أسطح المباني التجارية ذات الأسطح القرميدية، مثل الفنادق والنوادي ومباني المكاتب.
▪ تحديث أسطح المباني القديمة المحفوظة بأنظمة الطاقة الشمسية الكهروضوئية: مشاريع تركيب الألواح الكهروضوئية للمباني القديمة أو التاريخية باستخدام بلاط الأردواز، والبلاط ذي الطراز العتيق، وما إلى ذلك.
▪ أسطح جديدة مجهزة بألواح الطاقة الشمسية الكهروضوئية: يمكن تركيب أسطح القرميد المبنية حديثًا والتي تم التخطيط لتركيب الألواح الكهروضوئية فيها مسبقًا بشكل مباشر باستخدام نظام الخطاف والحلقة.
▪ تحديث أسطح المنازل السكنية القائمة المغطاة بالقرميد بأنظمة الطاقة الشمسية الكهروضوئية: تركيب الألواح الكهروضوئية على أسطح المنازل السكنية القائمة المغطاة بالقرميد. وبما أن أنظمة التثبيت بالخطاف والحلقة لا تتطلب عادةً تصنيعًا مكثفًا للقرميد، فإنها تُعد مناسبة نسبيًا لهذا النوع من مشاريع التحديث.
ملاحظات هامة:
▪ مشاكل مطابقة البلاط:
لكل نوع من أنواع البلاط نماذج خطافات خاصة به. قبل التركيب، يُنصح بتحديد نوع البلاط بدقة (مثل: النوع S، النوع W، البلاط المسطح، إلخ) لتجنب استخدام خطافات غير متوافقة قد تعيق إعادة وضع البلاط بشكل صحيح أو تُسبب ضعفًا في تحمل الأحمال.
▪ تأكيد قدرة تحمل الأحمال الهيكلية:
قبل التركيب، يُنصح بالتأكد من قدرة تحمل هيكل السقف، خاصةً في المباني القديمة. تأكد من سلامة العوارض الخشبية وخلوها من التعفن لضمان سلامة التحميل الإجمالية.
▪ دقة موضع التركيب:
يُحدد تباعد الخطافات وموضعها عادةً بناءً على حسابات تحمل السقف للأحمال. يُنصح بالرجوع إلى الرسومات الهندسية الاحترافية وتجنب ترتيبها بشكل عشوائي بالاعتماد على الخبرة فقط، لأن ذلك قد يؤثر على مقاومة النظام الكلية للرياح والثلوج.
▪ جودة أدوات التثبيت وتركيبها:
يُنصح باستخدام براغي فولاذية مقاومة للصدأ ذات رأس مربع ذاتية التثبيت للتوصيل. تؤثر جودتها بشكل مباشر على قوة تثبيت الخطافات. أثناء التركيب، تأكد من تثبيت البراغي بإحكام في هيكل العارضة الخشبية.
▪ إعادة وضع البلاط:
بعد تركيب الخطاف، يجب إعادة وضع البلاطات التي تمت إزالتها لضمان تغطيتها لقاعدة الخطاف بشكل صحيح وتداخلها بإحكام مع البلاطات المحيطة.
▪ العوامل المناخية المحلية:
في المناطق الساحلية ذات الرذاذ الملحي العالي، يوصى باستخدام خطافات الفولاذ المقاوم للصدأ 316L كخيار مفضل؛ في المناطق الشمالية ذات تساقط الثلوج الكثيف، من الضروري التأكد من أن معايير حمل الثلج تلبي متطلبات المشروع.
▪ اتبع إجراءات البناء الاحترافية:
يتطلب تركيب الألواح الكهروضوئية على أسطح المنازل العمل على ارتفاعات عالية، ويجب أن يتم ذلك بواسطة فريق تركيب محترف ومؤهل، مع الالتزام الصارم بإجراءات التشغيل الآمنة.
▪ عمليات تفتيش دورية:
يوصى بإجراء عمليات فحص بصري منتظمة للخطافات بعد وضع النظام قيد الاستخدام (على سبيل المثال، سنويًا أو بعد أحداث الطقس القاسية) للتحقق من وجود علامات على الارتخاء أو التآكل.
ملخص
تُعدّ خطافات الألواح الكهروضوئية المثبتة على الأسطح عنصرًا أساسيًا يربط بين السطح ونظام الألواح الكهروضوئية، مما يوفر حلًا عمليًا لتركيب محطات الطاقة الكهروضوئية على الأسطح المبلطة دون إحداث تغييرات جوهرية في هيكل السطح الأصلي. تتميز هذه المنتجات عادةً بمرونة عالية، ومقاومة قوية للعوامل الجوية، وسهولة نسبية في التركيب، ما يلبي متطلبات بناء معظم أنظمة الألواح الكهروضوئية على الأسطح المبلطة المائلة.
عند اختيار هذه المنتجات وتركيبها، يُنصح بالتركيز على مؤشرات رئيسية مثل توافق نوع البلاط، وجودة المواد، والمواصفات الفنية (خاصةً أحمال الرياح والثلوج)، وفترة الضمان، مع مراعاة الظروف المناخية المحلية والاستخدام المقصود. يصل العمر الافتراضي لنظام توصيل الألواح الشمسية الكهروضوئية على أسطح المنازل عادةً إلى أكثر من 25 عامًا، مما يجعله أحد حلول التوصيل الأساسية الأكثر نضجًا لمحطات الطاقة الشمسية الكهروضوئية الموزعة على أسطح المنازل الصغيرة والمتوسطة الحجم ذات الأسطح المبلطة.
