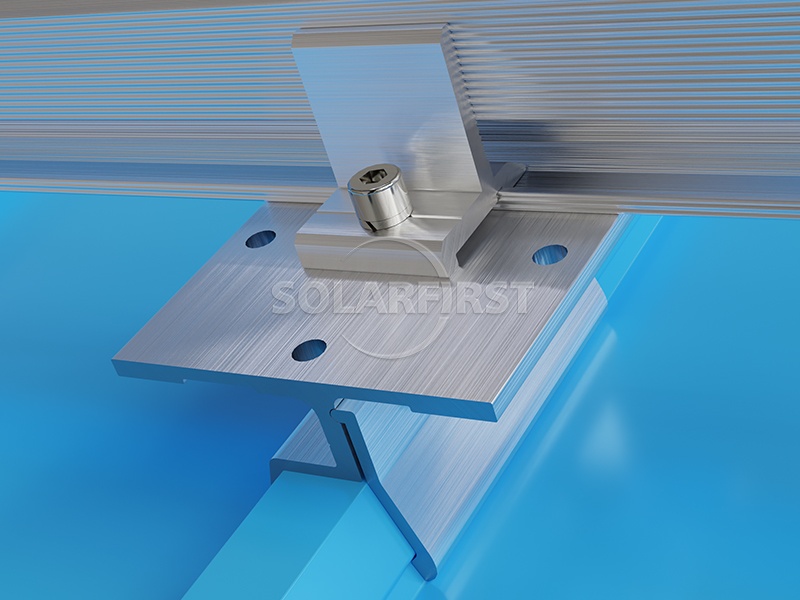

هذا المنتج عبارة عن ملحق لتركيب الألواح الكهروضوئية، مصمم خصيصًا لأسقف Klip-Lok المعدنية المموجة ذات الدرزات البارزة. يتميز بهيكل تثبيت غير نافذ، مما يُغني عن الحاجة إلى حفر سطح السقف. تُثبّت المشابك نفسها على حافة Klip-Lok لقمة السقف باستخدام قوة قفلها الميكانيكية، مما يوفر نقطة اتصال موثوقة لقضبان أو وحدات الألواح الكهروضوئية. يمنع هذا التصميم تلف ألواح السقف الناتج عن الحفر، مما يقلل بشكل فعال من خطر تسرب المياه، وهو مناسب بشكل خاص للأسقف التجارية والصناعية ذات متطلبات العزل المائي العالية.
لون :
Natural silver/ black（Colored according to customer requirements）شهادة :
ISO，SGS，CEمادة :
Anodized Aluminum 6005 T5, Stainless Steel 304منشأ المنتج :
Tianjin, Fujianميناء الشحن :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
وصف المنتج

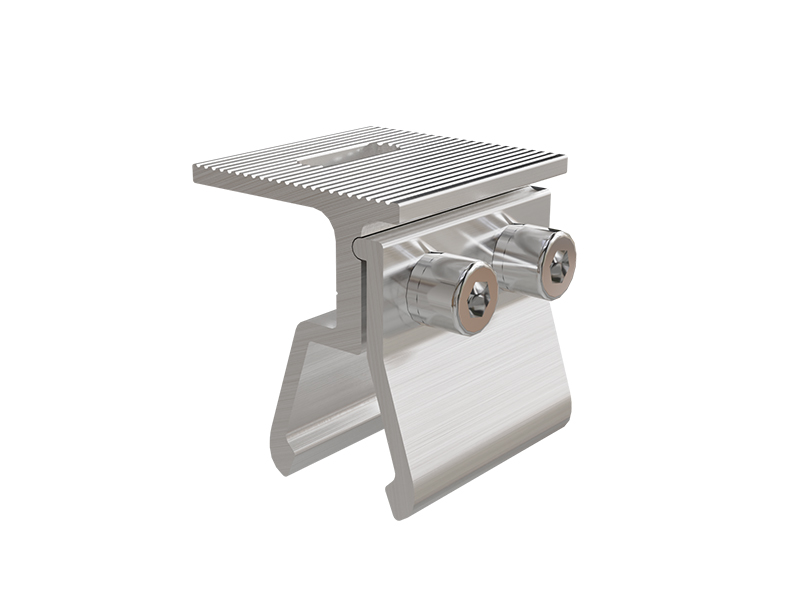

مشبك كليب-لوك عبارة عن موصل غير نافذ مصنوع من سبائك الألومنيوم والفولاذ المقاوم للصدأ. يقوم بتثبيت السطح وتأمينه دون الحاجة إلى ثقب، مما يحمي طبقة العزل المائي للسطح بفعالية. يتميز هذا المنتج بمقاومة للرياح تصل سرعتها إلى 60 م/ث ومقاومة للثلوج تصل إلى 1.4 كيلو نيوتن/م²، وهو سهل التركيب، عالي الموثوقية، ومتين. يُستخدم على نطاق واسع في مشاريع الطاقة الشمسية الكهروضوئية الموزعة في المباني الصناعية والتجارية، والبيوت الزراعية المحمية، وغيرها من المواقع.

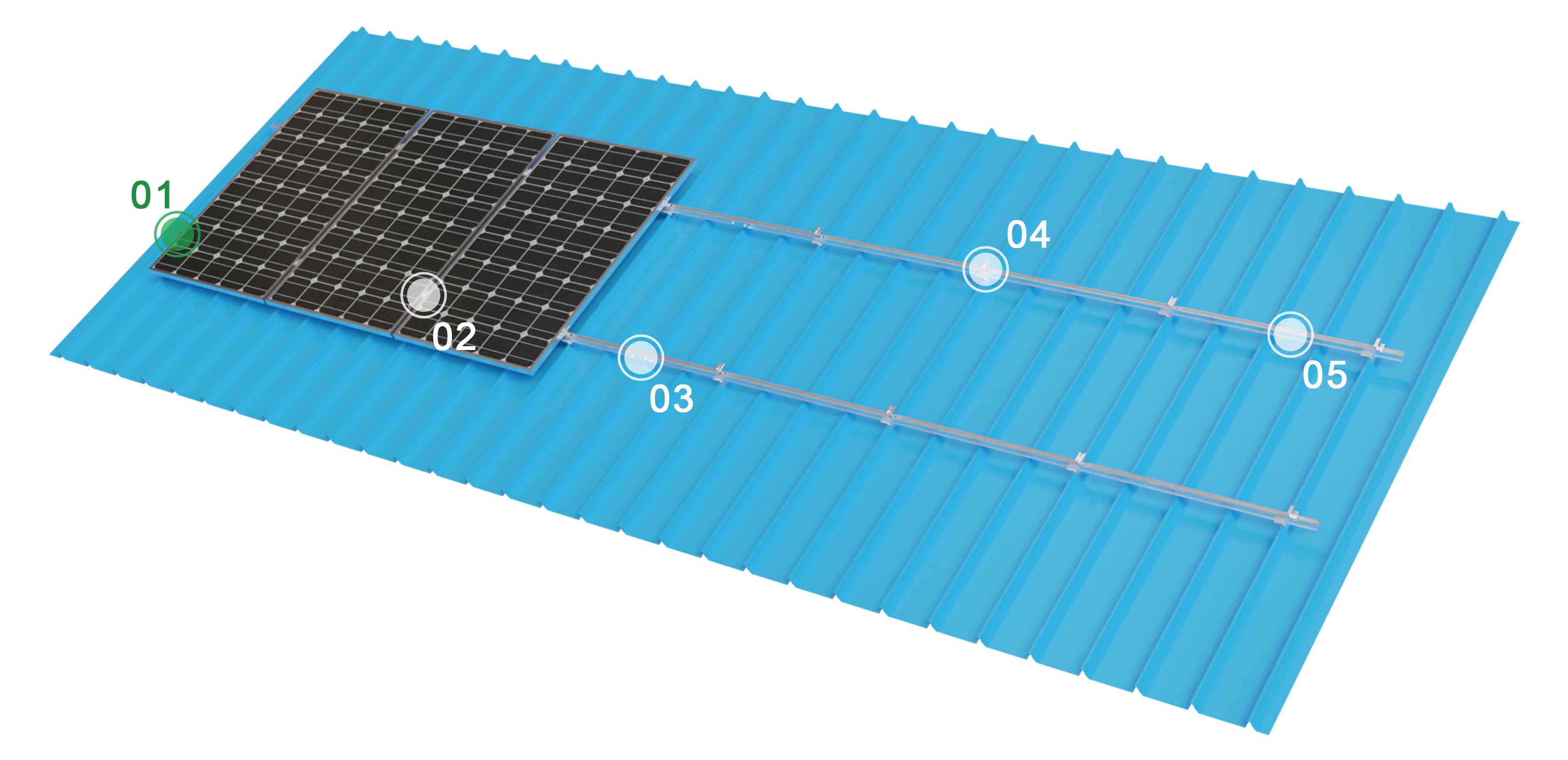

مكونات المنتج
ميزة
▶ تركيب بدون ثقوب
لا حاجة إلى براغي ذاتية التثبيت، مما يحافظ على الألواح المعدنية للسقف وطبقة العزل المائي، ويقلل بشكل كبير من خطر التسرب مقارنة بطرق التثبيت التقليدية من خلال الثقوب.
▶ هيكل موثوق
قوة تثبيت موحدة، ومقاومة قوية للرياح، وقابلية للتكيف مع البيئات ذات الحرارة العالية والرطوبة العالية ورذاذ الملح.
▶ سهولة التركيب
بعد تثبيت المشبك على الحافة، قم بربطه باستخدام مفتاح عزم الدوران؛ لا حاجة لأدوات خاصة، ويمكن لشخص واحد تشغيله.
▶ توافق جيد
يتكيف مع أحجام حواف Klip-Lok الشائعة؛ الواجهة العلوية متوافقة مع قضبان ومشابك الخلايا الكهروضوئية السائدة.
▶ مقاوم للعوامل الجوية ومتين
يتكون الهيكل الرئيسي من سبائك الألومنيوم المؤكسدة، والمثبتات مصنوعة من الفولاذ المقاوم للصدأ 304، مما يوفر عمرًا افتراضيًا مقاومًا للتآكل لأكثر من 10 سنوات.
▶ تصميم خفيف الوزن
يبلغ وزن كل مشبك حوالي 0.15-0.25 كجم، مما يقلل من حمل السقف.
حدود
| تثبيت | سقف معدني |
| أحمال الرياح | تصل سرعتها إلى 60 متر/ثانية |
| حمولة الثلج | 1.4 كيلو نيوتن/م² |
| زاوية الميل | موازٍ لسطح السقف |
| المعايير | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
| مادة | ألومنيوم مؤكسد AL6005-T5، فولاذ مقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |
السيناريوهات القابلة للتطبيق
▪ مباني المصانع الصناعية والتجارية: أسطح كبيرة من الفولاذ المموج، تتطلب معايير عالية للعزل المائي وسرعة البناء.
▪ مراكز الخدمات اللوجستية والتخزين: مساحة سقف كبيرة، مناسبة لطرق التركيب غير المثقبة.
▪ البيوت الزجاجية الزراعية: في حالة الأسقف المعدنية المائلة، يمكن للمشابك تجنب إتلاف الهيكل الأصلي.
▪ تجديد مشاريع الطاقة الشمسية الكهروضوئية القديمة: لا يمكن حفر الأسقف المعدنية الموجودة؛ لذا فإن التثبيت بالمشابك هو الحل الأمثل.
▪ المباني ذات متطلبات العزل المائي الصارمة: مثل أسطح المصانع في صناعات الإلكترونيات والأدوية والأغذية.
ملاحظات هامة:
▶ تأكيد نوع السقف
هذا المشبك مناسب فقط لألواح الأسقف المعدنية ذات الهيكل ذي الدرزات القائمة (Klip-Lok)، وليس للألواح المموجة شبه المنحرفة أو ألواح الدرزات الزاوية.
▶ حساب الحمل
ينبغي على مهندس إنشائي حساب عدد المشابك والمسافة بينها بناءً على سرعة الرياح المحلية، وحمل الثلج، وامتداد السقف، وغيرها من الظروف.
▶التركيب وفقًا للمواصفات
يجب ربط البراغي بعزم الدوران المحدد (عادةً 16-20 نيوتن متر) باستخدام مفتاح عزم الدوران. قد يؤدي الربط الزائد إلى تلف الحافة، بينما قد يؤدي الربط غير الكافي إلى الانزلاق.
▶ فحص حالة السقف
قبل التركيب، تأكد من خلو ألواح السقف من الصدأ الشديد أو التشوه أو تقشر الطلاء؛ وإلا فقد تكون قوة التثبيت غير كافية.
▶ الفحص الدوري
يوصى بفحص إحكام المشبك سنوياً، وخاصة بعد الأعاصير أو تساقط الثلوج الكثيف.
▶ وصلة التأريض
في حالة استخدام قضبان معدنية، يجب إجراء التأريض المناسب بين المكونات والسقف وفقًا للمواصفات الكهربائية.
▶تجنب الخلط
قد تختلف أبعاد المشابك من علامات تجارية أو دفعات مختلفة، ولا ينبغي خلطها على نفس السطح.
ملخص
مشابك Klip-Lok للأسقف هي موصلات متخصصة للألواح الكهروضوئية، مصممة خصيصًا للأسقف المعدنية ذات الدرزات البارزة. يمنع تصميمها غير المخترق مخاطر التسرب المرتبطة بالحفر، مع توفير مزايا مثل سرعة التركيب، وقدرة تحمل موثوقة، ومقاومة عالية للظروف الجوية. وهي مناسبة لمختلف مشاريع الألواح الكهروضوئية ذات الأسقف المعدنية المائلة في القطاعات الصناعية والتجارية والمستودعات والبيوت الزراعية. مع الاختيار الصحيح والتركيب الموحد والصيانة الدورية، يوفر هذا المنتج حل تثبيت آمنًا ومتينًا ومتوافقًا مع المعايير لأنظمة الألواح الكهروضوئية.

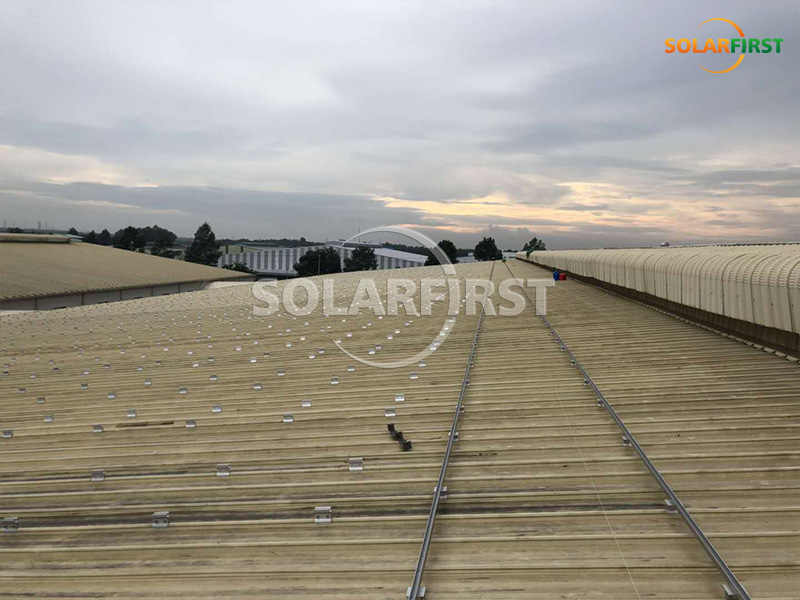

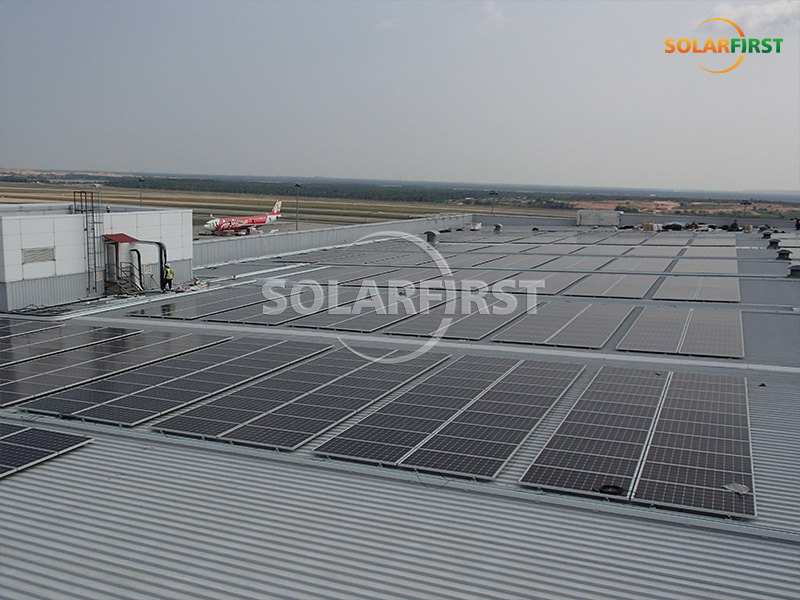

مرجع مشروع الطاقة الشمسية أولاً
