مشابك السقف الزاوية عبارة عن موصلات معدنية غير مثقبة مصممة خصيصًا لمحطات الطاقة الشمسية الكهروضوئية ذات الأسقف الفولاذية المموجة ذات اللحامات الزاوية. تُثبّت هذه المشابك على قمم (أضلاع اللحامات الزاوية) السقف الفولاذي المموج باستخدام طريقة التثبيت، مما يوفر قاعدة داعمة لتركيب قضبان الألواح الشمسية أو تثبيت وحدات الألواح الشمسية مباشرةً. بالمقارنة مع عمليات التركيب التقليدية التي تعتمد على الحفر، يتجنب هذا المنتج بشكل جذري خطر التسرب الناتج عن الحفر وتلف الطبقة العازلة للماء في السقف. يُعد هذا المنتج عنصرًا أساسيًا لتحقيق تركيب آمن وفعال وغير مُتلف في مشاريع الطاقة الشمسية الكهروضوئية الموزعة الصناعية والتجارية.
لون :
Natural silver/ black（Colored according to customer requirements）شهادة :
ISO，SGS，CEمادة :
Anodized Aluminum 6005 T5, Stainless Steel 304منشأ المنتج :
Tianjin, Fujianميناء الشحن :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
وصف المنتج

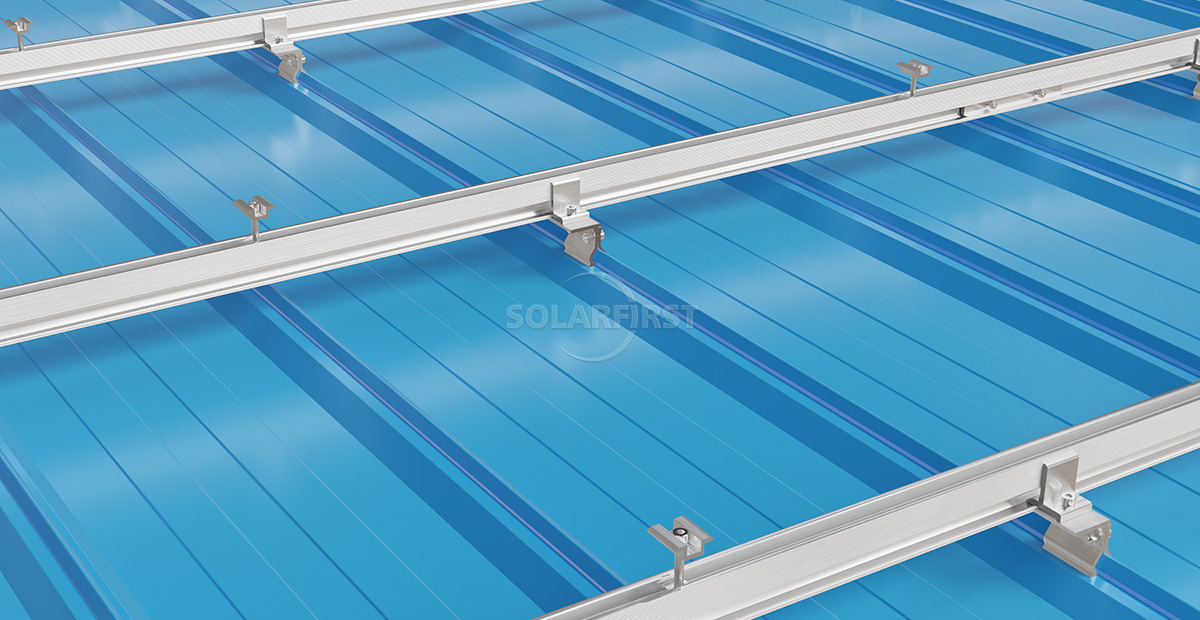

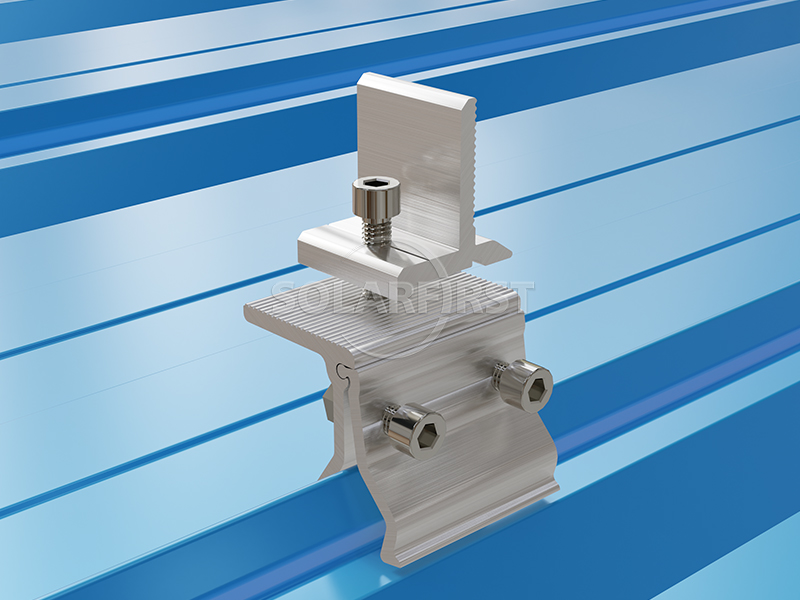

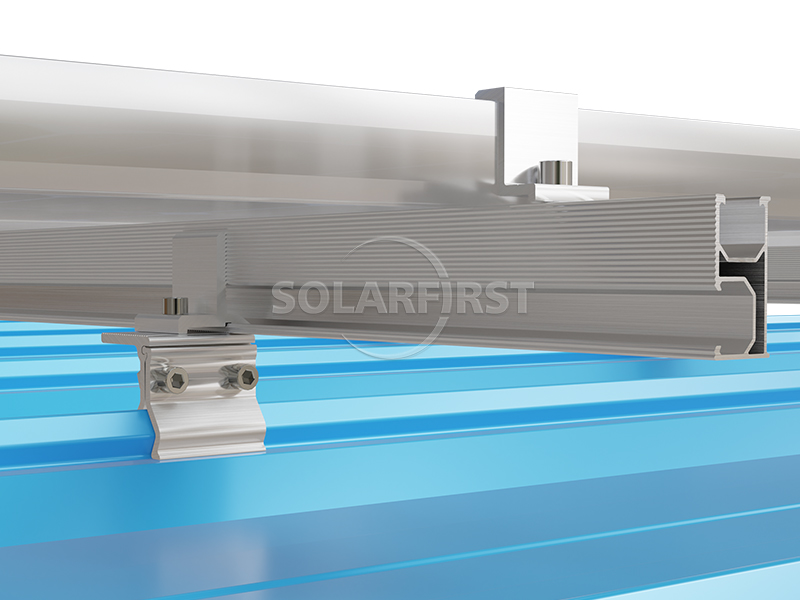

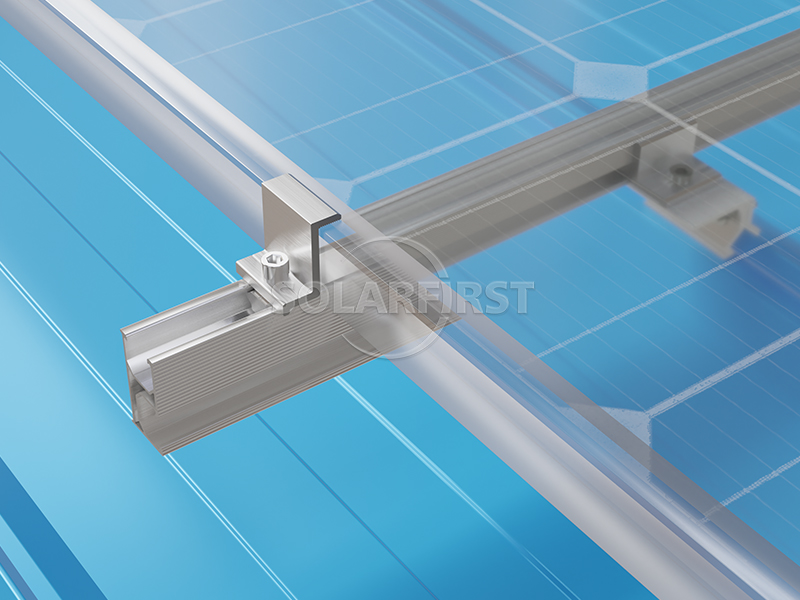

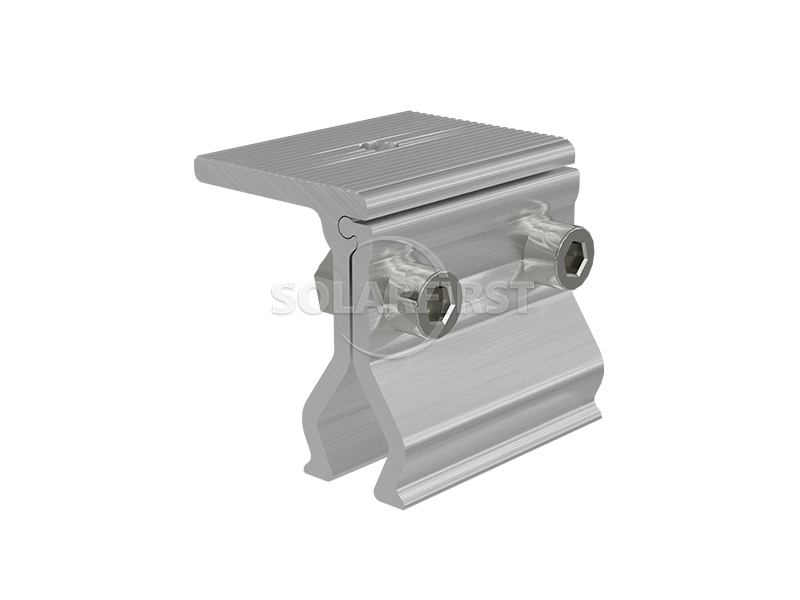

مشابك السقف الزاوية هي موصلات دعم للألواح الكهروضوئية مصممة خصيصًا لأسقف القشرة ذات القفل الزاوي. تُثبّت هذه المشابك على قمم (أضلاع القفل الزاوي) سقف القشرة، مما يوفر نقطة تحمل موثوقة للحمل لتركيب قضبان الألواح الكهروضوئية لاحقًا أو التركيب المباشر لوحدات الألواح الكهروضوئية.
بخلاف طرق التركيب التقليدية بالحفر، لا تخترق مشابك التثبيت الزاوية ألواح القشرة، مما يمنع بشكل فعال خطر التسرب الناتج عن الحفر وتلف طبقة العزل المائي للسقف. كما أنها تحمي طلاء القشرة وقوة الهيكل. هذا المنتج مناسب لمعظم أنواع أسطح القشرة ذات التثبيت الزاوية الشائعة، وهو عنصر أساسي لتحقيق تركيب غير مُتلف، وبناء سريع، وموثوقية طويلة الأمد في مشاريع الطاقة الشمسية الكهروضوئية الموزعة التجارية والصناعية.

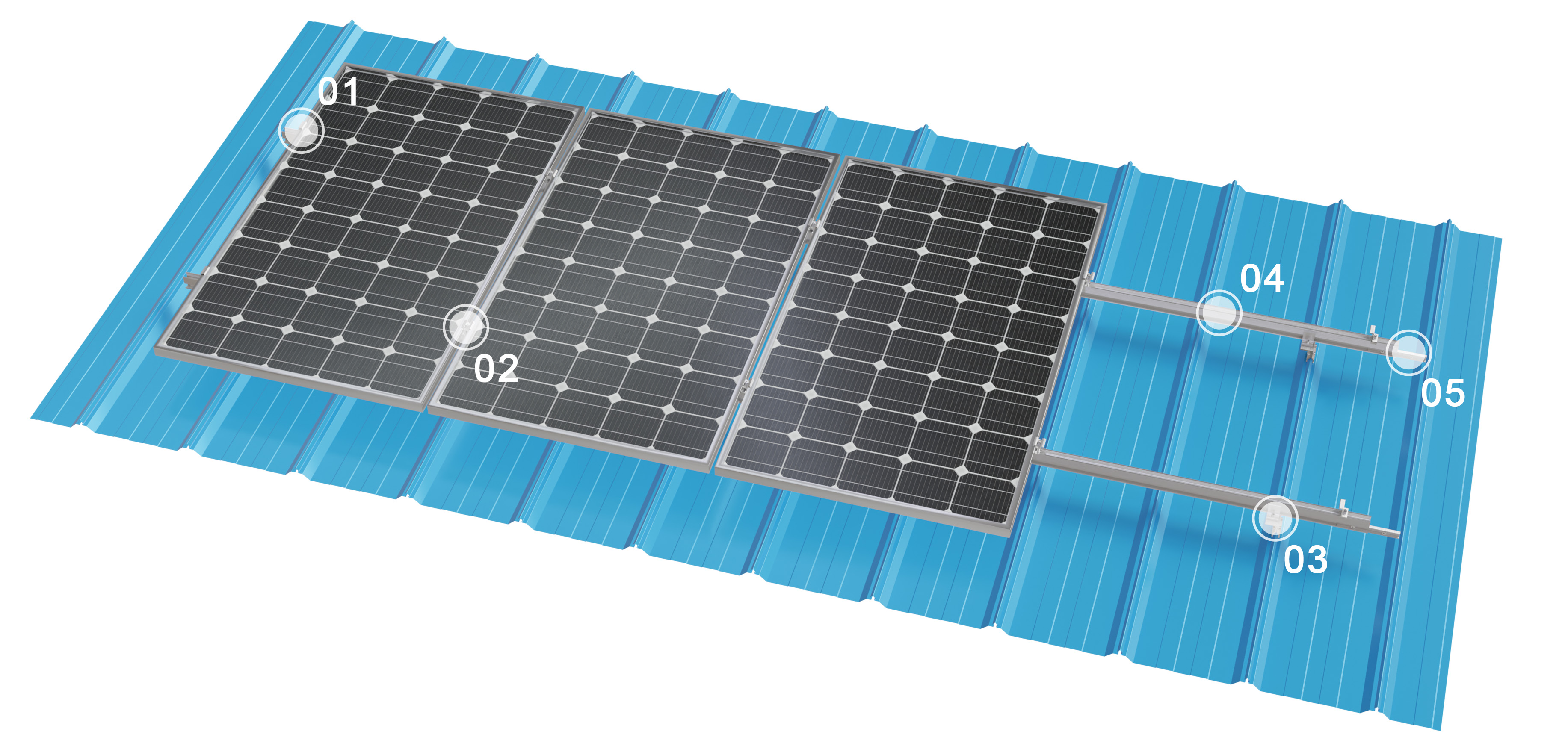

مكونات المنتج
ميزة
▶ Nتركيب غير تخريبي، مما يقلل بشكل كبير من خطر التسربات
يُغني نظام التثبيت الميكانيكي بالكامل عن الحاجة إلى الحفر في السقف، متجنباً بذلك السبب الأكثر شيوعاً للتسربات، ألا وهو تلف الطبقة العازلة للماء في السقف الفولاذي المموج. مع ذلك، من المهم ملاحظة أن التسربات قد تحدث عند نقاط تداخل البلاط الأصلية، أو في المناطق القديمة، أو الصدئة، مما يستدعي إجراء تقييم شامل.
▶ قوة عالية ووزن خفيف، حمل منخفض على السقف
الهيكل الرئيسي مصنوع من سبيكة ألومنيوم عالية المتانة، ويزن ثلث وزن الفولاذ فقط، مما يقلل من ضغط التحميل على مباني المصانع القديمة. تتجاوز قوة الشد في نقطة واحدة 1500 نيوتن، مما يوفر مقاومة ممتازة للرياح.
▶ مقاومة عالية للظروف الجوية، وعمر افتراضي مماثل
تخضع سبيكة الألومنيوم لمعالجة الأنودة (AA10μm+)، بالإضافة إلى مثبتات من الفولاذ المقاوم للصدأ 304، مما يجعلها مقاومة لرذاذ الملح والأمطار الحمضية وغيرها من الظروف البيئية. يبلغ عمرها التصميمي 25 عامًا أو أكثر، وهو ما يعادل تقريبًا عمر وحدات الخلايا الكهروضوئية.
▶ تركيب سريع، مما يوفر تكاليف العمالة
يتم الربط باستخدام مفتاح ربط عادي فقط، مما يلغي الحاجة إلى اللحام أو الأدوات المعقدة. وبالمقارنة مع طرق الحفر، تزداد كفاءة التركيب بأكثر من 50%، مما يقلل تكاليف البناء بشكل فعال.
▶ متعدد الاستخدامات ومتوافق مع أنواع البلاط الشائعة
يوفر هذا المنتج مشابك خاصة لمعظم أنواع بلاط الزوايا الشائعة في السوق، مما يضمن درجة عالية من التوافق ويقلل من تلف أضلاع بلاط الفولاذ الملون.
حدود
| تثبيت | سقف معدني |
| أحمال الرياح | تصل سرعتها إلى 60 متر/ثانية |
| حمولة الثلج | 1.4 كيلو نيوتن/م² |
| زاوية الميل | موازٍ لسطح السقف |
| المعايير | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
| مادة | ألومنيوم مؤكسد AL6005-T5، فولاذ مقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |
السيناريوهات القابلة للتطبيق

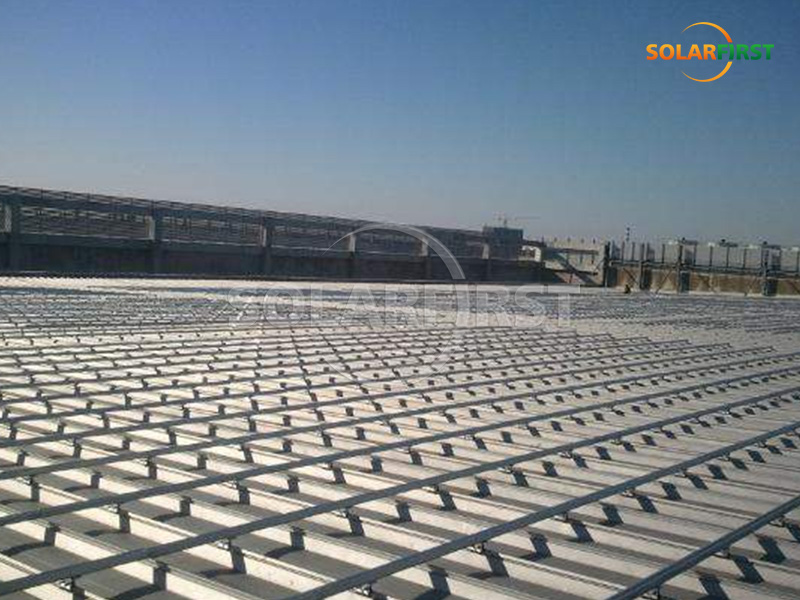

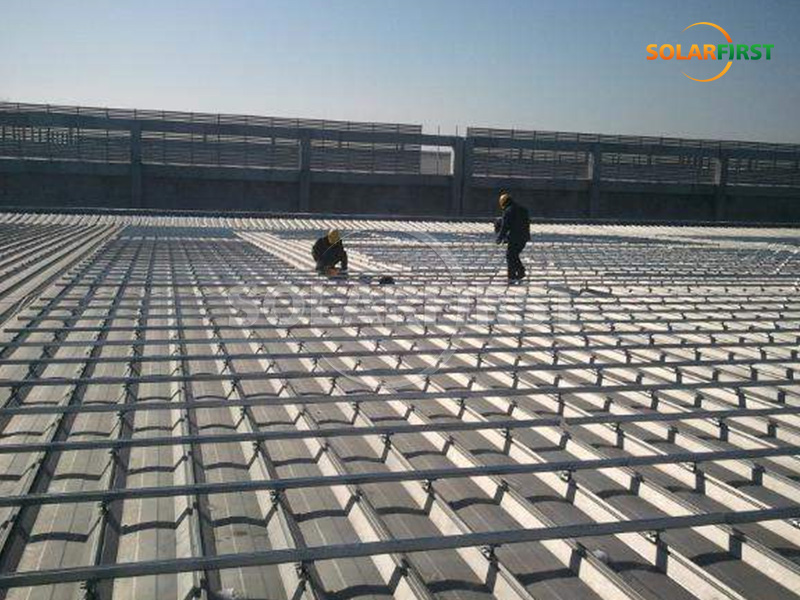

▪ محطات الطاقة الكهروضوئية الجديدة أو القائمة على أسطح المصانع الصناعية المصنوعة من صفائح فولاذية مموجة
▪ مجمعات لوجستية، ومستودعات، ومواقف سيارات، وما إلى ذلك، ذات أسقف من صفائح فولاذية ذات حواف مائلة
▪ مشاريع الطاقة الشمسية الكهروضوئية الموزعة التجارية والصناعية (مناسبة بشكل خاص لمصانع الأغذية والإلكترونيات والأدوية ذات متطلبات العزل المائي العالية)
▪ مشاريع تنشيط المناطق الريفية، وتخفيف حدة الفقر باستخدام الطاقة الشمسية الكهروضوئية، وغيرها من مشاريع تجديد أسطح الأسقف المصنوعة من صفائح الفولاذ المموج
▪ أي تركيب للخلايا الكهروضوئية على أسطح فولاذية خفيفة حيث لا يُسمح أو لا يكون مناسبًا إحداث ثقوب أو تلف في السقف
ملاحظات هامة:
▶ يُعدّ التأكد من نوع البلاطة أمرًا بالغ الأهمية
قبل الشراء، يُرجى قياس ارتفاع الأضلاع والمسافة بينها وأبعاد الفتحات في ألواح التسقيف الفولاذية الملونة بدقة للتأكد من توافقها مع المشابك. يُنصح بتزويد الشركة المصنعة برسم تخطيطي للقطاع العرضي لنوع البلاط للتحقق من ذلك.
▶ يجب أن تستند المسافة بين المشابك إلى حسابات هيكلية.
يجب أن يقوم مهندس إنشائي بحساب وتحديد المسافة الجانبية/الطولية للمشابك بناءً على أحمال الرياح المحلية، وأحمال الثلوج، ووزن الألواح الكهروضوئية. ولا يجوز زيادتها أو إنقاصها بشكل عشوائي.
▶ الحشيات ضرورية
يجب استخدام حشيات EPDM أو النايلون على أسطح التلامس بين المشابك والصفيحة الفولاذية الملونة لمنع الاحتكاك المباشر بين المعدن والمعدن الذي قد يؤدي إلى تلف الطلاء وزيادة الاحتكاك.
▶ التحكم في عزم الدوران
يجب استخدام مفتاح عزم الدوران أثناء التركيب. اربط البراغي وفقًا لمتطلبات الشركة المصنعة (عادةً 15-20 نيوتن متر لبراغي M8). قد يؤدي الربط الزائد إلى تلف التموجات، بينما يؤدي الربط غير الكافي إلى مقاومة غير كافية للرياح.
▶ عمليات تفتيش دورية
يوصى بإجراء فحوصات عشوائية على إحكام ربط مسامير التثبيت كل عامين، وخاصة بعد التعرض لظروف رياح شديدة.
▶ تقييم شامل لعزل السقف ضد الماء
تُعالج مشابك السقف الزاوية خطر التسرب عند نقطة التركيب، لكنها لا تُعالج مشاكل التسرب عند الوصلات والتداخلات والنتوءات والمزاريب الموجودة في السقف الفولاذي المموج. بالنسبة للأسقف القديمة، يُنصح بإجراء إصلاحات العزل المائي قبل تركيب الألواح الشمسية.
ملخص
تُعدّ مشابك السقف الزاوية حلاً متطوراً وشائع الاستخدام لتركيب أنظمة الأسقف الكهروضوئية المصنوعة من صفائح فولاذية مموجة، دون إتلافها. وبفضل طريقة التثبيت التي لا تتطلب حفرًا، تتجنب هذه المشابك خطر التسرب الناتج عن الحفر الذي قد يُلحق الضرر بطبقة العزل المائي للسقف. كما تتميز هذه المشابك بمزايا أخرى، مثل المتانة العالية، وخفة الوزن، ومقاومة التآكل، وسرعة التركيب. إن اختيار منتجات من شركات مصنعة موثوقة تتوافق مع نوع البلاط، والالتزام التام بمواصفات التركيب، يضمن التشغيل الآمن لمحطة الطاقة الكهروضوئية لأكثر من 20 عامًا.
