عند اختيار الألواح الشمسية لشرفات المنازل والفيلات الصغيرة، يتجه التوجه السائد حاليًا نحو "الحلول الخفيفة والمتكاملة وسهلة التركيب"، بدلاً من مجرد شراء حوامل منفصلة. وتزداد شعبية هذه المنتجات بين العائلات نظرًا لسهولة استخدامها كأجهزة تعمل بالطاقة الشمسية.
لون :
Natural silver/ black（Colored according to customer requirements）شهادة :
ISO，SGS，CEمادة :
Anodized Aluminum 6005 T5, Stainless Steel 304منشأ المنتج :
Tianjin, Fujianميناء الشحن :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
وصف المنتج

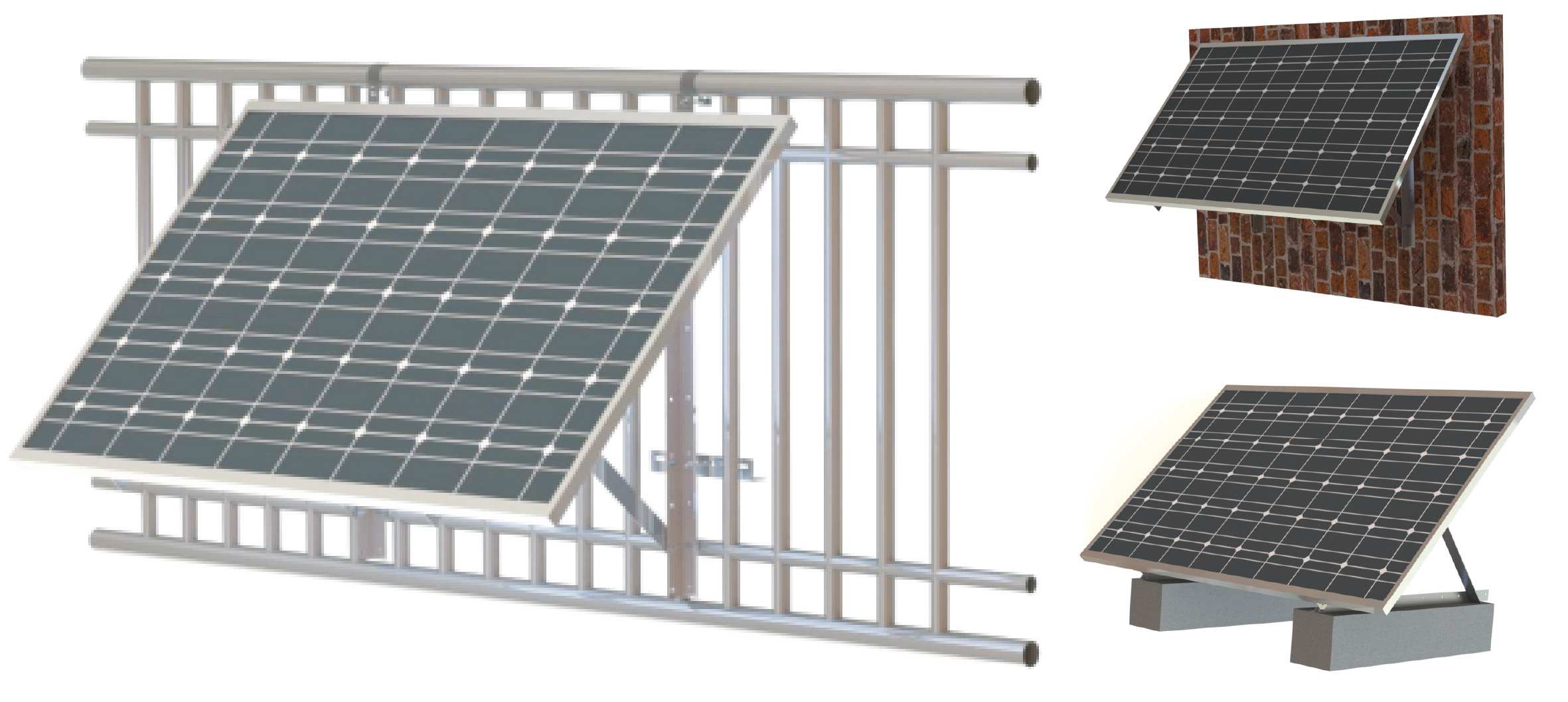

حامل الألواح الكهروضوئية للشرفات السكنية هو نظام دعم يُستخدم لتركيب الألواح الكهروضوئية الشمسية على شرفات المنازل أو التراسات أو الجدران الخارجية للفيلات الصغيرة. وباعتباره أساسًا لأجهزة توليد الطاقة الكهروضوئية في الشرفات، فإنه يسمح بتركيب الألواح الكهروضوئية على الدرابزينات أو الجدران أو الأرض، مما يساعد العائلات على استغلال مساحة الشرفة غير المستخدمة لتوليد الكهرباء النظيفة.
تتميز هذه الأقواس عادةً بتصميم خفيف الوزن ليناسب قدرة التحمل المحدودة ومساحة التركيب في شرفات المنازل. يتم تركيب معظم المنتجات من خلال التجميع المسبق المعياري والمثبتات القياسية، مما يُغني عن الحاجة إلى أدوات كهربائية ضخمة أو أعمال بناء معقدة. في السنوات الأخيرة، اتجه تصميم أقواس الألواح الشمسية للشرفات نحو تصميمات تُشبه الأجهزة المنزلية، مما يعني سهولة تجميعها واستخدامها فور إخراجها من العبوة، وبالتالي تقليل الحاجة إلى فنيي التركيب المحترفين..

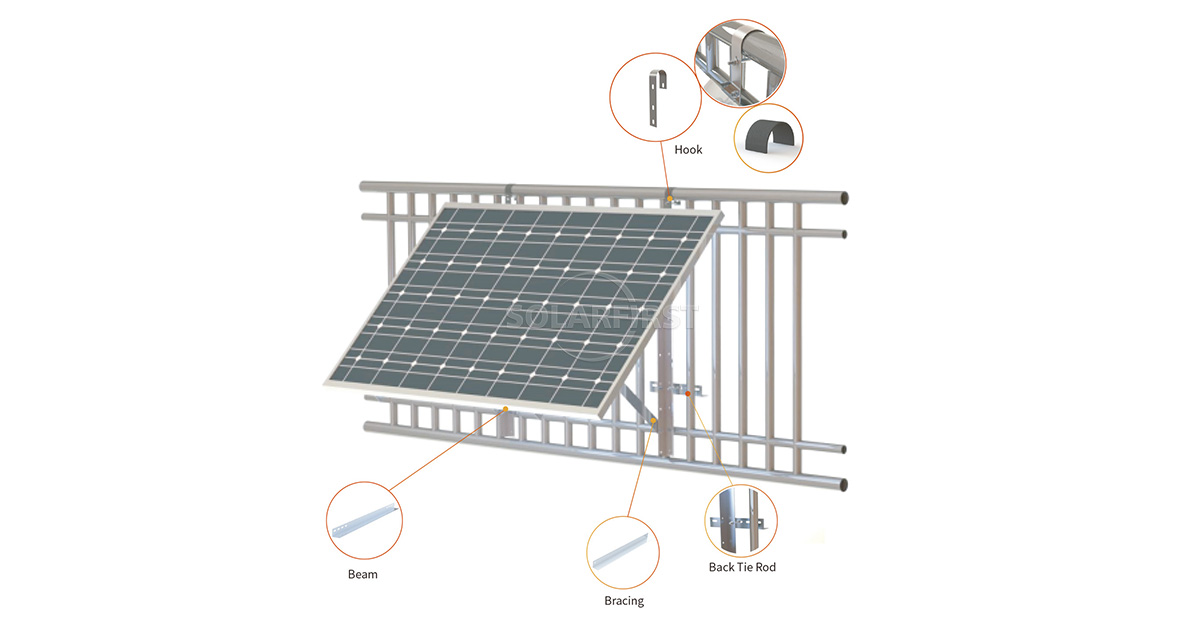

مكونات المنتج
ميزة
▪ عملية التثبيت بسيطة نسبياً:
يقلل التصميم المدمج والمُجمّع مسبقًا من خطوات التركيب بعد فتح العبوة، مما يسمح لمعظم المستخدمين المنزليين بإتمام التثبيت دون الحاجة إلى أدوات متخصصة. ووفقًا لآراء بعض المستخدمين، فإن وقت التثبيت عادةً ما يكون أقل من 30 دقيقة.
▪ مواد خفيفة الوزن:
يزن حامل سبائك الألومنيوم عادةً 8-10 كجم لكل مجموعة، مما يجعل التعامل معه ووضعه سهلاً نسبياً ويقلل من الحمل الإضافي على هيكل الشرفة.
▪ زاوية قابلة للتعديل للتكيف مع الفصول المختلفة:
بفضل دعم نطاق ميل من 0° إلى 60°، يمكن للمستخدمين ضبط زاوية استقبال اللوحة الشمسية وفقًا للتغيرات الموسمية، مما يساعد على زيادة توليد الطاقة السنوي.
▪ قدرة عالية على التكيف مع البيئة:
تتميز سبائك الألومنيوم المؤكسدة أو الفولاذ المقاوم للصدأ بمقاومة جيدة للتآكل في معظم الظروف المناخية (بما في ذلك التعرض اليومي لأشعة الشمس والأمطار والبيئات الرطبة).
▪ متوافق مع أحجام الألواح الشمسية الشائعة:
مناسب للوحدات الشمسية السائدة في السوق (طول ≤ 2200 مم، سمك 30-50 مم)، متوافق مع ألواح السيليكون أحادية البلورة أو متعددة البلورات.
▪ تأثير ضئيل على الهيكل الأصلي:
يتم تركيبها عبر المشابك والخطافات وما إلى ذلك، وعادةً لا تتطلب حفر ثقوب في جدار أو أرضية الشرفة، مما يحافظ على السلامة الأصلية للمبنى.
حدود
| تثبيت | أرضي/سقف خرساني |
| أحمال الرياح | تصل سرعتها إلى 60 متر/ثانية |
| حمولة الثلج | 1.4 كيلو نيوتن/م² |
| زاوية الميل | 25-50 درجة |
| المعايير | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
| مادة | ألومنيوم مؤكسد AL6005-T5، فولاذ مقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |
السيناريوهات القابلة للتطبيق
▪ شرفات الشقق في المباني الشاهقة: بالنسبة للمقيمين الذين لا يمكنهم الوصول إلى السطح، يمكن تركيب الألواح الشمسية باستخدام الحافة الأمامية للشرفة عن طريق تركيبها على الدرابزين.
▪ شرفات الفيلات أو المنازل المتلاصقة: يمكن استخدام حوامل أرضية أو مثبتة على الحائط لتركيب ألواح شمسية أكبر لتكملة الكهرباء المنزلية.
▪ شرفات ذات درابزين معدني أو خشبي: يُعد التثبيت باستخدام المشابك أو الخطافات مناسبًا لأنواع مختلفة من الدرابزين، مما يلغي الحاجة إلى حفر ثقوب في الدرابزين.
▪ شرفات ذات جدران صلبة بدون درابزين: يمكن تثبيت الألواح الشمسية على الجدار الخارجي للشرفة باستخدام دعامات مثبتة على الحائط.
▪ ساحات صغيرة أو مناطق على مستوى الأرض: يمكن وضع الحوامل الأرضية في الطابق الأرضي، أو في الحدائق، أو على أسطح المنازل، وهي مناسبة للمستخدمين الذين لديهم مساحة إضافية.
▪ الأحياء القديمة أو العقارات المؤجرة: نظراً لأن عملية التركيب تتطلب الحد الأدنى من التعديلات الهيكلية، فهي مناسبة للحالات السكنية التي لا تكون فيها التجديدات الدائمة ممكنة.
ملاحظات هامة:
▶ قم بتقييم قدرة تحمل الشرفة قبل التركيب:
يتراوح الوزن الإجمالي لنظام الطاقة الشمسية الكهروضوئية الواحد (بما في ذلك الأقواس والألواح الشمسية) عادةً بين 25 و35 كيلوغرامًا. يُنصح بالتأكد من قدرة درابزين الشرفة وأرضية الشرفة على تحمل هذا الوزن.
▶ اختر المواد المناسبة بناءً على البيئة:
في المناطق الساحلية ذات رذاذ الملح العالي أو في البيئات ذات الرطوبة العالية باستمرار، يوصى باستخدام دعامات من الفولاذ المقاوم للصدأ أو دعامات من سبائك الألومنيوم المؤكسد المقوى لتحسين مقاومة التآكل.
▶ تأكد من التثبيت الآمن:
يوصى باستخدام طريقة تثبيت متعددة النقاط (مثل أربع نقاط أو أكثر) للوحدات الكهروضوئية القابلة للتوصيل لتجنب الاعتماد على نقطة تثبيت واحدة في الأعلى أو الأسفل، مما يقلل من خطر الارتخاء بسبب الاهتزاز على المدى الطويل.
▶ يجب أن تتوافق التوصيلات الكهربائية مع اللوائح:
يجب أن يتم توصيل نظام الطاقة الشمسية الكهروضوئية الموجود في الشرفة بالدائرة الكهربائية المنزلية بواسطة كهربائي مؤهل، مع مراعاة التيار المقنن ومطابقة الجهد وحماية الدائرة من الحمل الزائد.
▶ ضع في اعتبارك تأثير أحمال الرياح:
على الرغم من أن التركيب المائل مفيد لأشعة الشمس، إلا أنه يزيد من المساحة المعرضة للرياح. في المباني الشاهقة أو المناطق التي تشهد رياحًا قوية متكررة، يمكن النظر في التركيب الرأسي أو المنتجات التي تتمتع ببيانات اختبار نفق الرياح الأفضل.
▶ انتبه إلى التظليل ومدة التعرض لأشعة الشمس:
قبل التركيب، راقب مدة التعرض الفعلي لأشعة الشمس اليومية للشرفة (يوصى عمومًا ألا تقل عن 4-6 ساعات)، وتجنب التظليل المستمر من المباني القريبة أو الأشجار أو الوحدات الخارجية لمكيف الهواء.
▶ التواصل مع إدارة العقارات والإدارات ذات الصلة:
قبل التركيب، يُنصح بالاطلاع على لوائح إدارة منطقتك. وفي حال تطلب الأمر توصيل النظام بشبكة الكهرباء، يجب عليك أيضاً استشارة شركة الكهرباء المحلية بشأن متطلبات التوصيل.
▶ الفحص الدوري:
يوصى بفحص مثبتات الدعامة للتأكد من عدم ارتخائها أو تآكلها أو صدأها كل ستة أشهر أو بعد الظروف الجوية القاسية مثل الرياح القوية أو الثلوج الكثيفة.
ملخص
توفر أنظمة الطاقة الشمسية الكهروضوئية في شرفات المنازل حلاً بسيطاً وسهلاً نسبياً لتوزيع الطاقة الكهروضوئية. وبفضل المواد خفيفة الوزن، والزوايا القابلة للتعديل، وطرق التركيب المتنوعة، تتكيف هذه الأنظمة مع بيئات تركيب مختلفة، بما في ذلك الدرابزينات والجدران والأرضيات. وبالمقارنة مع أنظمة الطاقة الشمسية التقليدية المثبتة على أسطح المنازل، تُعطي أنظمة الطاقة الشمسية في الشرفات الأولوية لسهولة التركيب، والحد الأدنى من التأثير على هياكل المباني القائمة، والاندماج السلس مع البيئة المنزلية اليومية.
عند اختيار نظام الطاقة الشمسية المناسب للشرفة، يُنصح بالتركيز على مقاومة المواد للتآكل، وحجم الألواح الشمسية المناسب، ونطاق التعديل، وقدرة تحمل الموقع الفعلي للتركيب، وكمية ضوء الشمس فيه. يضمن التصميم السليم والتركيب الموحد تشغيلًا مستقرًا لنظام الطاقة الشمسية على الشرفة لفترة طويلة، مما يوفر كهرباء نظيفة للمنزل مع تحسين كفاءة استغلال المساحة.
