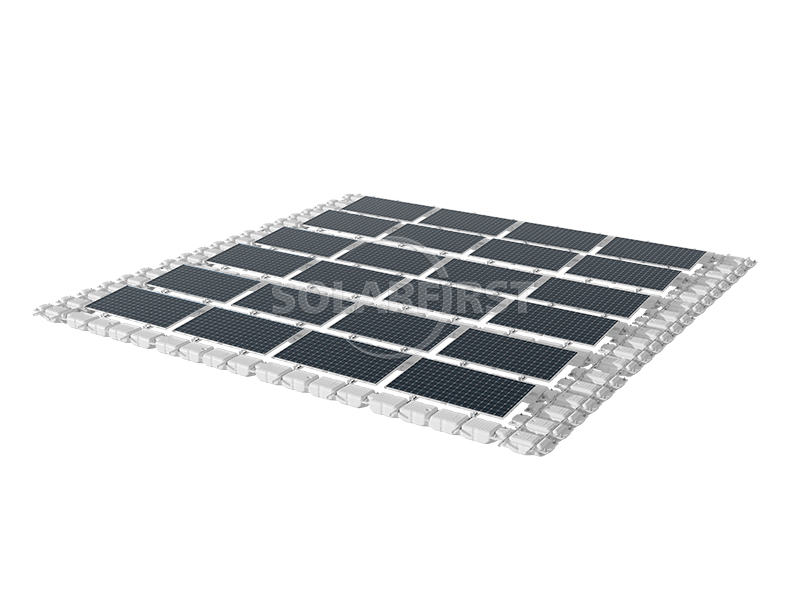

حامل نظام الخلايا الكهروضوئية العائم - سلسلة TGW03

أولاً: ميزات البناء المريحة

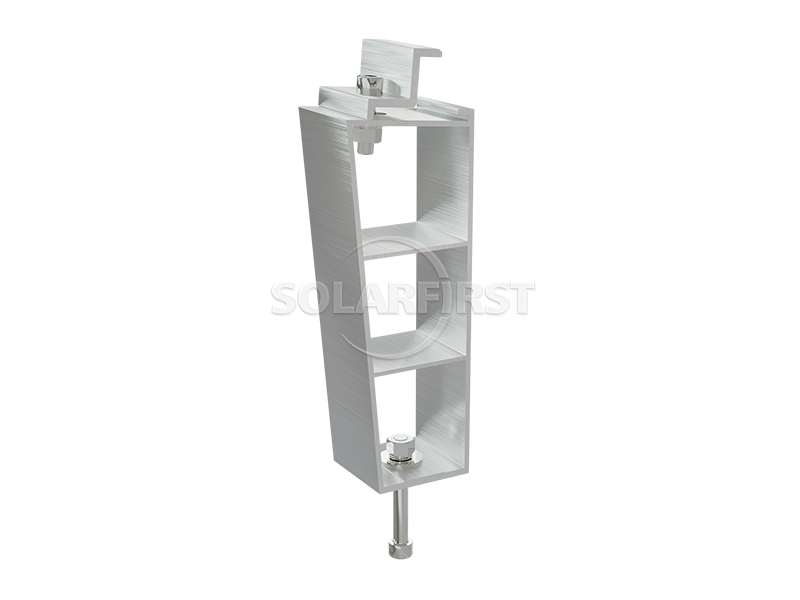

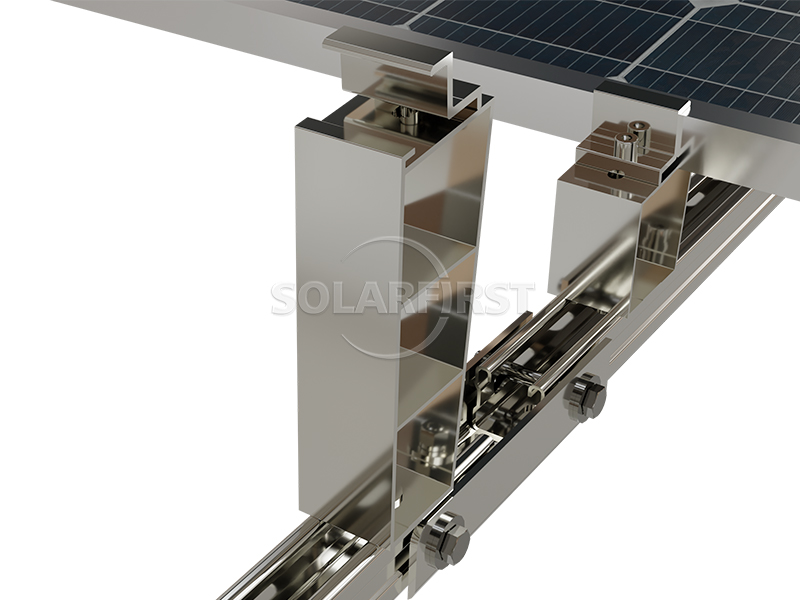

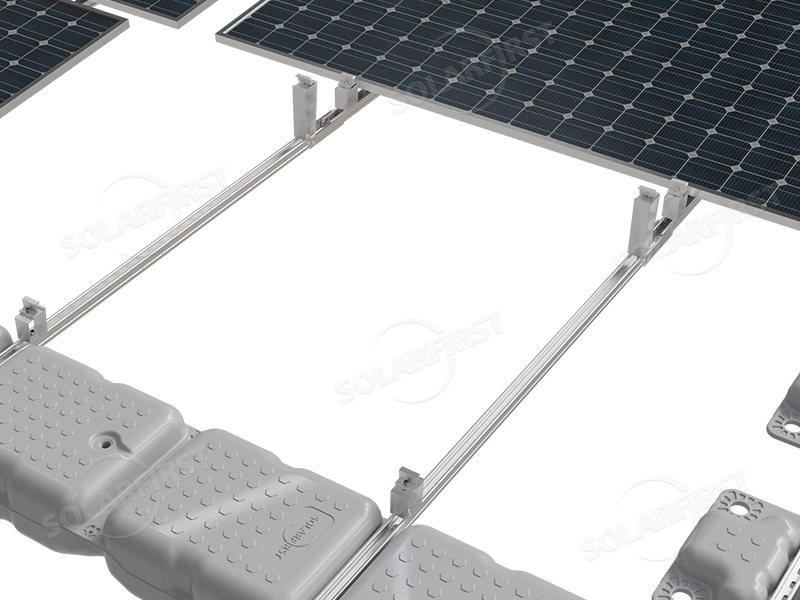

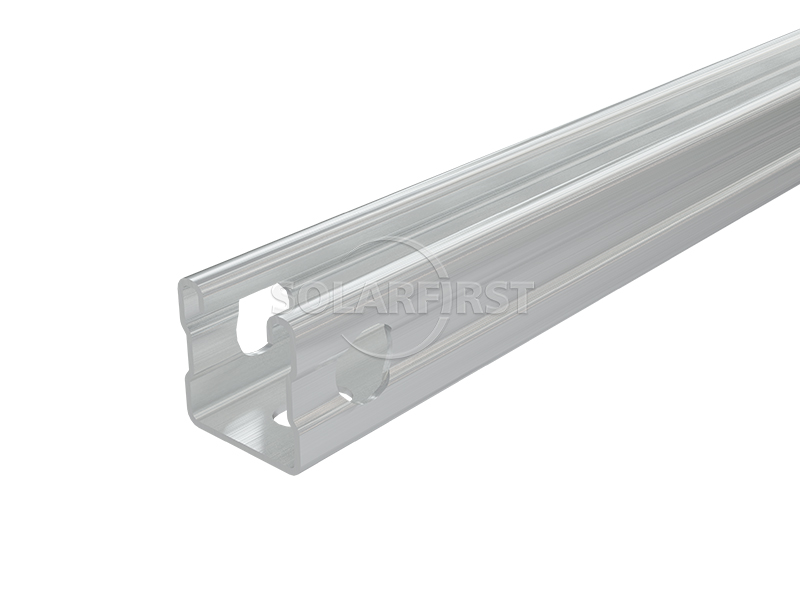

• • كفاءة عالية في التركيب: تصميم قضيب التوجيه وهيكل الدعم الأمامي/الخلفي بسيط نسبيًا، وعملية التركيب واضحة، وعمليات البناء مريحة، مما يمكن أن يقلل من دورة التشغيل في الموقع إلى حد ما.

• • تعديل التخطيط المرن: يمكن تعديل المسافة بين وحدات الخلايا الكهروضوئية بشكل تكيفي وفقًا للمتطلبات الفعلية لخطوط العرض المختلفة وزوايا ميل التركيب، وهو أمر مفيد لتحسين كفاءة تجميع الضوء لوحدات الخلايا الكهروضوئية.

ثانياً: قابلية النظام للتكيف

• • زاوية التركيب القابلة للتعديل: تدعم زاوية ميل تركيب الوحدة التعديل في نطاق من 0 درجة إلى 15 درجة، وهو أمر ملائم لمطابقة ظروف الإشعاع في المناطق المختلفة.

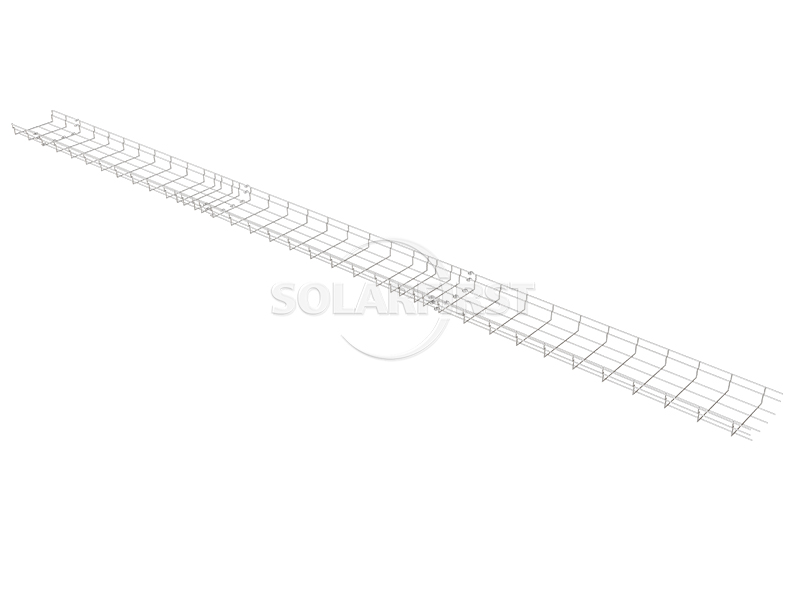

• • طرق التوصيل المرنة: يمكن وضع قنوات الكابلات بمرونة في اتجاه شمال-جنوب أو شرق-غرب وفقًا لتصميم الموقع، مما يسمح بالتكيف مع متطلبات توجيه الكابلات في المواقع المختلفة.

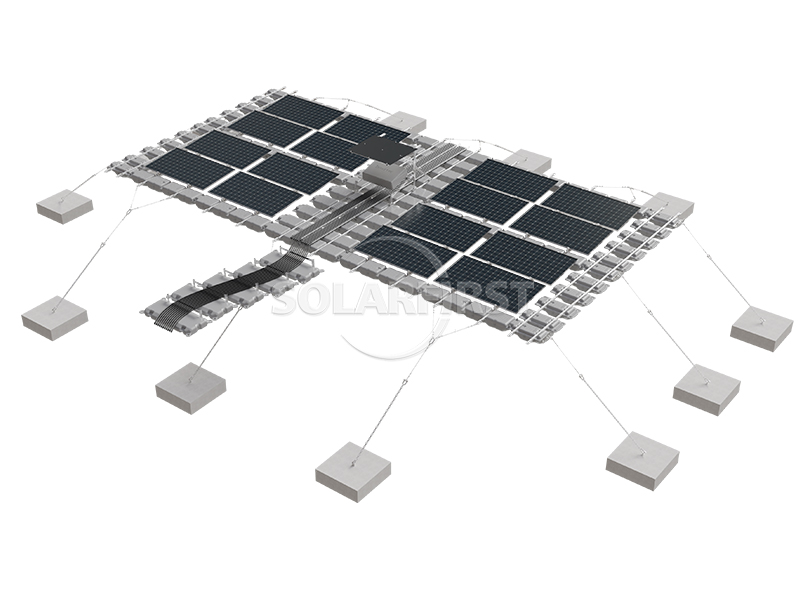

• • طرق تثبيت متنوعة: يدعم مخططات تثبيت متعددة مثل تثبيت الركائز على اليابسة، وتثبيت الركائز تحت الماء، وتثبيت الكتل الخرسانية، والتي يمكن أن تتكيف مع الظروف الجيولوجية المختلفة في قاع المسطحات المائية المختلفة.

ثالثًا: مزايا أداء السلامة

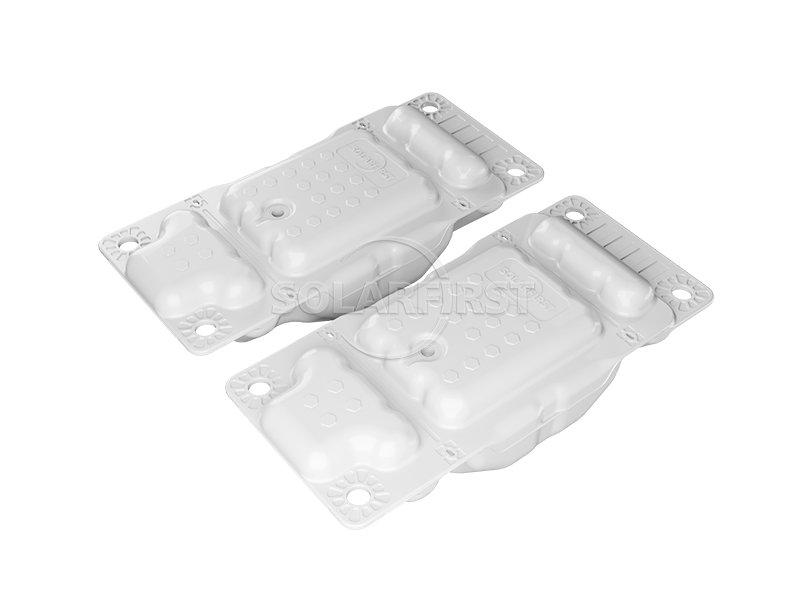

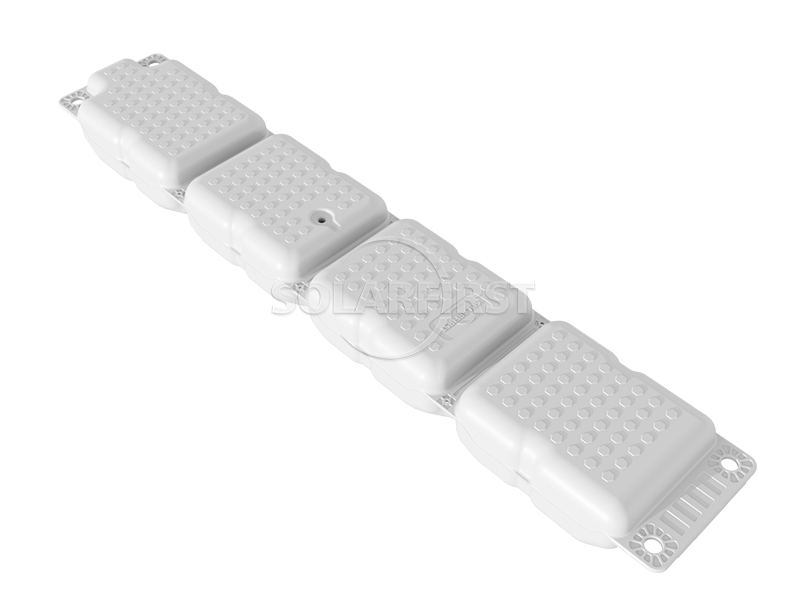

• • تصميم آمن للتشغيل والصيانة: لا يقل عرض ممر التشغيل والصيانة عن 460 مم، وتزيد قوة الطفو لكل وحدة مساحة للجسم العائم عن 198 كجم/م². يساعد التصميم المتداخل بين ممرات التشغيل والصيانة على نقل قوة الطفو بثبات، مما يوفر درجة معينة من الأمان للعاملين في التشغيل والصيانة.

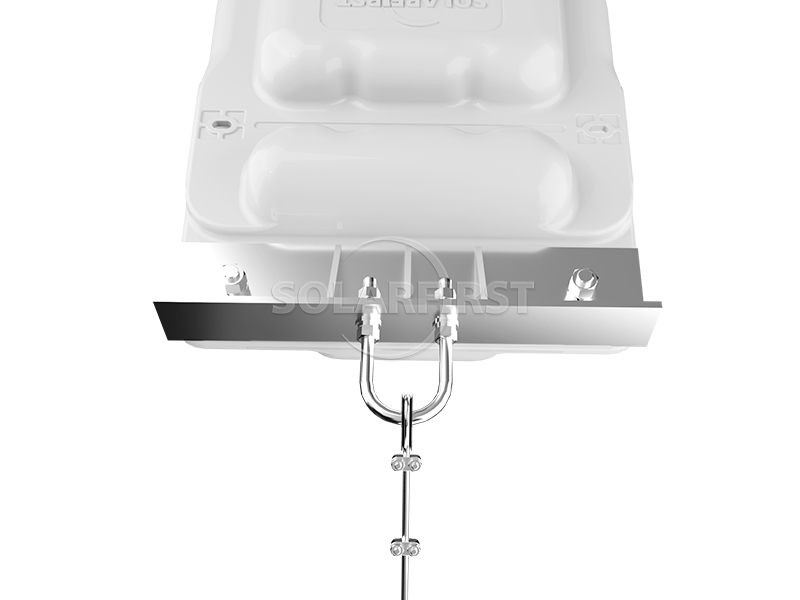

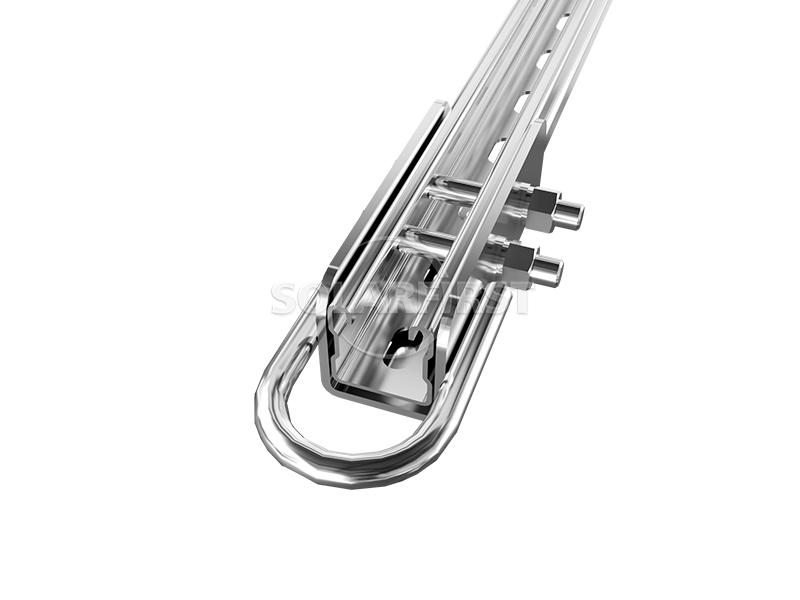

• • تصميم تخفيف الحمل: تعتمد الموصلات الفولاذية على شكل حرف U على هيكل مفصلي، والذي يمكنه إطلاق درجة معينة من القوة تحت الأحمال البيئية مثل الرياح والأمواج، مما يساهم بشكل إيجابي في الاستقرار العام للنظام.

• • مقاومة الرياح: تم اختبار النظام من قبل منظمة SGS المستقلة، وفي ظل ظروف اختبار محددة، حيث تبين أنه يتحمل سرعة رياح تصل إلى 50 مترًا في الثانية. وقد أظهر الهيكل العائم قوة جيدة، ولم يُلاحظ أي تلف أو تشوه ملحوظ أثناء الاختبار.

• • الاختبارات والشهادات الشاملة: يحتوي المنتج على تقرير اختبار كامل للجسم العائم، يغطي جوانب متعددة مثل اختبار الطفو، واختبار نفق الرياح للجسم العائم، واختبار الحمل المركز على السطح، واختبار مقاومة التشقق البيئي والكثافة، واختبار مقاومة التآكل الكيميائي، مما يوفر أساسًا لموثوقية المنتج.

• • عمر الخدمة التصميمي: تم تصميم النظام ليعمل لمدة 25 عامًا ولديه القدرة على العمل بثبات لفترة طويلة في ظل ظروف التشغيل والصيانة المعقولة، مما يلبي احتياجات المشاريع طويلة الأجل مثل الأنظمة الهجينة الكهرومائية الشمسية.

رابعاً: المسطحات المائية ذات الصلة

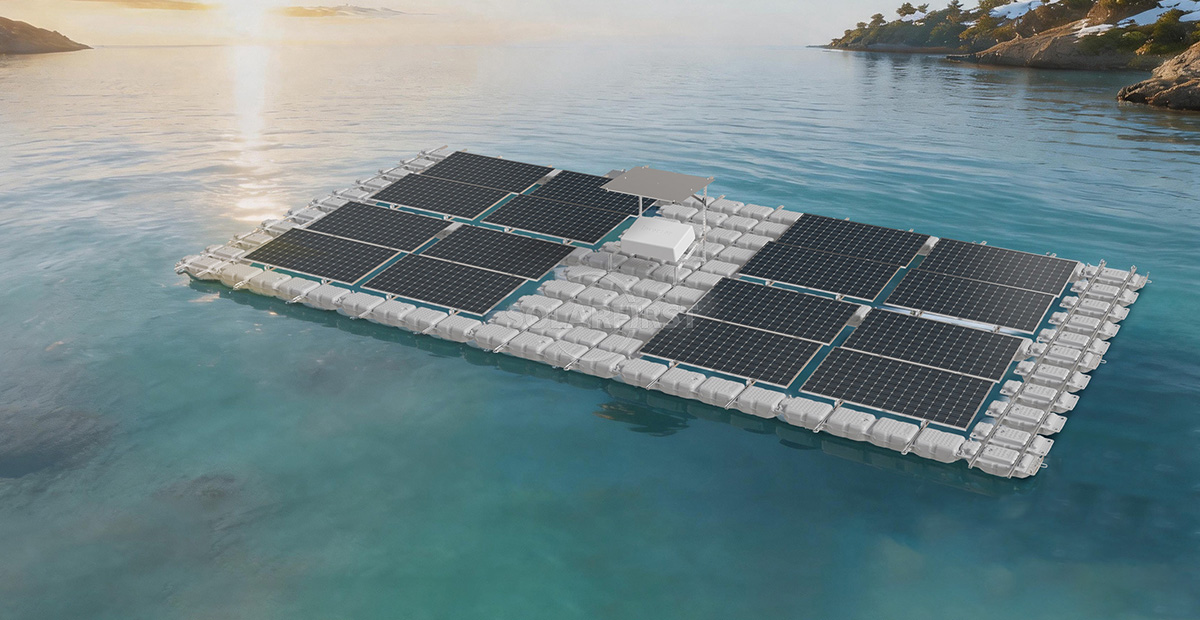

• • يمكن تطبيقه على نطاق واسع في مختلف المسطحات المائية مثل البحيرات والخزانات والأنهار (الأجزاء بطيئة الجريان) ومناطق الهبوط الناتجة عن التعدين. يتميز بقدرة معينة على التكيف مع ظروف جودة المياه وتغيرات مستوى المياه، وهو عملي للغاية.

حدود

تثبيت	سطح الماء
أساليب التثبيت	مثبتات الركائز البرية / مثبتات الركائز تحت الماء / مثبتات الكتل الخرسانية
ارتفاع موجة السطح	≤0.5 متر
معدل التدفق السطحي	≤0.5 م/ث
أحمال الرياح	تصل سرعتها إلى 60 متر/ثانية
حمولة الثلج	0.5 كيلو نيوتن/م²
زاوية الميل	5°، 10°، 15°
المعايير	GB50009-2012، EN1990: 2002، ASCE7-05/ASCE7-10، AS/NZS1170، JIS C8955: 2017
مادة	البولي إيثيلين عالي الكثافة، والألومنيوم المؤكسد AL6005-T5، والفولاذ المقاوم للصدأ SUS304، والفولاذ المطلي بالزنك والألومنيوم والمغنيسيوم
ضمان	ضمان لمدة 10 سنوات





السيناريوهات القابلة للتطبيق

▪ الخزانات والبحيرات: المناطق المائية غير الصالحة للملاحة أو المصنفة كمناطق لحماية مصادر مياه الشرب، والمناسبة لتنفيذ أنظمة توليد الطاقة الهجينة التي تعمل بالطاقة الشمسية والأسماك أو أنظمة توليد الطاقة الكهروضوئية النقية.



▪ الأنهار والقنوات بطيئة الجريان: أجزاء من النهر ذات سرعة تدفق منخفضة ومستويات مياه مستقرة نسبياً.



▪ مناطق هبوط التربة الناتجة عن التعدين: حفر المناجم المهجورة التي تراكمت فيها المياه، حيث يمكن الاستفادة بشكل فعال من موارد الأراضي التي يصعب استصلاحها.
