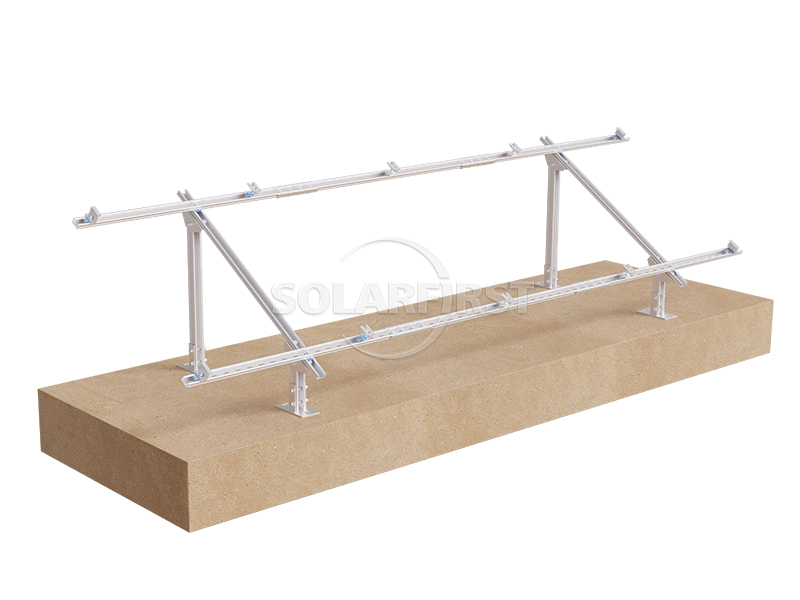

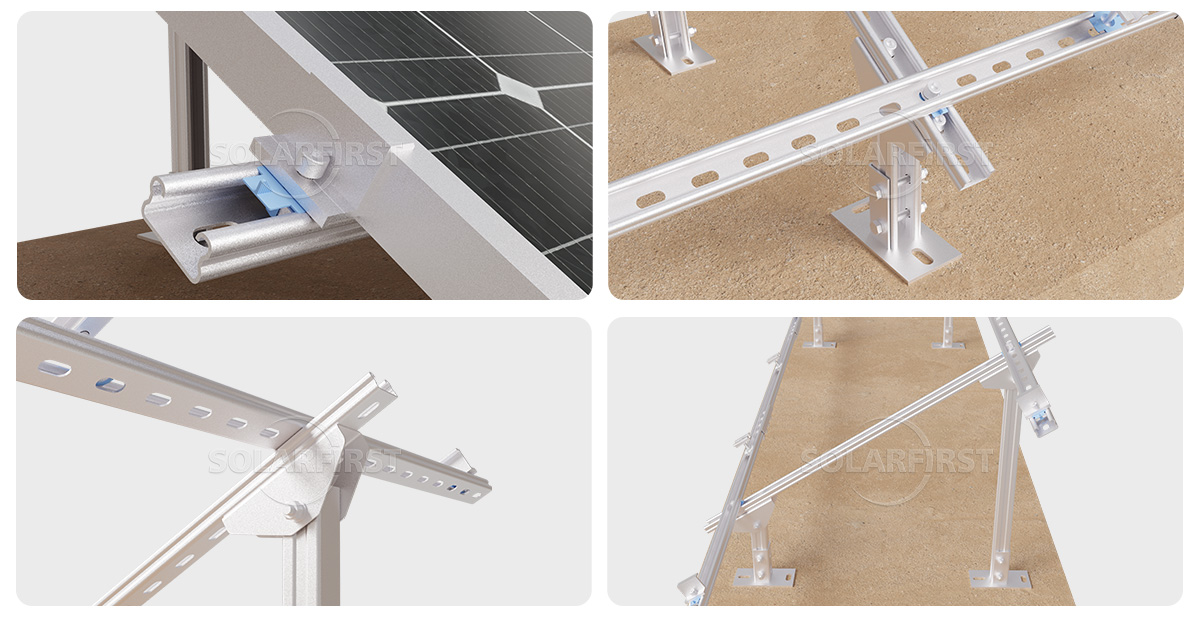

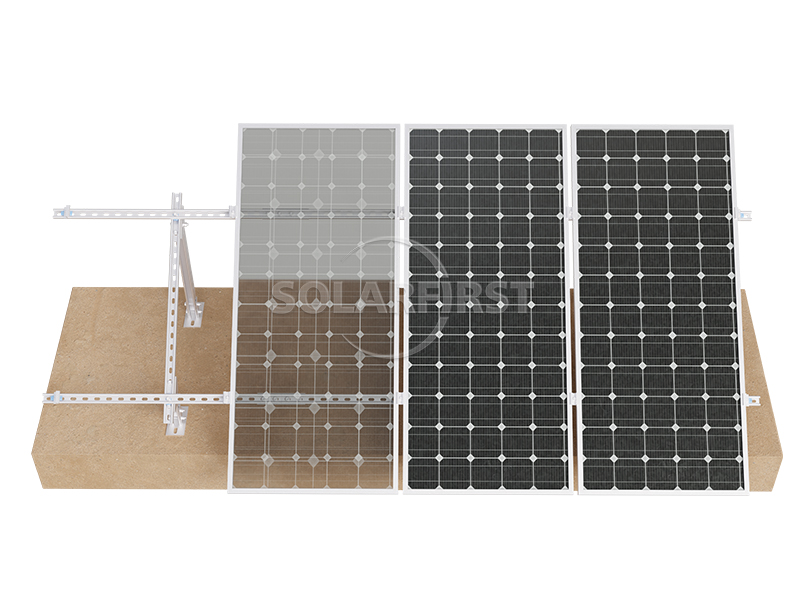

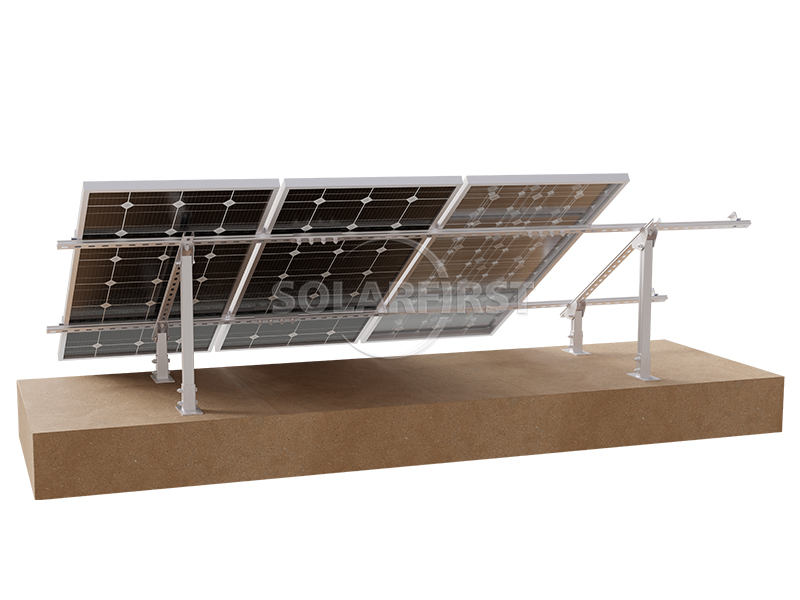

نظام تركيب شمسي أرضي من الفولاذ الكربوني - فولاذ منحني للداخل

نظام تثبيت الطاقة الشمسية الأرضي المصنوع من الفولاذ الكربوني - يتميز هذا النظام بقطاع دعامة هيكلية خاصة مصنوعة من فولاذ كربوني عالي الجودة (مثل Q235B) من خلال عملية ثني بارد مستمرة. وتتمثل أبرز ميزاته في ثني الحافتين الجانبيتين بشكل متكرر لتشكيل بنية حافة داخلية مدرفلة، مما ينتج عنه بنية فريدة معززة على شكل فتحة في المقطع العرضي، وبالتالي تعزيز مقاومة الانحناء والالتواء والضغط بشكل كبير. صُمم هذا المنتج خصيصًا لتطبيقات تحمل الأحمال مثل دعامات الألواح الكهروضوئية، ودعامات المباني، وتعليق المعدات، وهو حل خفيف الوزن وعالي المتانة ليحل محل الفولاذ الزاوي التقليدي والفولاذ العادي.

بالمقارنة مع الفولاذ المفتوح العادي، يُمكّن تصميم الحافة الداخلية المدرفلة المكون من امتلاك عزم قصور ذاتي أكبر ونصف قطر دوران أعلى تحت نفس الوزن. كما أن استقراره الهيكلي أفضل بكثير من استقرار الأجزاء المدرفلة المسطحة ذات السماكة نفسها.

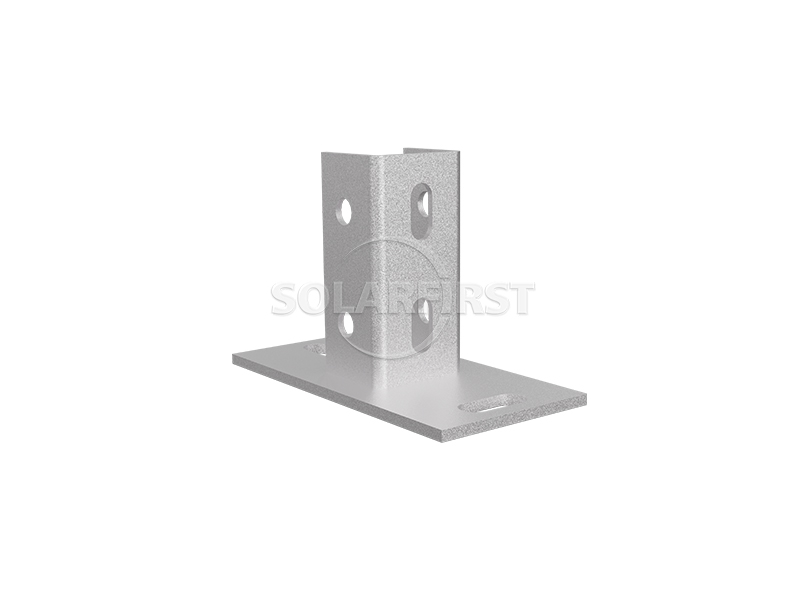

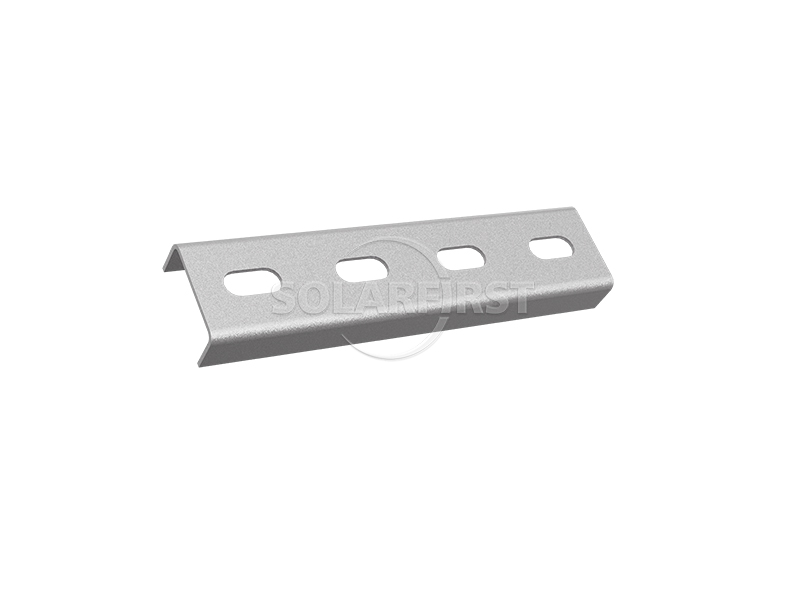

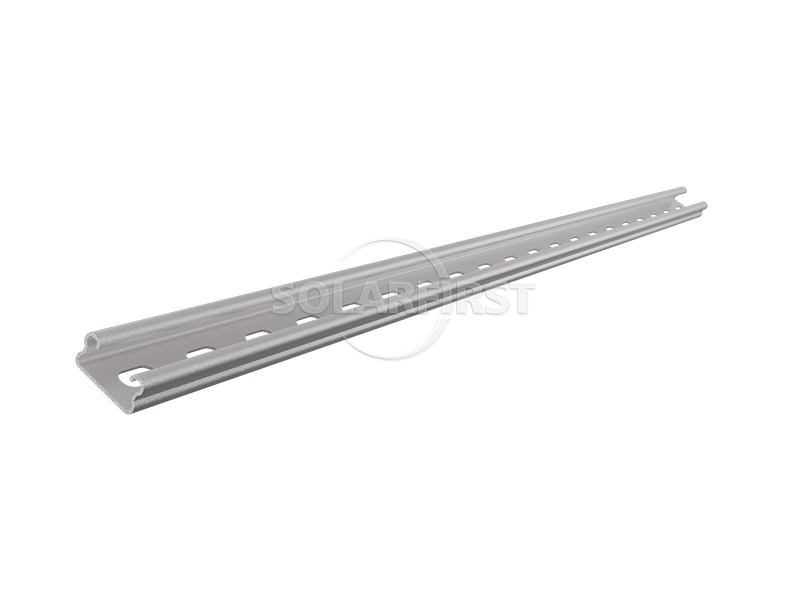

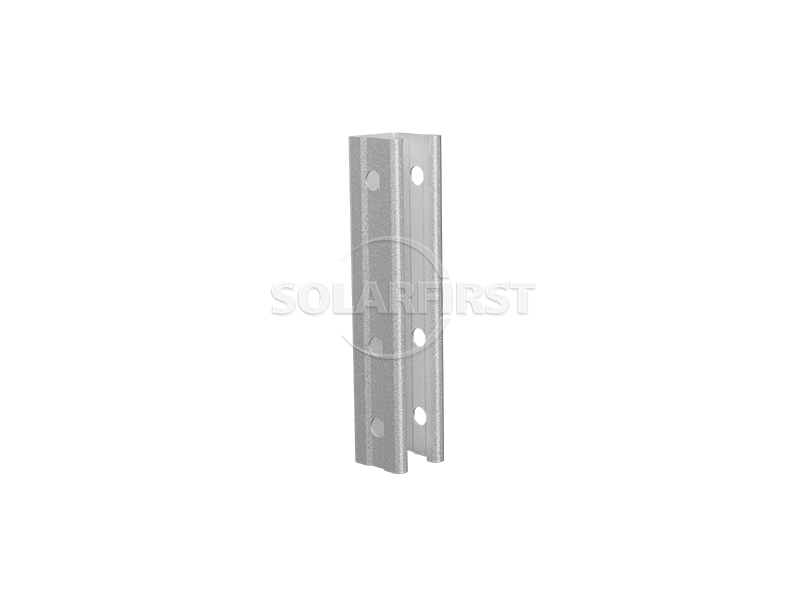

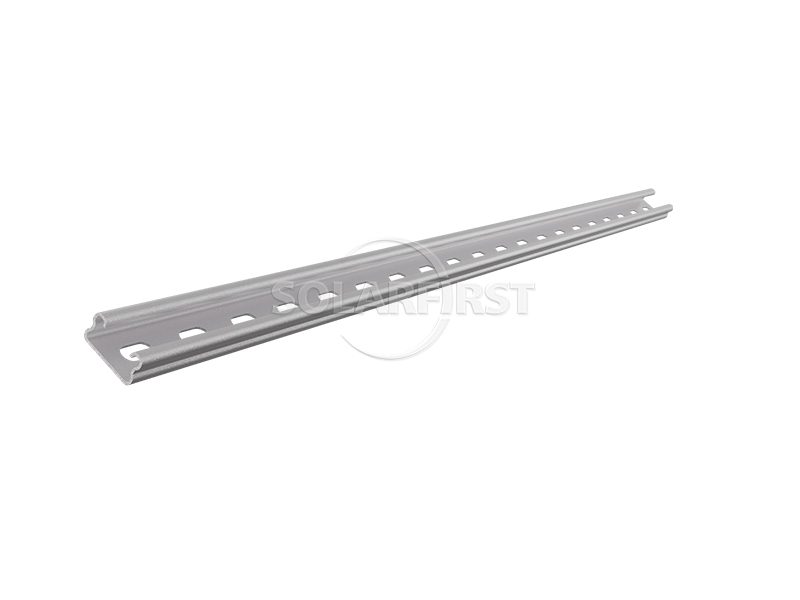

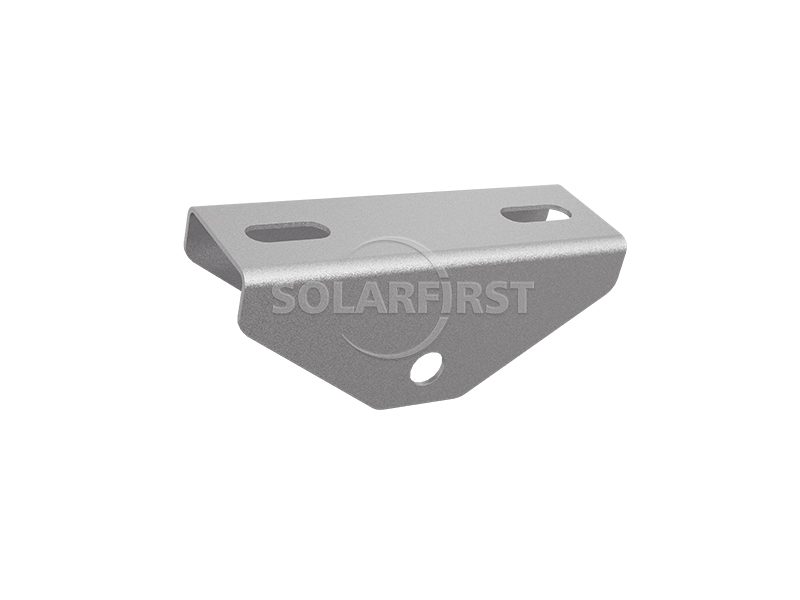

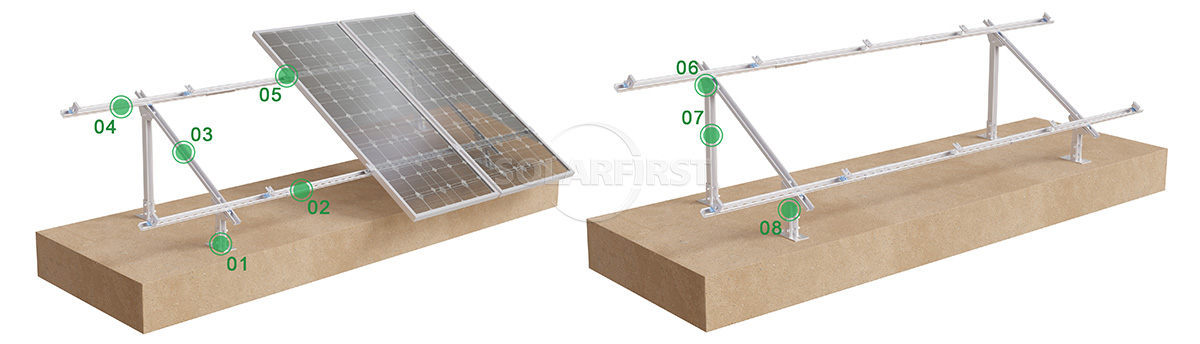

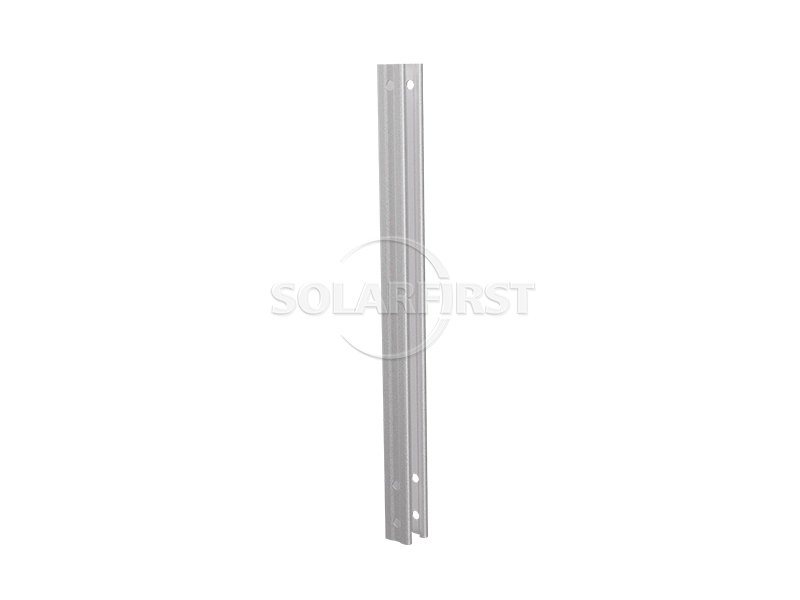

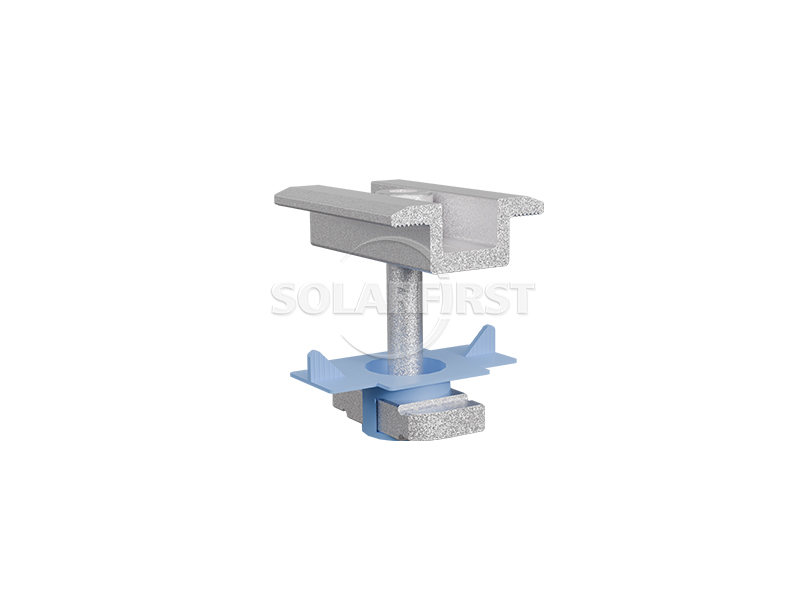

مكونات المنتج

ميزة

▶ نسبة ممتازة بين القوة والوزن:

يؤدي تصميم الحافة الملفوفة الداخلية إلى زيادة نصف قطر الدوران المقطعي بشكل كبير، مع تحسين في السعة بنسبة تتراوح بين 25٪ و 40٪ تقريبًا مقارنة بالفولاذ الزاوي العادي من نفس الوزن، مما يقلل بشكل فعال من كمية الفولاذ المستخدمة.

▶ مقاومة ممتازة للالتواء:

يُحدث التصميم الثنائي ذو الحواف المغلقة تأثيرًا مشابهًا لشكل المقطع المغلق، ويُظهر مقاومة التواء واستقرارًا جانبيًا فائقًا بشكل ملحوظ مقارنة بالفولاذ العادي ذي القنوات.

▶ عمر أطول لمقاومة التآكل:

تتميز الطبقة المجلفنة بالغمس الساخن بأنها موحدة وكثيفة، ويمكن أن يصل عمرها الافتراضي في الهواء الطلق إلى 20 إلى 30 عامًا (حسب البيئة)، مما يقلل بشكل كبير من تكاليف الصيانة.

▶ معالجة مرنة ومريحة:

يمكن قصها وتثقيبها باستخدام آلات القطع والمكابس العادية، ويمكن تعديل الطول حسب الرغبة في الموقع؛ علامات المقياس تقلل من أخطاء القياس.

▶ كفاءة عالية في التركيب:

باستخدام قطع التوصيل المخصصة، يمكن تحقيق التثبيت ببرغي واحد. لا حاجة للحام، مما يوفر تكاليف العمالة والمواد الإضافية. وهو مناسب بشكل خاص للعمليات في المرتفعات العالية.

▶ يمكن تخصيص المواصفات:

بدءًا من شكل المقطع العرضي (زاوية التجعد، طول التجعد)، وسمك الجدار، وصولًا إلى سمك الطبقة المجلفنة، يمكن تخصيص كل شيء بشكل غير قياسي وفقًا لمتطلبات حمل المشروع، لتلبية احتياجات التصميم الخاصة.

حدود

السيناريوهات القابلة للتطبيق

▪ محطات توليد الطاقة الأرضية المركزية واسعة النطاق:

تُستخدم كعوارض رئيسية حاملة للأحمال ودعامات قطرية في المناطق المفتوحة مثل الأراضي المسطحة والمراعي والصحاري وصحراء جوبي، لتشكيل أنظمة دعم أحادية العمود أو ثنائية العمود.

▪ أنظمة الطاقة الشمسية الكهروضوئية الأرضية التجارية والسكنية:

تُستخدم كأعمدة وعوارض قطرية ودعامات أفقية في المشاريع الصغيرة والمتوسطة الحجم المثبتة على الأرض مثل مناطق المصانع والأراضي الريفية غير المستغلة وحول البيوت الزجاجية الزراعية.

▪ أسطح خرسانية مسطحة (مع دعامات إضافية):

تُستخدم بالتزامن مع قواعد الصابورة كعوارض مائلة أو مسطحة لدعم الوحدات الكهروضوئية.

▪ أنظمة هجينة تجمع بين تربية الأحياء المائية والطاقة الشمسية، وأنظمة هجينة تجمع بين الزراعة والطاقة الشمسية:

يستخدم كقطاع رئيسي لتحمل الأحمال عندما يكون الارتفاع العلوي مرتفعًا، مما يؤدي إلى مقاومة فعالة لأحمال الرياح والتآكل الناتج عن البيئات الرطبة على المدى الطويل (يتطلب طلاءً من الألومنيوم والمغنيسيوم المجلفن أو معالجة معززة مضادة للتآكل).

▪ تضاريس جبلية ومنحدرة:

يمكن تكييفها مع منحدرات التضاريس من 5 إلى 15 درجة عن طريق ضبط فرق الارتفاع بين الأعمدة الأمامية والخلفية واستخدام الثقوب الطويلة المتصلة المصنوعة من الفولاذ الملفوف للداخل على شكل حرف C.

ملاحظات هامة:

▶ حساب الاختيار:

يرجى مراجعة قدرة تحمل المقطع من قبل مهندس إنشائي بناءً على الأحمال الفعلية (الحمل الساكن، الحمل الديناميكي، حمل الرياح، حمل الثلج) والمسافة بين الدعامات. لا تعتمد على الخبرة فقط في الاختيار.

▶ طبقة الحماية المجلفنة:

بعد القطع أو الحفر في الموقع، يجب طلاء السطح المقطوع بطلاء إصلاح غني بالزنك لمنع الصدأ من الانتشار من السطح.

▶ تركيب الوصلات:

استخدم فقط قطع التوصيل الخاصة التي تتطابق تمامًا مع شكل الحافة الداخلية الملفوفة. لا يمكن لمشابك الزاوية الحديدية العادية أن تثبت بإحكام، وهي عرضة للارتخاء.

▶ عزم الربط اللازم للتركيب:

يجب ضبط عزم ربط البراغي وفقًا لمتطلبات التصميم. فإذا كان الربط محكمًا جدًا، فقد يتسبب ذلك في تشوه الحواف وانحناءها؛ وإذا كان الربط مرتخيًا جدًا، فلن يكون هناك قدرة كافية على منع الانزلاق.

▶ حماية التخزين:

أثناء النقل والتخزين، تجنب التشوه الناتج عن ضغط الأجسام الثقيلة عليه؛ وللتخزين الخارجي طويل الأمد، ارفعه لمنع الرطوبة والحماية من تلف الطلاء المجلفن.

▶ قيود اللحام:

إذا كانت عملية اللحام ضرورية، فينبغي اختيار قضبان لحام منخفضة الهيدروجين، والتحكم في كمية الحرارة المُدخلة. بعد اللحام، يُعاد تطبيق معالجة مقاومة للتآكل - ويُوصى بشدة باستخدام وصلة كاملة بالبراغي.

ملخص

دعامة من الفولاذ الكربوني - الفولاذ المدلفن الداخلي هو مقطع هيكلي خاص يتميز بخفة الوزن وقوة عالية بفضل عملية الثني على البارد وتشكيل الحافة الداخلية بالدرفلة. يجمع هذا النوع من الفولاذ بين قدرة تحمل عالية للأحمال، ومقاومة ممتازة للالتواء، وسهولة التركيب، ومقاومة طويلة الأمد للعوامل الجوية، مما يجعله مكونًا أساسيًا مثاليًا لأنظمة دعم الهياكل الفولاذية الحديثة. يتجنب هذا النوع عيوب الفولاذ التقليدي، مثل ثقل الوزن، والحاجة إلى كميات كبيرة من اللحام، وعدم كفاية الحماية من التآكل. وهو مناسب بشكل خاص للمشاريع الهندسية التي تتطلب سرعة عالية في التنفيذ، وسهولة الصيانة اللاحقة، وتكلفة دورة الحياة الإجمالية. سواءً في مجال الطاقة الشمسية الكهروضوئية، أو الأنظمة الميكانيكية والكهربائية للمباني، أو المرافق البلدية، فإن دعامة الفولاذ المدلفن الداخلي توفر حلول دعم آمنة واقتصادية ومستدامة.
