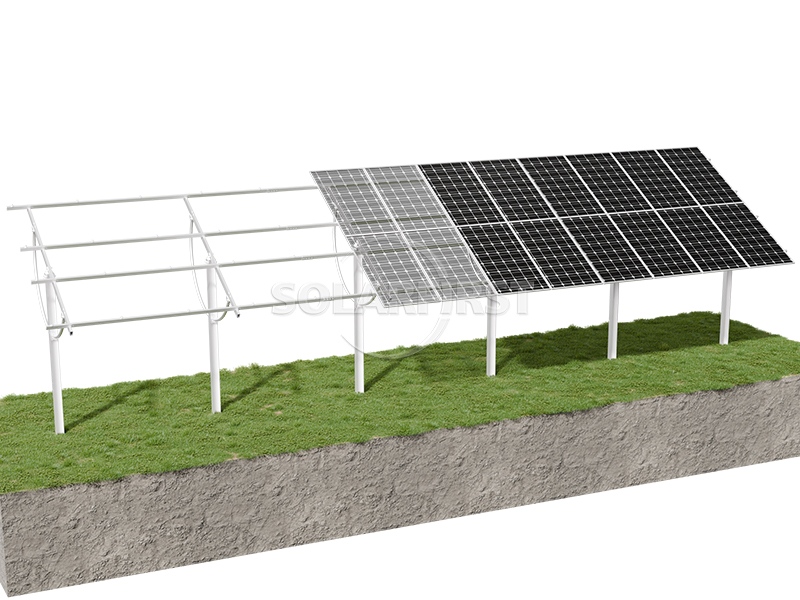

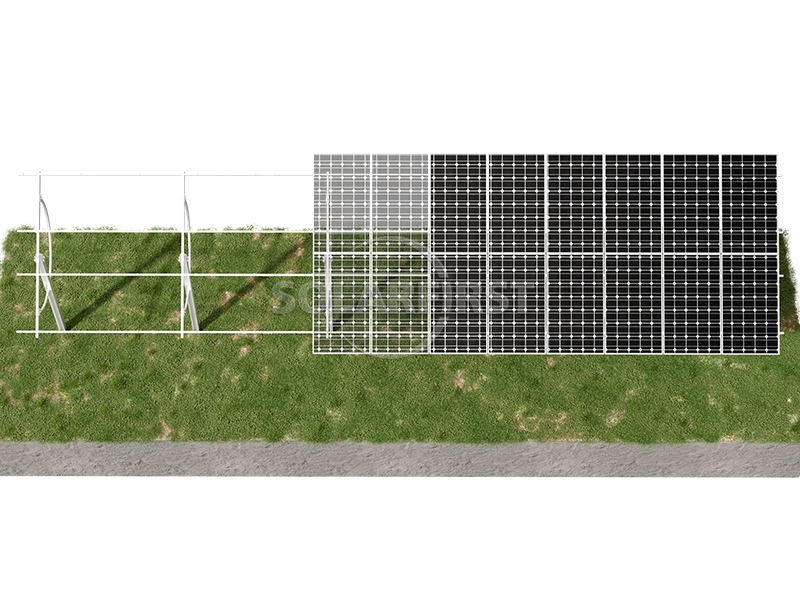

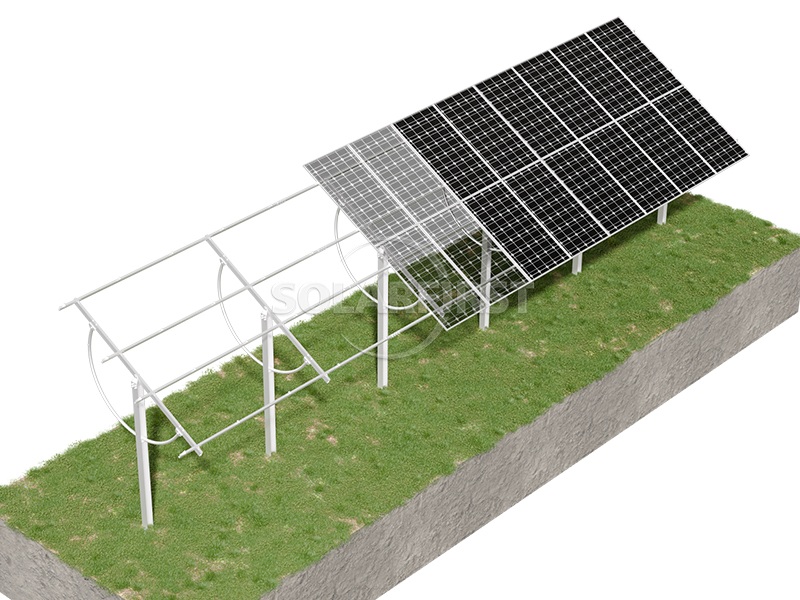

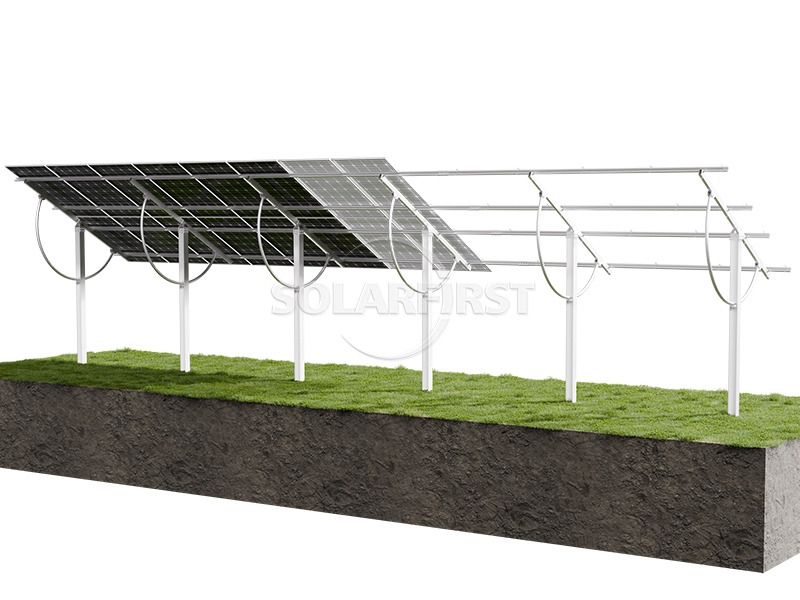

يُمكن لهيكل الدعم الأرضي الكهروضوئي ذي الميل القابل للتعديل يدويًا، والمصمم على شكل قوس، ضبط زاوية الميل يدويًا من 0° إلى 40° في اتجاه الشمال والجنوب عبر آلية قضيب السحب المقوسة. لا يتطلب هذا الهيكل محركًا كهربائيًا، ويمكن تشغيله بواسطة شخص واحد. تُقارن تكلفته بتكلفة الدعامات الثابتة، ولكنه يتميز بإمكانية تعديل زاوية الميل وفقًا للفصول، مما يزيد من إنتاج الطاقة بنسبة تتراوح بين 3% و10%. صُنع الهيكل الرئيسي من الفولاذ المجلفن عالي المتانة، وهو مقاوم للتآكل ويدوم طويلًا. يُناسب هذا الهيكل محطات الطاقة الأرضية واسعة النطاق، ويتوافق مع وحدات الطاقة الكهروضوئية الشائعة. إنه حل موثوق يُوازن بين الكفاءة الاقتصادية وكفاءة توليد الطاقة.
لون :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)شهادة :
CE, TÜV, ISO9001, SGSمادة :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304منشأ المنتج :
Tianjin, Fujianميناء الشحن :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports
وصف المنتج
يُعدّ نظام الدعم الأرضي الكهروضوئي ذو الميل القابل للتعديل يدويًا، والمُصمّم على شكل قضيب سحب مقوّس، نظام دعم مبتكرًا مُطوّرًا استنادًا إلى نظام الدعم الثابت. يُدخل هذا النظام آلية تعديل على شكل قضيب سحب مقوّس على عمود الدعم الثابت ذي الميل، مما يُتيح تعديل وحدات الخلايا الكهروضوئية يدويًا في اتجاه الشمال والجنوب وفقًا لتغيرات زاوية الشمس الموسمية، وبالتالي زيادة كمية الإشعاع الشمسي الساقط عموديًا على سطح وحدات الخلايا الكهروضوئية، وتحسين كفاءة توليد الطاقة في محطة الطاقة بشكل ملحوظ.
بالمقارنة مع الدعامات الثابتة التقليدية، لا يتطلب هذا المنتج محركًا. فهو يتيح ضبط الزوايا بمرونة عبر التشغيل اليدوي، مما يضمن استقرار النظام ويقلل بشكل كبير من تكاليف المعدات ونفقات الصيانة اللاحقة. وبالمقارنة مع دعامات التتبع باهظة الثمن، يتميز هذا المنتج ببساطة تركيبه، وموثوقيته العالية، وكفاءته في استغلال المساحة. إنه حل اقتصادي بين الدعامات الثابتة ودعامات التتبع.

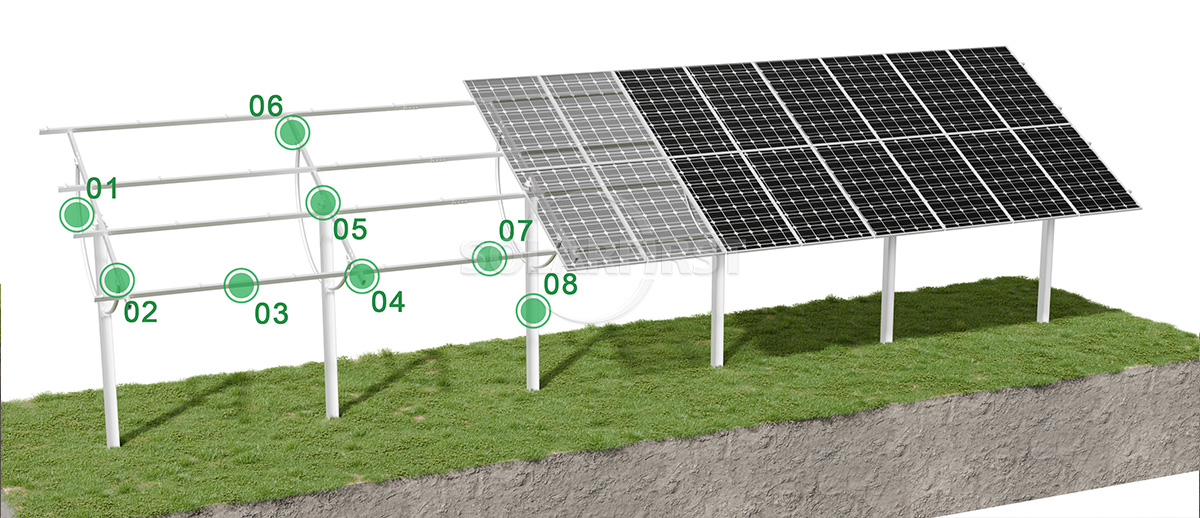

مكونات المنتج

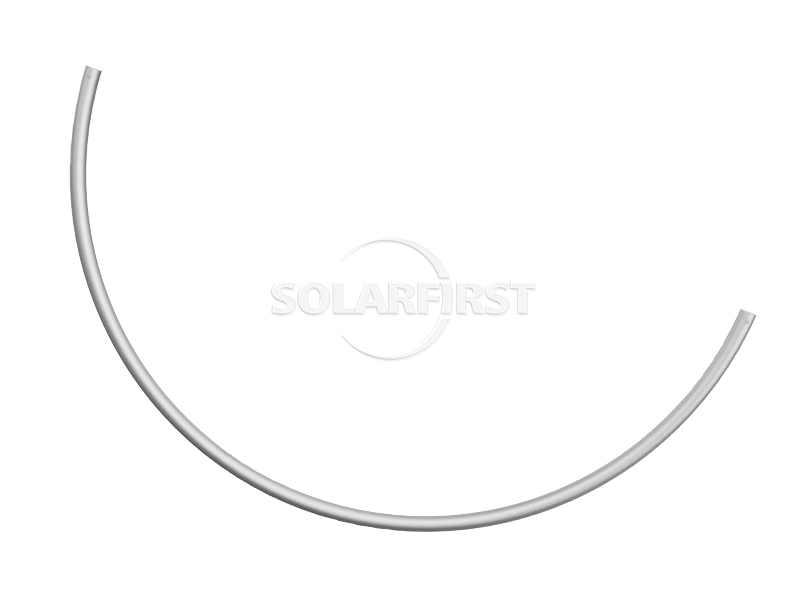

01 قضيب شد على شكل قوس

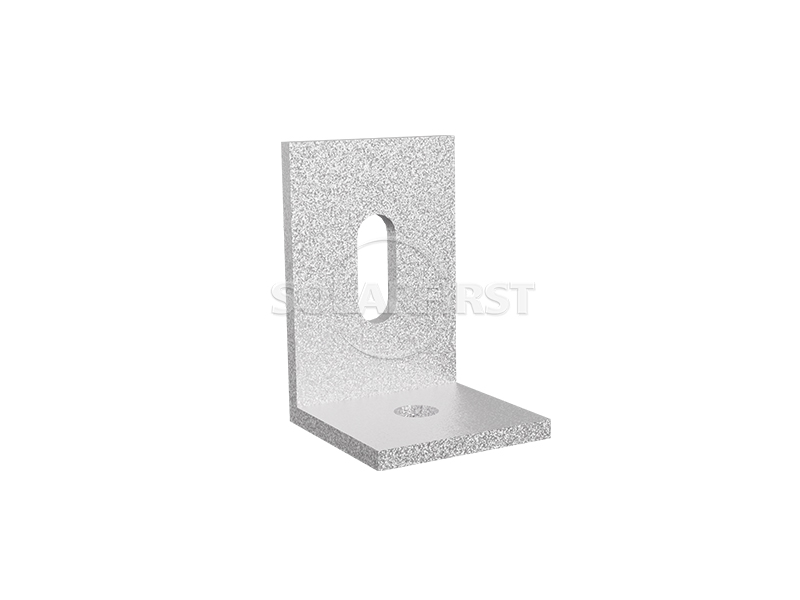

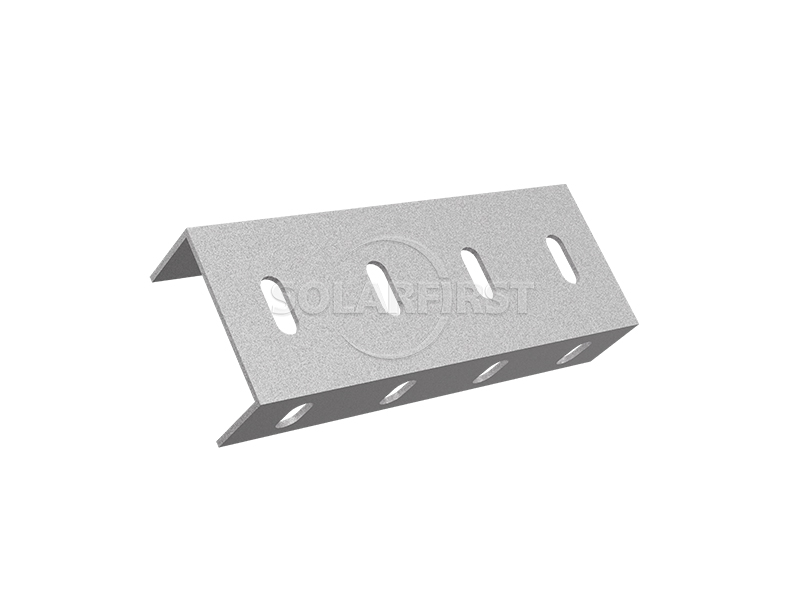

02 موصل مثلثي

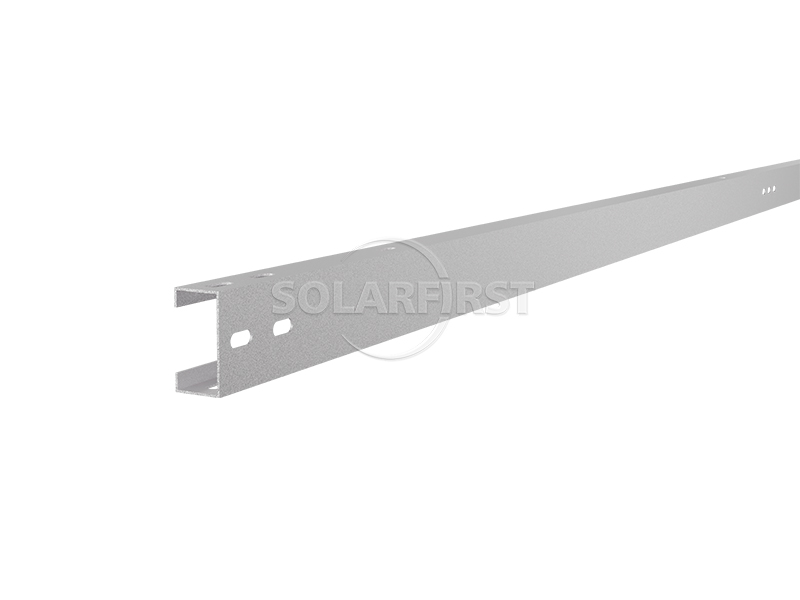

03 بورلين
04 دعامة المدادة

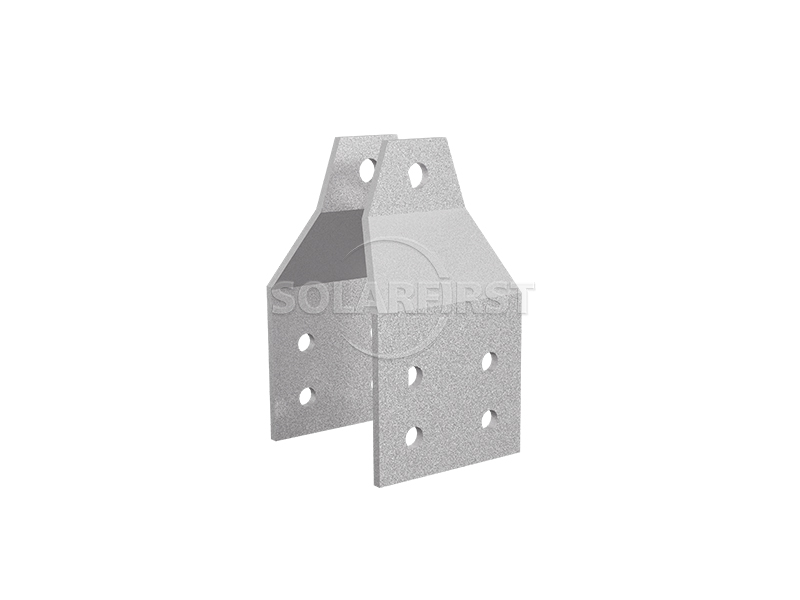

05 موصل الشعاع

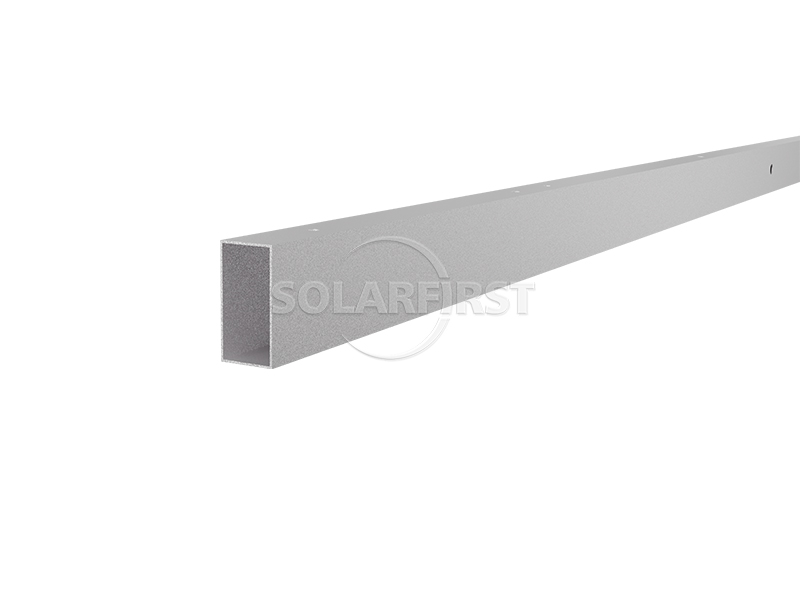

06 شعاع

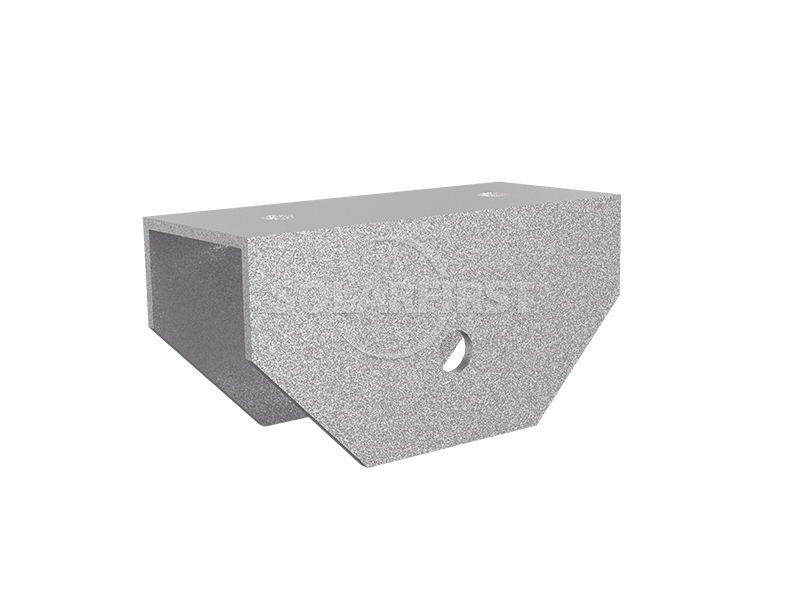

07 وصلات المدادات

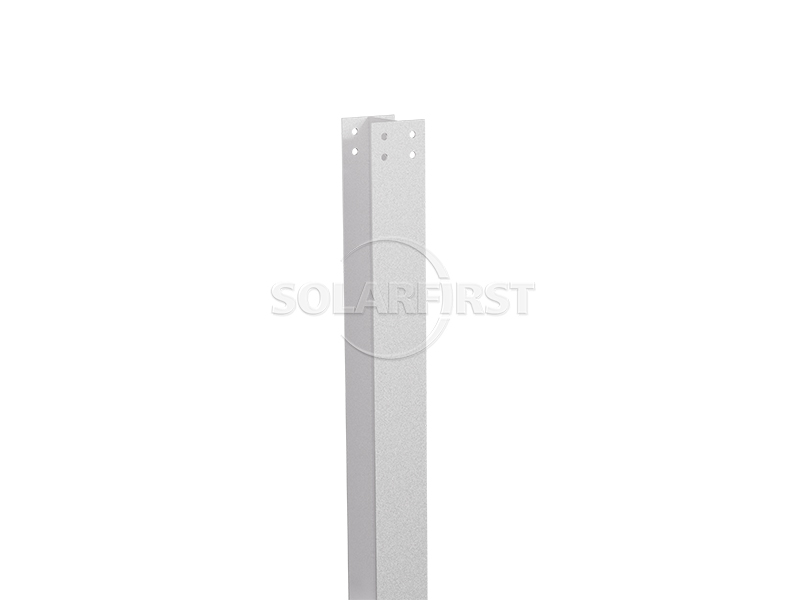

العمود 08
ميزة

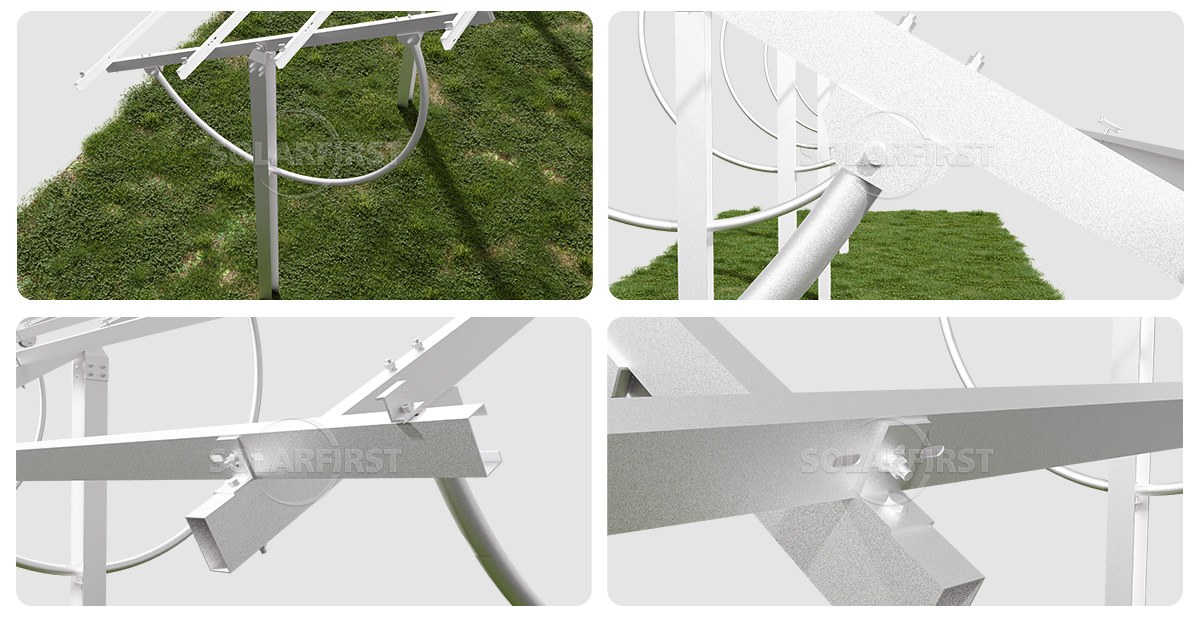

▶ يتميز هيكل ضبط قضيب السحب المقوس بسهولة التشغيل
يستخدم هذا المنتج قضيب سحب دائري مقوس كآلية ضبط أساسية. من خلال تثبيت عدة فتحات تحديد موضع على قضيب السحب المقوس، وبالتنسيق مع المسامير الموجودة على العمود للتثبيت، يتم تثبيت زاوية دعامة اللوحة الكهروضوئية بدقة. أثناء عملية الضبط، ما عليك سوى سحب المسمار، ودفع قضيب السحب إلى الزاوية المطلوبة (أي موضع ضمن نطاق 0° إلى 40°)، ثم إعادة إدخال المسمار لإتمام الضبط. هذا التصميم الهيكلي يجعل التشغيل اليدوي مريحًا وآمنًا للغاية، ويمكن لشخصين فقط إتمام عملية ضبط زاوية المجموعة بأكملها.
▶ مادة عالية القوة، متينة ومقاومة للتآكل
تُصنع المكونات الرئيسية من فولاذ الكربون Q235B، وتُعالج أسطحها بالغلفنة بالغمس الساخن أو بالغلفنة باستخدام الألومنيوم والمغنيسيوم. تضمن هذه العملية مقاومة ممتازة للتآكل، مما يمنع الصدأ والتقادم بفعالية. تتميز الدعامات بصلابة عالية وثبات جيد، وهي غير قابلة للتشوه أو التشقق، ما يضمن عمرًا تشغيليًا طويلًا. أما المثبتات، فتُصنع من سبيكة الزنك والنيكل أو الفولاذ المقاوم للصدأ SUS304، مما يضمن موثوقية نقاط التوصيل على المدى الطويل.
▶ تصميم التحسين الهيكلي، مع تركيب فعال
يتميز النظام ببنية بسيطة ذات مكونات قليلة ووصلات سهلة. تُصنّع المكونات الرئيسية مسبقًا في المصنع، ولا يتطلب الأمر سوى أدوات تثبيت للتجميع والتوصيل في الموقع لإتمام التركيب. يمكن تصنيع الأساس مسبقًا، مما يُقلل مدة الإنشاء في الموقع. لا تتطلب كل مجموعة سوى عدد قليل من الأعمدة، مما يُقلل بشكل فعال من تكاليف الأساس والتركيب.
▶ لقد تحسنت كفاءة توليد الطاقة بشكل ملحوظ
بالمقارنة مع أنظمة التركيب الثابتة، يمكن لتعديل الميل الموسمي أن يزيد من توليد الطاقة بنسبة تتراوح بين 3% و10%. ويمكن للمستخدمين اختيار زاوية الميل المثلى ضمن نطاق يتراوح بين 0° و40° بناءً على خط الطول وخط العرض لموقع المشروع والظروف الفلكية، مما يحقق أقصى استفادة من موارد الضوء.
▶ تكلفة صيانة منخفضة
يعمل هذا النظام يدويًا بالكامل، دون الحاجة إلى أجهزة تشغيل كهربائية كالمحركات ووحدات التحكم، مما يلغي احتمالية حدوث أعطال ميكانيكية ناتجة عن التحكم الكهربائي، كما أن تكلفة الصيانة منخفضة للغاية. يتجنب هيكل قضيب السحب المقوس مشاكل مثل التآكل السريع للبراغي وأكمامها في دعامات الرفع التقليدية، كما أن آلية تثبيت الزاوية موثوقة للغاية.
حدود
| تثبيت | أرضي |
| طريقة الضبط | ناقل حركة يدوي ميكانيكي بالكامل |
| زاوية الميل | 0° ~ 40° (يدعم التعديل وفقًا لزاوية ارتفاع ضوء الشمس) |
| أحمال الرياح | تصل سرعتها إلى 60 متر/ثانية |
| حمولة الثلج | 1.4 كيلو نيوتن/م² |
| المعايير | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50017-2017 |
| مادة | ألومنيوم مؤكسد AL6005-T5، فولاذ مجلفن بالغمس الساخن، فولاذ مجلفن من المغنيسيوم والألومنيوم، فولاذ مقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |
| العمر الافتراضي المصمم للخدمات | 25-30 سنة |
السيناريوهات القابلة للتطبيق
▪ محطة طاقة كهروضوئية أرضية واسعة النطاق:
صُمم هذا المنتج خصيصًا لمحطات توليد الطاقة التجارية والعامة واسعة النطاق، وهو مناسب للاستخدام في مختلف أنواع التضاريس كالسهول والتلال والجبال. وبفضل تصميمه المرن ووظيفة الضبط اليدوي، يُمكنه تحقيق أقصى كفاءة في توليد الطاقة في ظل ظروف مناخية وإقليمية متنوعة.
▪ سيناريو تعديل الطلب الموسمي:
ينطبق هذا على المشاريع التي تتطلب تعديل ميل المكونات وفقًا للتغيرات الموسمية. يمكن تعديله مرتين أو أربع مرات سنويًا. في المناطق ذات خطوط العرض المنخفضة، يمكن ضبط ميل أقل (مثل 0°–15°) لمواكبة الفصول ذات زوايا ارتفاع الشمس الأكبر. أما في المناطق ذات خطوط العرض المرتفعة أو المناطق الثلجية، فيمكن تعديله إلى ميل أكبر (مثل 30°–40°) لتحسين استقبال ضوء الشمس في الشتاء وتعزيز انزلاق الثلج.
▪ للمشاريع المتوسطة والكبيرة الحجم التي تراعي التكلفة:
لا يتطلب هذا النظام أي معدات كهربائية كالمحركات وأجهزة التحكم. وتُعد تكلفته مماثلة تقريبًا لتكلفة الهيكل الداعم الثابت، مع قدرته على زيادة قدرة توليد الطاقة بشكل ملحوظ. وهذا مناسب بشكل خاص لمشاريع محطات الطاقة الأرضية التي تهدف إلى تحقيق أقصى عائد على الاستثمار.
▪ مشاريع ذات متطلبات عالية للتكيف مع التضاريس:
يمكن تعديل ميل المنحدر في الاتجاه الشرقي الغربي ضمن نطاق ±15 درجة، ولا يوجد حد لميل المنحدر في الاتجاه الشمالي الجنوبي. ويمكن ترتيبها بمرونة على الأراضي غير المستوية لزيادة استغلالها.
ملخص
نظام الدعم الأرضي الكهروضوئي ذو الميل القابل للتعديل يدويًا، والمزود بقضيب سحب مقوس، هو نظام دعم مبتكر مصمم خصيصًا لمحطات الطاقة الأرضية واسعة النطاق. يتيح هذا النظام تعديل الميل يدويًا ضمن نطاق 0°–40° في الاتجاه الشمالي-الجنوبي، وذلك من خلال قضبان السحب المقوسة وآلية تحديد المواقع بالدبابيس. لا يتطلب النظام محركًا، كما أن تشغيله سهل للغاية (يمكن لشخص واحد القيام بذلك). تتشابه تكلفته تقريبًا مع تكلفة الدعامات الثابتة، ولكنه يُحسّن زاوية استقبال الضوء للمكون وفقًا للتغيرات الموسمية، مما يزيد من توليد الطاقة بنسبة 3%–10%. يُصنع الهيكل الرئيسي للدعامة من فولاذ الكربون Q235B، ويخضع لعملية جلفنة بالغمس الساخن أو معالجة جلفنة بالألومنيوم والمغنيسيوم، مما يجعله متينًا وقويًا، ويتمتع بمقاومة ممتازة للتآكل. يتكيف هذا النظام مع مختلف أنواع التضاريس، مثل السهول والتلال والجبال، ويتوافق مع المكونات ذات الإطارات وغير ذات الإطارات، ومع التخطيطات الأفقية والرأسية الشائعة.
تكمن الميزة الأساسية لهذا المنتج في "قضيب السحب المقوس"، الذي يجمع بين الضبط والدعم الهيكلي. وهذا لا يتجنب فقط عيب الضبط التقليدي بالبراغي المعرض للتآكل، بل يبسط أيضًا بنية النظام ويقلل بشكل كبير من تكاليف التشغيل والصيانة. في الوقت نفسه، يتغلب على عيوب حوامل التتبع المعقدة والمكلفة وانخفاض معدل استغلال الأرض. يحقق هذا المنتج أفضل توازن بين الاستثمار الأولي والعوائد طويلة الأجل، مما يجعله حلاً مثاليًا للطاقة الشمسية الأرضية يجمع بين الموثوقية والاقتصاد وكفاءة توليد الطاقة.
