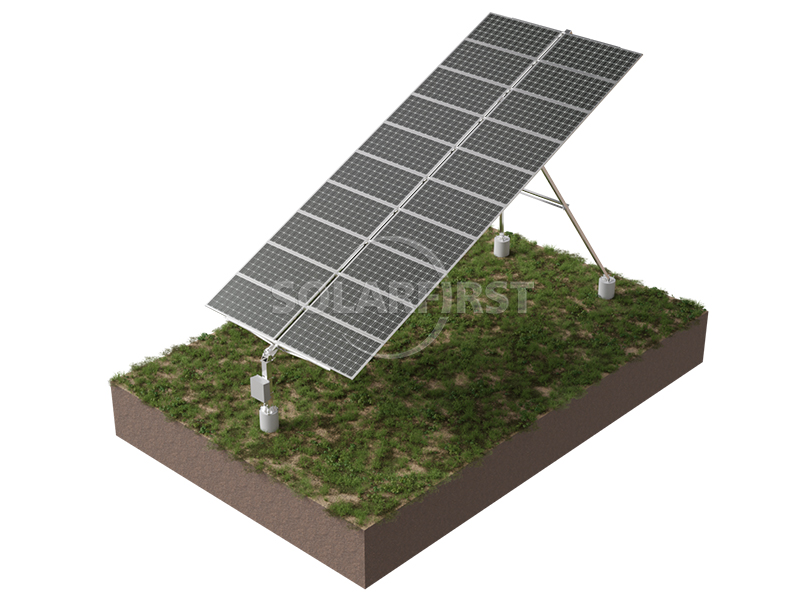

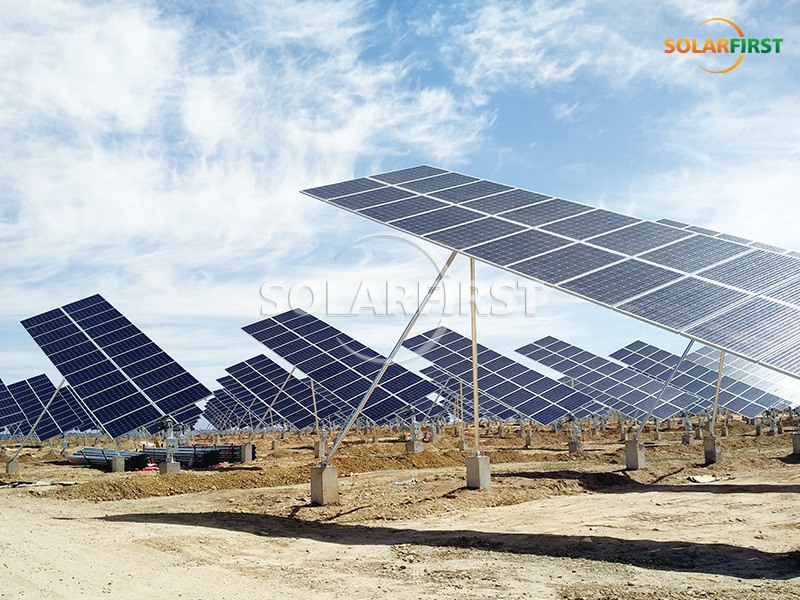

يُعد نظام التتبع أحادي المحور المائل حلاً ذكياً لأقواس التتبع، وهو مناسب لمحطات الطاقة الكهروضوئية. يستخدم هذا النظام آلية دوران أحادية المحور لتمكين الوحدات الكهروضوئية من تتبع تغيرات زاوية سمت الشمس حول محور مائل، مما يُحسّن كفاءة استقبال الطاقة الشمسية في أوقات مختلفة. تم تحسين النظام للعمل في ظروف التضاريس المعقدة، ويمكن تركيبه في مواقع غير مستوية كالجبال والمنحدرات، مما يوفر لمشاريع الطاقة الكهروضوئية خياراً يوازن بين زيادة توليد الطاقة ومرونة التصميم الهندسي.
وصف المنتج
يستخدم النظام هيكلاً ميكانيكياً أحادي المحور مائلاً، حيث يكون عمود الدوران بزاوية محددة بالنسبة للأرض (قابلة للتعديل من 5° إلى 25°). تدور مجموعة المكونات حول هذا المحور لتتبع زاوية سمت الشمس. من الناحية الهيكلية، يستخدم النظام إطاراً فضائياً شبكياً يجمع بين دعامات على شكل حرف A ودعامات متعددة النقاط لتوزيع الحمل وتعزيز الصلابة العامة. يتميز كل صف من دعامات التتبع بتصميم تتبع مستقل، مما يضمن عدم وجود عوائق ويسهل عملية التركيب والصيانة اللاحقة. يستخدم نظام التحكم ساعة توقيت حقيقية، ونظام تحديد المواقع العالمي (GPS)، وبيانات مقياس سرعة الرياح (اختيارية)، بالإضافة إلى خوارزمية تحكم ذات حلقة مغلقة، لتشغيل المخفض الدوار وضبط زاوية الدعامة. كما يمكن للنظام دمج معلومات الطقس، وتفعيل التتبع العكسي تلقائياً في ظروف الإضاءة الخلفية لتقليل التظليل بين المصفوفات.

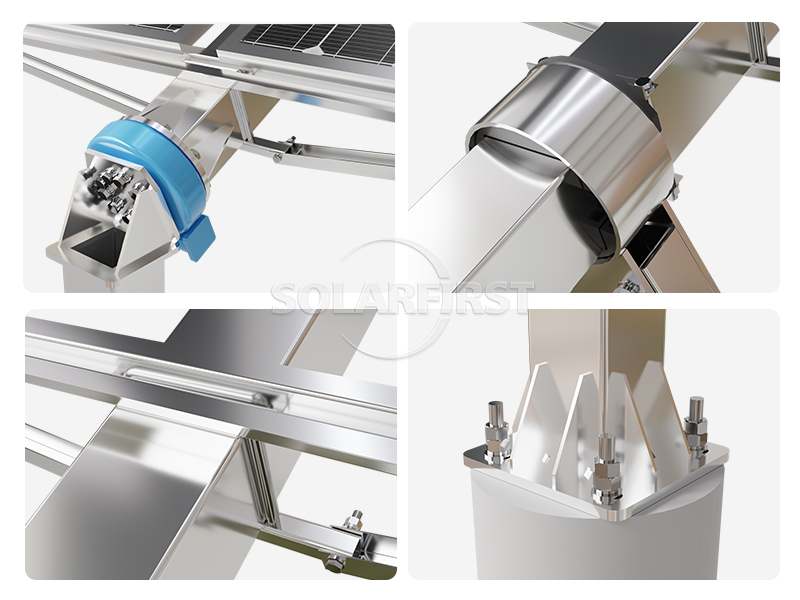

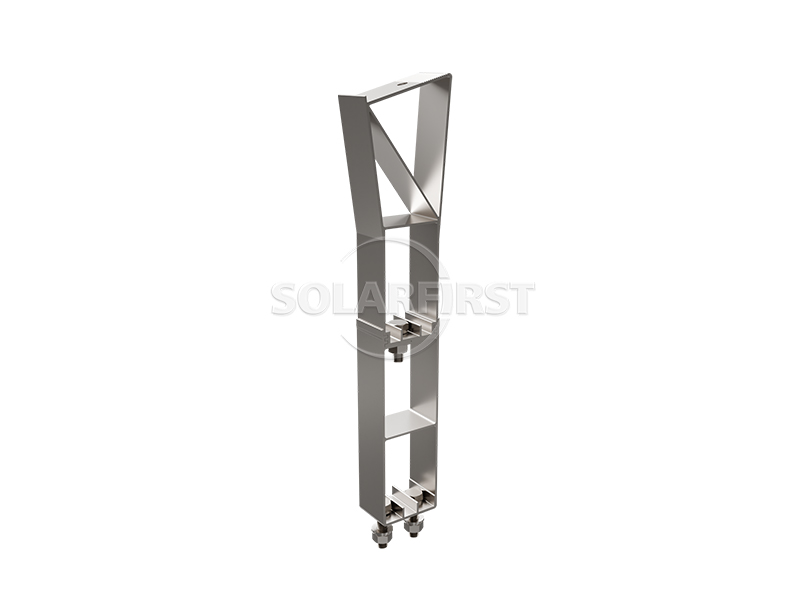

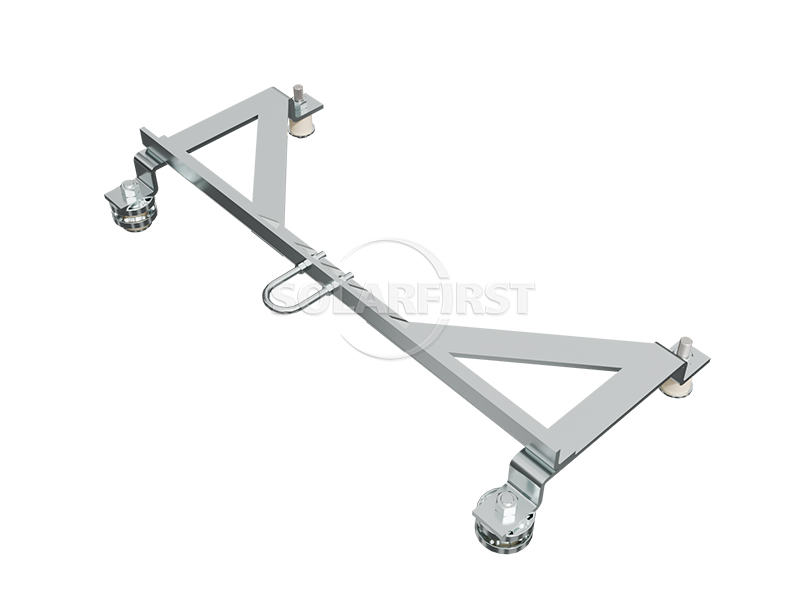

مكونات المنتج
ميزة
▶ القدرة على التكيف مع التضاريس:
يتكيف التصميم الهيكلي مع التضاريس المتنوعة مثل التموجات والمنحدرات، مع متطلبات منخفضة نسبياً لتسوية الموقع.
▶ أداء الاستقرار:
يساعد الهيكل المتعرج ونظام دعم الشبكة متعدد النقاط على تحسين الصلابة العامة للنظام تحت تأثير أحمال الرياح.
▶ سهولة الإنشاء والصيانة:
يضمن تصميم التتبع المستقل وجود مسافة غير معاقة بين صفوف الدعامات، مما يسهل الوصول السلس لمعدات الصيانة والبناء.
▶ الموثوقية التشغيلية:
يتم التحكم في كل جهاز تتبع بشكل مستقل، مما يسمح للنظام بمراقبة حالته التشغيلية في الوقت الفعلي، مما يسهل الكشف عن الحالات الشاذة وصيانتها في الوقت المناسب ويقلل من خسائر توليد الطاقة المحتملة.
▶ استراتيجية التتبع الذكية:
يمكن للنظام ضبط زاوية التتبع بذكاء أو تفعيل وضع الحماية بناءً على الظروف الجوية المحلية في الوقت الفعلي (مثل المطر والرياح القوية)، وتقليل تأثيرات الظل من خلال التتبع العكسي في ظل ظروف الإضاءة الخلفية، مما يساهم في زيادة توليد الطاقة.
هيكل التتبع
| تقنية التتبع | جهاز تتبع أحادي المحور مائل |
| جهد النظام | 1000 فولت / 1500 فولت |
| نطاق التتبع | ±45° |
| زاوية الميل | السمت 5°-25° |
| سرعة الرياح أثناء العمل | 18 م/ث (قابلة للتخصيص) |
| أقصى سرعة للرياح | 40 م/ث (قابلة للتخصيص) |
| وحدات لكل جهاز تتبع | ≤20 وحدة (قابلة للتخصيص) |
| المواد الرئيسية | فولاذ مطلي بالزنك والألومنيوم والمغنيسيوم، مجلفن بالغمس الساخن Q235B/Q355B |
| متوسط سمك الطلاء | ≥65 ميكرومتر |
| نظام القيادة | محرك الدوران |
| نوع الأساس | الخوازيق الخرسانية مسبقة الصب/الخوازيق المصبوبة في الموقع/الخوازيق الفولاذية |
نظام التحكم
| نظام التحكم | عالم مارفل السينمائي |
| وضع التتبع | نظام تحكم زمني ذو حلقة مغلقة + نظام تحديد المواقع العالمي (GPS) |
| دقة التتبع | <2° |
| تواصل | لاسلكي (ZigBee، LoRa)؛ سلكي (RS485) |
| الحصول على البارود | مصدر طاقة خارجي/مصدر طاقة سلسلة/مصدر طاقة ذاتي |
| التخزين التلقائي ليلاً | نعم |
| خاصية التخزين التلقائي أثناء الرياح العاتية | نعم |
| التراجع الأمثل | نعم |
| درجة الحماية | IP65 |
| درجة حرارة التشغيل | -30 درجة مئوية ~ 65 درجة مئوية |
| مقياس شدة الريح | نعم |
| استهلاك الطاقة | 0.3 كيلوواط ساعة في اليوم |
السيناريوهات القابلة للتطبيق
▪ محطات الطاقة الكهروضوئية في التضاريس الوعرة مثل الجبال والتلال والوديان
▪ مشاريع تتضمن التهجين بين الزراعة والطاقة الشمسية، والتهجين بين الغابات والطاقة الشمسية، والتي تتطلب التنسيق بين تباعد إطار الدعم والتعرض لأشعة الشمس
▪ المواقع ذات متطلبات الاستخدام العالي للأراضي والتي تحتاج إلى تقليل تأثير التظليل بين إطارات الدعم
▪ محطات توليد الطاقة الأرضية واسعة النطاق حيث يُعد وقت الإنشاء وسهولة التشغيل والصيانة من الاعتبارات المهمة
▪ المناطق ذات الظروف المناخية التي تشمل الرياح القوية أو التي تتطلب إدارة الإضاءة الخلفية
ملاحظات هامة:
▪ قبل التركيب، يجب إجراء مسح تفصيلي للموقع للتأكد من توافق نوع الأساس وزاوية ميل الدعامة.
يعمل النظام عند سرعة رياح تبلغ 18 م/ث؛ وتجاوز هذا النطاق سيؤدي إلى تفعيل وضع الحماية. الحد الأقصى لمقاومة الرياح هو 35 م/ث؛ ويُحظر التعرض لفترات طويلة لبيئات تتجاوز سرعة الرياح المصممة.
يستهلك النظام حوالي 0.3 كيلوواط ساعة/يوم. بالنسبة للمناطق غير المتصلة بالشبكة أو ذات الإضاءة المنخفضة، يجب تقييم جدوى نظام إمداد الطاقة (الطاقة المتصلة بالشبكة أو الطاقة الذاتية).
▪ قم بفحص وحدة التخفيض الدوارة ووحدة الاتصال بانتظام لمنع فشل التتبع بسبب عدم كفاية التشحيم أو انقطاع الإشارة.
▪ بعد الرياح القوية أو العواصف الرملية أو الثلوج، يوصى بإجراء فحوصات وظيفية على وظيفة إعادة ضبط الدعم وأجهزة الاستشعار.
▪ يجب أن يفي بناء الأساس بمتطلبات قدرة تحمل التصميم لمنع الهبوط غير المتساوي الذي قد يؤدي إلى ميلان الهيكل..
ملخص
يُقدّم نظام التتبع أحادي المحور المائل هذا حلاً لمحطات الطاقة الكهروضوئية، حيث يُوازن بين التكيف مع التضاريس وكفاءة التتبع. يُسهم تصميم التتبع المستقل وهيكل الشبكة في تبسيط عملية الإنشاء في المواقع المعقدة، بينما يتم تحقيق إدارة ذكية للزاوية من خلال التحكم الزمني ذي الحلقة المغلقة، ونظام تحديد المواقع العالمي (GPS)، ومعلومات الطقس الاختيارية. توفر معايير النظام مرونة عالية في التخصيص، مما يسمح بإجراء تعديلات بناءً على سرعة الرياح في المشروع، وعدد الوحدات، ونوع الأساس. بالنسبة لمشاريع الطاقة الكهروضوئية التي تسعى إلى تحسين كفاءة توليد الطاقة ومعالجة التضاريس غير المستوية، يُقدّم هذا المنتج خيارًا تقنيًا جديرًا بالتقييم.

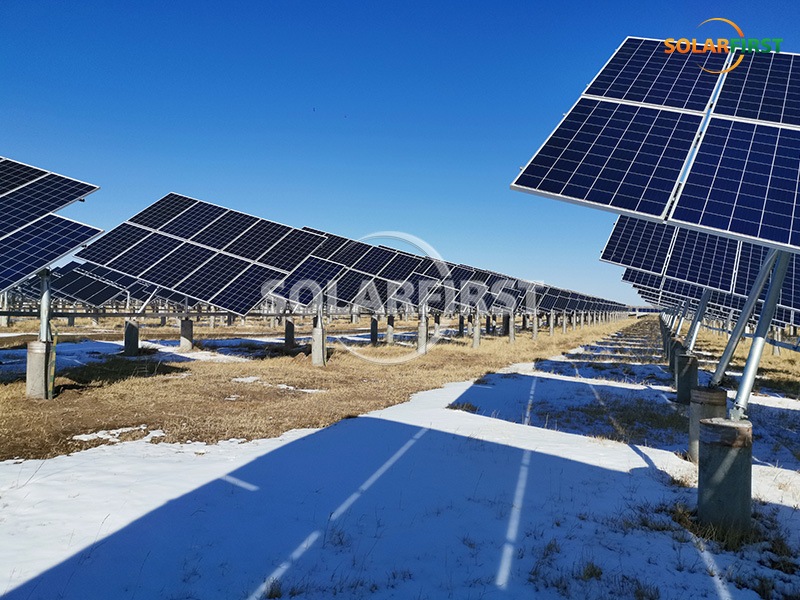

مرجع مشروع الطاقة الشمسية أولاً
