أنظمة دعم الألواح الكهروضوئية المرنة أحادية الطبقة هي أنظمة دعم تستخدم أسلاكًا فولاذية مسبقة الإجهاد كمكونات رئيسية لتحمل الأحمال. على عكس الدعامات الفولاذية التقليدية، تستخدم هذه الأنظمة كابلات فولاذية مشدودة بدلًا من العوارض الصلبة، مما يُشكل هيكلًا مستقرًا لتحمل الأحمال من خلال الأعمدة وأنظمة التثبيت. يُعد هذا المنتج مناسبًا لمشاريع محطات الطاقة الكهروضوئية التي تتطلب مسافات كبيرة أو تضاريس معقدة، وله إمكانية تقليل عدد الأساسات الركائزية واستهلاك الفولاذ.
لون :
Silver (hot-dip galvanized) / Silver-gray (zinc-aluminum-magnesium coated)شهادة :
CE, TÜV, ISO9001, SGSمادة :
Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304منشأ المنتج :
Tianjin, Fujianميناء الشحن :
Shanghai, Ningbo, Tianjin, Xiamen, Shenzhen ports

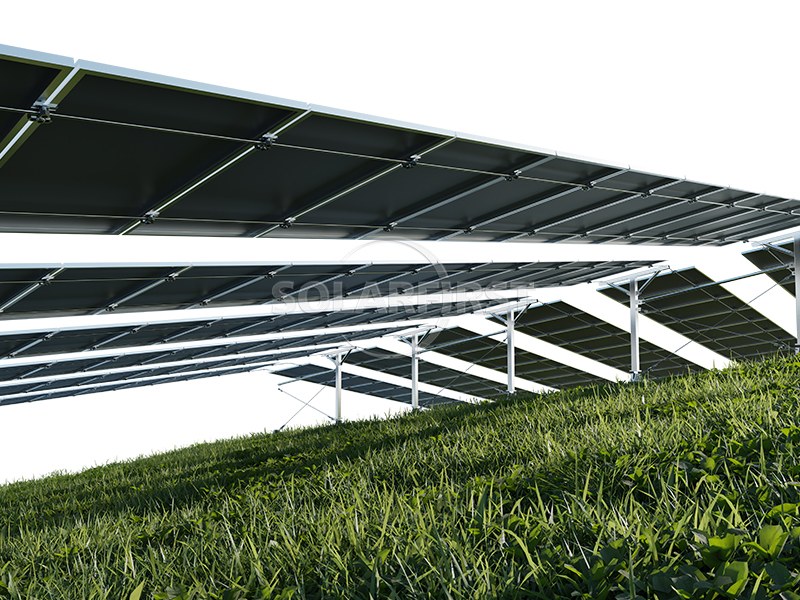

وصف المنتج

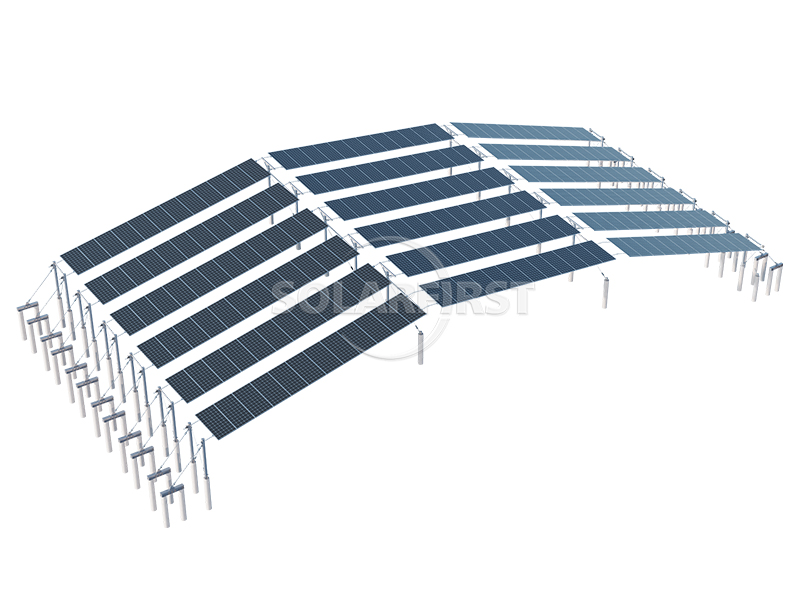

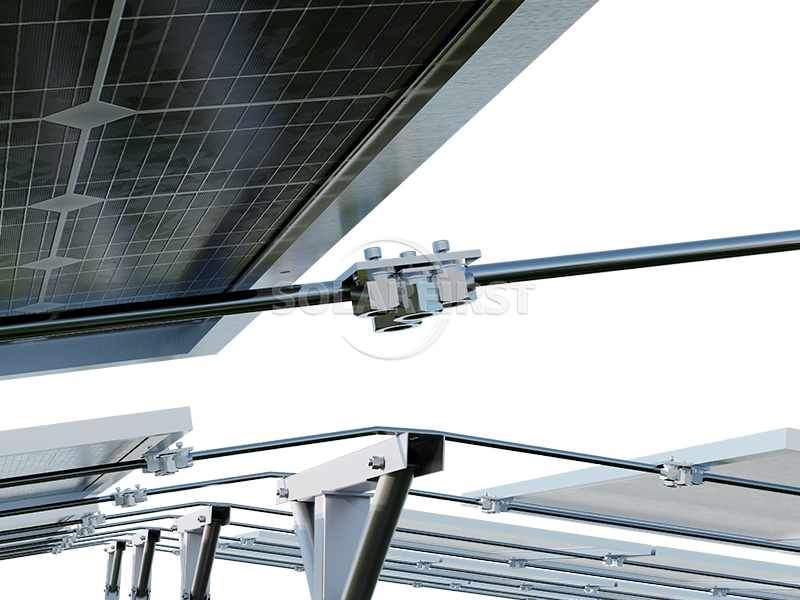

يشبه مبدأ عمل دعامة الخلايا الكهروضوئية المرنة أحادية الطبقة المدعومة بكابلات مبدأ عمل الجسور المعلقة: حيث تُشدّ أسلاك فولاذية عالية المقاومة مثبتة من طرفيها على أعمدة أو نقاط تثبيت أرضية مسبقًا للحصول على صلابة أولية، ثم تُركّب وحدات الخلايا الكهروضوئية مباشرةً على كابلين فولاذيين متوازيين. يتميز هذا الهيكل بسلوك ميكانيكي غير خطي هندسيًا، ما يعني أنه يتعرض لإزاحة معينة تحت تأثير الحمل، ويتم موازنة هذه الإزاحة بتغيرات في شد الكابلات. عادةً ما يعتمد هذا الهيكل تصميمًا "أحادي الامتداد"، حيث يشكل كل زوج من الأعمدة امتدادًا مستقلًا، وتُرتب الوحدات بشكل متواصل على طول هذا الامتداد. بالمقارنة مع نظام الكابلات ثنائي الطبقات (كابل حامل + كابل تثبيت)، يُعدّ هيكل الكابلات أحادي الطبقة أبسط، ولكنه يتطلب متطلبات أعلى فيما يتعلق بتصميم مقاومة الرياح والتحكم في شد الإنشاء.

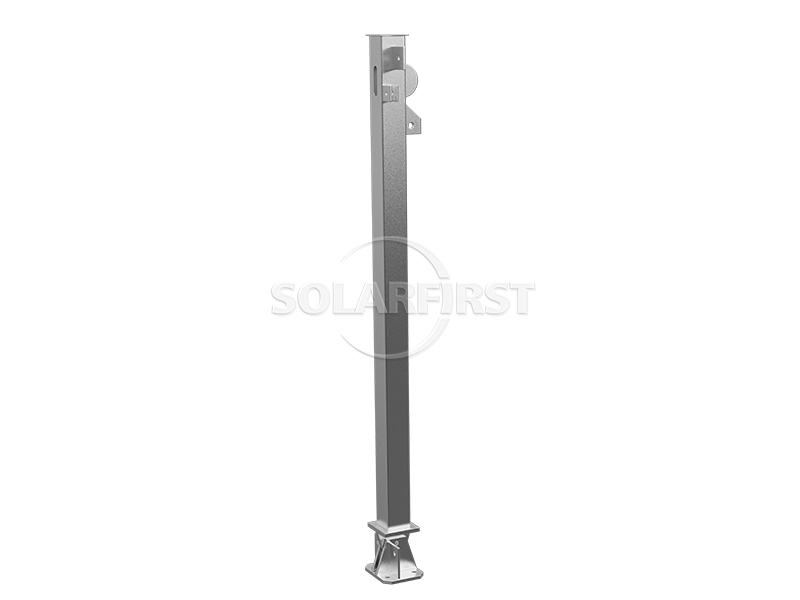

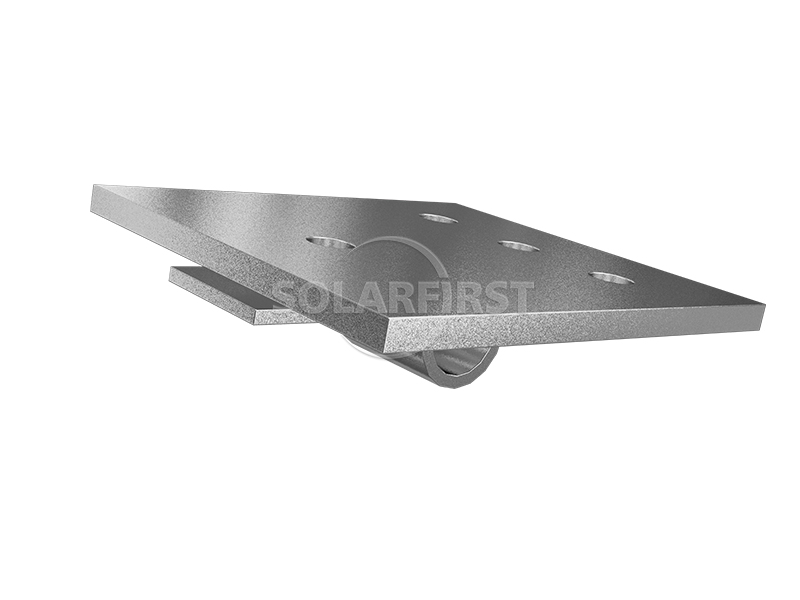

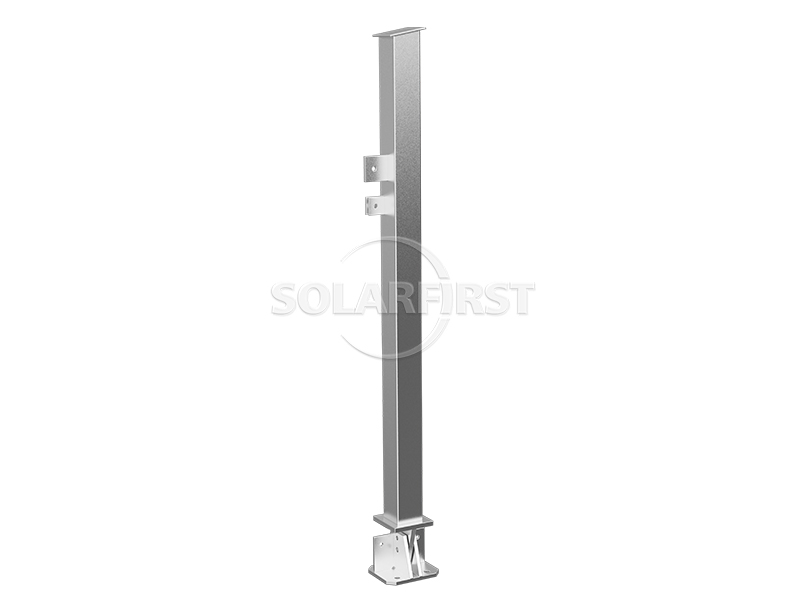

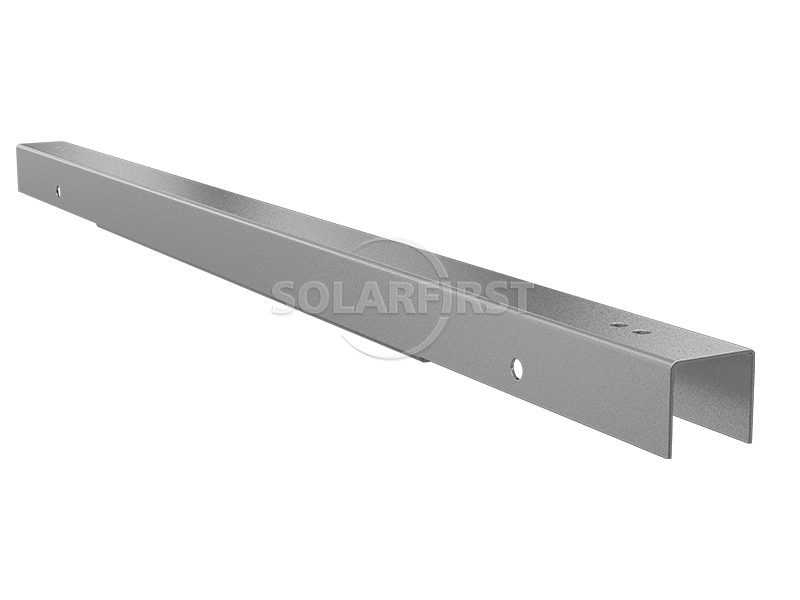

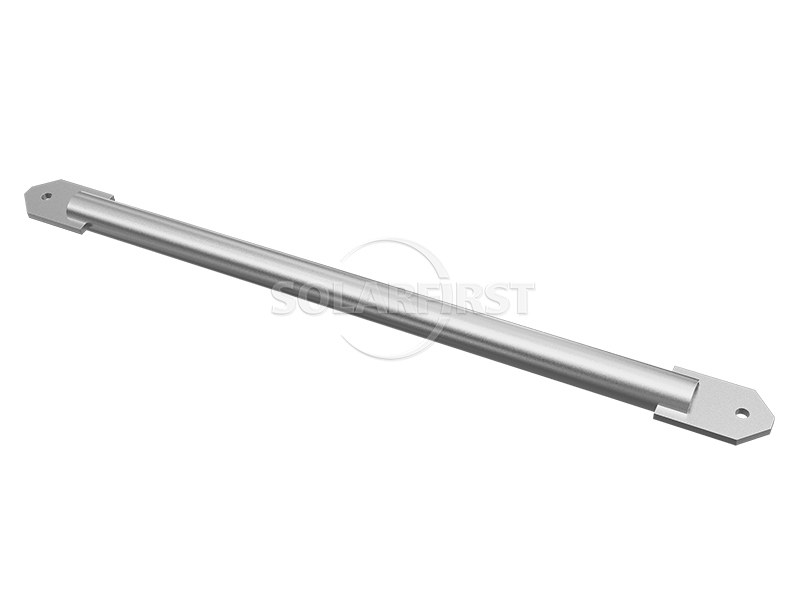

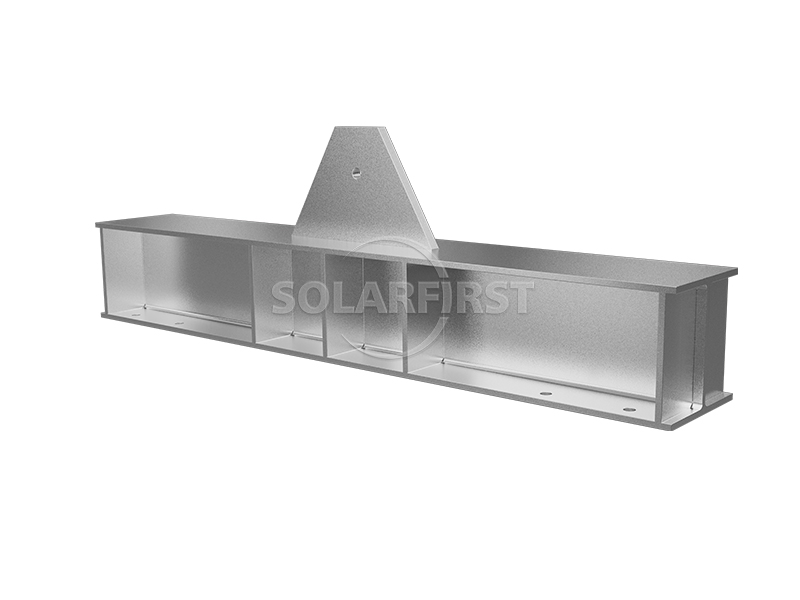

مكونات المنتج
ميزة
▶ عدد أقل من الأساسات الركائزية:
بسبب أطوال الامتداد الواحد التي تتراوح بين 15 و20 مترًا، يتم عادةً تقليل عدد الأعمدة المطلوبة لنفس القدرة المركبة بنحو 20٪ مقارنة بالدعامات الثابتة التقليدية، مما يساعد على خفض تكاليف بناء الأساسات وتقليل اضطراب الأرض.
▶ انخفاض استهلاك الصلب:
يبلغ إجمالي استهلاك الصلب عادةً حوالي 20 طن/ميغاواط، مما يوفر حوالي 30% مقارنة بالدعامات الصلبة التقليدية، الأمر الذي يساعد على تقليل تكاليف المواد ووزن النقل.

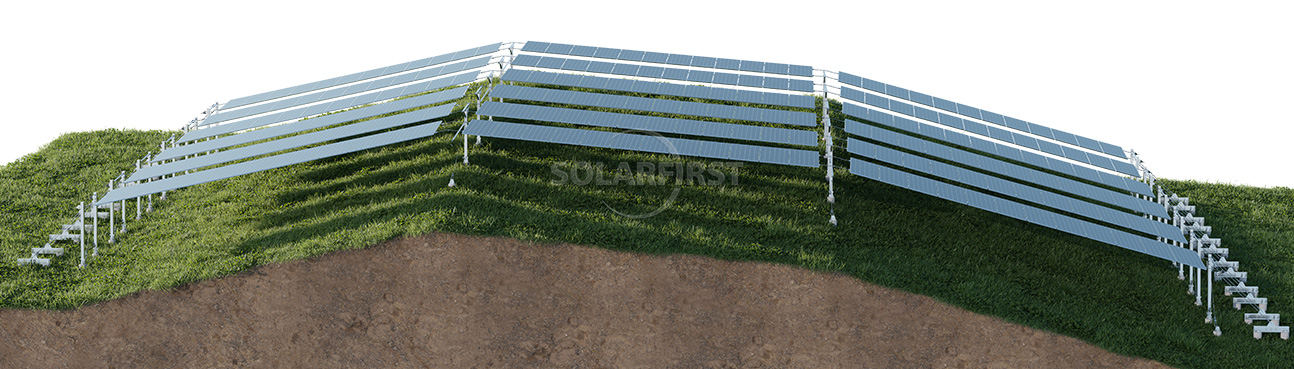

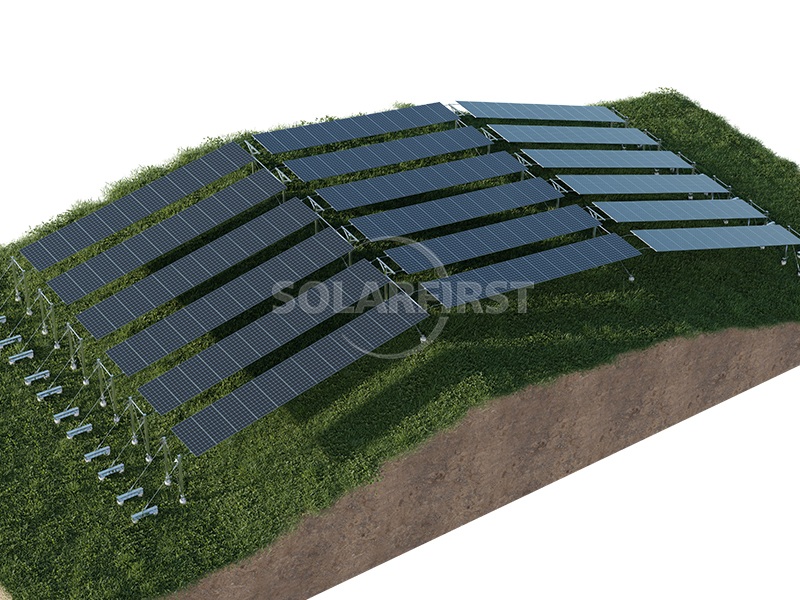

▶ قدرة جيدة على التكيف مع التضاريس:

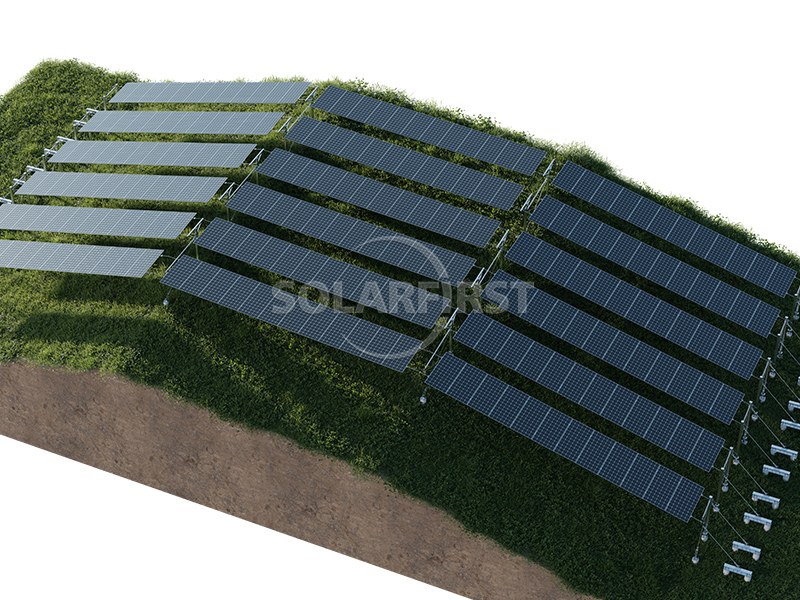

يمكنها التكيف مع المواقع المتموجة أو غير المستوية مثل الجبال والتلال والبرك والصحاري، ولا تتطلب تسوية واسعة النطاق للأرض وتسبب الحد الأدنى من الضرر للتضاريس الأصلية.
▶ ارتفاع الخلوص الأرضي:
يكون الجزء السفلي من الوحدة عادةً على ارتفاع 2.5-6 أمتار فوق سطح الأرض، مما يسهل الزراعة أو تربية الأحياء المائية أو مرور المركبات في الأسفل، مما يحسن معدل استخدام الأراضي بشكل عام.
▶ بناء بسيط نسبياً:
الشكل الهيكلي بسيط، حيث يتم شد الأسلاك الفولاذية دفعة واحدة، مما يؤدي إلى خطوات تركيب أقل وإمكانية تقصير دورات البناء.
حدود
| النوع الأساسي | PHC/الركائز المصبوبة في الموقع |
| مصفوفة الوحدات النمطية | منظر طبيعي/صورة شخصية |
| تثبيت الوحدة | مسامير/مشابك |
| زاوية | ≤30° (قابلة للتخصيص) |
| درجة حرارة البيئة | -10 درجة مئوية - 60 درجة مئوية |
| مادة | Q235B/Q355B/Q420/إلخ. |

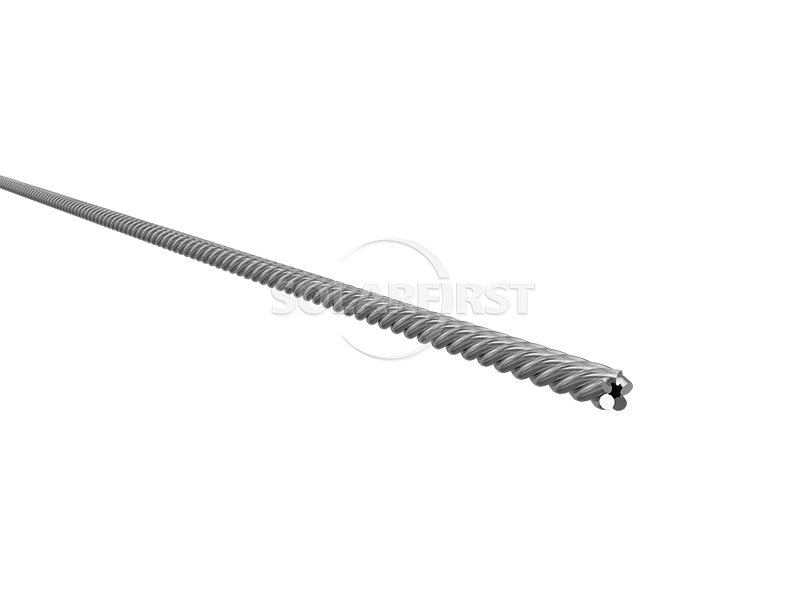

| ستيل ستراند | أسلاك فولاذية مجلفنة مسبقة الإجهاد عالية القوة ومنخفضة الاسترخاء |
| جهاز أنيراج | مشبك تثبيت (مع جهاز قفل) |
| طلاء | مثبت مجلفن >45 ميكرومتر؛ هيكل مجلفن >65 ميكرومتر؛ الزنك والألومنيوم والمغنيسيوم مزدوج الجوانب، الوزن >275 جم/م؛ وزن طبقة الزنك لكل وحدة مساحة من سلك الفولاذ: 190 جم/م ~ 350 جم/م. |
السيناريوهات القابلة للتطبيق
▪ مشاريع الزراعة الشمسية الهجينة: يسمح الارتفاع الأكبر بالزراعة الآلية أو زراعة المحاصيل المحبة للظل في الأسفل.
▪ مشاريع هجينة تجمع بين تربية الأحياء المائية والطاقة الشمسية: تعمل الامتدادات الكبيرة على تقليل عدد الأساسات الركائزية تحت الماء، مما يقلل من التأثير على أنشطة الصيد وتنظيف البرك.
▪ محطات الطاقة الكهروضوئية الجبلية والتلالية: يمكن ترتيبها وفقًا لانحدار التضاريس، مما يقلل من أعمال الحفر والردم.
▪ حفر المناجم المهجورة أو مواقع المعالجة: متطلبات مرنة نسبيًا لقدرة تحمل الأساسات، مع الحد الأدنى من الإزعاج.
ملاحظات هامة:
▶ يتطلب التصميم المقاوم للرياح تحليلاً متخصصاً:
تتأثر الهياكل المرنة بشدة بأحمال الرياح. في المناطق ذات سرعات الرياح العالية أو الاضطرابات القوية، ينبغي إجراء اختبارات في نفق الرياح أو عمليات محاكاة عددية مفصلة، وإضافة كابلات مقاومة للرياح عند الضرورة.
▶ يجب التحكم بدقة في شد الإجهاد المسبق:
قد يؤدي عدم كفاية الشد إلى عدم كفاية صلابة الهيكل وتشوه المكونات؛ بينما قد يؤدي الشد المفرط إلى زيادة الحمل على أطراف التثبيت والأعمدة. يُنصح بأن يقوم بذلك فريق بناء محترف باستخدام معدات قياس القوة.
▶ تتراوح الفترات الزمنية المطبقة ضمن نطاق معين:
يبلغ طول الكابلات أحادية الطبقة، وهو الطول الأمثل اقتصادياً، عادةً 20 متراً. أما إذا تجاوز هذا النطاق، فإن الصلابة والاستقرار سيقلان بشكل ملحوظ، ويمكن حينها النظر في استخدام كابلات ثنائية الطبقة.
▶ تتطلب بيئة درجات الحرارة المنخفضة تأكيد قابلية المادة للتكيف:
يحدد المنتج حدًا أقصى لدرجة الحرارة المحيطة يبلغ -10 درجة مئوية. في حال استخدامه في مناطق الشتاء شديدة البرودة (مثلًا، أقل من -20 درجة مئوية)، يلزم إجراء تحقق إضافي من مقاومة الفولاذ للصدمات في درجات الحرارة المنخفضة وأداء أسلاك الفولاذ في درجات الحرارة المنخفضة.
▶ تتطلب الصيانة طويلة الأجل الاهتمام بنقاط التثبيت والكابلات:
ينبغي فحص حالة أجهزة منع ارتخاء التثبيت وتآكل الأسلاك الفولاذية بانتظام، وخاصة في المناطق الساحلية أو المناطق الملوثة صناعياً.
▶ توجد متطلبات خاصة بتسلسل تركيب المكونات:
ينبغي تركيبها بشكل مستمر من طرف إلى آخر لتجنب التحميل المركز في نقطة واحدة، مما قد يتسبب في التواء أو تشوه الكابل الفولاذي بشكل مفرط.
ملخص
تُعدّ دعامات الخلايا الكهروضوئية المرنة أحادية الطبقة والمثبتة بالكابلات حلاً إنشائياً بسيطاً يُقلّل من استهلاك المواد. وبفضل امتداداتها التي تتراوح بين 15 و20 متراً وارتفاعاتها التي تقل عن 6 أمتار، تُوفّر هذه الدعامات مزايا اقتصادية وقدرة على التكيف مع مختلف أنواع التضاريس، مما يجعلها مناسبة بشكل خاص للمشاريع الهجينة بين الزراعة والطاقة الكهروضوئية، والمشاريع الهجينة بين مصايد الأسماك والطاقة الكهروضوئية، والمناطق الجبلية. يتميّز هذا المنتج بقدرته الفائقة على تقليل استخدام الأساسات الركائزية والفولاذ، إلا أن تصميم مقاومة الرياح والتحكم في الإنشاءات مسبقة الإجهاد يُعدّان من الجوانب التقنية الأساسية. ينبغي على المستخدمين تقييم بيئة الرياح ودرجات الحرارة ومتطلبات الامتداد لموقع المشروع بشكل شامل عند اختيار نظام الدعم، ويمكنهم النظر في اتخاذ تدابير لتقوية الكابلات المقاومة للرياح عند الضرورة. بشكل عام، تُوفّر الدعامات المرنة أحادية الطبقة والمثبتة بالكابلات بديلاً عملياً للدعامات الصلبة في محطات الطاقة الكهروضوئية، مما يُساهم في تحسين كفاءة استخدام الأراضي وخفض تكاليف الإنشاء.

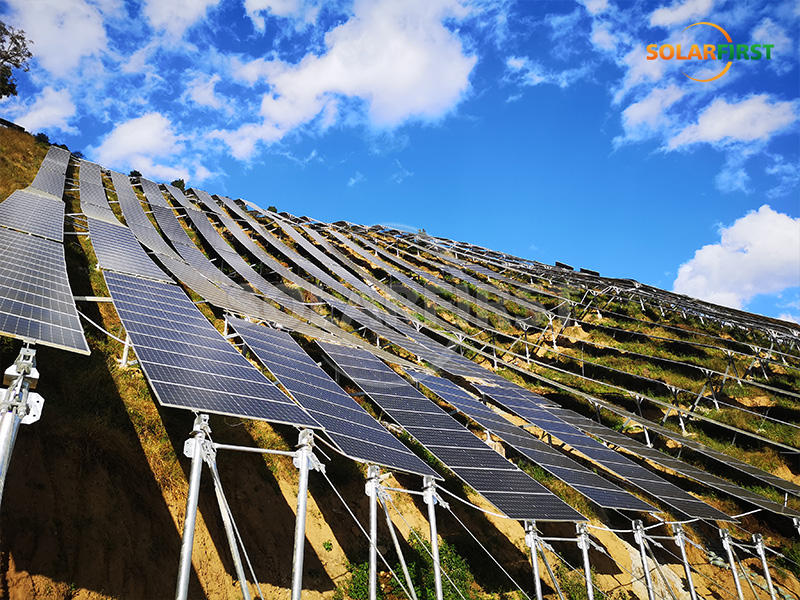

مرجع مشروع الطاقة الشمسية أولاً
