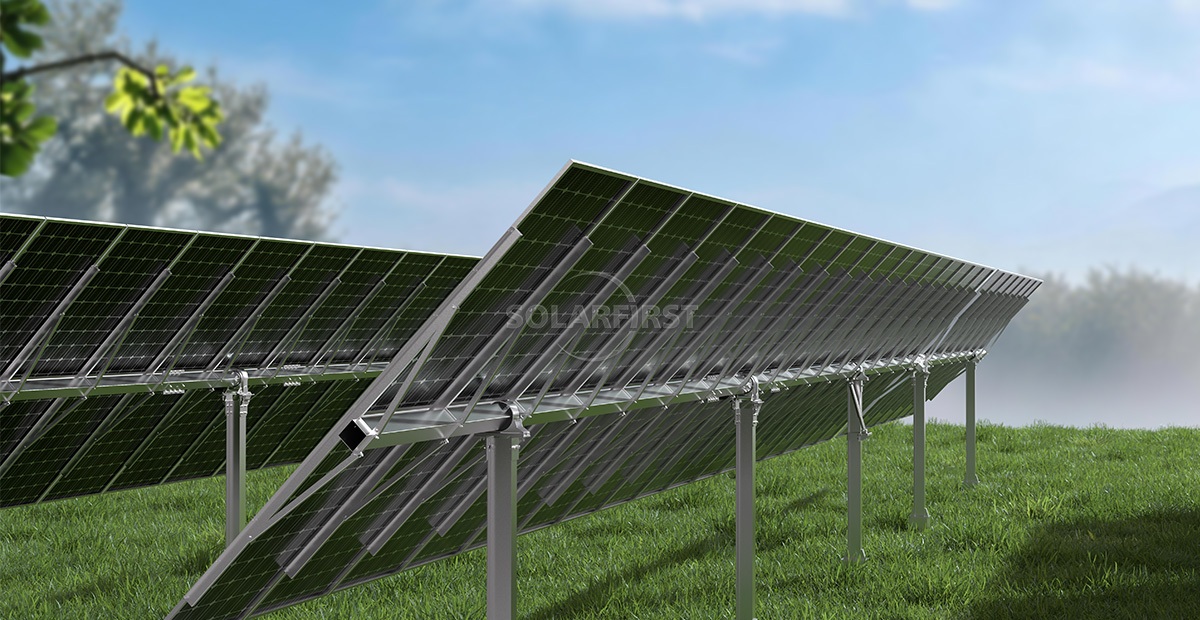

هذا المنتج عبارة عن نظام دعم أفقي أحادي المحور لتتبع الطاقة الشمسية، مصمم خصيصًا لمحطات الطاقة الشمسية الكهروضوئية الأرضية. يعتمد النظام على تصميم متعدد النقاط لتعزيز مقاومة الهيكل للالتواء ومستويات سرعة الرياح الحرجة. يتكيف النظام مع التضاريس المتموجة وغير المنتظمة، ويلبي متطلبات التركيب بميل أقصى شمال-جنوب يبلغ 15%. يعمل كل عمود دعم بشكل مستقل، مما يمنع التظليل المتبادل بين الوحدات، ويسهل عملية الإنشاء في الموقع والتشغيل والصيانة اللاحقة. يتوافق النظام مع وحدات رقائق السيليكون بقياس 182 مم و210 مم، ويمكنه تحسين زاوية التتبع بناءً على التضاريس ومعلومات الطقس الآنية لتحقيق عوائد أفضل لتوليد الطاقة في البيئات المعقدة.
وصف المنتج
تستخدم سلسلة D+ تقنية التتبع الأفقي أحادي المحور، بنطاق تتبع يبلغ ±45 درجة، وتدعم مستويات جهد 1000 فولت و1500 فولت. تشمل طرق التشغيل المحركات الدورانية أو الخطية، وتدعم أنواع الأساسات ركائز الأنابيب الخرسانية مسبقة الصب، والركائز الخرسانية المصبوبة في الموقع، والركائز الفولاذية. من حيث التصميم الإنشائي، يُحسّن النظام نقطة التشغيل من نقطة واحدة إلى تصميم متعدد النقاط، مما يوزع مسار القوة ويقلل من خطر الفشل أحادي النقطة إلى حد ما. يمكن تركيب ما يصل إلى 120 مكونًا في كل عمود دعم (يمكن تعديل العدد وفقًا للمشروع). المواد الإنشائية الرئيسية هي فولاذ Q235B/Q355B المجلفن بالغمس الساخن أو صفائح فولاذية مطلية بالزنك والألومنيوم والمغنيسيوم، بمتوسط سمك طلاء لا يقل عن 65 ميكرومتر لتوفير درجة معينة من مقاومة التآكل.
يُجهز النظام بوحدة تحكم مستقلة لكل عمود، قادرة على مراقبة حالة تشغيل كل عمود داعم في الوقت الفعلي، وتحديد موقع العطل عند حدوث أي خلل، مما يُسهل عملية التشخيص السريع. وتدمج وحدة التتبع الذكية بيانات التضاريس ومعلومات الطقس الآنية (مثل الإشعاع الشمسي، وغطاء السحب، وما إلى ذلك) لضبط زاوية التتبع ديناميكيًا لمواكبة تغيرات الإضاءة في الموقع. وقد خضع التصميم بأكمله لاختبارات في نفق الرياح، وتم تحسين المخطط الهيكلي ليتناسب مع ظروف أحمال الرياح المختلفة.

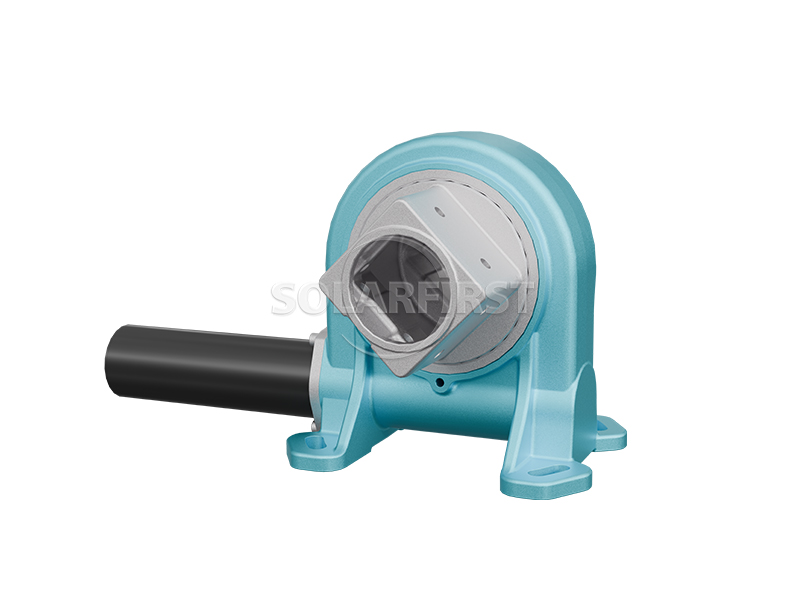

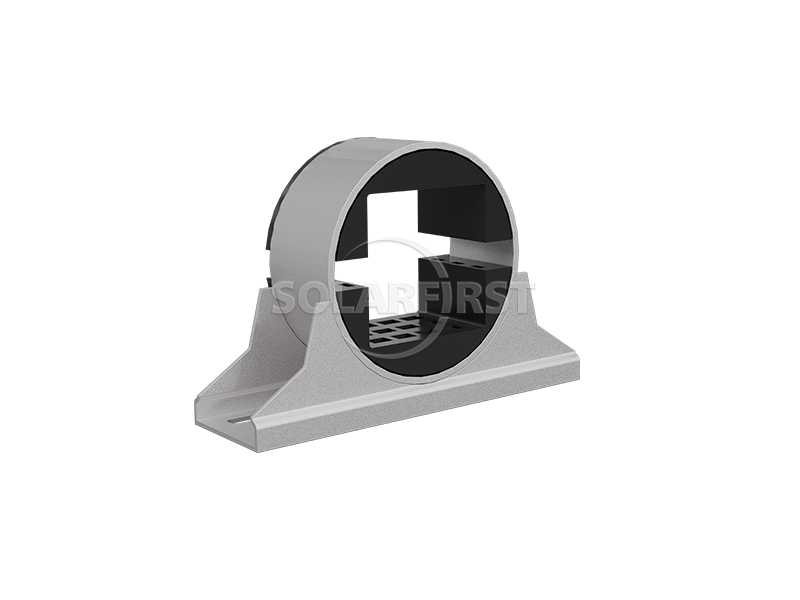

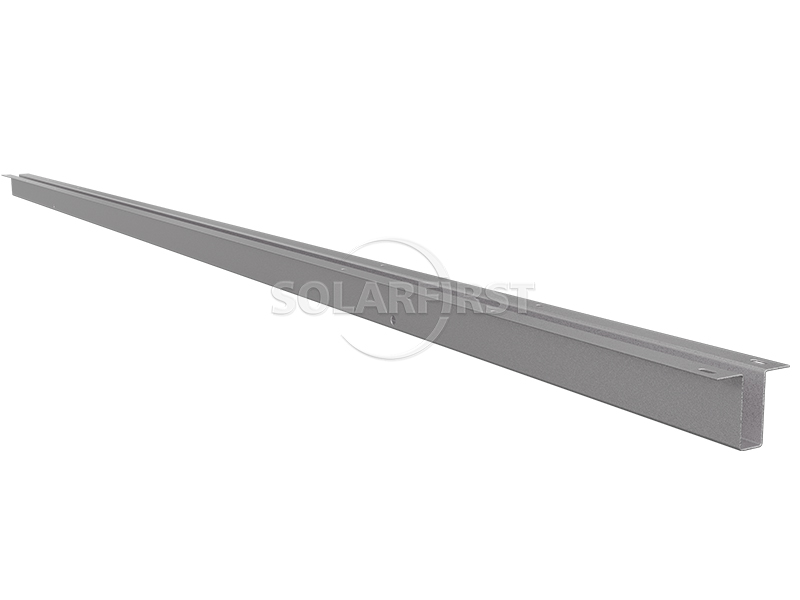

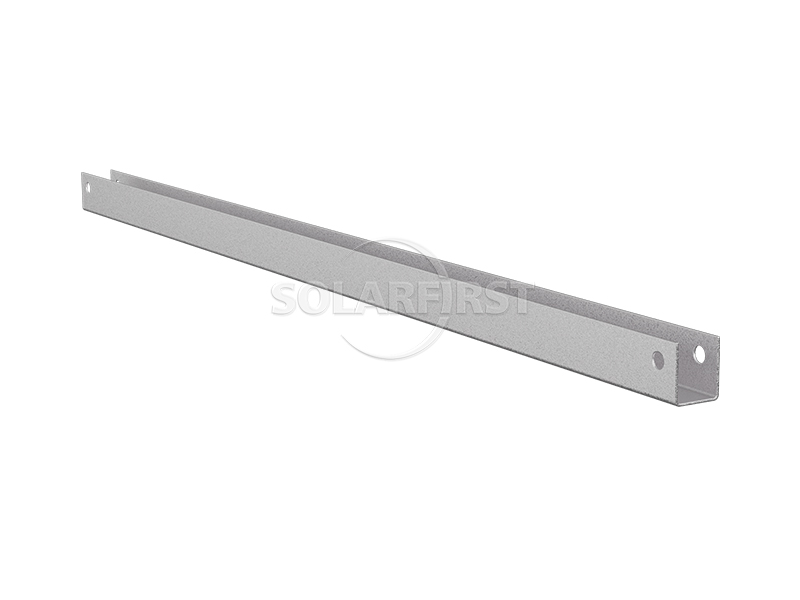

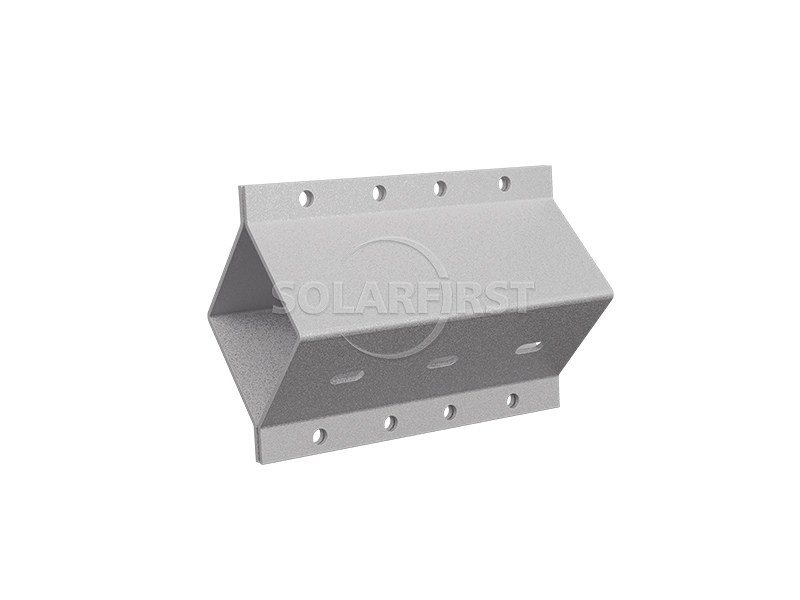

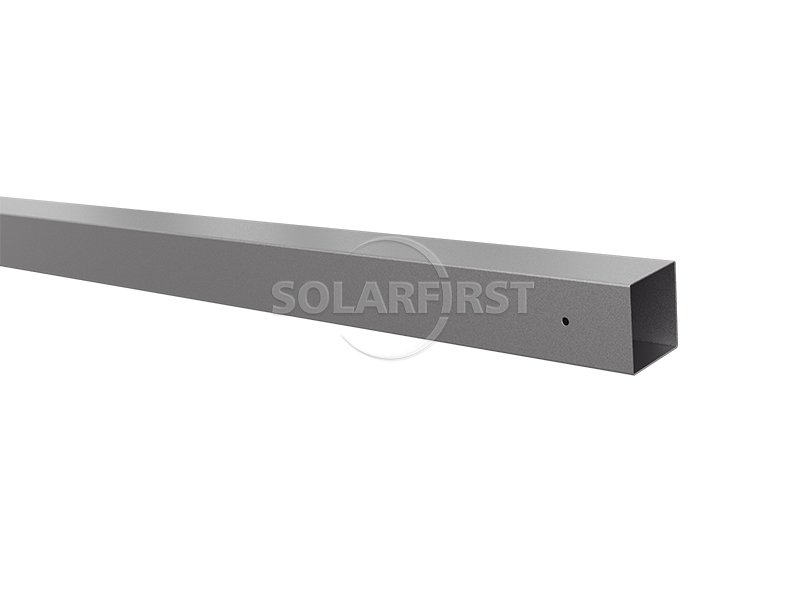

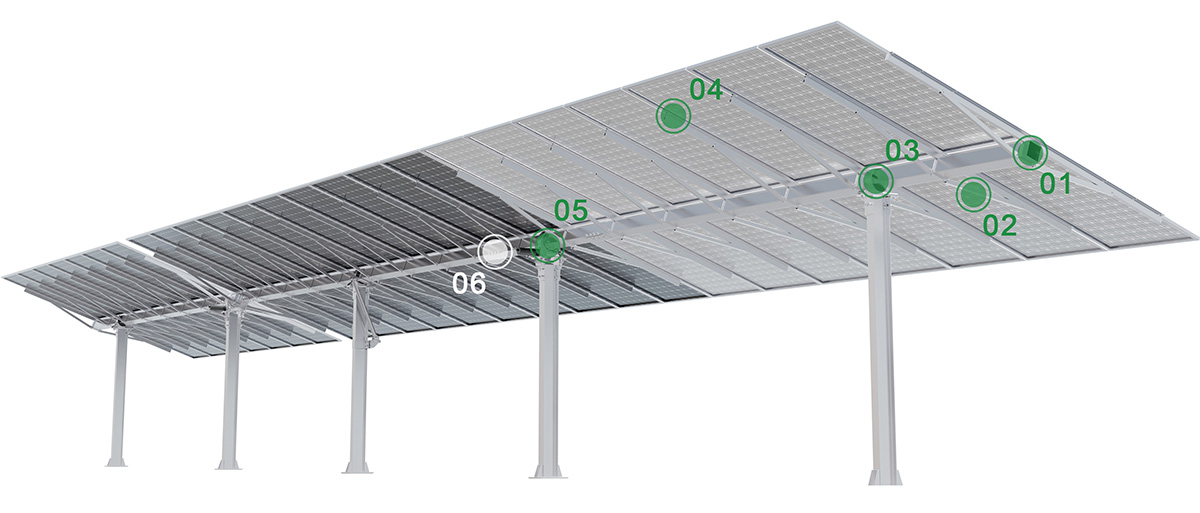

مكونات المنتج
ميزة
▶ القدرة على التكيف مع التضاريس
قابل للتكيف مع التضاريس المتموجة وغير المنتظمة باستمرار، ويلبي متطلبات التصميم لمنحدر بنسبة 15٪ من الشمال إلى الجنوب، مما يقلل من أعمال تسوية الموقع.
▶ استقرار مُحسّن
تمت الترقية من نظام الدفع أحادي النقطة إلى نظام الدفع متعدد النقاط، مما ساعد على تحسين مقاومة النظام للالتواء ودعم سرعة الرياح الحرجة.
▶ توافق الوحدة
متوافق مع وحدات رقائق السيليكون 182 مم و 210 مم، مما يقلل من قيود اختيار الوحدة.
▶ سهولة الوصول الجيدة
تصميم مسار مستقل لكل صف، بدون أي عائق متبادل بين الصفوف، مما يسهل وصول مركبات البناء وموظفي الصيانة.
▶ السلامة والموثوقية
بفضل التحكم المستقل الفردي، يمكن للنظام مراقبة حالة تشغيل كل صف من الدعامات في الوقت الفعلي، وتحديد نقاط العطل على الفور والمساعدة في تقليل فقد الطاقة المولدة.
▶ التتبع الذكي
يعمل على تحسين زاوية التتبع بناءً على التضاريس المختلفة ومعلومات الطقس في الوقت الفعلي (الإشعاع الشمسي، ودرجة الحرارة، وسرعة الرياح، وما إلى ذلك)، مما يساعد على تحسين توليد الطاقة في ظل ظروف معينة.
▶ عقلانية التصميم
تم التحقق من ذلك من خلال اختبارات نفق الرياح، وتم تحسين الهيكل لمناطق ضغط الرياح المختلفة، مما أدى إلى تحسين الاستقرار العام للنظام.

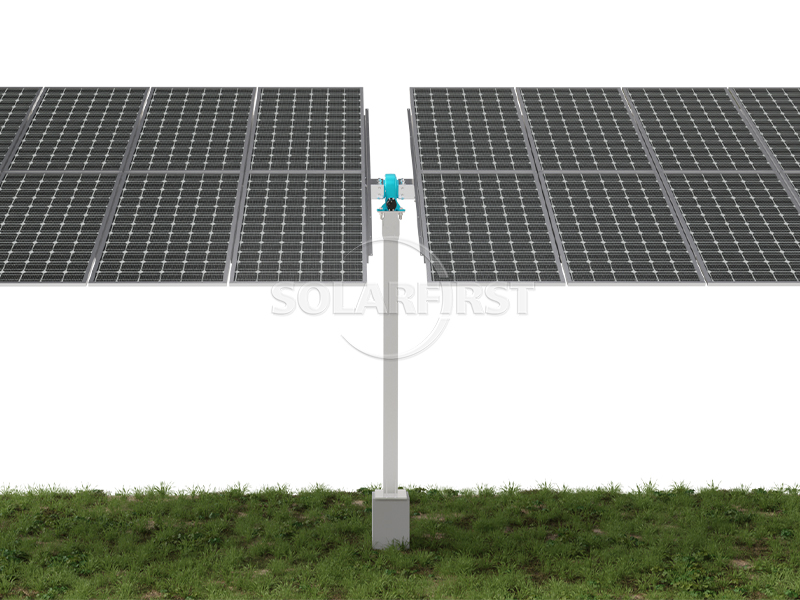

هيكل التتبع
| تقنية التتبع | جهاز تتبع أحادي المحور أفقي |
| جهد النظام | 1000 فولت / 1500 فولت |
| نطاق التتبع | ±45%/±60° |
| سرعة الرياح أثناء العمل | 18 م/ث (قابلة للتخصيص) |
| أقصى سرعة للرياح | 45 م/ث ASCE 7-10 (قابل للتخصيص) |
| وحدات لكل جهاز تتبع | ≤120 وحدة (قابلة للتخصيص) |
| المواد الرئيسية | فولاذ مطلي بالزنك والألومنيوم والمغنيسيوم، مجلفن بالغمس الساخن Q235B/Q355B |
| متوسط سمك الطلاء | >80 ميكرومتر |
| نظام القيادة | المحرك الخطي/محرك الدوران |
| نوع الأساس | الخوازيق الخرسانية مسبقة الصب/الخوازيق المصبوبة في الموقع/الخوازيق الفولاذية |
نظام التحكم
| نظام التحكم | عالم مارفل السينمائي |
| وضع التتبع | نظام تحكم زمني ذو حلقة مغلقة + نظام تحديد المواقع العالمي (GPS) |
| دقة التتبع | <2° |
| تواصل | لاسلكي (ZigBee، LoRa)؛ سلكي (RS485) |
| الحصول على البارود | مصدر طاقة خارجي/مصدر طاقة سلسلة/مصدر طاقة ذاتي |
| التخزين التلقائي ليلاً | نعم |
| خاصية التخزين التلقائي أثناء الرياح العاتية | نعم |
| التراجع الأمثل | نعم |
| درجة الحماية | IP65 |
| درجة حرارة التشغيل | -30 درجة مئوية ~ 65 درجة مئوية |
| مقياس شدة الريح | نعم |
| استهلاك الطاقة | 0.3 كيلوواط ساعة في اليوم |
السيناريوهات القابلة للتطبيق
▪ تلال منخفضة ومنحدرات لطيفة
▪ جبال متموجة على شكل موجة
▪ المناطق ذات الأخاديد/الوديان المتطورة
▪ المدرجات
ملاحظات هامة:
▪ قبل التثبيت، يجب إجراء قياس مفصل لتضاريس الموقع للتأكد من أن تغير الميل يقع ضمن نطاق تصميم النظام (≤15٪ شمال-جنوب).
▪ يتطلب بناء الأساسات اختيار نوع الأساس المناسب (الخرسانة المسلحة المسبقة الصب، أو الركائز المصبوبة في الموقع، أو الركائز الفولاذية) بناءً على التقرير الجيولوجي، والتأكد من أن انحرافات موضع الركائز تفي بمتطلبات التركيب.
▪ عندما تتجاوز سرعة الرياح التشغيلية 18 م/ث، يوصى بأن يقوم نظام التحكم بتدوير الدعامة إلى زاوية وقائية (مثل الوضع الأفقي أو وضع اتجاه الرياح) لتقليل تأثير حمل الرياح.
▪ تبلغ أقصى مقاومة للرياح 45 م/ث، وهي قيمة تصميمية تستند إلى معيار ASCE 7-10. ينبغي تقييم الاستخدام الفعلي لضمان هامش أمان بناءً على البيانات المناخية التاريخية المحلية.
▪ الحد الأقصى لعدد المكونات لكل عمود دعم هو حد مرجعي أعلى؛ يجب تحديد العدد الفعلي بعد التحقق بناءً على طول الموقع ووزن المكونات وحمل الرياح.
▪ تعتمد خوارزمية التتبع الذكية على مصادر بيانات الطقس الآنية (مثل أجهزة قياس الإشعاع الشمسي ومحطات الأرصاد الجوية). يجب أن يتوفر للنظام وضع تشغيل احتياطي (على سبيل المثال، بالاعتماد على الخوارزميات الفلكية) في حالة انقطاع البيانات.
▪ افحص آلية القيادة والمثبتات وأسطح الطلاء بانتظام؛ وقم بإصلاح أي خلل على الفور.
▪ بالنسبة للفولاذ المطلي بالزنك والألومنيوم والمغنيسيوم، لا تزال هناك حاجة لتقييم مقاومته للتآكل على المدى الطويل في بيئات محددة ذات رطوبة عالية أو أيونات كلوريد عالية، وقد تكون هناك حاجة إلى تدابير وقائية إضافية.
ملخص
يُعدّ نظام دعم التتبع الأفقي أحادي المحور هذا منتجًا مُصممًا لمحطات الطاقة الشمسية الأرضية. تشمل ميزاته الأساسية: نظام دفع متعدد النقاط، وقابلية التكيف مع المنحدرات التي تصل إلى 15% باتجاه الشمال والجنوب، والتوافق مع وحدات 182/210، والتحكم المستقل في الأعمدة والمراقبة الآنية. من خلال اختبارات نفق الرياح والتصميم الهيكلي المُوجّه، يُظهر النظام درجةً من الاستقرار في مختلف التضاريس وأحمال الرياح. تُساعد وظيفة التتبع الذكية في تحسين زاوية التتبع من خلال دمج معلومات الطقس الآنية، مما يُحسّن كفاءة توليد الطاقة. بشكل عام، يُناسب هذا المنتج مشاريع الطاقة الشمسية الكهروضوئية متوسطة إلى كبيرة الحجم ذات التضاريس المعقدة والتي تتطلب سهولة التشغيل والصيانة والسلامة. مع ذلك، يتطلب تطبيقه تصميمًا مُخصصًا وتحققًا بناءً على سرعة الرياح الفعلية والظروف الجيولوجية وتكوين الوحدات.

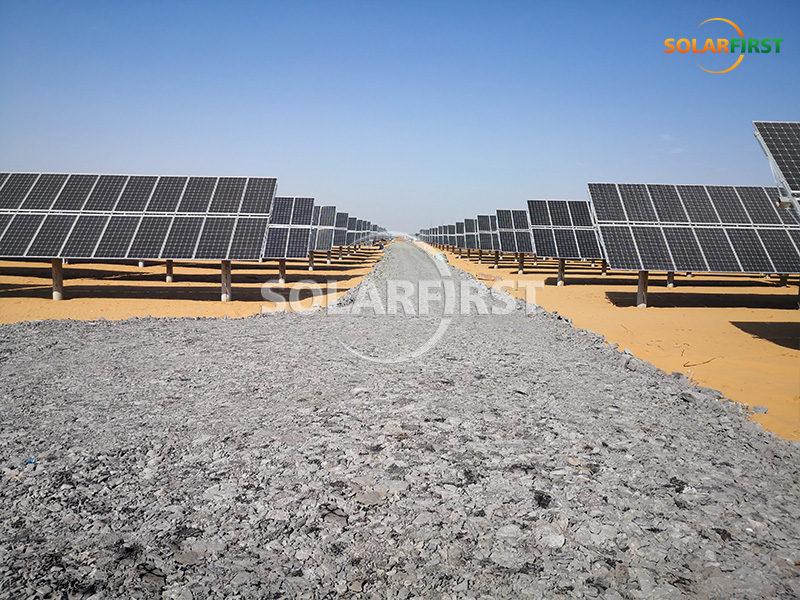

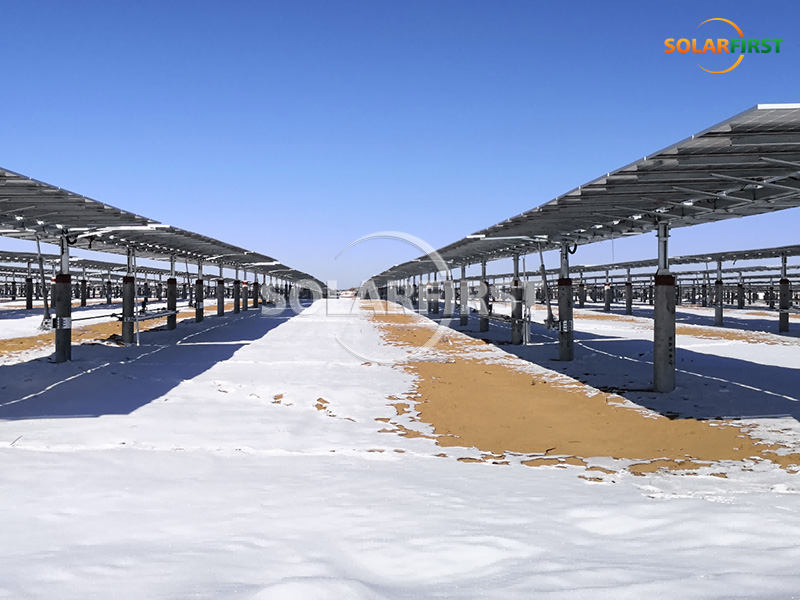

مرجع مشروع الطاقة الشمسية أولاً
