صُمم نظام الطاقة الشمسية الكهروضوئية العائم من سلسلة TGW02 خصيصًا لتطبيقات محطات الطاقة الشمسية الكهروضوئية العائمة، حيث يستخدم هيكلًا عائمًا معياريًا لدعم وحدات الطاقة الشمسية الكهروضوئية. يوازن تصميم النظام بين كفاءة التركيب وقابلية التكيف مع مختلف البيئات المائية، مما يجعله مناسبًا للبحيرات والخزانات والمناجم وبعض المناطق الساحلية. كما تُسهم وصلاته المرنة في الحد من تأثير تقلبات سطح الماء على الهيكل، مما يوفر حلًا عائمًا عمليًا لمشاريع الطاقة الشمسية الكهروضوئية بمختلف أحجامها.
وصف المنتج
يستخدم نظام الطاقة الشمسية الكهروضوئية العائم من سلسلة TGW02 عوامة رئيسية أسفل كل وحدة كوحدة أساسية، مما ينتج عنه توزيع متجانس نسبيًا للطفو. يبلغ عرض قناة الوصول للصيانة 425 مم على الأقل، مما يوفر مساحة واسعة للمشي لإجراء عمليات الفحص اليومية. تربط مسامير بلاستيكية القنوات، مما يمنح النظام مرونة للتكيف مع تغيرات مستوى الماء واضطرابات الأمواج. بالنسبة للكابلات الكهربائية، يمكن ترتيب قنوات الكابلات بمرونة في اتجاه شمال-جنوب أو شرق-غرب لتناسب تصميمات محطات الطاقة المختلفة. يدعم نظام التثبيت طرقًا متعددة، بما في ذلك مثبتات الركائز على الشاطئ، ومثبتات الكتل الخرسانية، ومثبتات الركائز تحت الماء، مما يسمح بالاختيار بناءً على الظروف الجيولوجية المحددة للمنطقة المائية.
نظام التثبيت

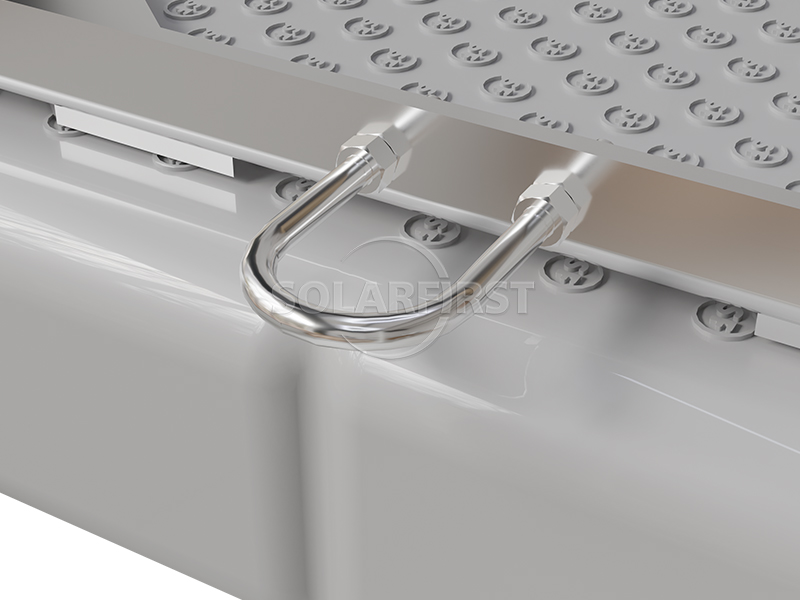

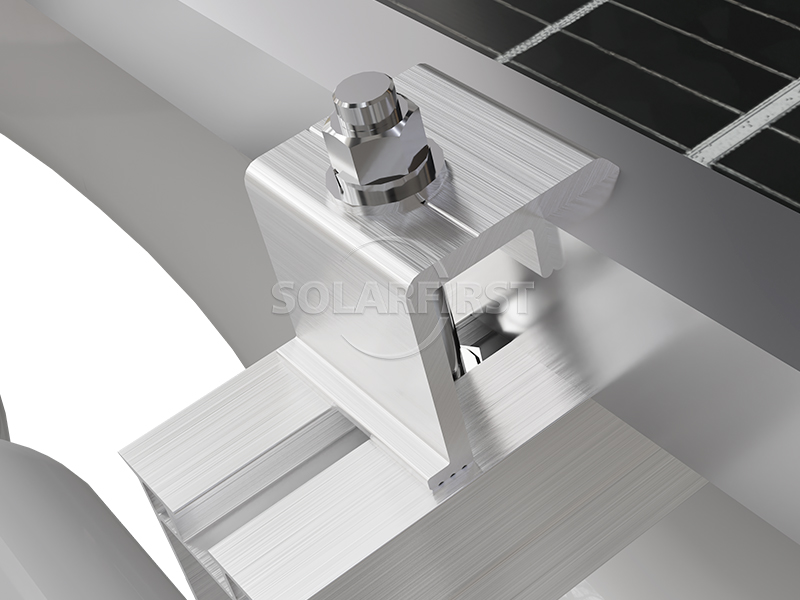

مكونات المنتج
ميزة
▪ كفاءة التركيب: يؤدي انخفاض عدد مكونات الدعم الهيكلي الأمامية والخلفية وانخفاض عدد مسامير التثبيت إلى عملية بناء مبسطة نسبياً.
▪ تصميم مرن: تتيح المسافة القابلة للتعديل بين المكونات استيعاب متطلبات الزاوية عند خطوط العرض المختلفة؛ ويمكن أن يتبع التصميم التضاريس الطبيعية، مما يسهل زيادة كثافة التركيب.
▪ حركة آمنة: يوفر عرض الوصول للصيانة ≥ 425 مم حماية أساسية لمرور الأفراد.

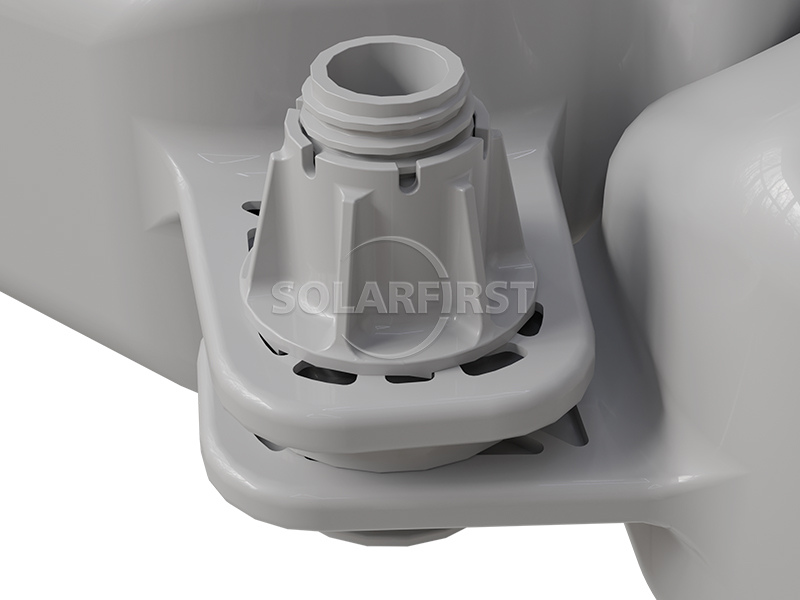

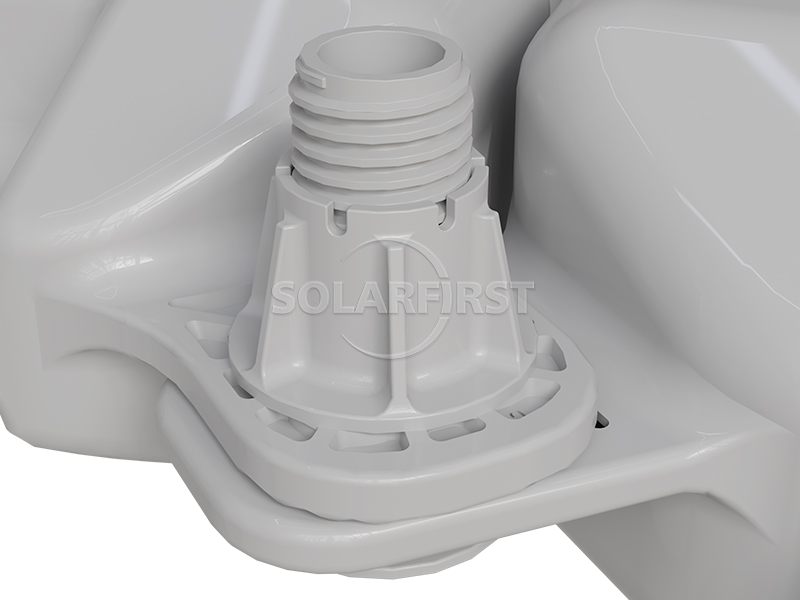

▪ قابلية التكيف مع الطفو: يمكن للهيكل المرن المزود بوصلات براغي بلاستيكية أن يتشوه إلى حد ما مع تقلبات سطح الماء، مما يقلل من خطر التلف الصلب.
▪ قوة الجسم العائم: أظهر اختبار SGS عدم وجود أي ضرر أو تشوه كبير في الهيكل العام في ظل ظروف سرعة الرياح 42 م/ث، مما يفي بمتطلبات أحمال الرياح الشائعة.
▪ كابلات مريحة: يمكن اختيار مسار الكابلات بمرونة (شمال-جنوب أو شرق-غرب) للتكيف مع التخطيطات المتنوعة.
▪ خيارات تثبيت متعددة: تم توفير ثلاث طرق للتثبيت تناسب الظروف الجيولوجية المائية المختلفة، مما يسهل تكييف المشروع.
حدود
| تثبيت | سطح الماء |

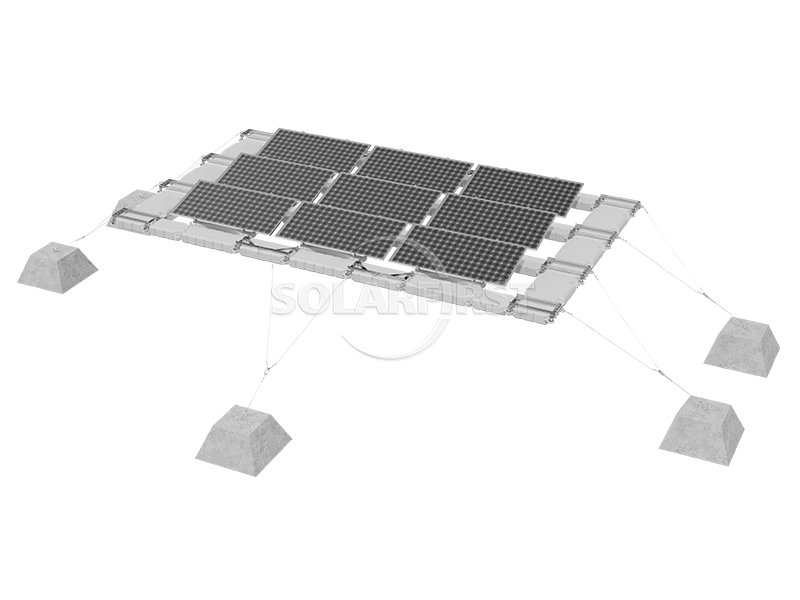

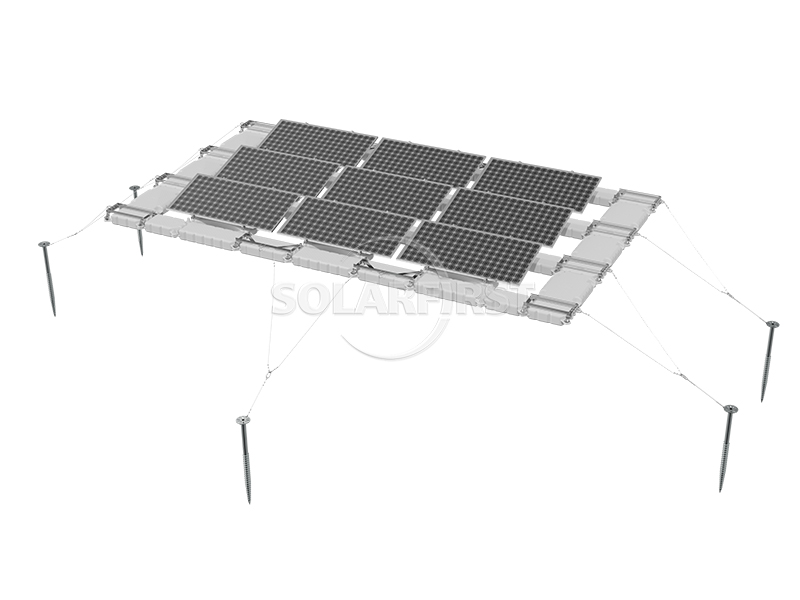

| أساليب التثبيت | مثبتات الركائز البرية / مثبتات الركائز تحت الماء / مثبتات الكتل الخرسانية |
| ارتفاع موجة السطح | ≤0.5 متر |
| معدل التدفق السطحي | ≤0.5 م/ث |
| أحمال الرياح | تصل سرعتها إلى 60 متر/ثانية |
| حمولة الثلج | 0.5 كيلو نيوتن/م² |
| زاوية الميل | 5°، 10°، 15° |
| المعايير | GB50009-2012، EN1990: 2002، ASCE7-05/ASCE7-10، AS/NZS1170، JIS C8955: 2017 |
| مادة | البولي إيثيلين عالي الكثافة، والألومنيوم المؤكسد AL6005-T5، والفولاذ المقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |
السيناريوهات القابلة للتطبيق
▪ البحيرات والخزانات الداخلية
▪ أحواض تربية الأحياء المائية (مكملة للطاقة الشمسية وتربية الأسماك)
▪ حفر التعدين في مناطق هبوط مناجم الفحم
▪ أحواض الأكسدة في محطات معالجة مياه الصرف الصحي
▪ مناطق الأراضي أو المياه المالحة القلوية
▪ المناطق القريبة من الشاطئ (يجب تقييم ظروف التآكل)
ملاحظات هامة:
▪ يجب تصميم طريقة التثبيت واختيارها من قبل متخصصين بناءً على عمق المياه المحدد، ورواسب القاع، وظروف سرعة التيار.
▪ للاستخدام في البيئات القريبة من الشاطئ أو البيئات ذات رذاذ الملح العالي، يوصى بتقييم تدابير الحماية من التآكل للموصلات والمسامير المعدنية بشكل إضافي.
▪ ينبغي إدراج ارتخاء وصلات البراغي البلاستيكية تحت تأثير الأمواج على المدى الطويل ضمن بنود الفحص الدوري.
▪ عندما يكون سطح العوامة زلقًا، يجب اتخاذ التدابير اللازمة لمنع الانزلاق.
▪ يجب التحقق من الإعداد النهائي لتباعد المكونات وزواياها بالتزامن مع ظروف الإشعاع الشمسي وخط العرض الفعلية لموقع المشروع.
ملخص
يعتمد هذا النظام العائم على عوامة رئيسية ذات وصلات مرنة كهيكل أساسي، مما يوفر خيارات متعددة للزاوية والترتيب والتثبيت، مع ضمان الطفو الأساسي ومرور الأفراد. عملية تركيبه بسيطة نسبيًا، وهو قابل للتكيف مع التضاريس المائية المعقدة. كما أن قدرته على تحمل أحمال الرياح، التي تم التحقق منها من قبل جهة خارجية، تجعله مرجعًا عمليًا في المناطق ذات سرعات الرياح العادية. بشكل عام، يُعد النظام مناسبًا لمختلف البيئات المائية غير القاسية، ويمكن أن يكون حلاً تقنيًا موثوقًا لمشاريع الطاقة الشمسية الكهروضوئية العائمة.

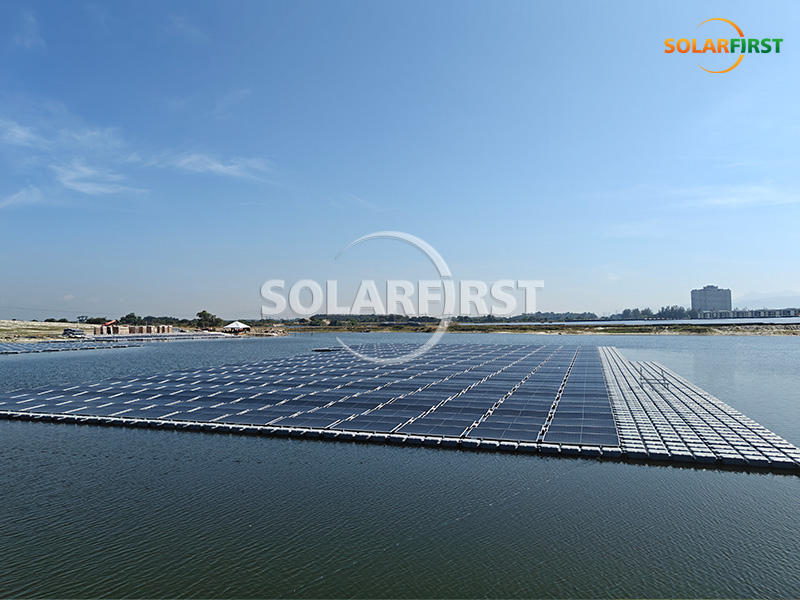

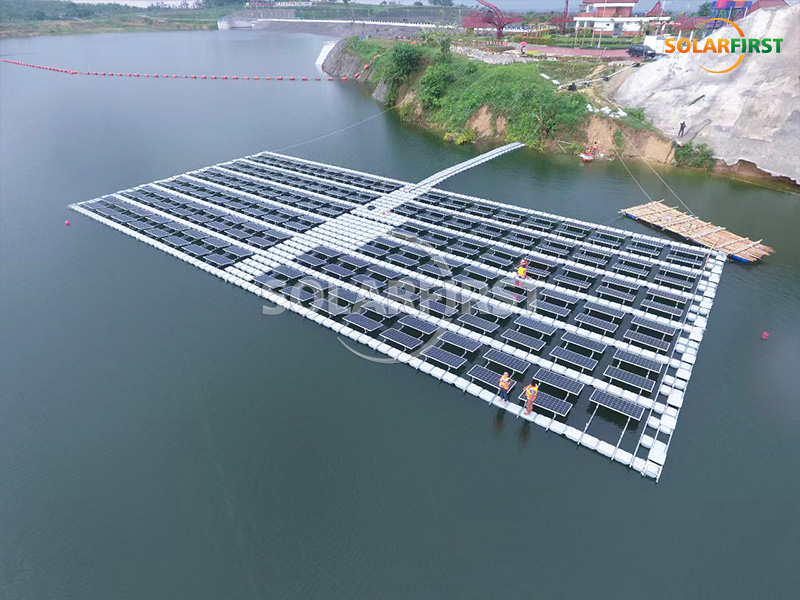

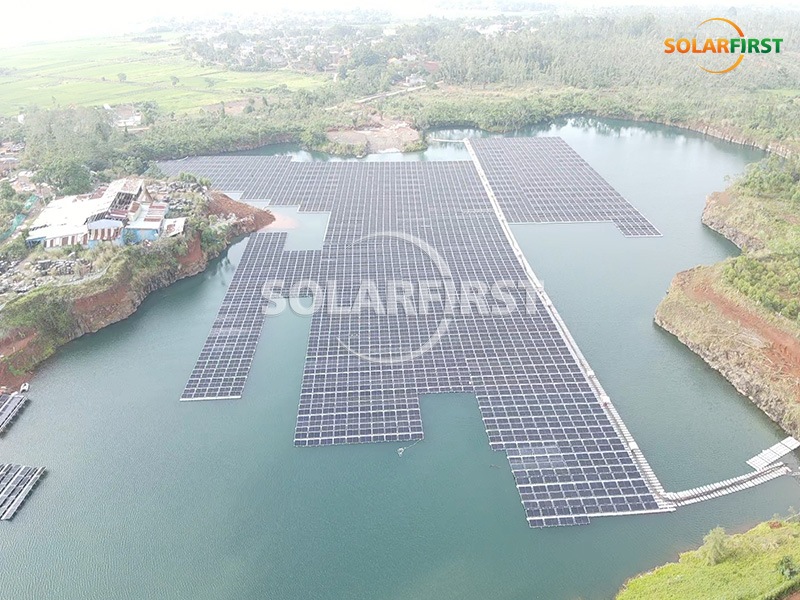

مرجع مشروع الطاقة الشمسية أولاً
