نظام هجين يعمل بالطاقة الشمسية والرياح خارج الشبكة

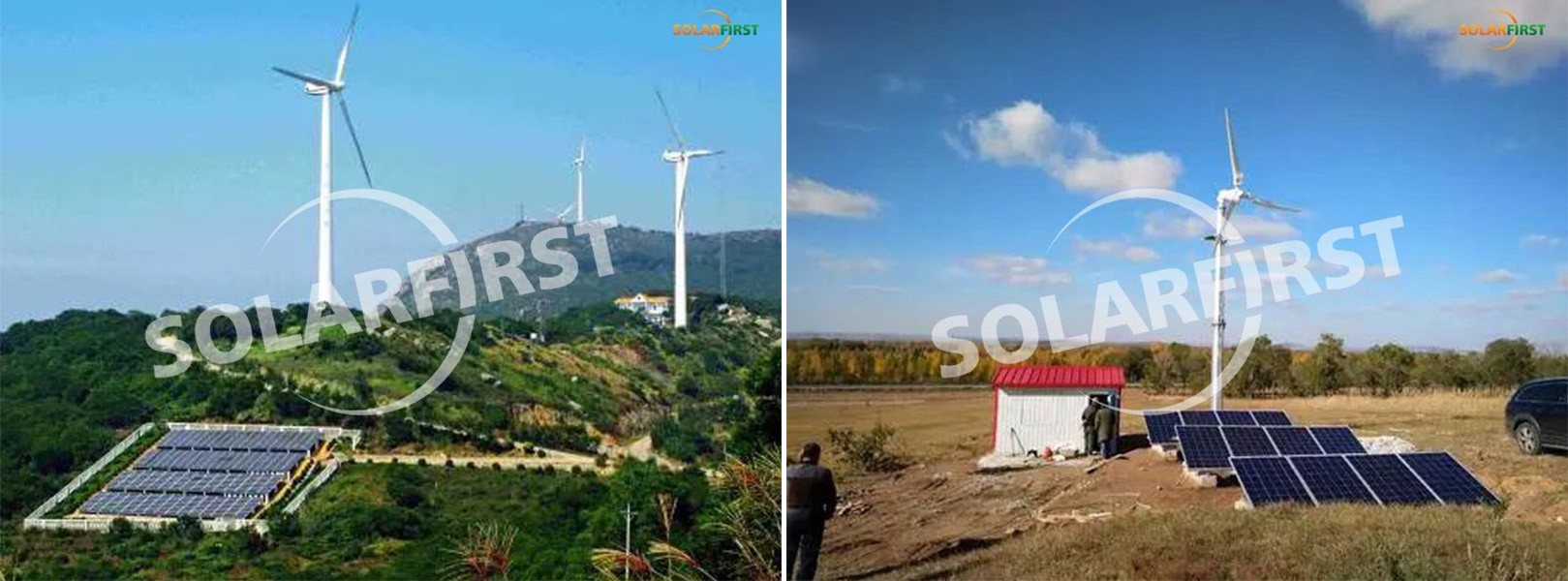

يعمل نظام الطاقة الهجين خارج الشبكة، الذي يجمع بين طاقة الرياح والطاقة الشمسية، على تحسين موثوقية إمدادات الطاقة من خلال التآزر بين طاقة الرياح والطاقة الشمسية. ويقلل التصميم عالي التكامل من متطلبات مساحة التركيب، كما أن التكوين المرن يتكيف مع التضاريس النائية. وتلبي ميزة التشغيل والصيانة منخفضة التكلفة متطلبات إمدادات الطاقة المستقرة على المدى الطويل في سيناريوهات لا تغطيها الشبكة، مثل مراقبة البحوث العلمية، ومحطات الاتصالات، والكهرباء المنزلية، وجزر الدفاع الحدودي.

الميزات الأساسية

• مصدر طاقة متكامل من طاقة الرياح والطاقة الشمسية: تكامل ذكي بين الطاقة الشمسية وطاقة الرياح لضمان تشغيل النظام بشكل مستقر.

• تصميم عالي الأداء من حيث التكلفة: انخفاض تكاليف الاستثمار الأولي والتشغيل والصيانة.

• إمكانية نشر مرنة: تصميم معياري يتكيف مع التضاريس المعقدة.

• سيناريوهات تطبيق واسعة النطاق: تغطي احتياجات مجالات متعددة من البحث العلمي إلى سبل عيش الناس.

• نظام تكامل عالي: هيكل مدمج يوفر مساحة أرضية.



حدود

الطاقة الشمسية	200 واط	250 واط	250 واط
عدد الألواح الشمسية	قطعتان	4 قطع	6 قطع
توربينات الرياح ذات المحور الأفقي	1 كيلو واط	2 كيلو واط	3 كيلو واط
كابل التيار المستمر للخلايا الكهروضوئية	مجموعة واحدة
موصل MC4	مجموعة واحدة
وحدة تحكم هجينة تعمل بالطاقة الشمسية وطاقة الرياح	1 كيلو واط	2 كيلو واط	3 كيلو واط
بطارية الليثيوم / بطارية الرصاص الحمضية (الجيل)	24 فولت	48 فولت
سعة البطارية	200 أمبير/ساعة	200 أمبير/ساعة	300 أمبير/ساعة
جهد دخل التيار المتردد للعكس	170-275 فولت
تردد جانب إدخال التيار المتردد للعكس	45-65 هرتز
قدرة خرج العاكس المقدرة خارج الشبكة	1 كيلو واط	2 كيلو واط	3 كيلو واط
أقصى قدرة ظاهرية ناتجة على جانب الشبكة المنفصلة	1.2 كيلو فولت أمبير، 30 ثانية
جهد الخرج المقنن على جانب الشبكة المنفصلة	1/N/PE، 220 فولت
تردد الخرج المقدر على جانب الشبكة المنفصلة	50 هرتز
وقت التبديل	<10 مللي ثانية
درجة حرارة التشغيل	0 ~ +40 درجة مئوية
طريقة التبريد	التبريد الطبيعي
كابل نحاسي ذو خرج تيار متردد	مجموعة واحدة
صندوق التوزيع	مجموعة واحدة
مواد مساعدة	مجموعة واحدة
نوع تركيب الخلايا الكهروضوئية	حامل من الألومنيوم/الفولاذ الكربوني (مجموعة واحدة)
