دليل مواقف السيارات الكهروضوئية: من المبادئ إلى الاختيار، افهم الميزة الخضراء لـ "موقف سيارات + توليد طاقة" في مقال واحد

إجابة سريعة:

ما هو موقف السيارات الكهروضوئي؟ إنه مبنى يجمع بين وحدات الطاقة الشمسية الكهروضوئية وسقف موقف السيارات، لتوليد الكهرباء من الطاقة الشمسية مع توفير الظل والحماية من المطر، مما يحقق "استخدامًا مزدوجًا لموقع واحد".

ما مقدار الكهرباء التي يمكن توليدها؟ على سبيل المثال، يمكن لمظلة سيارات مصنوعة من سبائك الألومنيوم ومزودة بألواح شمسية أن تولد ما بين 3500 و4500 كيلوواط/ساعة من الكهرباء سنويًا (بحسب سطوع الشمس). ويمكن استخدام الكهرباء المولدة مباشرةً للإضاءة أو الشحن أو تغذيتها بشبكة الكهرباء.

هل الاستثمار مُجدٍ؟ تبلغ فترة استرداد تكلفة موقف السيارات المُغطى بألواح الطاقة الشمسية الكهروضوئية حوالي 8-10 سنوات، بمعدل عائد داخلي (IRR) يتراوح بين 5% و8%. ويمكن تقليص فترة الاسترداد إلى 3-7 سنوات، وزيادة معدل العائد الداخلي إلى 8%-15% عند دمجه مع أنظمة تخزين الطاقة ومحطات الشحن. وتشير بعض الدراسات إلى أن متوسط ​​الإيرادات السنوية من الكهرباء الخضراء لكل موقف سيارة يتجاوز 4000 يوان، مع فترة استرداد تكلفة إضافية لا تتجاوز 2.8 سنة.

أين يُناسب تركيبه؟ إنه مناسب للمجمعات الصناعية، والمجمعات التجارية، والمدارس، والمستشفيات، ومواقف السيارات العامة، والمجتمعات، ومناطق خدمة الطرق السريعة، وما إلى ذلك.

ملخص: خمس نقاط أساسية لمواقف السيارات المزودة بألواح الطاقة الشمسية

▪ استخدام مزدوج في مكان واحد: لا يشغل مساحة إضافية، ويولد الكهرباء فوق موقف السيارات الحالي، ويوفر الظل والتبريد في آن واحد. ويمكن خفض درجة الحرارة تحت المظلة بمقدار 3 إلى 5 درجات مئوية.

▪ الهيكل رائع: بحسب عدد الأعمدة، يُقسم إلى نوعين: عمود واحد وعمودين. يوفر العمود الواحد المساحة ويسهل تركيبه؛ أما العمودان فيتميزان بمقاومة أعلى للرياح، ويقللان من كمية الفولاذ المستخدم، ويتمتعان ببنية أكثر استقراراً.

▪ المواد تحدد العمر الافتراضي: تتميز دعامات سبائك الألومنيوم بمقاومتها للتآكل، وعدم حاجتها للصيانة، وملاءمتها للمناطق الساحلية والمناطق ذات الرطوبة العالية؛ أما دعامات الفولاذ الكربوني فتتميز بقدرة تحمل عالية للأحمال وتكاليف يمكن التحكم بها، وهي مناسبة لحالات الامتدادات الكبيرة.

▪ يُعد دمج الإضاءة والتخزين والشحن اتجاهاً سائداً: بعد دمج توليد الطاقة الكهروضوئية وأنظمة تخزين الطاقة ومحطات الشحن، يمكن تحقيق الاستخدام الذاتي للطاقة وتخزين فائض الكهرباء والاستفادة من فروق الذروة والانخفاض، وتكون الجدوى الاقتصادية أفضل بكثير من حلول الطاقة الكهروضوئية البحتة.

▪ يعتمد الاختيار على السيناريو: تُحدد ظروف الموقع، والبيئة المناخية، وحجم المركبة، واستهلاك الكهرباء، مجتمعةً، الشكل الهيكلي واختيار المواد اللازمة لبناء موقف السيارات. ولا يُنصح بالاعتماد على التكلفة الأولية فقط في اتخاذ القرارات.

أولاً: تركيب ومبدأ عمل مواقف السيارات الكهروضوئية

يتألف نظام موقف السيارات الكهروضوئي المتكامل من مصفوفات من الألواح الكهروضوئية، ونظام دعم، ومحول كهربائي، ونظام توزيع طاقة، ونظام إضاءة وتحكم، ونظام حماية من الصواعق وتأريض. ويتطلب الترقية إلى حل متكامل لتخزين الطاقة الكهروضوئية وشحنها إضافة نظام تخزين طاقة ومعدات شحن.

يمكن فهم سير العمل ببساطة على النحو التالي: تقوم الوحدات الكهروضوئية الموجودة على سطح موقف السيارات بتحويل ضوء الشمس إلى تيار مباشر (DC) → يتم تجميع التيار المباشر بواسطة صندوق تجميع ونقله إلى العاكس → يقوم العاكس بتحويل التيار المباشر إلى تيار متردد (AC) → يقوم التيار المتردد بتشغيل إضاءة موقف السيارات ونقاط الشحن، مع تغذية الطاقة الفائضة إلى الشبكة.

تتمثل السمة الرئيسية لمظلات السيارات الكهروضوئية في أن الوحدات الكهروضوئية تحل محل سقف المظلة التقليدي مباشرةً. ولذلك، فهي تُعدّ معدات لتوليد الطاقة ومكونات هيكلية للمظلة في آنٍ واحد، مما يجعلها واحدة من أبسط أشكال أنظمة الخلايا الكهروضوئية المدمجة في المباني وأكثرها استخدامًا.

ثانيًا: المحتوى الأساسي: تحليل معمق لنظامي دعم رئيسيين

يُحدد نظام الدعم في موقف السيارات الكهروضوئي شكله الهيكلي وعمره الافتراضي وسياقات استخدامه. وتنقسم حلول الدعم الشائعة في السوق حاليًا إلى فئتين رئيسيتين: دعامات من سبائك الألومنيوم ودعامات من الفولاذ الكربوني.

2.1 نظام دعم موقف السيارات الكهروضوئي المصنوع من سبائك الألومنيوم

يستخدم نظام الدعم المصنوع من سبائك الألومنيوم مادة AL6005-T5 كمادة أساسية، مع معالجة سطحية مؤكسدة. وتتمثل مزاياه الرئيسية فيما يلي:

مقاومة فائقة للتآكل: تتميز سبائك الألومنيوم بمقاومة طبيعية للأكسدة، كما أن عملية الأنودة تعزز من أدائها في مقاومة التآكل. فهي مقاومة للصدأ حتى في البيئات الساحلية ذات الرذاذ الملحي العالي والأمطار الحمضية وملح إذابة الجليد. لا تتطلب هذه السبائك إزالة الصدأ أو إعادة الطلاء طوال فترة استخدامها، مما يؤدي إلى انخفاض تكاليف الصيانة بشكل كبير.

خفيف الوزن وعالي القوة: يزن حوالي 60% من الهياكل الفولاذية، ويمكنه تحمل سرعات الرياح التي تصل إلى 60 م/ث وأحمال الثلوج التي تصل إلى 1.4 كيلو نيوتن/م²، مما يقلل من متطلبات تحمل الأحمال للأساس.

التصميم المعياري والتركيب السريع: يدعم التصميم المعياري التجميع السريع في الموقع، مما يسمح بالتوسع المرن لأماكن وقوف السيارات أو عدد الألواح الكهروضوئية لاحقًا.

العزل المائي والتبريد: مزود بقنوات تصريف هيكلية للعزل المائي المادي؛ تعمل الألواح الكهروضوئية على حجب ضوء الشمس، مما يقلل درجة الحرارة تحت المظلة بمقدار 3-5 درجة مئوية.

المعايير الرئيسية (مع أخذ منتجات SolarFirst كمثال): المادة عبارة عن سبيكة ألومنيوم مؤكسدة AL6005-T5، مع مثبتات من الفولاذ المقاوم للصدأ SUS304 متطابقة؛ أقصى حمل للرياح 60 م/ث، وحمل الثلج 1.4 كيلو نيوتن/م²، وضمان لمدة 10 سنوات.

للحصول على تفاصيل المنتج، يرجى الرجوع إلى:نظام تثبيت مظلة السيارة بالطاقة الشمسية من الألومنيوم

2.2 نظام دعم موقف السيارات الكابولي المصنوع من الفولاذ الكربوني

يستخدم نظام الدعم المصنوع من الفولاذ الكربوني الفولاذ الكربوني المجلفن بالغمس الساخن كمادة أساسية، مما يوفر الحماية من التآكل من خلال عملية الجلفنة بالغمس الساخن. وتشمل مزاياه ما يلي:

قدرة تحمل أحمال أقوى: يتمتع الفولاذ بقوة وصلابة أعلى من سبائك الألومنيوم، مما يجعله مناسبًا للتصاميم ذات الامتدادات الكبيرة أو الأحمال الثقيلة أو التي تتطلب أقسامًا ناتئة طويلة.

تكلفة يمكن التحكم بها نسبياً: في المشاريع واسعة النطاق، عادة ما تكون تكلفة المواد الأولية لدعامات الصلب الكربوني أقل من تكلفة حلول سبائك الألومنيوم.

مناسب للمناخات القاسية: بعد عملية الجلفنة بالغمس الساخن المناسبة، تعمل دعامات الفولاذ الكربوني بثبات في ظل الظروف المناخية القاسية مثل البرد الشديد والرياح القوية.

تتطلب دعامات الفولاذ الكربوني عناية خاصة بحماية وصلات البراغي والحواف المقطوعة من التآكل، حيث تُعد هذه المناطق نقاط ضعف يتركز فيها التآكل. ويُعتبر الفحص الدوري لإحكام ربط البراغي وسلامة طبقة الحماية من التآكل جانبًا أساسيًا من جوانب التشغيل والصيانة.

يمكن الاطلاع على تفاصيل المنتج على الرابط التالي:نظام تثبيت موقف السيارات ذو الكابولي الفولاذي

2.3 تصنيف واختيار الأشكال الهيكلية

إلى جانب الاختلافات المادية، يمكن تصنيف مواقف السيارات الكهروضوئية في عدة أبعاد بناءً على أشكالها الهيكلية:

حسب عدد الأعمدة: توفر مواقف السيارات ذات العمود الواحد مساحة، وتوفر مواقف سيارات مريحة، ويسهل تركيبها؛ أما مواقف السيارات ذات العمودين فهي أكثر استقرارًا، وتتمتع بمقاومة أقوى للرياح، وتستخدم كمية أقل من الفولاذ لكل وحدة مساحة.

حسب شكل المنحدر: الهياكل ذات المنحدر الواحد مناسبة للتوجيه من الشمال إلى الجنوب، وهي بسيطة في هيكلها وسهلة التركيب؛ أما الهياكل ذات المنحدر المزدوج فلها تصريف مركزي، وهي مناسبة للتوجيه من الشرق إلى الغرب، وتوفر تصريفًا أكثر ملاءمة خلال الأيام الممطرة.

من خلال العلاقة بين الخلايا الكهروضوئية والهيكل: تعتبر الهياكل الإضافية مناسبة لترقية مواقف السيارات الحالية عن طريق تركيب وحدات كهروضوئية على السقف الحالي؛ تستخدم الهياكل المعيارية وحدات كهروضوئية مباشرة كمكونات هيكلية لموقف السيارات، وهي أبسط وأكثر جاذبية من الناحية الجمالية، ولكنها تتميز بتعقيد تصميمي أعلى.

ثالثًا: جدول المقارنة

3.1 نظام دعم من سبائك الألومنيوم مقابل نظام دعم من الفولاذ الكربوني

3.2 مقارنة خيارات تكوين الوظائف المختلفة

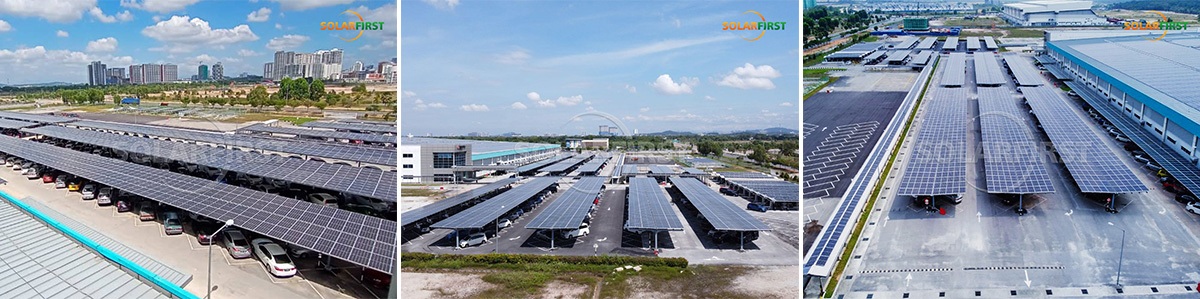

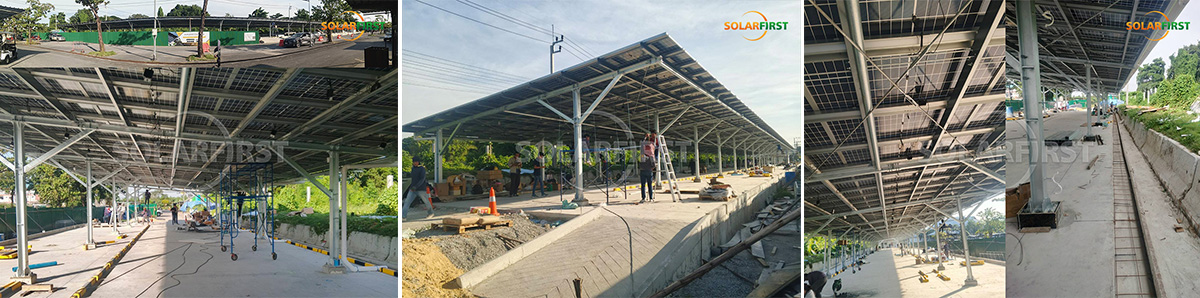

رابعاً: دراسات الحالة وحسابات الفوائد

دراسة الحالة 1: مشروع موقف سيارات مقاوم للماء من الفولاذ الكربوني بقدرة 300 كيلوواط في سادبري. يقع هذا المشروع في سادبري، ويتضمن قدرة مركبة تبلغ 300 كيلوواط. نوع الموقف هو موقف سيارات مقاوم للماء من الفولاذ الكربوني، وقد اكتمل بناؤه في مارس 2022. يُظهر هذا المشروع أن مواقف السيارات المقاومة للماء من الفولاذ الكربوني تتمتع بقدرة تحمل هيكلية ممتازة ومزايا اقتصادية في مشاريع مواقف السيارات المتوسطة والكبيرة. يحمي التصميم المقاوم للماء المركبات والمعدات الكهربائية الموجودة أسفله، مما يجعله مناسبًا للمشاريع التي تتطلب استثمارًا أوليًا كبيرًا ومساحات واسعة.

دراسة الحالة 2: مشروع موقف سيارات مزود بألواح شمسية مدمجة في المباني بقدرة 1.6 ميجاواط في ماليزيا. يقع هذا المشروع في منطقة مصانع كيو-سيل في ماليزيا، ويتضمن قدرة مركبة تبلغ 1.6 ميجاواط. وهو عبارة عن موقف سيارات معلق مقاوم للماء مزود بألواح شمسية مدمجة في المباني، وقد اكتمل بناؤه في عام 2019. وباعتباره مشروعًا ضخمًا لموقف سيارات مزود بألواح شمسية مدمجة في المباني بقدرة ميجاواط، فإنه يُثبت قدرة هذه الألواح على تلبية احتياجات الاستهلاك الذاتي واسعة النطاق للمجمعات الصناعية. كما يُساهم الهيكل المعلق في تقليل مساحة الأعمدة، مما يُحسّن من كفاءة مواقف السيارات وحركة المرور داخل منطقة المصنع.

(مشروع موقف سيارات مزود بألواح شمسية مدمجة في المباني بقدرة 1.6 ميجاواط في ماليزيا)

دراسة الحالة 3: مشروع موقف سيارات مقاوم للماء من الفولاذ الكربوني بقدرة 296 كيلوواط في تايلاند. يقع المشروع الأول في بانكوك، تايلاند، بسعة إجمالية تبلغ 295.925 كيلوواط، ويستخدم مواقف سيارات مقاومة للماء مصنوعة من الفولاذ الكربوني. تتميز بانكوك بمناخ حار ورطب مع هطول أمطار غزيرة خلال موسم الأمطار، مما يتطلب معايير عالية لمقاومة التآكل وتصريف المياه في مواقف السيارات. يُثبت هذا المشروع أن إطار الفولاذ الكربوني، المعالج بتقنية الجلفنة بالغمس الساخن القياسية والمصمم بتقنية مقاومة الماء، مناسب للمناخ الحار والرطب في جنوب شرق آسيا، مما يجعله ملائمًا للمجمعات التجارية ومواقف السيارات في المصانع ومواقف السيارات العامة.

(مشروع موقف سيارات مقاوم للماء مصنوع من الفولاذ الكربوني بقدرة 296 كيلوواط في تايلاند)

دراسة الحالة الرابعة: مشروع مواقف سيارات تعمل بالطاقة الشمسية بقدرة 640 كيلوواط في اليابان. تبلغ القدرة المركبة لهذا المشروع 640 كيلوواط (6.4 كيلوواط × 100)، باستخدام مواقف سيارات مصنوعة من سبائك الألومنيوم، وقد اكتمل في عام 2018. يتألف المشروع من 100 موقف سيارة، بقدرة تقريبية تبلغ 6.4 كيلوواط لكل موقف، مما يمثل حلاً معيارياً ووحداتياً لمواقف السيارات الشمسية. تتميز مواقف السيارات المصنوعة من سبائك الألومنيوم بخفة وزنها ومقاومتها للتآكل وعدم حاجتها للصيانة، مما يجعلها مناسبة للأسواق ذات الرطوبة العالية والبيئات الساحلية.

تُظهر دراسات الحالة هذه نجاح تطبيق مظلات السيارات الكهروضوئية في مختلف المناخات والأسواق: تُفضّل مظلات السيارات المصنوعة من سبائك الألومنيوم في المناطق ذات الرطوبة العالية والساحلية، بينما تُناسب مظلات السيارات المقاومة للماء المصنوعة من الفولاذ الكربوني المشاريع الكبيرة ذات التكلفة المنخفضة. أما مظلات السيارات المقاومة للماء والمدمجة في المباني/الكابولية، فتُناسب المشاريع واسعة النطاق في المناطق الصناعية. عند اختيار مظلة سيارة، ينبغي مراعاة المناخ، والهيكل، ومقاومة التآكل، والصرف، والتشغيل والصيانة، والفوائد طويلة الأجل بشكل شامل. عادةً ما يصل العمر الافتراضي للهيكل الرئيسي لمظلة السيارات الكهروضوئية إلى 25 عامًا، مما يوفر عائدًا طويل الأجل على الاستثمار لمرة واحدة.

خامساً: الأسئلة الشائعة

س1: ما هو الفرق في السعر بين موقف السيارات المزود بألواح الطاقة الشمسية وموقف السيارات العادي؟

تزيد تكلفة بناء موقف سيارات مزود بألواح شمسية ضوئية بنحو 300-400 يوان صيني للمتر المربع عن تكلفة بناء موقف سيارات تقليدي ذي هيكل غشائي. ومع ذلك، يمكن استرداد هذه التكلفة الإضافية خلال بضع سنوات من خلال عائدات توليد الكهرباء.

س2: كيف يمكن الاختيار بين دعامات العمود الواحد ودعامات العمود المزدوج؟

إذا كان الموقع صغيرًا وكانت مواقف السيارات المريحة أولوية، يُفضّل استخدام حلّ ذي عمود واحد. أما إذا كانت المنطقة تتعرض لأحمال رياح عالية أو تتطلب امتدادًا أكبر، فإنّ الدعامات ذات العمودين توفر مزايا في الاستقرار الهيكلي واستهلاك الفولاذ لكل وحدة مساحة.

س3: كيف نختار بين دعامات سبائك الألومنيوم ودعامات الفولاذ الكربوني؟

في المناطق الساحلية، والمناطق ذات الرطوبة العالية، أو المناطق المعرضة للأمطار الحمضية، يُنصح باستخدام دعامات من سبائك الألومنيوم، حيث أن عدم حاجتها للصيانة يقلل بشكل كبير من تكاليف التشغيل والصيانة على المدى الطويل. أما في المناطق الداخلية الجافة ذات الميزانيات المحدودة، فتُعد دعامات الفولاذ الكربوني المجلفن بالغمس الساخن خيارًا اقتصاديًا وعمليًا.

س4: ما هي إجراءات الموافقة المطلوبة لتركيب مظلة سيارات تعمل بالطاقة الشمسية؟

على الرغم من أن مواقف السيارات المزودة بألواح الطاقة الشمسية تقع ضمن منطقة البناء المخصصة، إلا أنها قد تُعتبر مخالفة للقانون في حال عدم حصولها على تراخيص البناء اللازمة، مما قد يؤدي إلى عدم الحصول على تعويض عند الهدم. لذا يُنصح بالحصول على التراخيص اللازمة من قسم التخطيط المحلي قبل البدء بالبناء.

س5: هل الصيانة اليومية معقدة؟

نظام دعم مواقف السيارات المصنوعة من سبائك الألومنيوم لا يحتاج إلى صيانة تُذكر. يجب تنظيف الألواح الكهروضوئية مرة كل ثلاثة أشهر على الأقل، مع زيادة وتيرة التنظيف في المناطق شديدة التلوث أو المعرضة للرياح. كما يجب إجراء فحوصات دورية للتأكد من إحكام ربط البراغي، ونظام التأريض (مقاومة التأريض ≤ 4 أوم)، وحالة طبقة الحماية من التآكل.

س6: هل يمكن للكهرباء المولدة من موقف السيارات الكهروضوئي أن تشحن المركبات الكهربائية مباشرة؟

نعم. يتم تحويل الطاقة المستمرة المولدة من الألواح الكهروضوئية إلى طاقة متناوبة بواسطة محول، ويمكن تزويد محطات شحن التيار المتناوب بها مباشرةً. في حال تركيب نظام لتخزين الطاقة، يمكن تحقيق دورة مغلقة كاملة من "توليد الطاقة الكهروضوئية ← تخزين الطاقة ← تفريغ محطة الشحن"، مما يسمح بإطلاق الطاقة المخزنة خلال فترات ذروة أسعار الكهرباء لتحقيق ربحية من فروق الأسعار.

س7: هل سيؤثر التظليل على توليد الطاقة؟

نعم، سيحدث ذلك. يجب مراعاة الظلال التي تلقيها المباني المحيطة والأشجار ومواقف السيارات الأخرى. عند مواجهة الظل، يُنصح بتعديل موقع موقف السيارات لتجنب العوائق، أو استخدام مُحسِّنات أو محولات دقيقة لتقليل تأثير الظل الموضعي على إجمالي توليد الطاقة.

لا تكمن قيمة مواقف السيارات المظللة المزودة بألواح الطاقة الشمسية في وظائفها المدمجة المتمثلة في "مواقف السيارات وتوليد الطاقة" فحسب، بل أيضاً في تحويل مساحات وقوف السيارات غير المستخدمة إلى أصول طاقة خضراء مستدامة ومدرة للدخل. ويُعد اختيار الشكل الهيكلي المناسب ومواد الدعم خطوة حاسمة لضمان عائد مستقر طويل الأجل على هذا الاستثمار.
